Устройство для дозных трафаретов одиночных полей облучения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 448867
Авторы: Голдобенко, Ермаков, Мардынский
Текст

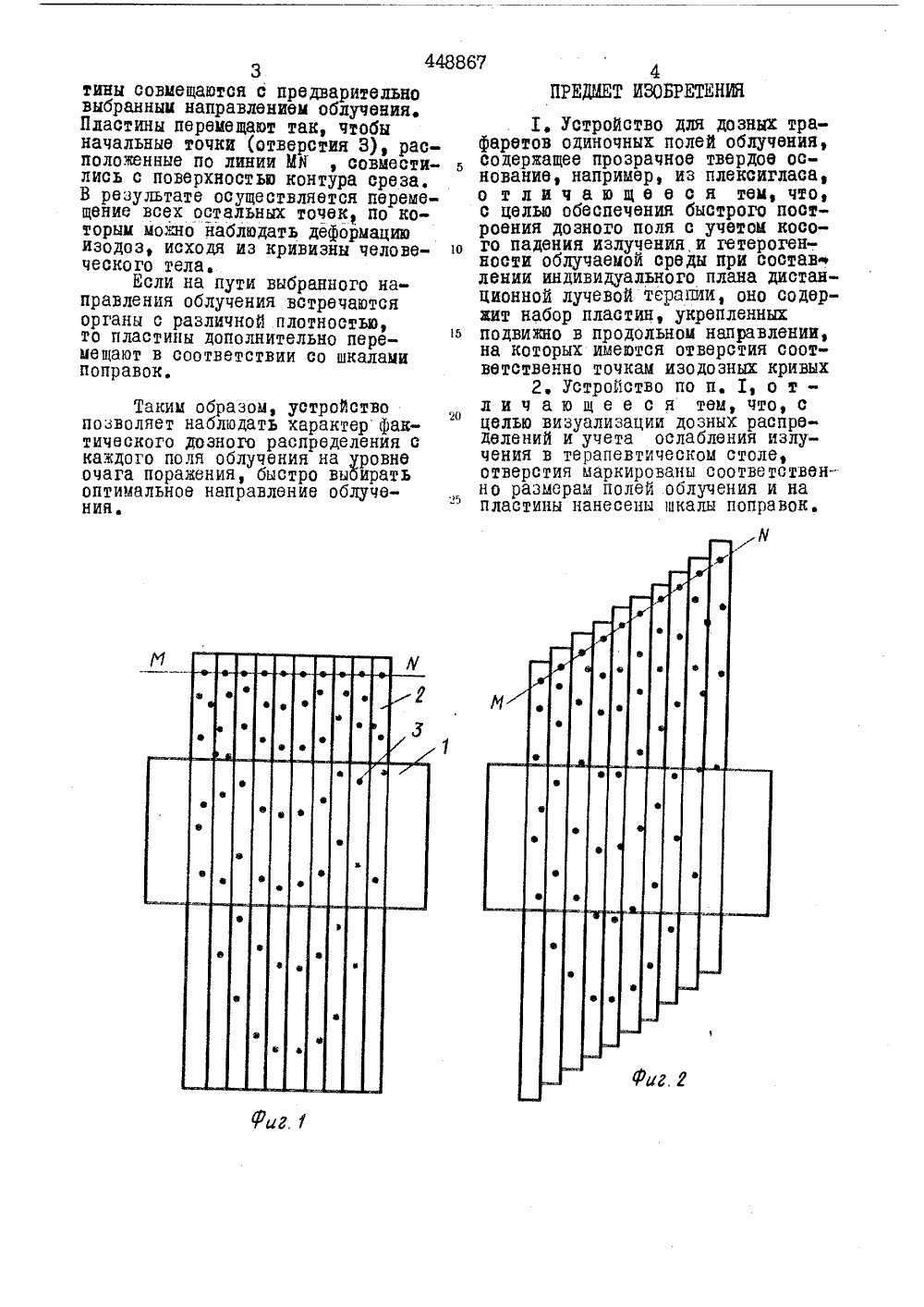

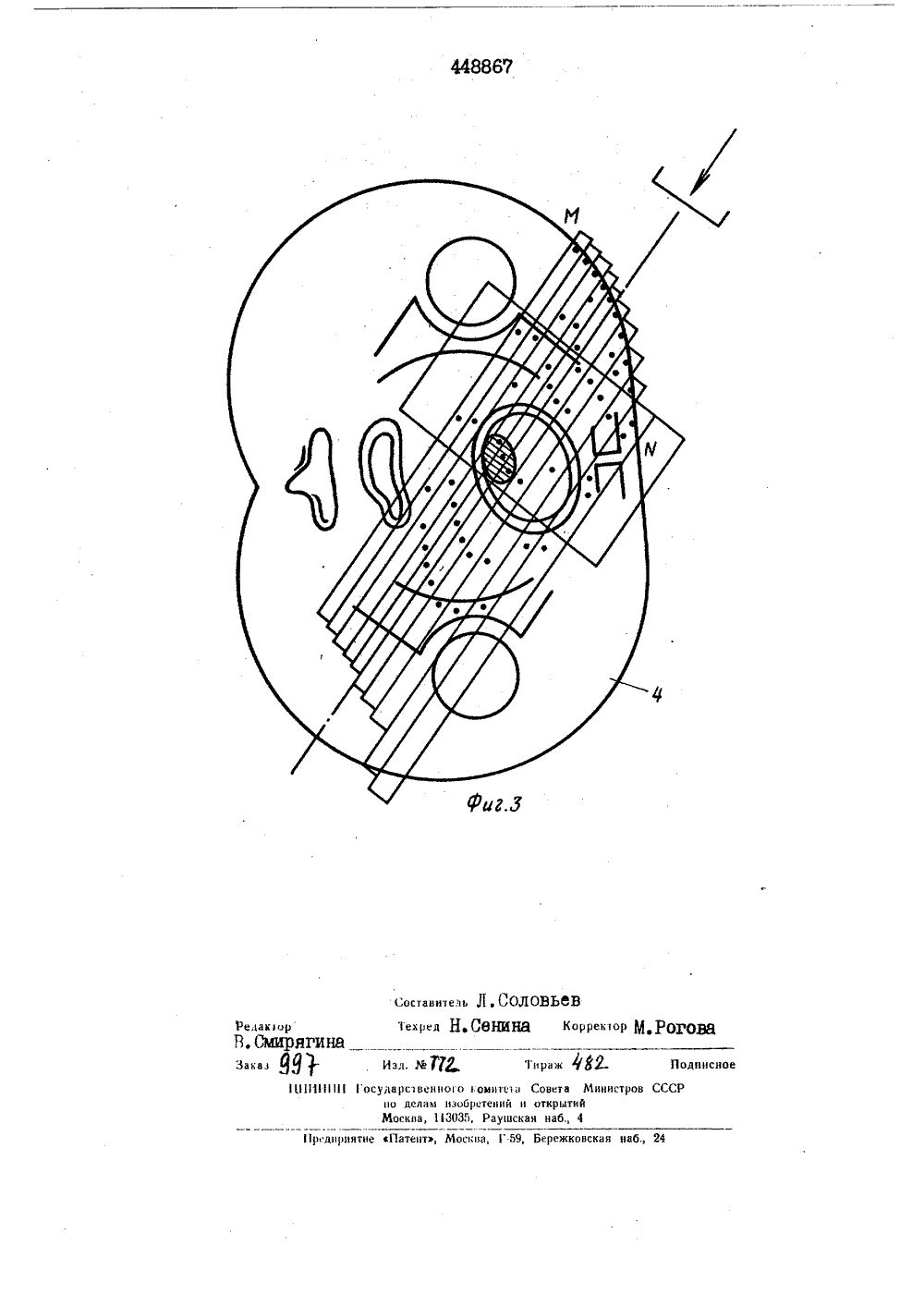

ОП ИСАНИЕ ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЗТВЛЬСТВУ ИИ М 8867 Союз СоветскихСоциалистицескихРеслублик(32) Приорит л. е асударстненнмй комитет Свввтн Мнннстрев СССР не делан нэобретеннй и Открмтнй(71) Заявитель УСТР 02 СТ Я ДОЗНЫХ ТРАФАРЕТОВ ОДИНОЧНЫХ ЕИ ОБЛУЧЕНИ Изобретение относик я к меди ЦИНСКОИ ТВХНИКен а ИМВННО К уотРОйствам для проведения лучевой терапииаИзвестны устройства для дозных трафаретов одиночных полей облучения, содержащие сплошныв основания из прозрачного материала,на которые нанесены контуры изодозных кривых. Такив устройства непозволяют быстро строить дознывполя с учетом косого падения излучения и гвтврогвнности облучаемойсреды при составлении индивидуального плана дистанционной лучевойтерапии,Целью изобретения являетсястраненив указанного недостатка,ля этого предлагаемое устройствосодержит набор пластин, укрепленных подвижно в продольйом направлении, на которых имеются отверстия соответственно точкам изодозних кривых,кроме того, отверстия могутбыть юаркированц соответственно размерам полей облучения и напластины целесообразно нанестишкалы поправок. Это обеспечит визуализацию дозовых распределений5 и учет ослабления излучения в терапезтичвском столе .йа фиг. 1 схематически изображено устройство в исходном подожвнии; на фиг. 2 - то же е при пропт дольном сивщвйии пластин; на фиг.В - то иве при построений дозныхполей,устройство содвркит прозрачное твердое основание 1, например,5 из плексигласа и набор пластин 2,перемещающихся продольно, на которых имеются отверстия 3 соответственно точкам изодозных кривых. Отверстия маркировавы соответственно2" размерам полей облучения и на пластины нанесены шкалы поправок.Устройство используется следующим образом . Его накладываютна поперечный срез М больного таким образом, что центральные плас448867 ПРЕДМЕТ ИЗОБРЕТЕНИЯ 3тины совмещаются с предварительно выбранным направлением облучения, Пластины перемещают так, чтобы начальные точки (отверстия 3), расположенные по линии ММ , совйвстились с поверхностью контура среза. В результате осуществляется перемещение всех остальных точек, по которым можно наблюдать деформацию изодоз, исходя из кривизны человеческого тела.Если на пути выбранного направления облучения встречаются органы с различной плотностью, то пластины дополнительно перемещают в соответствии со шкалами поправок. Таким образом, устройство позволяет наблюдать характер фактического дозного распределения с каждого поля облучения на уровне очага поражения, быстро выбирать оптимальное направление облучения., устройство для дозных трафаретов одиночных полей облучения,содержащее прозрачное твердое основание, например, из плексигласа,о т л и ч а ю щ е е с я тем, что,с целью обеспечения быстрого построения дозного поля с учетом косого падения излучения,и гетерогенности облучаемой среды при состав елении индивидуального плана дистанционной лучевой терапии, оно содержит набор пластин, укрейленных и подвижно в продольном направлении,на которых имеются отверстия соответственно точкам изодозных кривых2, устройство по п. 1, о тл и ч а ю щ е е с я тем, что, сцелью визуализации дозных распределений и учета ослабления излучения в терапевтическом столе,отверстия царкированы соответственно размерам полей облучения и напластины нанесены шкалы поправок.448867 едако нраж Фэ эд. М Т 71 Подписное0111 11осуда рот венногоомнтс и Совета Министров ССС но делам изобретений н открытий Москва, 13035, Раугнская наб., 4 рсднриятие Патент, Мосина, Г 59, Бережковская иаб., 24 СИЩ)ЯРинв" 99 Э Составитель Л, СОЛОВЬЕВехред НСВНИНВ Корректор Я, Ор
СмотретьЗаявка
1833779, 05.10.1972
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕДИЦИНСКОЙ РАДИОЛОГИИ
МАРДЫНСКИЙ ЮРИЙ СТАНИСЛАВОВИЧ, ЕРМАКОВ ВЛАДИМИР ИВАНОВИЧ, ГОЛДОБЕНКО ГЕНРИХ ВИТАЛЬЕВИЧ
МПК / Метки
МПК: A61N 5/10
Метки: дозных, облучения, одиночных, полей, трафаретов
Опубликовано: 05.11.1974
