Формирователь импульсов

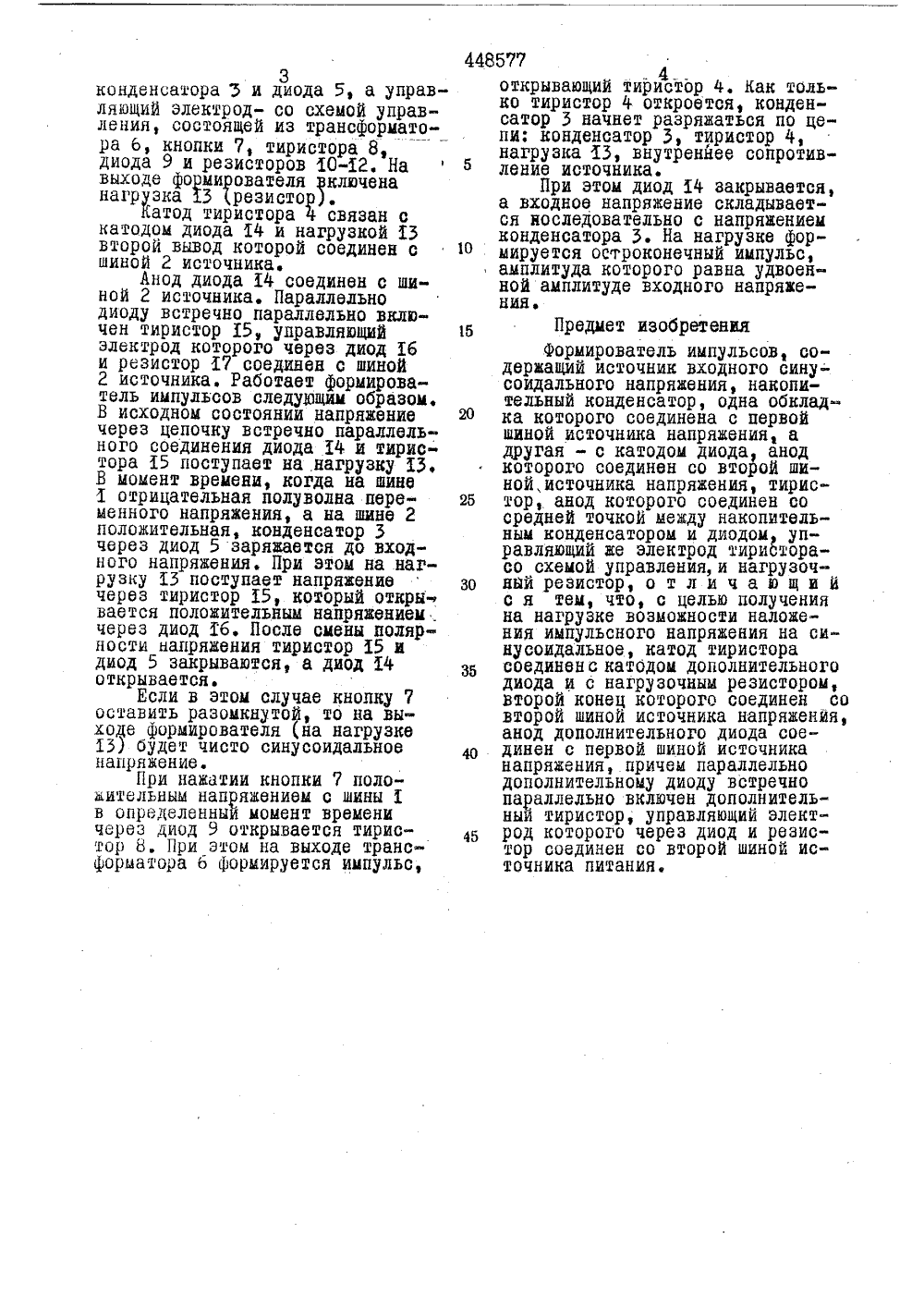

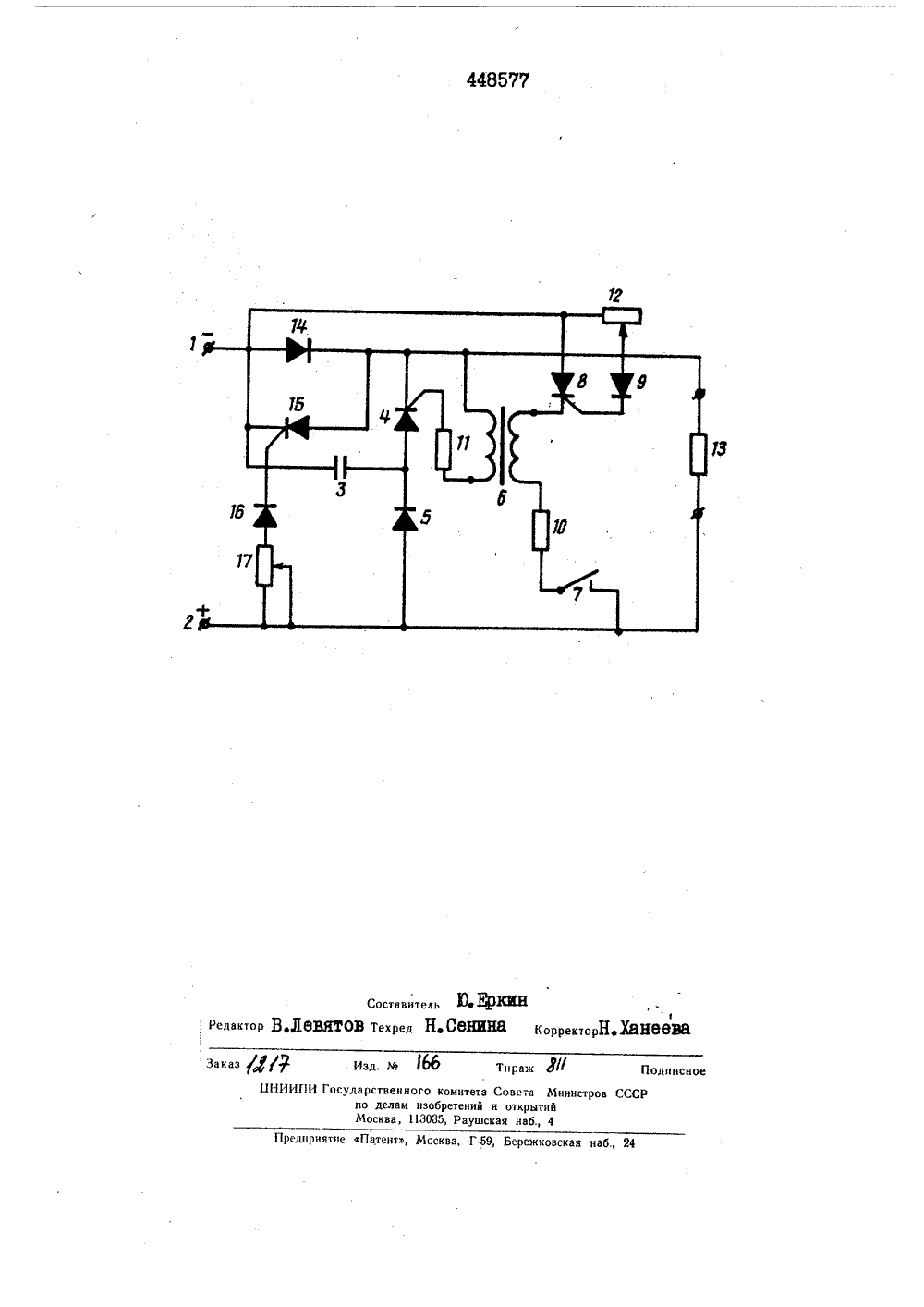

8войтент :.. ",вя бкбяно : н;, :".";Д ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицеских Республик(51) М, Кл, Н 03 к 3/5 Государственный комнт ьоввтв Мнннстров ССС оо долам нэоорвтвннйн открытий 32) Приоритет бз) Уйк 621.373(64) ФОРМИРОВАТИЬ ИМППЬСОВ Изобретение относится к импульсной технике и может быть использовано в контрольно-измерительной технике.Известен формйрователь., импултг сов, содержащий источник входного синусоидального напряжения, накопительный конденсатор, одна обклад. ,ка которого соединена с первой шиной источника напряженияо а другая - с катодом диода анод которого связан со второй шиной источника напряжения; тиристор, анод которого соединен со средней точкой между накопительным конденсатором и диодом, управляющий же электрод тиристора-со схемой упавления, и нагрузочный резистор. тот формирователь импульсов не дает возможности получения на нагрузке наложения импульсного напряжения на синусоидальное.Цель изобретения- устранение этого недостатка.Для этого катод указанного тиристора соединен с катодом дополнительного диода и с нагрузочным резистором, другой конец которого соединен со второй шиной ис, точника напряжефияо анод дополнительного диода соединен с первойшиной источника напряжения, причем параллельно дополнительномудиоду встречно параллельно вклю 1 о чен дополнительный тиристор, управляющий электрод .которого черездиод и резистор соединен со второй шиной источника питания.На чертеже приведена принци пиальная электрическая схемапредлагаемого формирователя импульсовФормирователь содержит источник синусоидального напряжения, 9 р подключаемый к шинам 1 ое, накопительный конденсатор Зо одна обкладка которого соединена с шиной Хисточника, а другая- с катодомдиода, анод которого соединен с ы шиной 2 источника. Анод тиристора Ф соединен с точной соединения3конденсатораи диода 5, а управляющий электрод- со схемой управления, состоящей из трансформатора 6, кнопки 7, тиристора 8, диода 9 и резисторов 10-12. На выходе формирователя включена нагрузка Б резистор).Катод тиристора Ф связан с катодом диода И и нагрузкой Б второй вывод которой соединен с шиной 2 источника.Анод диода И соединен с шиной 2 источника. Параллельно диоду встречно параллельно включен тиристор Х 5, управляющий электрод которого через диод 16 и резистор 17 соединен с шиной 2 источника. Работает формирователь импульсов следующим образом, В исходном состоянии напряжение через цепочку встречно параллельного соединения диода 14 и тиристора 15 поступает на нагрузку О.3 момент времени, когда на шине Х отрицательная йолуволна переменного напряжения, а на шине 2 положительная, конденсатор 3 через диод 5 заряжается до входного напряжения. При этом на нагрузку 15 поступает напряженив через тиристор 15, который откры вается положительйым напряжением . через диод 1 б. После смены полярности ыапряжейия тиристор 15 и диод 5 закрываются, а диод И открывается.Если в этом случае кнопку 7 оставить разомкнутой, то на выходе формирователя (йа нагрузке 15) будет чисто синусоидальное напряжение.При нажатии кнопки 7 положительным напояжением с шины 1 в определенныи момент времени через диод 9 открывается тиристор 8 . При этом на выходе трансформатора б Формируется импульс,448577открывающий тиристор Ф. Как только тиристор Ф откроется, конденсатор 5 начнет разряжаться по цепи; конденсатор 3, тиристор Ф,нагрузка Х 5, внутренйев сопротивленив источника.При этом диод И закрывается,а входное напряжение складывается коследовательно с напряжениемконденсатора 5. На нагрузке формируется остроконечный импульс,амплитуда которого равна удвоейной амплитуде входного напряжения.Предмет изобретенияФормирователь импульсов, содержащий источник входного синусоидального напряжения, накопительный конденсатор, одна обкладка которого соединена с первойшиной источника напряжения, адругая - с катодом диода, анодкоторого соединен со второй шиной,источника напряжения, тирис тор, анод которого соедийен сосредней точкой между накопительным конденсатором и диодом управляющий же электрод тиристорасо схемой управления, и нагрузочзо ный резистор, о т л и ч а ю щ и Ис я тем, что, с целью полученияна нагрузке возможности наложения импульсного напряжения на синусоидальное, катод тиристорасоединенс катодом дополнительногодиода и с нагрузочным резистором,второй конец которого соединен совторой шиной источника напряженйя,анод дополнительного диода сое,р динен с первой шиной источниканапряжения,.причем параллельнодополнительному диоду встречнопараллельно включен дополнительныи тиристор, управляющий элект 4 б род которого через диод и резистор соединен со второй шиной источника питания.; Редакт 66 Тираж О аказ уЯ 1/ Изд. 1 Ф иисно г+ Составитель Юе АКЕНВЯТОВ Техред Не СВНИН 8 КорректорНе ХЕН 68 сударственного комитета Совета Министров ССно делам изобретений и открытийМосква, 113035, Раушская наб., 4 дириятне Патент, Москва, Г.59, Бережковская наб., 2
