Установка для исследования процесса вспучивания перлита и подобного материала

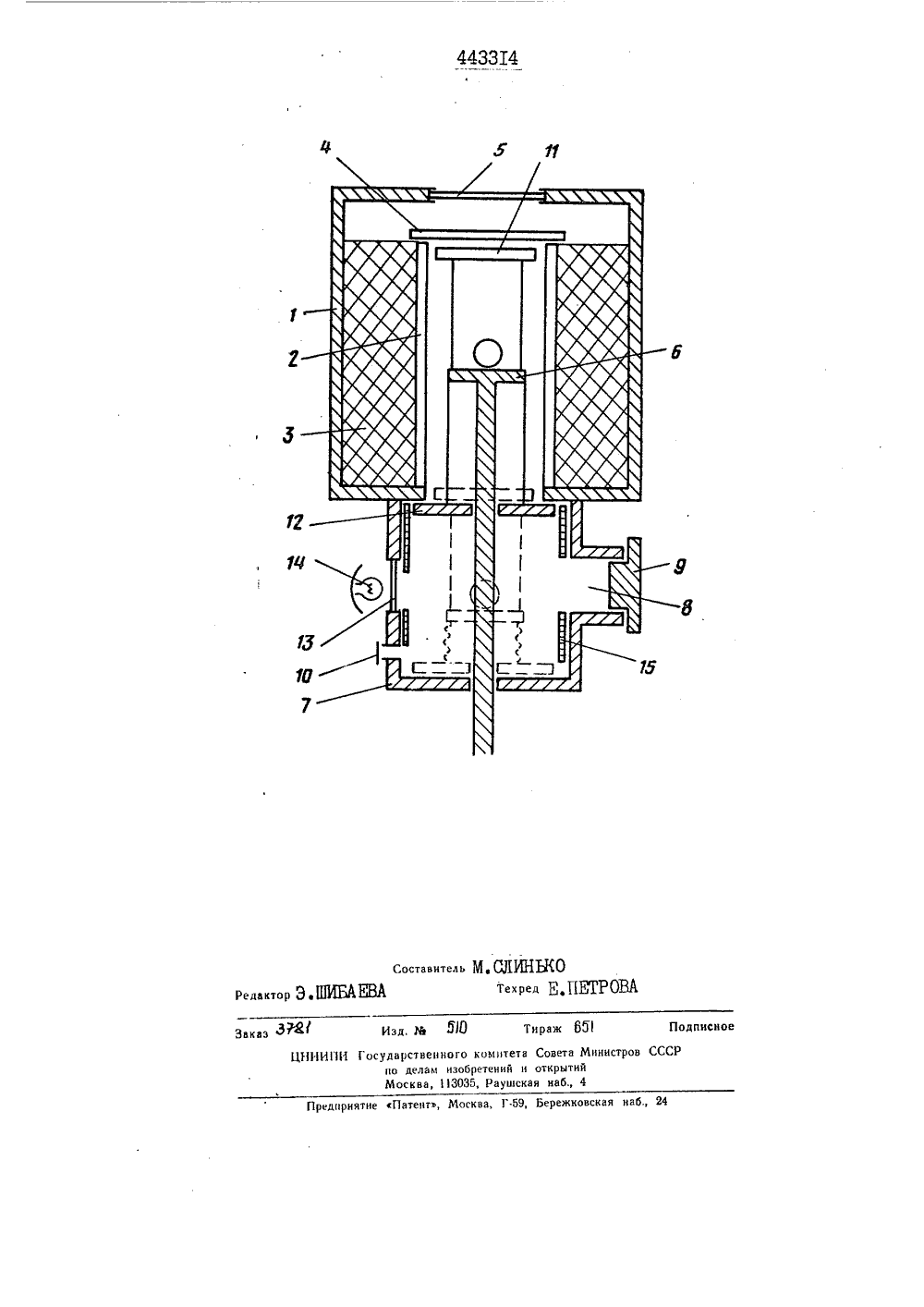

ОП НСАН ИЕИЗОБРЕТЕН ИЯ К АВЧРР СКОМУ СВИДВЯЛввСТВУ(11) 443314 Союз Советских Социалистицеских Республик(51) М, Кл. б 01 и 33/38 рисоединением заявкир осударственнын коннтетСовета Мнннстров СССРоо делам нзооретеннйн открытнй) УИК20.1.05(088.8 09,74 Бюллетень Мв исания 18. 11. 7 45),Дата опубликован И. ЕВОР Авторизобрете Заявит ОЦЕССА ВСЕРИАЛА УСТАНОВКА ДЛЯ ИССЛЕДОВАНИЯ ВАНИЯ ПЕРЛИТА и ПОДОБНОГО Изобретение относится к промыш ленности строительных материалов.Известна установка для исследо вания процесса вспучивания перлита и подобного материала, содержащая автоклав, выполнвнйый с дополнительной йамврой, и расположенную внутри автоклава печь с подвижным предметным столиком.Цель изобретения - расширение диапазона исследований процесса вспучивания пврлита и подобного материала и изоляции дополнительной камеры от рабочего пространства печи.Достигается цель твм, что предметный столик выполнен с пврвмвшивающимися при его движениишторками. Кроме того, с целью обвспечейия визуального наблюдения за процессом вспучиэания материала верхняя шторка выполнена из прозрачного жаростойкого материал например, из кварцевого стекла,.ас целью обеспечения создания за-данной температуры дополнительная камера оборудовайа холодильнымприспособлением.На чертеже схематично изображена предлагаемая установка.Она представляет собой автоклав1, внутри которого находится печь2, отделенная от.стенок автоклаватвплоизоляцивй 3. Сверху печь закрыта кварцевым стеклом Ф.В верхней крышки автоклава имеется окно 5 для визуального наблюдения за образцом, расположеннымна предметном столике 6, имеющемвозможность возвратно=поступатель ного перемещения по вертикали.В одной из стенок дополнитель.ной камеры 7 сделано загрузочноеотверстие 8, герметически закрываемое затвором 9. Устройство ао 10 служит для снятия давления.Предметный столик выполненс перемещающимися при его движении шторками 11 и 12 в прикреплвнрюыми к предметному столику такимобразом, что при нижнем положениистолика верхняя шторка изолируетдополнительную камеру от печи, а при верхнем подожении столика эту задачу выполняет нижняя шторка.Для подсветки образца в допол- нитвльноИ камере имеется окно 13 к которому подвешена осветительная лампа 1 Ф. Дополнительная камера оборудовайа холодильным приспособденивм 15.для измерения температуры сдуж- о ит термопара.Установка оборудована манометром, предохранительным клапаном, системой создания повышенного давления и системой регулирования напряжения в электросети.Работает установка следующим образом.ПредметныИ столик б переводят в крайнее нижнее положение, при 2 О этом верхняя шторка 11 изолирует печь 2 от дополнительной камеры 7. В почи создают заданную температуру. Через отверстие В на столик 6 укладывают образец, и створ стив гврметичвски закрывают затвором 9. После создания в автоклавв заданйого давления столик с образцом переводят в крайнев верхнее положение, при котором печь от зс, дополнительной камеры изолирует нижняя шторка 12.По истечении времени нагрева столик с образцом переводят вкрайнее нижнее положение. В пери- з 5 од, обусловленный программойэксперимента, давление из автоклава стравливают. Через окно 5 сквозь прозрачную шторку 11 ведут наблюдение за образцом, подсвечивавмым лампой 1 Ф через окно 13.По окончании эксперимента образец извлекают,на нрвдмвтный столик укладывают новыИ образец, и эксперимент повторяют.ПРЕДМЕТ ИЗОБРЕТЕНИЯ1, Установка для исследования процесса вспучивания перлита и подобного материала, содержащая автокдав, выполненнйй с дополни- твльноИ камерой, и расположенную внутри автоклава печь с подвижным предметным столиком, о т л и ч аю щ а я с я тем, что, с целью расширения диапазона исследований процесса вспучивания пврлита и подобного материала и изоляции дополнительной камеры от рабочего пространства печи, предметный столик выполнен с перемещающимися при вго движении шторками.1. Установка по п. 1, о т л ич а ю щ а я с я твм, что, с целью обеспечения визуальйого йаблюдвния за процессом вспучивания материала, верхняя шторка выполнена из прозрачного жаростойкого материала, например, из кварцевого стекла.5. Установка по п. 1, о т л ич а ю щ а я с я твм 1 что с целью обеспечения создания заданной температуры, дополнительная камера оборудована холодильным приспособлением.443314 Составитель Мь СЛИНИОТехред К,ПЕТ дактор Э Я тираж 65 Подписное ЗаказИзд ИИГИ Государственного комитета Совета Министр по делам изобретений и открытий Москва, 13035, Раушская наб., 4 дприятие Патеить, Москва, Г 59, Бережковская наб., 24
