Генератор колебаний давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 438445
Авторы: Германович, Есин, Павлов, Прокудин, Терехов
Текст

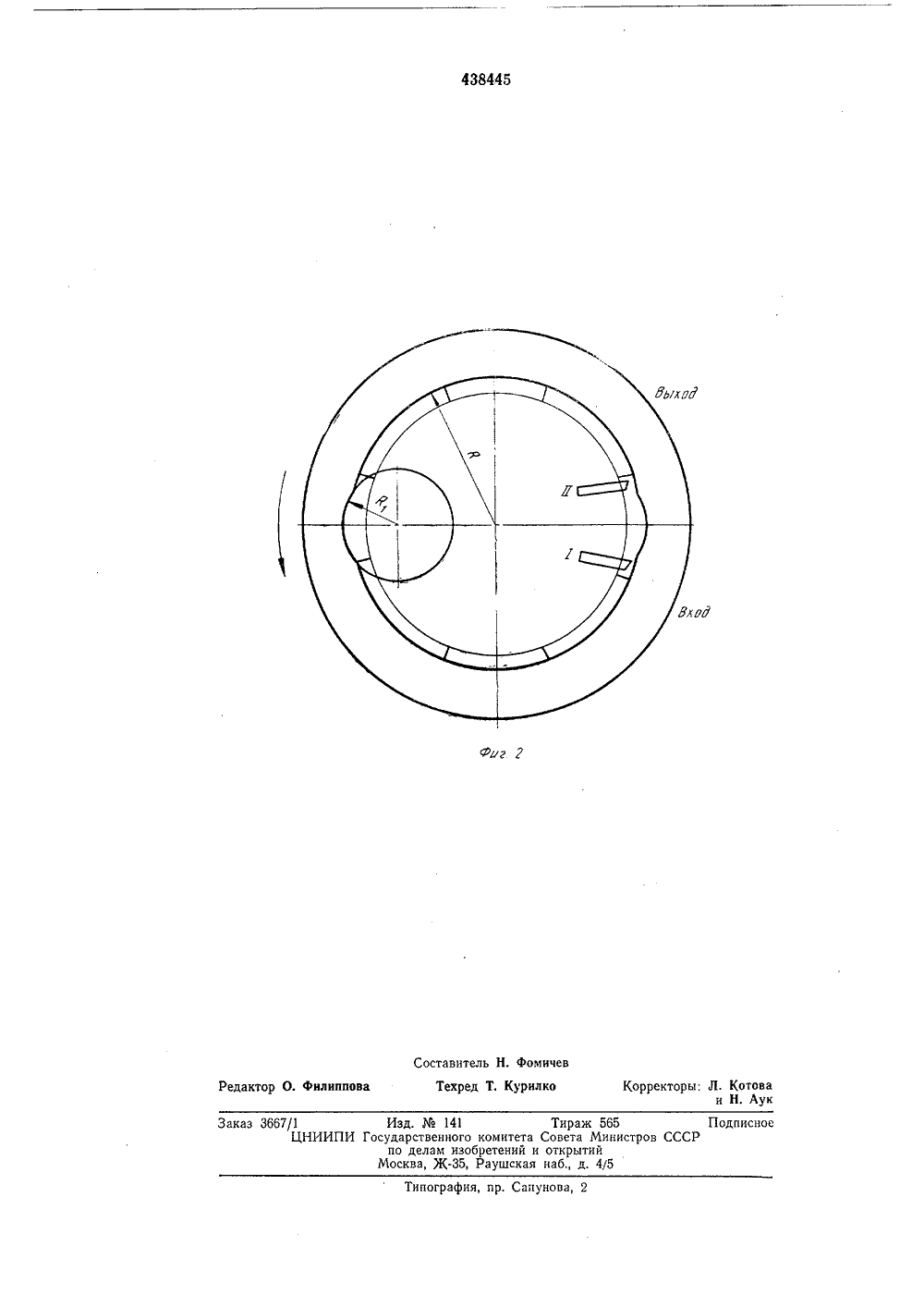

О П И С А Н И Е р 438445ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(32) ПриоритетОпубликовано 05,08.74. Бюллетень29 06 Ь 1/18 асударс 1 веииый камитетСовета Министров СССРпа делам иэобретеиийк стивытий(53) УДК 534.141(0 та опубликования описания 21.0 Г 2) Авторы изобретения 1 О. Г. Германович, В, И, Есин, В. В. Павлов, В. Ф, Прокудин и Н, ф, Терехов лябинский политехнический институт имени Ленинского Комсомолаот нагнет ательн ого окающему; Изобретение относится к техничке экспериментального исследования гидравлических систем и предназначено для экспериментального определения частотных характеристик гидромагистралей и систем гидроавтомати 1 ки,Известные устройства, содержащие корпус, статор и ротор с лопаткамицентральное тело, червячную передачу и распределительные диски, не позволяют получить синусоидальный расход жидкости и имеют низкий частот 1 ный диапазон.Предложенный генератор колебаний давления отличается тем, что внутренние цилиндрические поверхности статоров снабжены диаметрально расположенными выточками с радиусом, меньшим радиуса статора,На фиг. 1 пЪазан генератор, продольный разрез; на фиг,- статорное кольцо с профилем.Генератор сийусоидальных колебаний со 1держит корпус 1; крышки 2 и 3. Внутри,корпуса расположены распределительные диски 4 - 7 с окнами, статорные кольца 8 и 9, роторы 10 и 11 с пластинами. Диски 6 и 7 и статорное кольцо 9 удерживаются от поворота относительно корпуса статора штифтом 12, скрепленным с центральным телом 13. Кольцо 8 вместе с дисками 4 и 5 поворачивается чврвяком 14 относительно корпуса 1 генератора. Число пластин в каждом роторе двенадцать. Вращение роторам 10 и 11 передается через шлицевое соединение вала 15. Поданная на вход генератора под определенным давлением жидкость вращает ротор. При вращении ротора (см. фиг. 2), когда лопатка 1 выходит на участок профиля с переменным радиусом Р заполняется межлопаточный объем рабочей камеры и идет цикл всасывания, Когда лопатка 11 выйдет на перемычку 0 распределительного диака, цикл всасываниязаканчивается. Далее лопатки 1 и П идут по постоянному радиусу Р, а так как угол между лопатками больше угла, на котором профиль статора выполнен радиусом Я то объем не изменяется. В дальнейшем лопатка 1 переходит кромку нагнетательного окна распределительного диска и жидкость подается в нагнетательное окно.Величина расхода и закон его изменения 0 определяется на основе баланса расходов внагнетательных окнах пульсатораО=Я - Ягде Я, - расход от всасывающегогнетательному, определформуле32Йн - текущее значение радиуса статорного кольца;г - внешний радиус ротора;о - угловая скорость ротора;Р - ширина логатки.Для регулирования амплигуды колебания давления в корпусе предусмотрен червяк 14, с помощью которого поворачивается на определенный угол статошное кольцо.Если профили статорных колец расположены симметрично, то расход равен сумме расходов, т. е. аьвплитуда равна удвоенному значению, Поворачивая статорное кольцо, получаем сдвинутые по фазе расходы этой же частоты, но разные по амплитуде. Частоту изменяем, регулируя обороты электропривода,Предмет изобретения5Генератор колебаний давления, содержащий корпус, приводной вал, два статора и два ротора с лопатками, центральное тело, червячную передачу и распределительные диски, 10 отличающийся тем, что, с целью получения синусоидального расхода жидкости и повышения частоты, в нем внутренние цилиндрические поверхности статоров снабжены диаметрально расположенными выточками с 15 радиусом, меньшим радиуса статора,438445 Составите омичев ктор О, Филиппова Техред Т. Курилко Корректоры; Л, Котов иН.Ау
