Способ создания магнитного поля

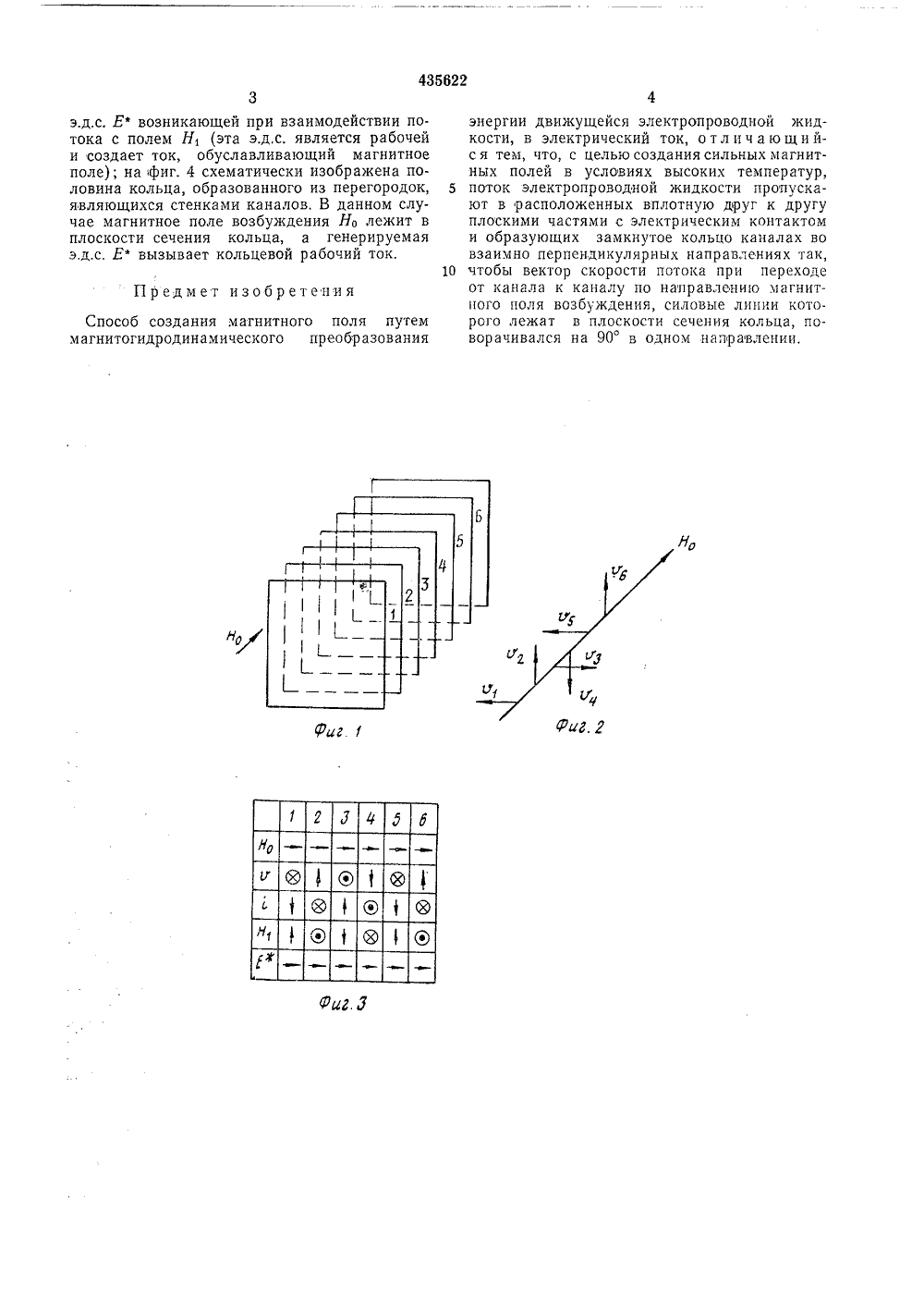

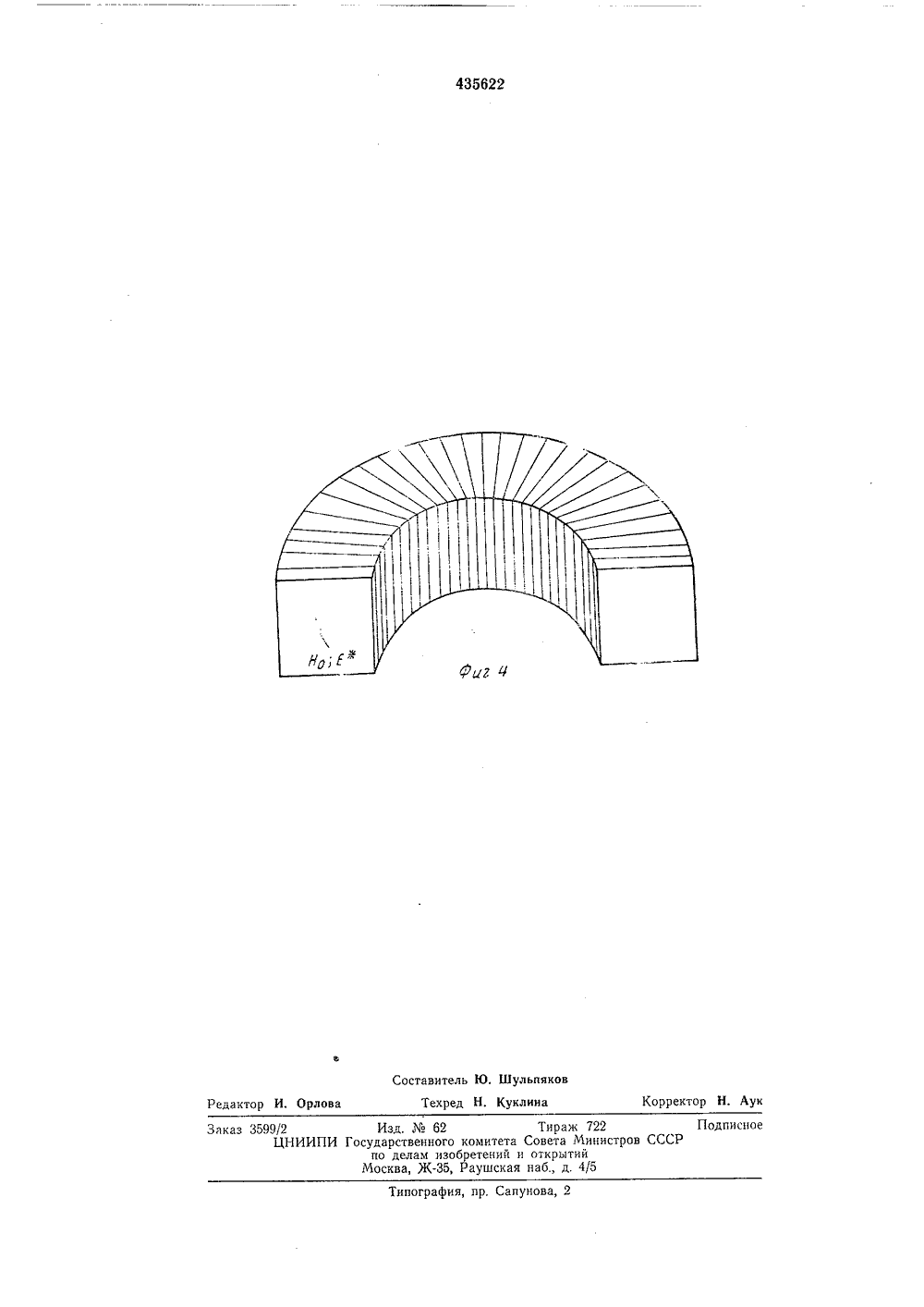

О П И С А Н И Е (и) 435622ИЗОБРЕТЕНИЯ Союз Советских Социалистицескии РеспубликК РАТЕНТУ 1) Зависимый от патента 2) Заявлено 28.03.69 (21) 1322705/26-25 Н 02 п 4/02 тет 21.10.68 (31) %Р 21(12/1354(32) При (ЗЗ) ГДР Гасудвааттвенный камите Совета Министров ССС аа делам изобретений и открытий(53) У 21.362:538,4088,8) публиковано 05,07.74. Бюллетень Лое 2 Дат бликования описания 28.11.74 72) Авторы изобретения Иностранцытеенбек и Фритц К(ГДР)ностранная фирмаадемие дер Виссенш Ма аузе 71) Заявител ойче А н ГДР) 4) СПОСОБ СОЗДАНИЯ МАГНИТНОГО ПОЛ Изобретение касается преобразования механической энергии движущейся электропроводной жидкости в электрический ток с помощью МГД устройств и может быть использовано для создания сильных магнитных полей без применения сверхпроводников.Известен способ получения магнитного поля с использованием соленоидов. При необходимости создания сильных полей приходится увеличивать число ампер-витков, или, при определенной плотности витков на единицу длины, ток соленоида. Увеличение тока приводит к необходимости охлаждать обмотку и увеличивать механическую прочность соленоида.Предлагаемый способ позволяет получать сильные магнитные поля в условиях высоких температур,Это достигается тем, что кольцевой рабочий ток, который создает магнитное поле, вырабатывается с помощью организованного определенным образом движения электропроводной жидкости в магнитном поле возбуждения и течет через эту электропроводную жидкость, которая в данном случае является одновременно теплоносителем, а механическая нагрузка, возникающая при протекании сильных токов, воспринимается автоклавом. При этом поток электропроводной жидкости пропускают в расположенных вплотную друг к другу плоскими частями с электрическим контактом и образующих замкнутое кольцо каналах во взаимно перпендикулярных направлениях так, чтобы 5 вектор скорости потока при переходе от канала к каналу по направлению магнитного поля возбуждения, силовые линии которого лежат в плоскости сечения кольца, поворачивался на 90 в одном направлении. В этом слуо чае э.д,с., создающая рабочий кольцевой ток,индицируется в ка)кдом канале за счет магпитпого потока, обусловленного электрическим током в прилежащих соседних каналах, и направлена вдоль или против направления маг нитного поля возбуждения.На фиг, 1 изображены электропроводящиеперегородки, разделяющие каналы; магнитное поле возбуждения Но направлено перпендикулярно к перегородкам; на фиг. 2 показаны на правления скоростей потока оь о 2,.".ое в каналах и магнитного поля возбуждения Но, на фиг. 3 - для шести каналов 1, 2 6 показаны направления магнитного поля возбуждения Но, скоростей потока о, тока , наводимого в 25 результате взаимодействия потока жидкости смагнитным полем Н магнитного поля Нь образованного в каждом канале замкнутыми друг с другом токами смежных каналов, и3э.д.с. Еф возникающей при взаимодействии потока с полем Н, (эта э,д,с. является рабочей и создает ток, обуславливающий магнитное поле); на фиг. 4 схематически изображена половина кольца, образованного из перегородок, являющихся стенками каналов. В данном случае магнитное поле возбуждения Но лежит в плоскости сечения кольца, а генерируемая э,д.с, Е вызывает кольцевой рабочий ток,Предмет изобретенияСпособ создания магнитного поля путем магнитогидродинамического преобразованияэнергии движущейся электропроводной жидкости, в электрический ток, о тл ич ающи йс я тем, что, с целью создания сильных магнитных полей в условиях высоких температур, 5 поток электропроводной жидкости пропускают в расположенных вплотную друг к другу плоскими частями с электрическим контактом и образующих замкнутое кольцо каналах во взаимно перпендикулярных направлениях так, 10 чтобы вектор скорости потока при переходеот канала к каналу по направлению магнитного поля возбуждения, силовые линии которого лежат в плоскости сечения кольца, поворачивался на 90 в одном направлении,435622 Составитель Ю. Шульпяк Техред Н. Куклина Редакт рректор Н. ипография, пр, Сапунова, 2 каз 3599/2ЦНИИП Изд. Мо 62 сударственного комитета по делам изобретений и Москва, Ж, Раушская
