Комшнировашое почбооераттываеоцее оруд5
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 432874
Текст

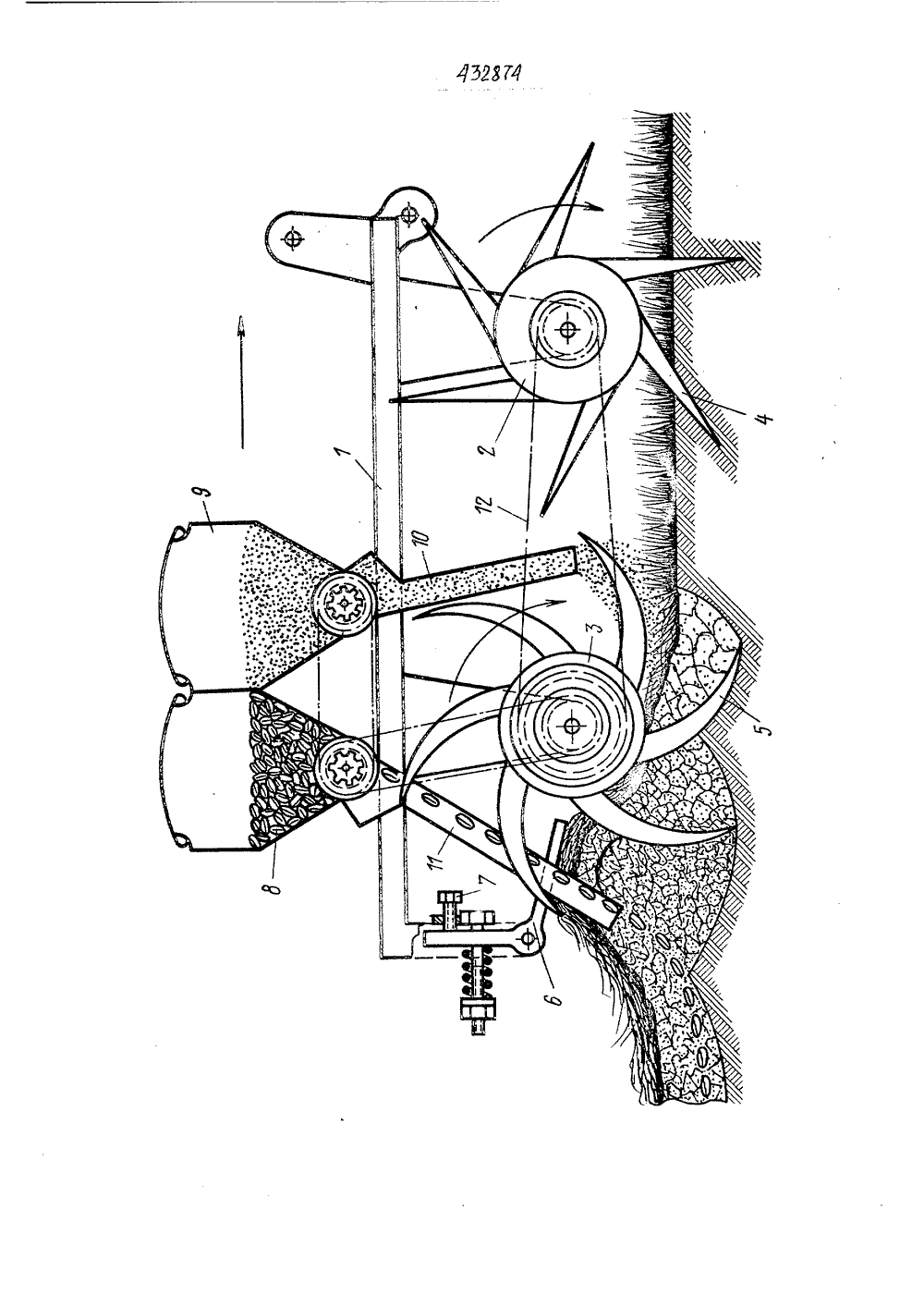

Союз Советскин Социалистических Республик(51) М. Кл. А 018 49/06 Государственный комнтет Совета Мнннотров СССР вв делам нзооретеннй н открытейс присоединением заявки(32) ПриоритетОпубликовано 25,06,74 Бюллетень Ив 23 Дата опубликования описания 15.12. 74(54) КОМБЯИРОВАНБОЕ ПОЧВООБРАЫТЫВАПЩВ ОРУДИЕ 1Изобретение относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим орудиям.Известно комбинированное почвообрабатывающее орудие, состоящее из рамы с установленнйми на ней батареями с попарно работающими дисками для подьема пласта к измельчающему устройству, расположенному за дисками и выше нихеОднако известное орудие производит обработку почвы без высева семян и не осуществляет противоэрозионной подготовки почвы.Предложенное орудие с целью равномерной заделки семян при совмещении обработки почвы и посева снабжено семя=тукопроводами, Выход-, ные отверстия которых размещены позади диско 9 В ЗОее подъема ими пласта пОчВы а с целью противО эрозионной подготовки почвы диски Выполнены игольчатымио батаРеи их расположены В последовательных р 62дах и связаны между собой передачей с регулируемым передаточным:отношением.На чертеже изображено предло 5 женное комбинированное почвообрабатывающее орудие,Оно состоит из рамы 1 с последовательно установленными на нейодна за другой батареями 2 и 8 сто НаборОМ ИГОЛЬЧатЫХ ДИСКОВ 4 И 5,при этом диски по крайней мерезадней батареи работают попарнодля защемления пласта почвы межними и подачи его к измельчающемуЯ устройству 6, выполненному в видеподпружиненнйх чистиков и регулировочных болтов 7. На раме орудияустанавливаются семенные 8 и туковые ящики 3 с емя=тукопроводамиио 1 О,И, выходные отверстия которых,в частности семяпроводов, располагаются позади дисков задней батареи В ЗОже подьема ими пласта пОЧЗы. Батареи дисковых рабочих Оргж 26 нОВ сОединены между собой цепной43 Е передачей %2 с регулируемым передаточным отнощением.Комбинированный йочвообрабатывающий агрегат работает следующим образом.Игольчатый диск 4, погруженный ,в почву, перекатывается по ходу движения агрегата, а вследствие наличия цепноР передачи между батареями диски задней батареи враща ются в почве с протаскиванием, и при периодическом погружении йочва заклинИвается между соседними дис 1 ками этой батареи и выносится в зону.измельчающего устройства, от ,ражается от него и, падая, образу.ет почвенный поток, которйй равномерным слоем засыпает высеянные семена.При работе комбинированным орудием происходит частичное оставление стерни на поверхности и сепарация почвы. Поверхность подпахотного слоя оказывается лункообразной от вращения игольчатых дис ков с протаскиванием. Лунки препятствуют подпочвенному стоку вод. 4 ПРИМЕТ ИЗОБРЕТЕНИЯЮ. Комбинированное почвообрабатывающее орудие, включающее установленные на раме батареи с попар но работающими дисками для подъема пласта почвы к измельчающему устройству, расположенному за дисками и выае йих, отличающеес я тем, что, с целы равномерной заделки семян при совмещении обработки почвы и посева, оно снабжено семя=тукопроводами, выходные отверстия которых размещены позади дисков в зоне подъема ими пласта почвые2, Орудие по п.Х, о т л и ч аю щ е е с я тем чта с целью противоэрозионной обраоотки почвы, диски выполнены игольчатыми, а батареи их расположены в последовательных рядах и связаны между собой передачей с регулируемым передаточным отношением.
СмотретьЗаявка
1717756, 25.11.1971
МПК / Метки
МПК: A01B 49/06
Метки: комшнировашое, оруд5, почбооераттываеоцее
Опубликовано: 25.06.1974
Код ссылки
<a href="https://patents.su/3-432874-komshnirovashoe-pochbooerattyvaeocee-orud5.html" target="_blank" rel="follow" title="База патентов СССР">Комшнировашое почбооераттываеоцее оруд5</a>
