Катушка для измерения параметров магнитныхсердечников
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст
О П И С А Н И Е 11) 423672ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик 61) Зависимое от авт. свидетельства 24(51) М. Кл. б 01 г 33/) Заявлено 12.09,72 (21) 182788 с присоединением заявкиГосударственныЯ комитет Соаата Мнннстроа СССР по делам изаоретениЯ н открытий32) ПриоритетОпубликовано 05,04,74. Бюллетень Дата опубликования описания 04.021.317.441088.8) 2) Авторы изобретен А. П, Викулов ыскова 71) Заявител Я ИЗМЕРЕНИЯ ПАРА СЕРДЕЧ Н И КОВ ЕТРОВ МАГНИТНЫХ(54) КАТУШ Изобретение относится к области измерительной техники и может быть использовано для преобразования электромагнитных параметров в параметры электрической цепи и предназначено для измерения характеристик 5 составных магнитопроводов различных типоразмеров и назначения при лабораторных исследованиях и промышленном выпуске.Известны неразъемные катушки, используемые в качестве преобразователей электро магнитных параметров составных магнитопроводов различных форм и размеров в параметры электрической цепи, Однако подобные измерительные катушки, размещаемые в момент измерения во внутренней полости испы туемого магнитопровода, не обеспечивают требуемой воспроизводимости из-за вариаций взаимного расположения катушки и магнитопровода, а также из-за нарушения изоляции измерительных проводников (выводов) и по вреждений конструктивных деталей, служащих для закрепления катушки в требуемом положении, Эти недостатки проявляются при измерении характеристик сердечников из феррита броневой формы в микроминиатюрном 25 исполнении.Предлагаемая измерительная катушка отличается от известной тем, что, с целью повыых параметров ковая) обмотка 30 выполнена в виде жесткого электрода и ленточного электропроводного материала и одновременно является конструктивной основой для вторичной (измерительной) обмотки и защиты ее от абразивного действия испытуемого магнитопровода.На фиг. 1 приведена электрическая схема измерительной катушки; на фиг. 2 - то же, общий вид; на фиг. 3 - элементы конструкции.Обмотки измерительной катушки 1 и 2, одна из которых 1 - первичная (токовая) является источником магнитного поля заданной конфигурации, другая 2 - вторичная (измерительная), размещаются во внутренней полости магннтопровода 3. К выводам 4 и 5 обмоток 1 и 2 может быть подключена катушка 6 с регулируемой взаимоиндуктивностью, позволяющая до размещения обмоток 1 и 2 в магнитопроводе добиться нулевого коэффициента передачи между выводами 7, 8 цепи первичной обмотки и выводами 9, 10 цепи вторичной обмотки,Размещение обмоток 1 и 2 в испытуемом магнитопроводе вызывает выходной сигнал, определяемый свойствами магнитопровода.Первичная обмотка 1, конфигурация которой показана на фиг. 2, содержит канавку 11, выполненную вдоль всей заготовки первичной обмотки, которая имеет размеры, достаточные для размещения в ней вторичной (измерительной) обмотки, выполненной как изолированный провод.В выводах 4 и 7 (фиг. 2) первичной обмотки канавка 11 выбирается с одной стороны, в собственно обмотке 1 - электроде - с противоположной стороны. Переход вторичной обмотки с электрода 1 на выводы 4, 7 осуществляется через отверстия или пазы 12, Между выводами 4 и 7 омещен диэлектрик 13, а токовый электрод 1 скреплен металлическим кольцом 14, имеющим вырез 15 (фиг. 3) по размерам выводов 4 и 7, который является элементом дополнительной защиты вторичной обмотки 2. Введение изоляционного кольца 16 щежду электродом 1 и металлическим кольцом 14 позволнет в кольце 16 сделать глухой паз 17 и этим существенно повысить прочность катушки, Возможно несколько вариантов размещения вторичной обмотки 2 на токовом электроде, в пазе, выполненном по окружности по внутренней стороне электрода 1, т, е. с той же стороны, что и на выводах 4 и 7; и в пазе на торцовой стороне электрода.Кроме того, на электроде 1 размеры паза11 (фиг, 2) могут быть выбраны достаточными для выполнения вторичной обмотки 2 (фиг. 1) в виде многовитковой, Возможно вы поление нескольких пазов для размещениянескольких гальванически не связанных обмоток 2. Предмет изобретения 10 Катушка для измерения параметров магитных сердечников, например составных микромииатюрных, содержащая первичную об мотку в форме незамкнутого витка с выводами, выполненную из ленточного электропроводного материала, и вторичную обмотку, отличающаяся тем, что, с целью повышения стабильности собственных параметров и 20 надежности, по периметру первичной обмоткивыполнена канавка, в которой размещена и закреплена, по крайней мере, одна вторичная обмотка.423072 Ф и 8,2 Тираж 678 Подписиовета Министров СССРткрытийаб д. 4/5 Изд. М 711сударственного комитета по делам изобретений иМосква, Ж, Раушская аказ 2144/4ЦНИИПИ Типография, пр. Сапунова, 2 Составитель В, Потапов Редактор В. Квачадзе Техред А. Камышникова Корректор Т. Хворов

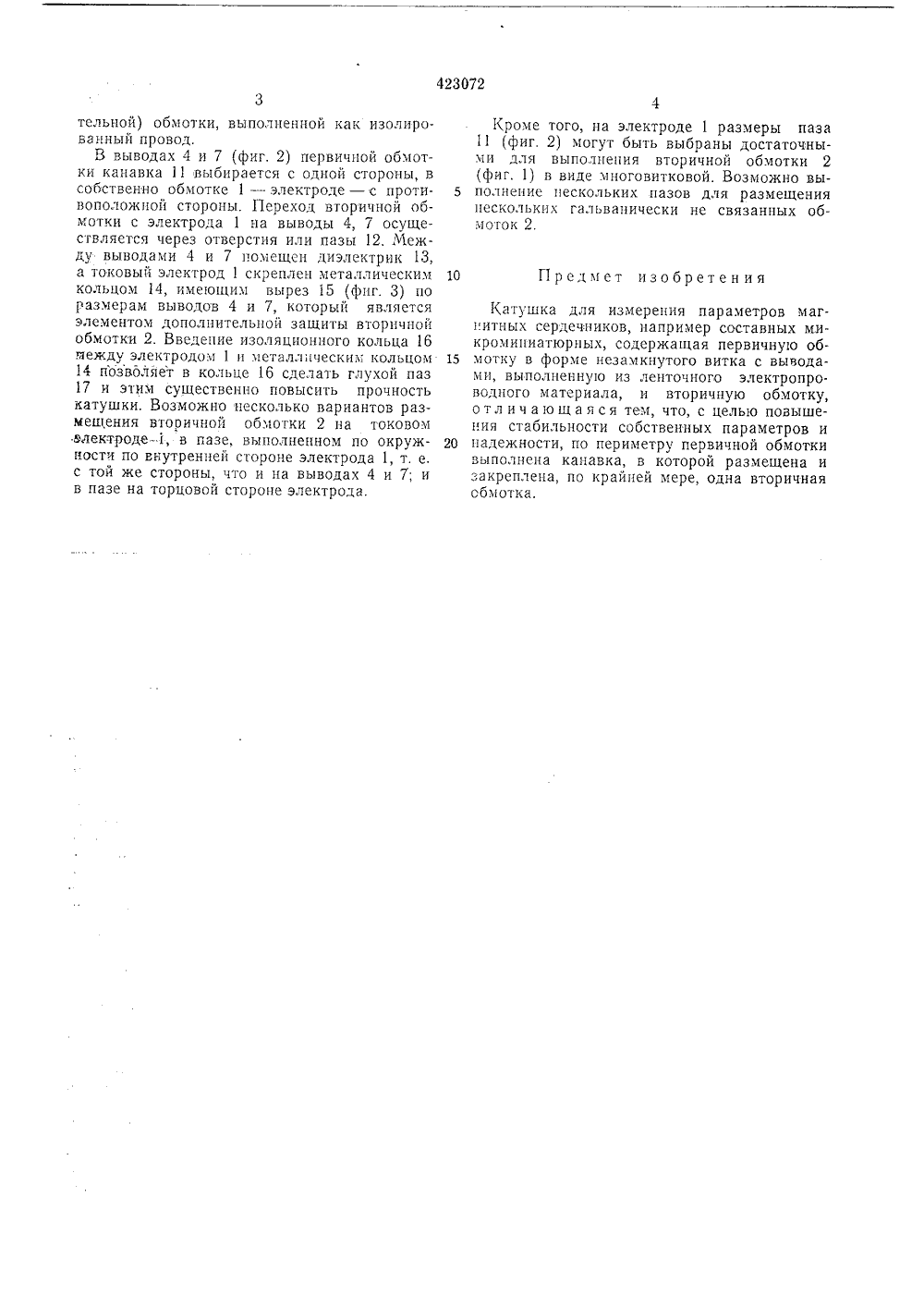

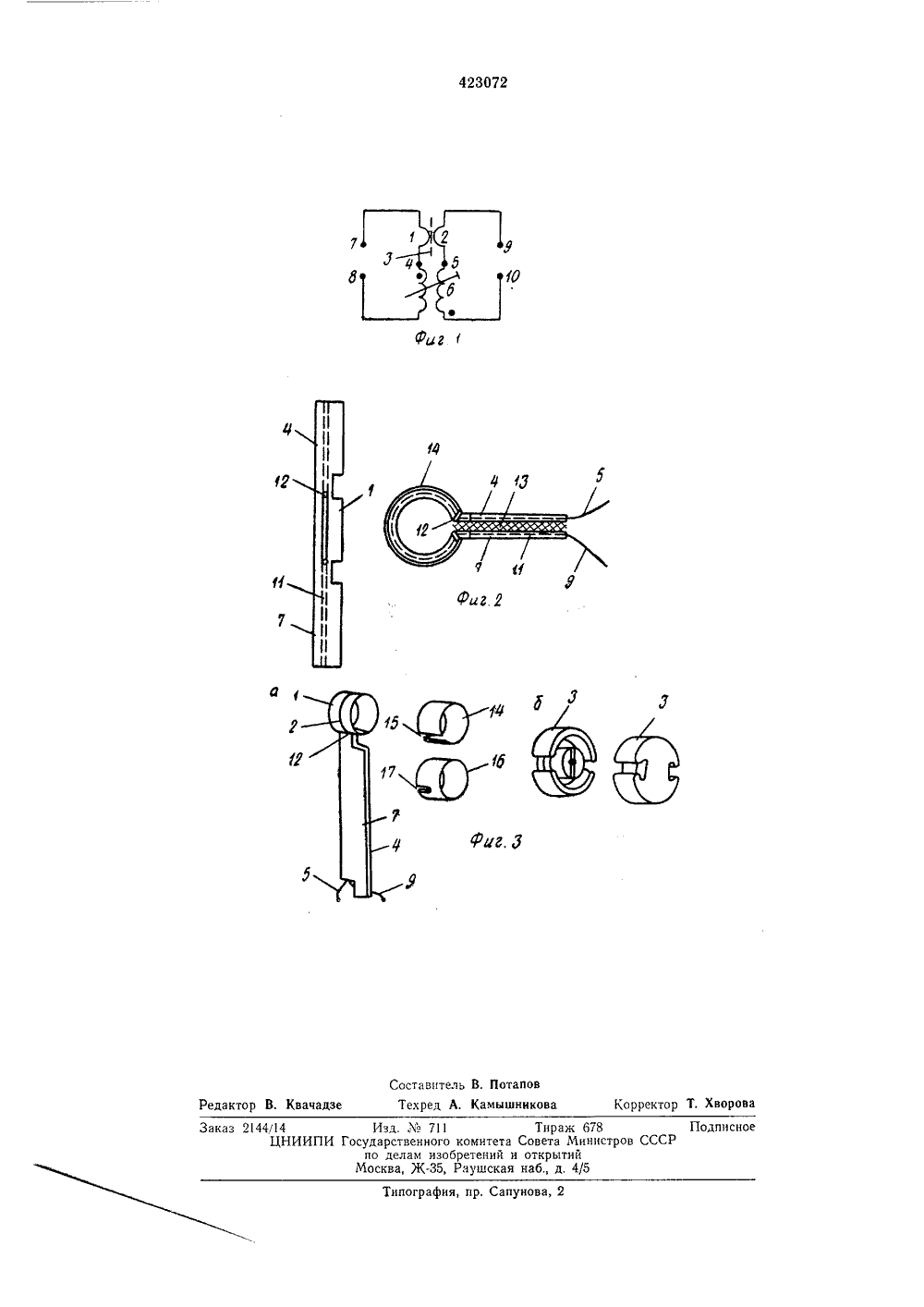

СмотретьЗаявка
1827883, 12.09.1972
А. П. Викулов, Г. М. Лыскова
МПК / Метки
МПК: G01R 33/12
Метки: катушка, магнитныхсердечников, параметров
Опубликовано: 05.04.1974
