Формирователь тактовых импульсов

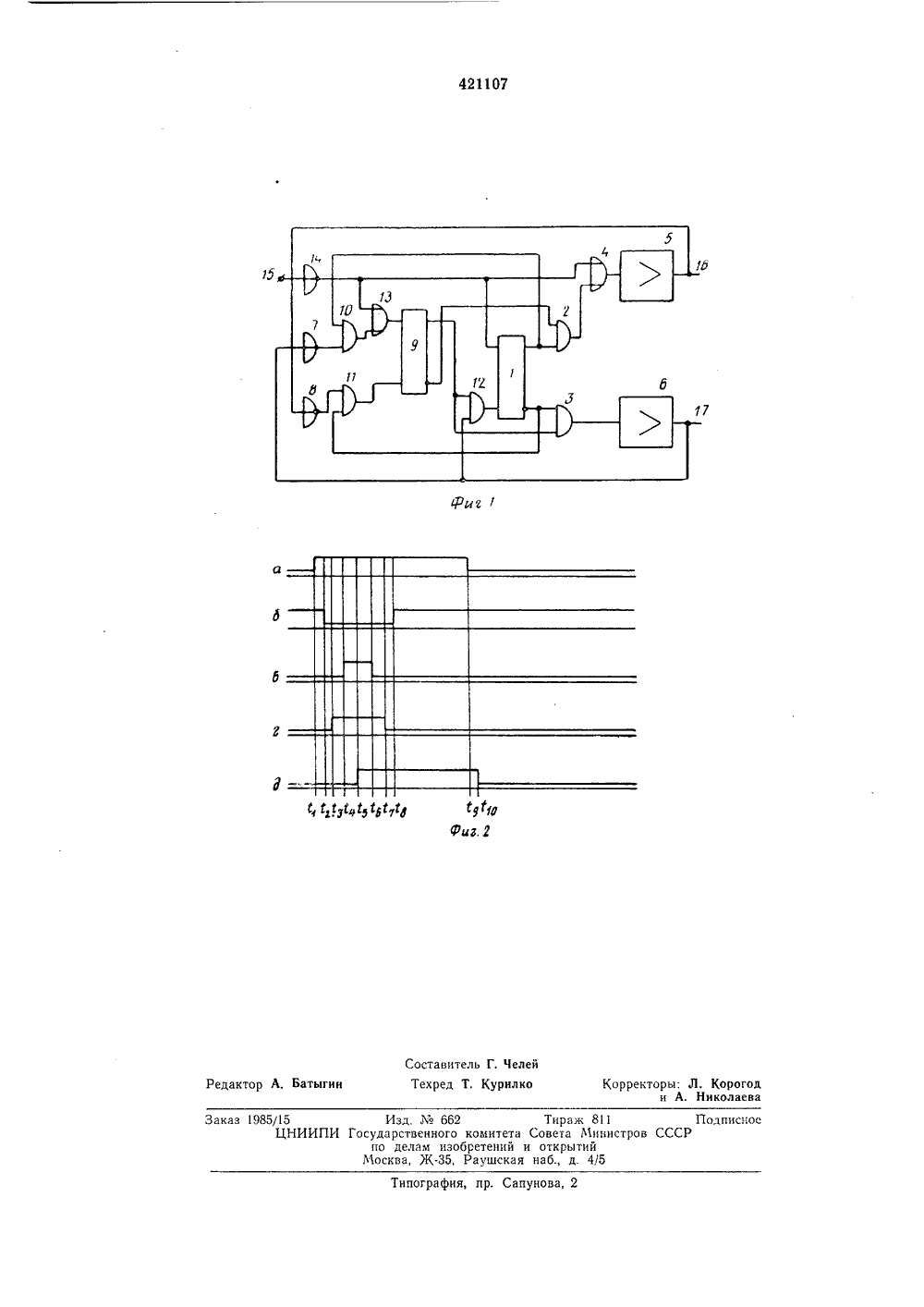

единением заявки Государственный комитеСовета Министров СССРнв делам изобретенийи открытий 2) Приорите Опубликовано 25.03,74, Бюллетень(71) Заявитель В, В. Авраменко, В. С. Понурьев и В. А, Бережециальное проектно-конструкторское бюро средств добычи нефти, транспорта и хранения газ ои том атизаци(54) ФОРМИРОВАТЕЛЬ ТАКТОВЫХ ИМПУЛЬСОВ содеро через хему 3 Изобретение относится к формирователямимпульсов и может быть использовано в устройствах цифровой вычислительной техники и автоматики.Известный формирователь тактовых импульсов, содержащий два триггера, причем выходы первого триггера через первую и вторую схемы совпадения, первую схему ИЛИ, первый и второй усилители соединены со входами двух инверторов, характеризуется зависимостью длительности противофазных тактовых импульсов от частоты запускающего сигнала, что приводит к нестабильности длительности выходных импульсов формирователя.Цель изобретения - повышение стабильностии длительности выходных импульсов,Это достигается введением в устройствотретьей, четвертой и пятой схем совпадения, второй схемы ИЛИ и третьего инвертора, соединенных с остальными блоками устройства таким образом, что формируются короткий фазный и длинный противофазный импульсы с перекрытием во времени фазного импульса противофазпым.На фиг, 1 представлена блок-схема предлагаемого устройства; на,фиг, 2 - временные диаграммы.Формирователь тактовых импульсовжит первый триггер 1, выходы которог первую схему 2 совпадения и вторую с 2совпадения, первую схему ИЛИ 4, первый усилитель 5 и второй усилитель б соединены со входами первого инвертора 7 и второго инвертора 8, второй триггер 9, третью схему 10 5 совпадения, четвертую схему 11 совпадения,пятую схему 12 совпадения, вторую схему ИЛИ 13 и третий инвертор 14, вход которого соединен с клеммой 15, связанной с источником запускающих импульсов, форма сиг пала которого представлена на фиг, 2, а.С выходных клемм 16 и 17 снимаются последовательности тактовых импульсов, форма которых изображена на фиг. 2, б и 2, в соответственно. На фиг. 2, г и фиг. 2, д соответствен но представлена форма выходных сигналов стриггеров 9 и 1; 1 - ,о - моменты времени, в которые завершаются последовательные этапы работы формирователя.Выход инвертора 14 подключен ко входам 20 первой схемы ИЛИ 4 и второй схемыИЛИ 13 и ко входу первого триггера 1. Выходы первого триггера 1 дополнительно соединены через третью схему 10 совпадения и четвертую схему 11 совпадения, а также вторую 2 Б схему ИЛИ 13 со входами второго триггера9, выходы которого подключены ко вторым входам первой схемы 2 совпадения и второй схемы 3 совпадения. Один из выходов второго триггера дополнительно соединен со входом зо первого триггера 1 через пятую схему 12 совпадения, другой вход которой подключен к выходу второго усилителя 6.Формирователь тактовых импульсов работает следующим образом.В исходном состоянии (до момента времени 1,) триггеры 1 и 9 выключены, запускающий сигнал на клемме 15 отсутствует, на клемме 16 высокий уровень напряжения, на клемме 17 - низкий. Запускающий сигнал с клеммы 15, пройдя через третий инвертор 14, первую схему ИЛИ 4 и первый усилитель 5, снимает высокий уровень напряжения с клеммы 16 (фиг. 2, б, момент времени 1 - 1).Сигнал нуль с клеммы 16, пройдя через второй инвертор 8 и четвертую схему 11 совпадения, подготовленную сигналом с инверсного выхода первого триггера 1, включает второй триггер 9 (момент времени 1 - 1,).Сигнал единица с выхода триггера 9, пройдя через вторую схему 3 совпадения, подготовленную сигналом с инверсного выхода первого триггера 1, и второй усилитель 6, образует высокий уровень напряжения па клемме 17 (фиг. 2,в, момент времени 1 з - 1).Сигнал единица с клеммы 17, пройдя через пятую схему 12 совпадения, подготовленную сигналом с выхода второго триггера 9, запускает первый триггер 1 (фиг. 2, д, моментвремени 14 - 15).Сигнал нуль с инверсного выхода первого триггера 1, пройдя через вторую схему 3 совпадения и второй усилитель 6, снимает высокий уровень напряжения ца клемме 17 (фиг. 2, в, монумент времени- ,).Сигнал нуль с клеммы 17, пройдя через первый инвертор 7, третью схему 1 О совпадения, подготовленную сигналом с выхода триггера 1, и вторую схему ИЛИ 13, отключает второй триггер 9 (фиг. 2,г, момент времени 6 7)Сигнал единица с инверсного выхода второго триггера 9, пройдя через первую схему 2 совпадения, подготовленную сигналом с выхода триггера 1, первую схему ИЛИ 4 и усилитель 5, образует высокий уровень напряжения на клемме 16 (фиг. 2, б, момент времени 1-, - 18).При отключении запускающего сигнала сигнал нуль с клеммы 15, пройдя через третий инвертор 14, поступает одновременно на вход первого триггера 1, отключая его, и на вход первой схемы ИЛИ 4, подтверждая сигнал единица па клемме 16 до того, как отключится первый триггер 1 и запретит прохождение единицы через первую схему 2 совпадения (момент 9 - ) .Для правильной работы устройства необходимо, чтобы длительность фронта запускающего сигнала не превосходила времени задержки прохождения сигнала через элемент,Предмет изобретенияФормирователь тактовых импульсов, содержащий первый триггер, выходы которого через первую и вторую схемы совпадения, первую схему ИЛИ, первый и второй усилители соединены со входами первых двух инверторов, и второй триггер, выходы которого подключены ко вторым входам первой и второй схем совпадения, о т л и ч а ю щ и й с я тем, что, с целью повышения стабильности длительности выходных импульсов, в него введены ЗО третья, четвертая и пятая схемы совпадения,вторая схема ИЛИ и третий инвертор, вход которого подключен к источнику запускающих импульсов, а выход подключен ко входам первой и второй схем ИЛИ и ко воду перЗ 5 вого триггера, причем выходы первого триггера дополнительно соединены через третью и четвертую схемы совпадения и вторую схему ИЛИ со входами второго триггера, один из выходов которого дополнительно соединен 40 со входом первого триггера через пятую схемусовпадения, другой вход которой подключен к выходу второго усилителя.Типография, пр. Сапунова, 2 Заказ 1985/15 Изд. М 662 Тираж 811 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5
