Устройство для создания единичных импульсов высокого давления

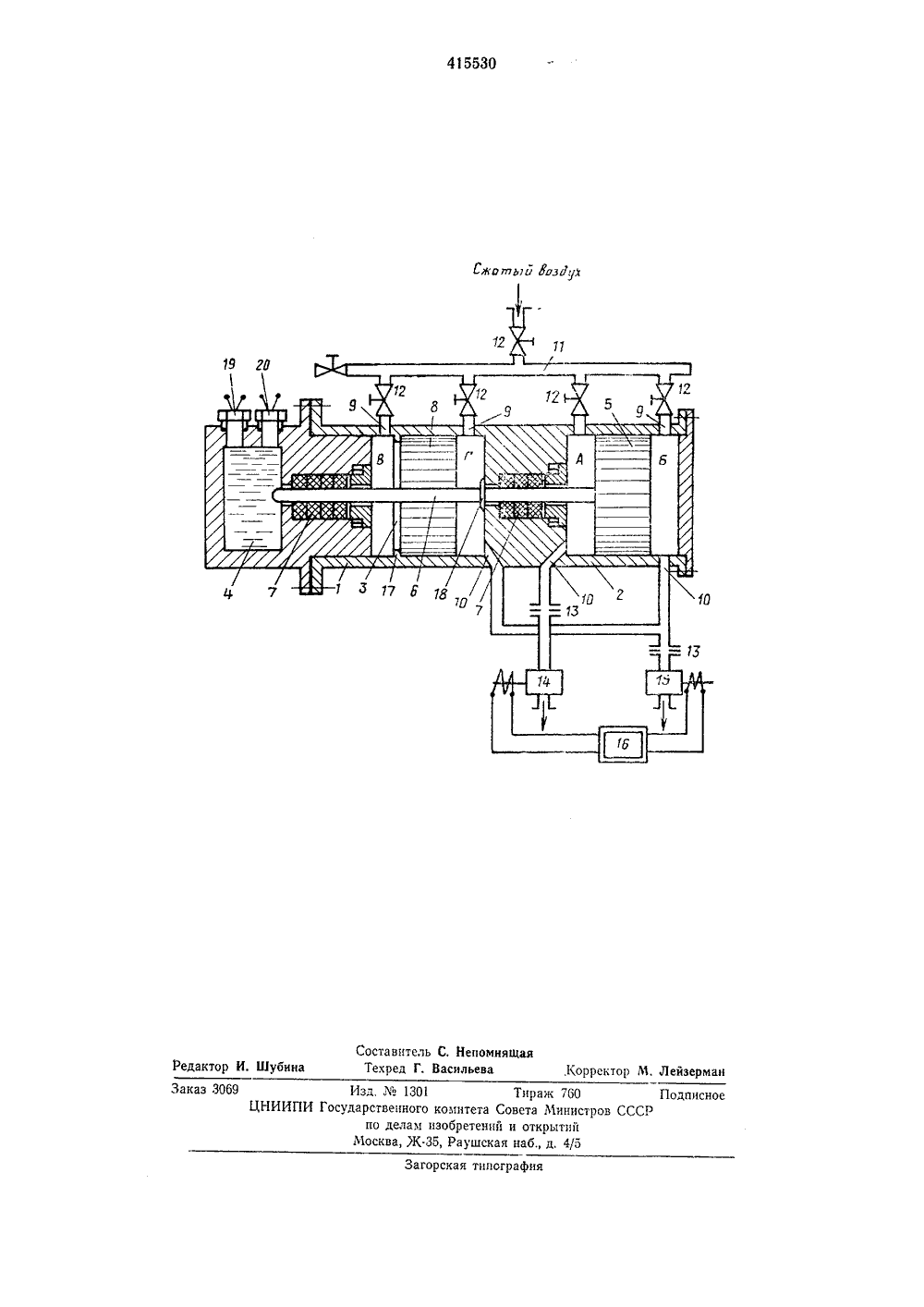

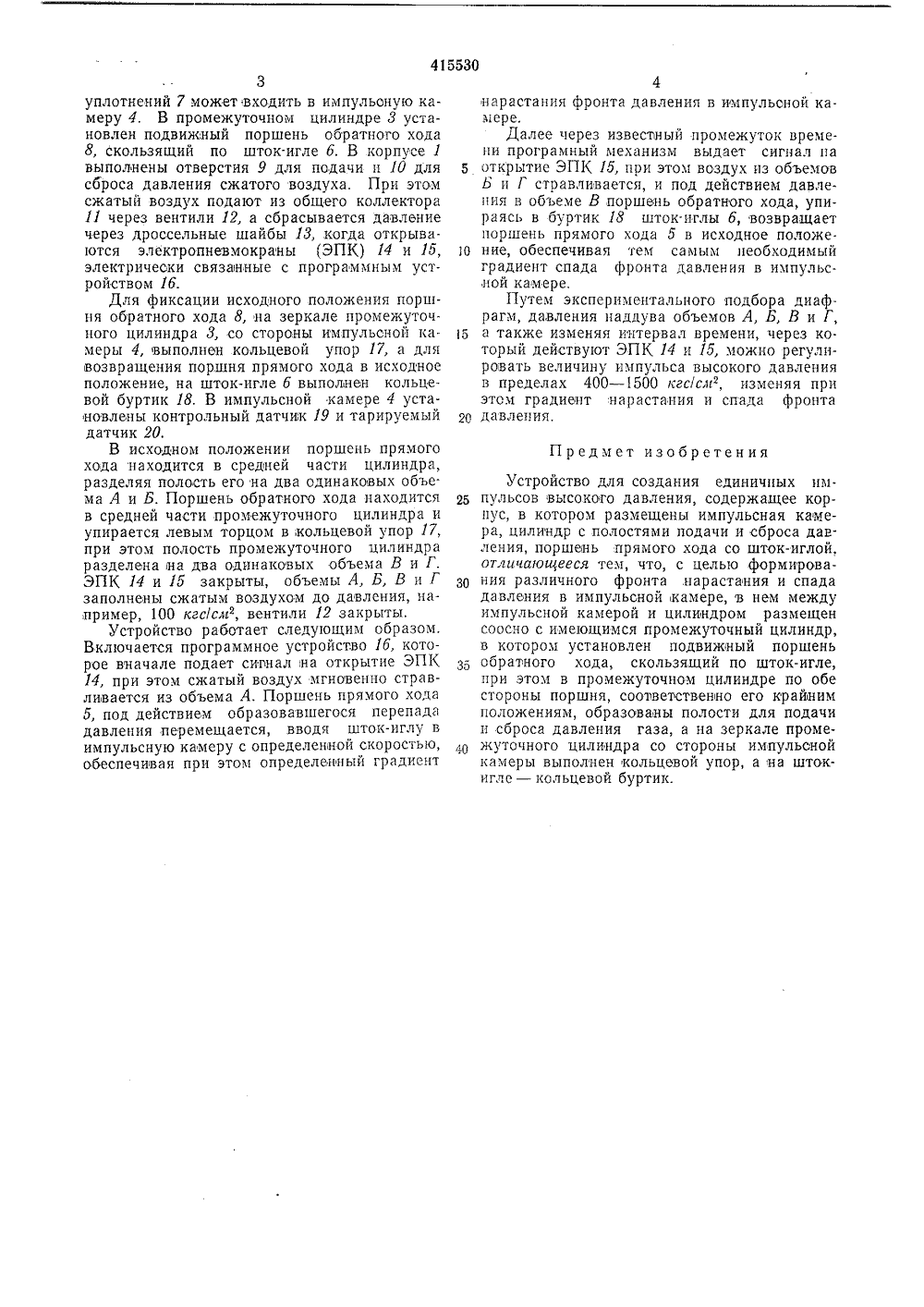

) 4 ИЬЗО ОПИСАНИЕ ИЗОБРЕТЕН ИЯ Союз Советских т.оцивлистичюских Республик(51) М,Кл. б 011 27/00 Государственный комитет Совета Министров СССР оо делам изооретвний и открытий(54) УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ЕДИНИЧНЫХ ИМПУЛЬСОВ ВЫСОКОГО ДАВЛЕНИЯ1Изобретение может быть использовано в лабораторных условиях для экспериментальной обработки или тарировки измерительных приборов, например датчиков давления.Известны устройства для создания единичных импульсов высокого давления, содержащие корпус, в котором размещена импульсная камера, заполненная жидкостью, цилиндр с полостями подачи и сброса давления газа, поршень прямого хода со шток-иглой, конец которой через систему уплотнений, разделяющих цилиндр и импульсную камеру, может входить в последнюю. Кроме того, со стороны, противоположной расположению шток-иглы, установлен разрывной болт, одним концом соединенный с поршнем, а другим - с корпусом устройства.При создании некоторого одностороннего давления на поршень разрывной болт рвется, и поршень со скоростью, соответствующей перепаду давления, вводит шток-иглу в импульсную камеру, создавая в ней импульс высокого давления.Однако при использовании известного устройства из-за неточности изготовления разрывного болта практически невозможно полу. чить импульсы высокого давления, одинаковые по величине от испытания к испытанию. Кроме того, с помощью известного устройства нельзя создать импульсы высоких давлений с наперед заданным градиентом нарастания испада,Для формирования различного фронта нарастания и спада давления в импульсной ка 5 мере в предлагаемом устройстве между импульсной камерой и цилиндром выполнен соосно с имеющимся промежуточный цилиндр,в котором установлен подвижный поршень обратного хода, скользящий по шток-игле, пе 10 ремещение которого эквивалентно перемеще.нию поршня прямого хода, причем в промежуточном цилиндре по обе стороны поршня, соответственно его крайним положениям, образованы полости для подачи и сброса давления15 газа, а для фиксации подвижного поршня в исходном положении и взаимодействия его соштоком-иглой при обратном ходе на зеркалепромежуточного цилиндра, со стороны импульсной камеры, выполнен кольцевой упор, а на20 шток-игле - кольцевой буртик.На чертеже показана принципиальная схе.ма описываемого устройства,Корпус 1 разделен на три герметичныеполости, две из которых выполнены в виде со 25 осно расположенных цилиндра 2 и промежуточного цилиндра Л. Третья полость представляет собой импульсную камеру 4, заполнен.ную жидкостью.В цилиндре 2 установлен поршень прямозО го хода 5, шток-игла б, которая через систему3уплотнений 7 может входить в импульсную камеру 4. В промежуточном цилиндре 3 установлен подвижный поршень обратного хода 8, скользящий по шток-игле б. В корпусе 1 выполнены отверстия 9 для подачи п 10 для сброса давления сжатого воздуха, При этом сжатый воздух подают из общего коллектора 11 через вентили 12, а сбрасывается давление через дроссельные шайбы 13, когда открываются электропневмокраны (ЭПК) 14 и 15, электрически связанные с программным устройством 1 б.Для фиксации исходного положения поршня обратного хода 8, на зеркале промежуточного цилиндра 3, со стороны импульсной камеры 4, выполнен кольцевой упор 17, а для возвращения поршня прямого хода в исходное положение, на шток-игле б выполнен кольцевой буртик 18. В импульсной камере 4 установлены контрольный датчик 19 и тарируемый датчик 20.В исходном положении поршень прямого хода находится в средней части цилиндра, разделяя полость его на два одинаковых объема А и Б. Поршень обратного хода находится в средней части промежуточного цилиндра и упирается левым торцом в,кольцевой упор 17, при этом полость промежуточного цилиндра разделена ща два одинаковых объема В и Г. ЭПК 14 и 15 закрыты, объемы А, Б, В и Г заполнены сжатым воздухом до давления, на,пример, 100 кгс/см, вентили 12 закрыты.Устройство работает следующим образом. Включается программное устройство 1 б, которое вначале подает ситнал на открытие ЭПК 14, при этом сжатый воздух мгновенно стравливается из объема А. Поршень прямого хода 5, под действием образовавшегося перепада давления перемещается, вводя шток-иглу в импульсную камеру с определенной скоростью, обеспечивая при этом определенный градиент 4нарастания фронта давления в импульсной камере,Далее через известный промежуток времени програмный механизм выдает сигнал паБ открытие ЭПК 15, при этом воздух из объемовБ н Г стравливается, и под действием давления в объеме В поршень обратного хода, упираясь в буртик 18 шток-иглы б, возвращаетпоршень прямого хода 5 в исходное положе 10 ние, обеспечивая тем самым необходимыйградиент спада фронта давления в импульсной камере,Путем экспериментального подбора диаф.рагм, давления наддува объемов А, Б, В и Г,1 б а также изменяя интервал времени, через который действуют ЭПК 14 и 15, можно регулировать величину импульса высокого давленияв пределах 400 - 1500 кгс/слР, изменяя приэтом градиент нарастания и спада фронта20 давления,П р едмет изобретенияУстройство для создания единичных им 2 я пульсов высокого давления, содержащее корпус, в котором размещены импульсная камера, цилиндр с полостями подачи и сброса давления, поршень прямого хода со шток-иглой, отличающееся тем, что, с целью формирования различного фронта,нарастания и спада давления в импульсной камере, в нем между импульсной камерой и цилиндром размещен соосно с имеющимся промежуточный цилиндр, в котором установлен подвижный поршень обратного хода, скользящий по шток-игле, при этом в промежуточном цилиндре по обе стороны поршня, соответственно его крайним положениям, образованы полости для подачи и сброса давления газа, а на зеркале промежуточного цилиндра со стороны импульсной камеры выполнен кольцевой упор, а на шток- игле - кольцевой буртик.415530 Сжа лапг брозд Составитель С. НепомняшаяТехред Г. Васильева Редактор И. Шубина,Корректор М, Лейзерман Загорская типография Заказ 3069 Изд. Ле 130 Тираж 760 Подписное ЦНИИПИ Государственного коьпитета Совета Министров СССР по делам изобретений и открытий Москва, Ж.35, Раушская наб., д, 4/б
