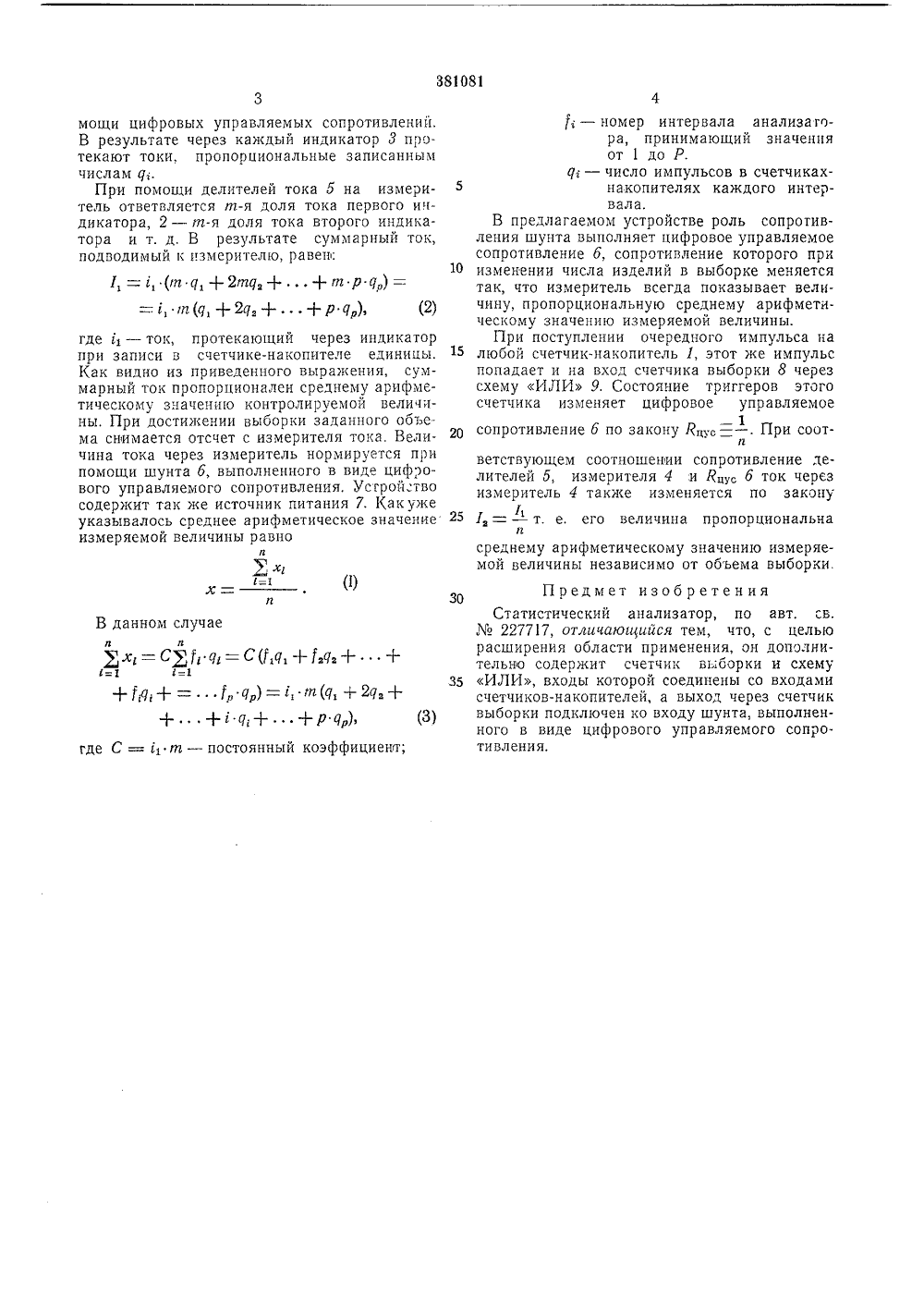

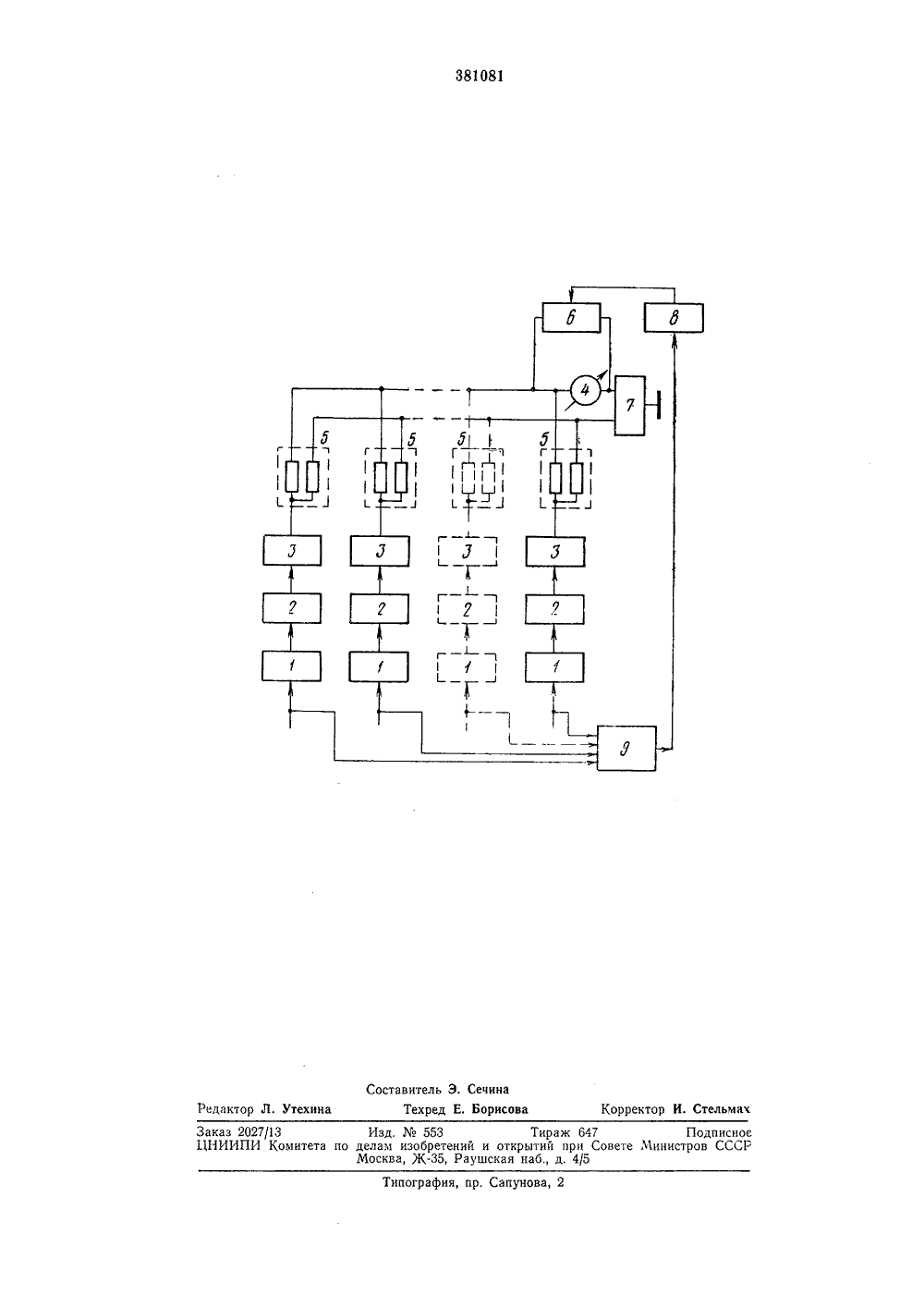

38 Ю 81 ОГЗИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союэ Советскнк Социалистических РеспубликЗависимое от авт. свидетельства227717Заявлено 29,Х 11.1971 (Эй 1730832/18-24) М. Кл. б 06 д 7/52 присоединением заявкиПриоритетОпубликовано 15,7.1973. Бюллетень21Дата опубликования описания 23 Х 11.1973 Комитет ло делам эобретений и открытийК 681.335.519.2 (088.8) ори Совете Министров СССРторыбретени аседкин и И. И, Шевченк Заявител АТИСТИЧЕСКИЙ АНАЛИЗАТО Предлагаемое устройство относится к области вычислительной техники и может быть использовано в электронных приборах статистической обработки информации.Известен статистический анализатор, который имеет многоканальный вход и содержиг счетчики-накопители, цифровые управляемые сопротивления, индикаторы, источник пита ния, делители тока на двух резисторах и измеритель тока с шунтом. Каждому интервалу статистического распределения соответствует свой канал со счетчиком-накопителем, цифровое управляемое сопротивление и делитель тока.Недостатком известной схемы является то, что отсчет среднего арифметлческого значения контролируемой величины снимается с измерителя тока только при достижении выборки заданного объема, Действительно, ток через измеритель пропорттионален числителю формулы для определения среднего арифметического значения измеряемой величины: фметичею можно в выборследовательно, отсчет среднего ар ского значения по этому измерител вести только для одинаковых объем ки, т. е. и = сопз, Целью изооретения является определениесреднего арифметического значения исслед; емой величины независимо от объема выборки.Эта цель достигается тем, что в качестве 5 ш нта измерителя тока используется цифровоеуправляемое сопротивление, вход которого через дополнительно введенные счетчик и схему ИЛИ подключен ко входам всех счетчиков- накопителей анализатора.10 На чертеже приведена блок-схема предлагаемого устройства.Устройство работает следующим образом, Перед началом работы счетчики-накопители 1 устанавливают в нулевое положение. При 15 этом сигналы на выходах цифровых управляемых сопротивлений 2 равны нулю, т. е. индикаторы 3 обесточены.Ток через измеритель 4 также не протекает.При вводе информации на входы устройства 20 счетчики-накопители подсчитывают импульсы,поступающие по соответствующим каналам.Так осуществляется регистрация числа попаданий контролируемой величины в соответствующии интервал статистического распределе ния. В результате текущий ряд значений контролируемой величины преобразуется в упорядоченное статистическое распределение, зафиксированное в счетчиках-накопителях.Число импульсов, подсчитанное счетчиками, 30 преобразуется в аналоговую величину при помощи цифровых управляемых сопротивлений. В результате через каждый индикатор 3 протекают токи, пропорциональные записанным числам д,.При помощи делителей тока 5 на измеритель ответвляется т-я доля тока первого индикатора, 2 - т-я доля тока второго индикатора и т. д. В результате суммарный ток, подводимый к измерителю, равен:1 г = г(т дг + 2 тц, + + т р др) = - ,; . т (д, + 2 д 2 + + р др), (2)где гг - ток, протекающий через индикатор при записи в счетчике-накопителе единицы. Как видно из приведенного выражения, суммарный ток пропорционален среднему арифметическому значению контролируемой вели ины. При достижении выборки заданного объе ма снимается отсчет с измерителя тока. Величина тока через измеритель нормируется при помощи шунта б, выполненного в виде цифрового управляемого сопротивления. Устрой.тво содержит так же источник питания 7. Какуже указывалось среднее арифметическое значение измеряемой величины равнои, - номер интервала анализагора, принимающий значения от 1 до Р.гг; - число импульсов в счетчиках накопителях каждого интервала.В предлагаемом устройстве роль сопротивления шунта выполняет цифровое управляемое сопротивление б, сопротивление которого при 10 изменении числа изделий в выборке меняетсятак, что измеритель всегда показывает величину, пропорциональную среднему арифметическому значению измеряемой величины.При поступлении очередного импульса на 15 любой счетчик-накопитель 1, этот же импульспопадает и на вход счетчика выборки 8 через схему ИЛИ 9. Состояние триггеров этого счетчика изменяет цифровое управляемое1сопротивление б по закону Яц: в . При соотиветствующем соотношении сопротивление делителей 5, измерителя 4 и Яцу, б ток через измеритель 4 также изменяется по закону 25 1, = вт. е, его величина пропорциональнаггсреднему арифметическому значению измеряемой величины независимо от объема выборки.Предмет изобретенияСтатистический анализатор, по авт. св.Мо 227717, отлггггающийся тем, что, с целью расширения области применения, он дополнительно содержит счетчик выоорки и схему 35 ИЛИ, входы которой соединены со входамисчетчиков-накопителей, а выход через счетчик выборки подключен ко входу шунта, выполненного в виде цифрового управляемого сопротивления.381081 Составитель Э. Сечина Техред Е. Борисова Корректор И. Стельмах Редактор Л. Утехина Типография, пр. Сапунова, 2 Заказ 2027/13 Изд. Ме 553 Тираж 647 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., ц. 4/5
