Формирователь импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

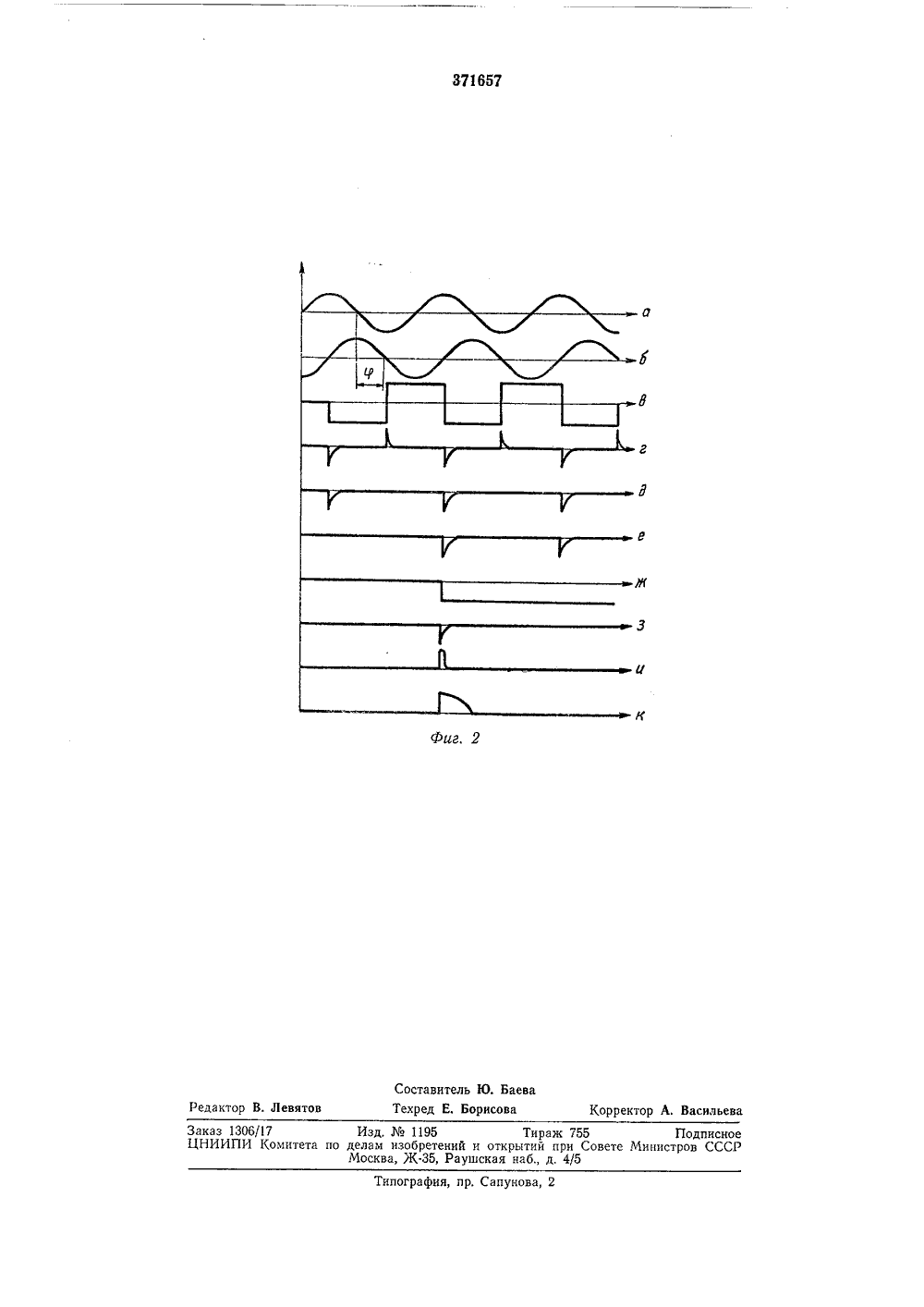

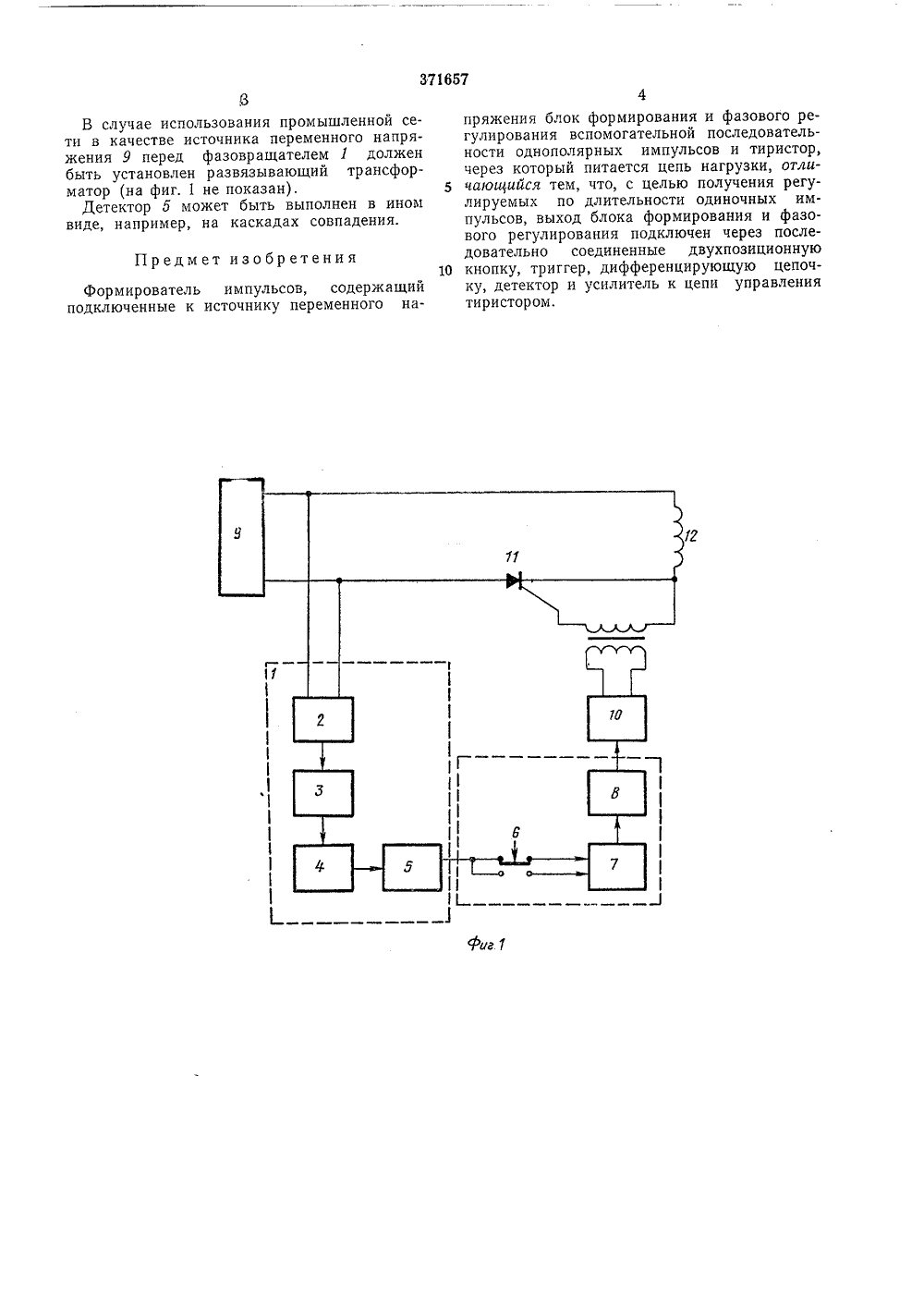

СА 37 657 ОПИ НИЕ ИЗОБРЕТЕНИЯ Сова Соаетовиа Социалнотнчеони РеолубливК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 24,И 1,1970 (Ла,1471767(24-7)с присоединением заявкиМ, Кл. Н 02 р 13/16 Н 02 гп 1/08ПриоритетОпубликованоДата опублик Комитет оо делам иаобретений и отирмтиЯ ори Совете Министров СССР,1Изобретение относится к области электротехники и может найти применение, например, в импульсных рентгеновских установках.Известные устройства для формирования и выделения отдельных полупериодов и определенных серий полупериодов переменного напряжения имеют тот недостаток, что с их помощью нельзя регулировать длитеьность одиночных импульсов.Предложенный формирователь отличается тем, что выход блока формирования и фазового регулирования подсоединен через последовательно соединенные двухпозиционную кнопку, триггер, дифференцирующую цепочку, детектор и усилитель к цепи управления тиристором. Эти отличия позволяют выделить одиночные импульсы и регулировать их длительность в пределах одного полупериода переменного напряжения.На фиг. 1 представлена блок-схема предлагаемого устройства; на фиг. 2 - диаграммы напряжений на выходе отдельных узлов устройства.Устройство содержит блок формирования и фазового регулирования 1 запускающих импульсов, выполненный в виде фазовращателя 2, формирователя прямоугольных импульсов 8 дифференцирующей цепочки 4 и детектора 5, двухпозиционную кнопку б, триггер 7, дополнительный детектор 8. Вход фазовращагеля 2 соединен с источником переменного напряжения 9, а выход детектора 8 через усилитель 10 - с управляемым тиристором 11, подключенным к источнику переменного напряжения 9 последовательно с нагрузкой 12.Принцип работы предлагаемого устройства заключается в следующем.Переменное напряжение (фиг. 2, а) после 10 фазовращателя 2 (фиг, 2,б), обеспечивающего регулируемый сдвиг фазы выходного напряжения относительно фазы источника переменного напряжения 9 от 0 до 180 (на фиг. 2 ср=90), преобразуется в прямоугольные им 1 з пульсы (фиг. 2,в) формирователем 3. Последифференцирования прямоугольных импульсов (фиг. 2,г) цепочкой 4 и выделения одно- полярных импульсов (фиг. 2,д) детектором 5 импульсы поступают через кнопку б на триг гер 7 и приводят его в исходное состояние.При нажатии кнопки б (фиг. 2,е) триггер 7 опрокидывается (фиг. 2,ж), Выделенный детектором 8 передний фронт импульса с триггера 7 (фиг. 2,з) формируется усилителем 10 25 в импульс тока (фиг. 2,и), который открывает управляемый тиристор 11. Длительность импульса в нагрузке 12 (фиг. 2,к) может регулироваться фазовращателем 2 в пределах одного полупериода переменного напряже ни я.371657 12 8В случае использования промышленной сети в качестве источника переменного напряжения 9 перед фазовращателем 1 должен быть установлен развязывающий трансформатор (на фиг. 1 не показан),Детектор 5 может быть выполнен в ином виде, например, на каскадах совпадения. Предмет изобретения Формирователь импульсов, содержащийподключенные к источнику переменного на 4пряжения блок формирования и фазового регулирования вспомогательной последовательности однополярных импульсов и тиристор, через который питается цепь нагрузки, отли- Б чаюиийся тем, что, с целью получения регулируемых по длительности одиночных импульсов, выход блока формирования и фазового регулирования подключен через последовательно соединенные двухпозиционную 10 кнопку, триггер, дифференцирующую цепочку, детектор и усилитель к цепи управления тиристором.371657 Фиг. 2 Составитель Ю. БаеваТехред Е. Борисова Корректор А. Васильева Редактор В. Левятов Типография, пр. Сапунова, 2 Заказ 1306/17 Изд,1195 Тираж 755 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб д, 4/5
СмотретьЗаявка
1471767
И. Д. Воронин, Е. Н. Гагин, А. Н. Лепорский, А. С. Морозов
МПК / Метки
МПК: H02M 1/08
Метки: импульсов, формирователь
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/3-371657-formirovatel-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Формирователь импульсов</a>
