Ультразвуковой сигнализатор уровня

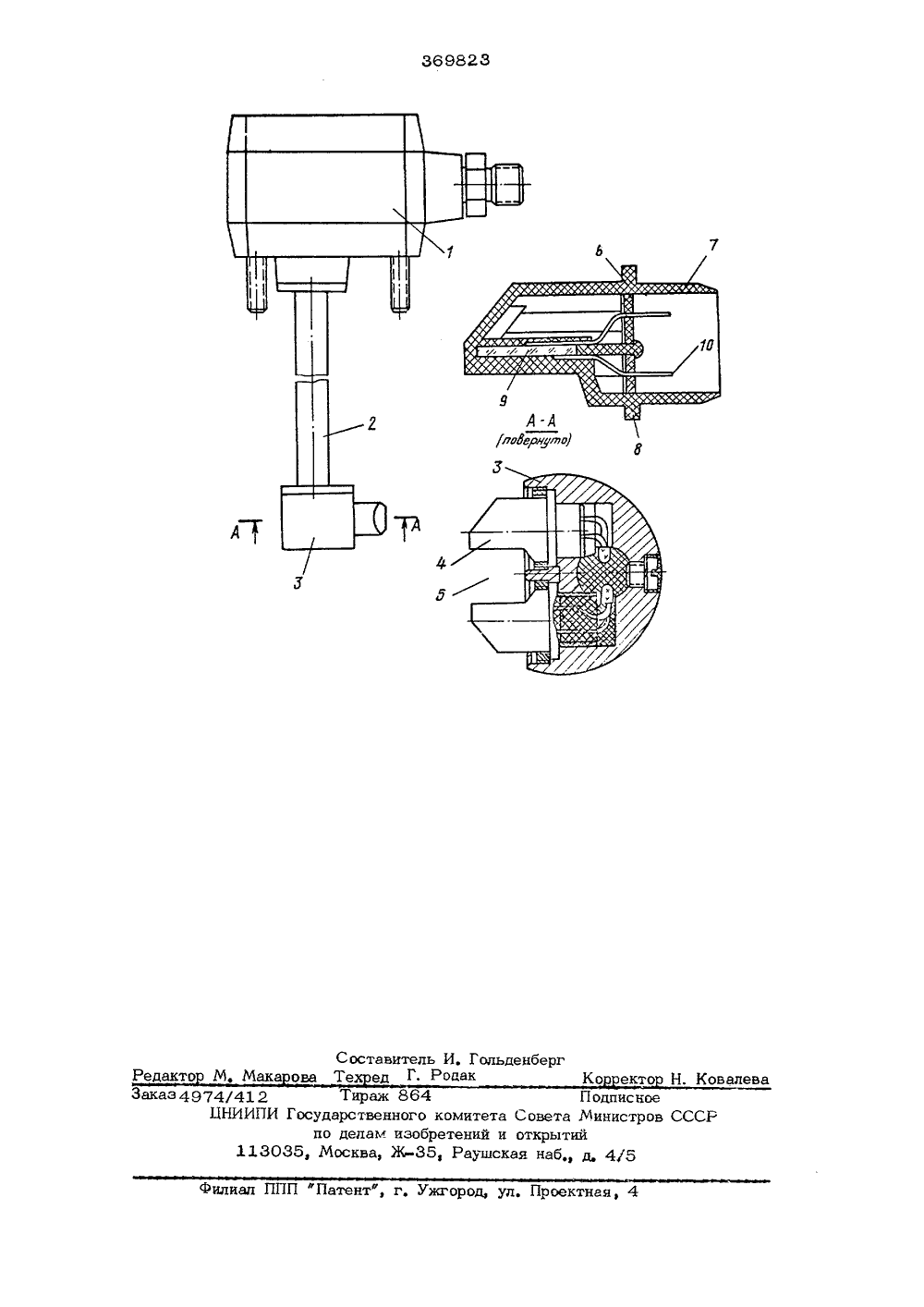

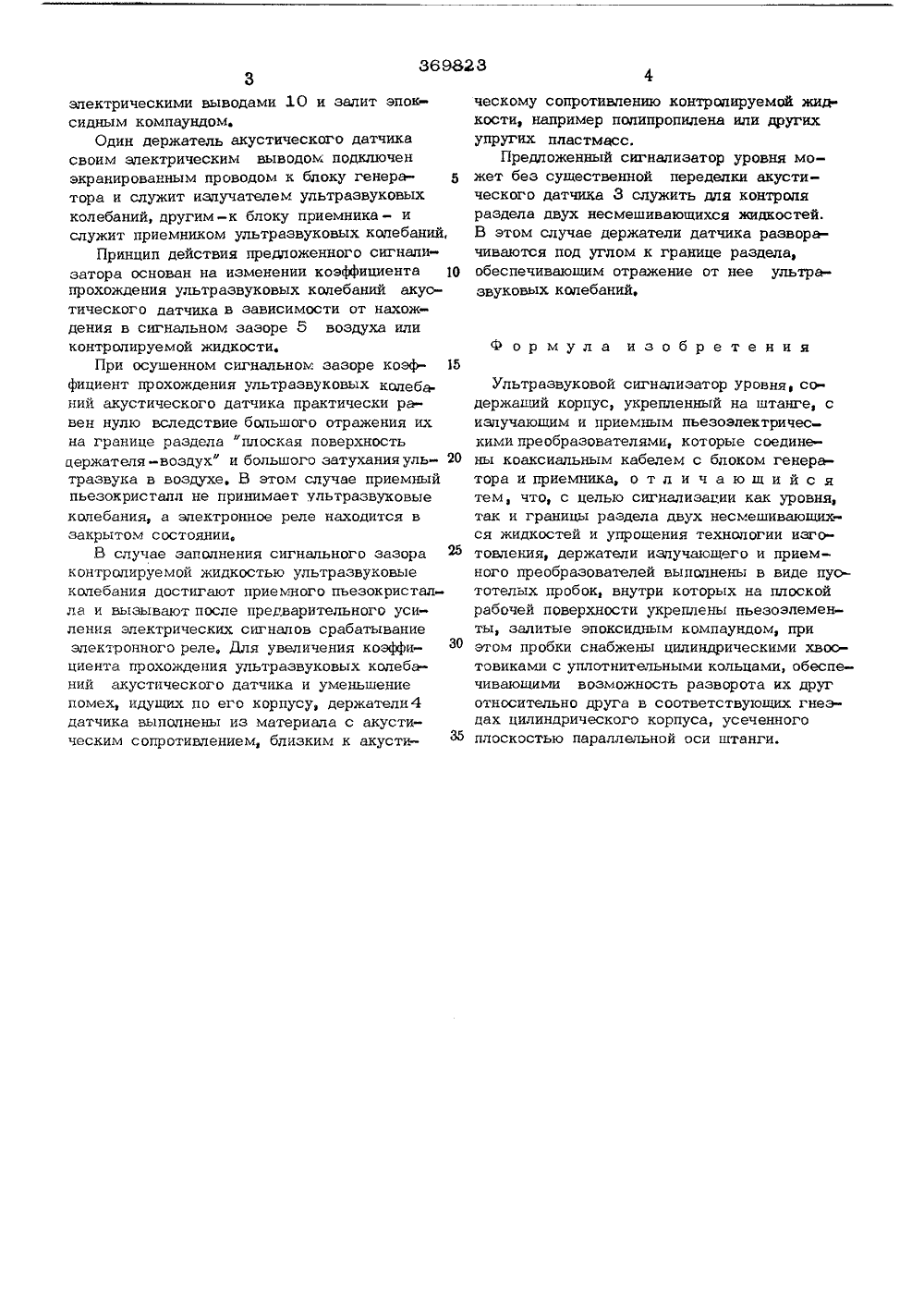

(11) 369823 ИЗОБРЕТЕН ИяК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(45) Дата опубликования описания 15,11,7 51) М. Кл.з С 01 Г 23/28 Государственный номите Совета Министров СССР по делам изобретений и открытий"Нефтехимавтомат" 54) УЛЬТРАЗВУКОВОЙ СИГНАЛИЗАТОР УРОВНЯ Изобретение относится к области приборостроения и может найти применение натранспорте и нефтебазж, а также в нефтной, нефтедобывающей и нефтехимическойпромышленностях,Известные ультразвуковые сигнализаторы уровня, содержащие корпус, укрепленный на штанге, с излучающим и приемнымпьезоэлектрическими преобразователями, которые соединены коаксиапьным кабелем сблокомгенератора и приемника, не позволяют контролировать границу раздела двухнесмешивающихся жидкостей и имеют сложную и трудоемкую технологию изготовления,Предложенный сигнализатор отличаетсяот известных тем, что держатели излучающего и приемного преобразователей выполнены в виде пустотелых пробок, внутри которых на плоской рабочей поверхности укреплены пьезоэлементы, залитые эпоксиднымкомпаундом, при этом пробки снабжены цилиндрическими хвостовиками с уплотнительными кольцами, обеспечивающими возможность разворота их друг относительно друга в соответствующих гнездах цилиндрического корпуса, усеченнного плоскостью, параллельной оси штанги,Такое выполнение позволяет контролировать как уровень, так и границу разделадвух несмешивающихся жидкостей и значительно упростить технологию изготовления.На чертеже показан предложенный ультразвуковой сигнализатор уровня.Сигнализатор содержит коробку 1 с ра:-ь.мещенными в ней блоками генератора и приемника, удлинительную штангу 2 и акустический датчик 3,В акустический датчик входят два держателя 4, которые размещены в его корпусе1 б параллельно друг другу своими плоскими рабочими поверхностями и образуют между собой сигнальный зазор 5, Каждый держательвыполнен в виде пустотелой пробки 6, снабженной цилиндрическим хвостовиком 7 и20 уплотнительным кольцом 8, позволяющимобеспечить возможность его разворота в соответствующем гнезде корпуса акустического датчика, В полости держателя на плоскойрабочей поверхности, смоченной маслом, закреплен пьезоэлектрический кристалл 9 сэлектрическими выводами 10 и залит эпоксидным компаундом.Один держатель акустического датчика своим электрическим выводом подключен экранированным проводом к блоку генератора и служит излучателем ультразвуковых колебаний, другим-к блоку приемника - и служит приемником ультразвуковых колебаний,Принцип действия предложенного сигнализатора основан на изменении коэффициента ц 1 прохождения ультразвуковых колебаний акустического датчика в зависимости от нахождения в сигнальном зазоре 5 воздуха или контролируемой жидкости.При осушенном сигнальном зазоре коэф фициент прохождения ультразвуковых колеба. ний акустического датчика практически равен нулю вследствие большого отражения их на границе раздела фплоская поверхность держателя-воздух" и большого затуханияуль тразвука в воздухе, В этом случае приемный пьезокристалл не принимает ультразвуковые колебания, а электронное реле находится в закрытом состоянии.В случае заполнения сигнального зазора контролируемой жидкостью ультразвуковые колебания достигают приемного пьезокристалла и вызывают после предварительного усиления электрических сигналов срабатывание электронного реле. Для увеличения коэффи- З 11 циента прохождения ультразвуковых колебаний акустического датчика и уменьшение помех, идущих по его корпусу, держатели 4 датчика выполнены из материала с акустическим сопротивлением, близким к акустическому сопротивлению контролируемой жидкости, например полипропилена или другихупругих пластмасс,Предложенный сигнализатор уровня может без существенной переделки акустического датчика 3 служить для контроляраздела двух несмешивающихся жидкостей.В этом случае держатели датчика разворачиваются под углом к границе раздела,обеспечивающим отражение от нее ультразвуковых колебаний,Ф ормула изобретенияУльтразвуковой сигнапизатор уровня, содержащий корпус, укрепленный на штанге, с излучающим и приемным пьезоэлектрическими преобразователями, которые соединены коаксиальным кабелем с блоком генератора и приемника, о т л и ч а ю щ и й с я тем, что, с целью сигнализации как уровня, так и границы раздела двух несмешивающихся жидкостей и упрощения технологии изготовления, держатели излучающего и приемного преобразователей выполнены в виде пустотелых пробок, внутри которых на плоской рабочей поверхности укреплены пьезоэлементы, залитые эпоксидным компаундом, при этом пробки снабжены цилиндрическими хвостовиками с уплотнительными кольцами, обеспечивающими возможность разворота их друг относительно друга в соответствующих гнездах цилиндрического корпуса, усеченного плоскостью параллельной оси штанги.369823Составитель И. Гольденберг Редакто М, Мака ова Те ед Г. Родак Ко екто Н. Ковалева Заказ 4974/41 2 Тираж 864 П оддис ное 11 НИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж 35, Раушская набд, 4/5Филиал ППП фПатентф, г, Ужгород, ул. Проектная, 4
