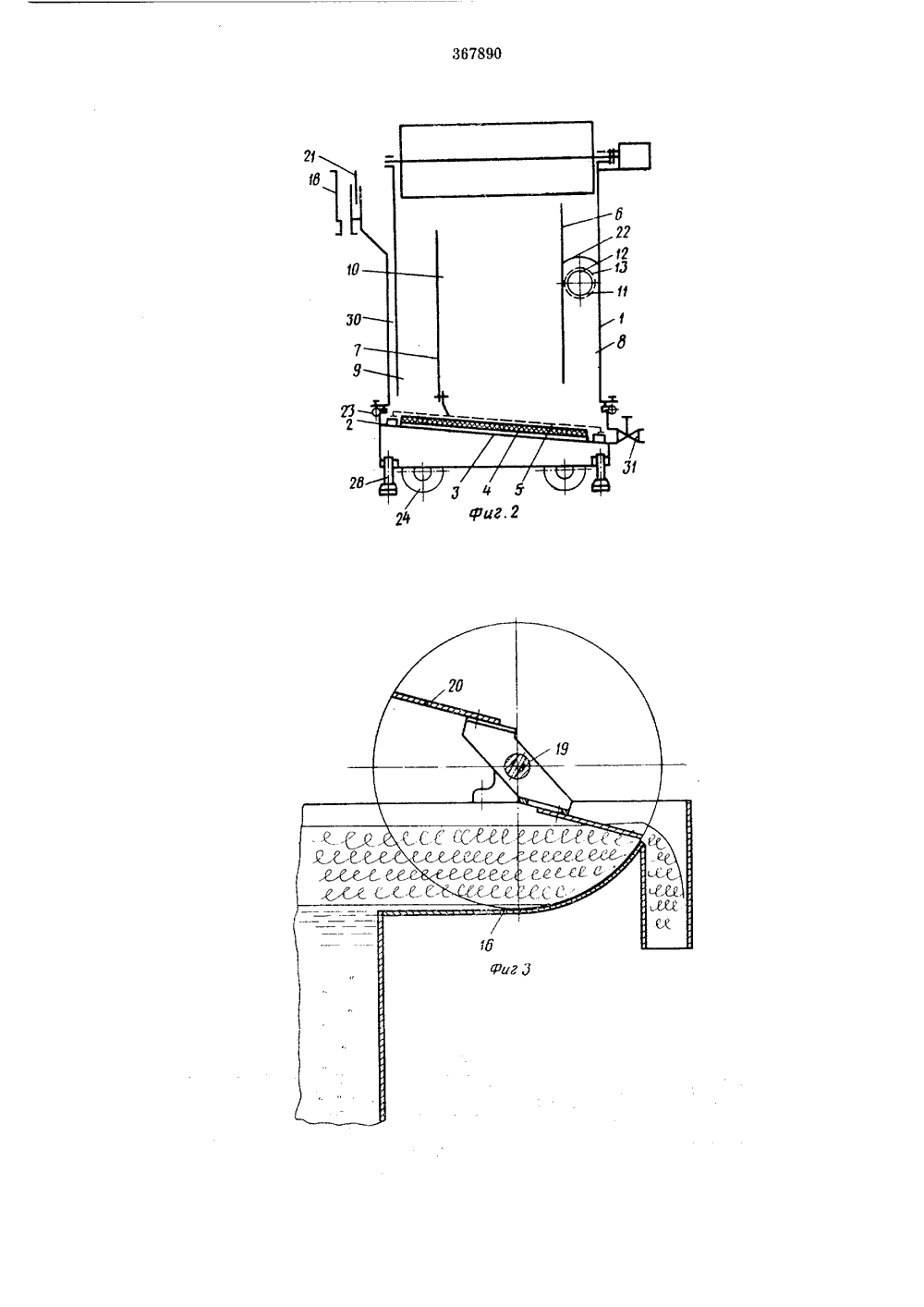

367890 О П И С А Н И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сотов Саветони Социвлистичесних Республикс присоединением заявки Я ДМ Приоритет ытий квобретеии Опубликовано 26,1,1973, Бюллетень9 К 664.О 34.2 (088,8) ри Совете 1 йинистрое СССР, Д, Мучник, ф, Х. Лерман, Б. М. Матов и А. И. Черны роектно-конструкторский технологический институт Министерст пищевой промышленности Молдавской ССРаявитель УСТРОЙСТВО ДЛЯ ЭЛЕКТРОфЛОТАЦИИ ВЗВЕШЕН ЧАСТИЦ ИЗ ЖИДКОСТИ Изобретение относится к оборудованию для выделения твердых частиц из жидкости электрофлотацией и может быть использовано в производстве крахмала из кукурузы для выделения глютена из глютеновой суспензии.Известны устройства для электрофлотации взвешенных частиц из жидкости, выполненные в виде вертикальной емкости, снабженной электродами, вертикальными перегородками, не доходящими до днища и отделяющими впу скную и выпускную зоны емкости от рабочей зоны, питающей трубой с продольной щелью для подвода суспензии, расположенной во впускной зоне, приспособлением для выгрузки пенного слоя твердых частиц, сборником по следних, расположенным снаружи верхней части емкости, и переливной коробкой для отвода осветленной жидкости.Для повышения эффективности процесса электрофлотации в предлагаемом устройстве 20 емкость снабжена камерой для отделения крупных пузырей воздуха из поступающей суспензии, расположенной возле сборника твердых частиц и сообщающейся с питающей трубой, выполненной с переменным сечением 25 и установленной внутри ситчатого цилиндра. Приспособление для выгрузки пенного слоя твердых частиц состоит из расположенной над сборником последних изогнутой направляющей и установленного над ней вала с тан нциально прикрепленными к нему лопа51 ми,На фиг. 1 схематично изображено предлагаемое устройство, продольный разрез; на фиг, 2 - то же, поперечный разрез; на фиг. 3 - приспособление для выгрузки пенного слоя твердых частиц.Устройство выполнено в виде вертикальной емкости 1 с наклонным днищем 2, на котором на пластине 8 из электроизоляционного материала укреплена графитовая плита-анод 4, а над ним натянута металлическая сетка-катод 5. Емкость снабжена вертикальными перегородками б и 7, не доходящими до днища и отделяющими впускную 8 и выпускную 9 зоны от рабочей зоны 10, расположенной во впускной зоне, и питающей трубой 11 с продольной щелью 12 для подвода суспензии, выполненной с переменным сечением и установленной внутри сптчатого цилиндра 13. Емкость имеет также камеру 14 для отделения крупных пузырей воздуха пз поступающей суспензии, сообщающуюся с питающей трубой и имеющую патрубок 15 для подвода суспензии, приспособление для выгрузки пенного слоя твердых частиц с изогнутой направляющей 1 б, сборник 17 твердых частиц, укрепленный снаружи емкости, и переливную коробку 18 для отвода осветленной жидкости.Приспособление для выгрузки пенного слоя твердых частиц состоит из расположенной над сборником последних изогнутой направляющей 16 и установленного над ней вала 19 с тангенциально прикрепленными к нему лопастями 20. Камера 14 расположена снаружи емкости 1 возле сборника 17. В переливной коробке 18 установлен шибер 21, регулирующий уровень жидкости в устройстве. Над питающей трубой укреплен козырек 22. Емкость состоит из двух разъемных частей, соединенных откидными болтами 23. Верхняя часть емкости снабжена колесами 24 с вертикальным шкворнем 25 во втулке 26 и нажимным винтом 27. Нижняя часть установлена на регулируемых опорах 28.Устройство работает следующим образом.Суспензия, содержацая глютен, подается по патрубку 15 в камеру 14, где из нее выделяются крупные пузыри воздуха, Далее суспензия по питающей трубе 11 поступает в емкость 1 и равномерно распределяется в ней. Из впускной зоны 8 суспензия поступает в рабочую зону 10. Ситчатый цилиндр 13, козырек 22 и перегородка 6 успокаивают поток суспензии и обеспечивают ее ламинарное движение в рабочей зоне. Электроды 4 и 5 включаются в сеть постоянного тока. В результате электролиза воды выделяются пузырьки водорода и кислорода диаметром 30 - 50 мк, что позволяет отделять частицы глютена размером 1 - 2 мк. При помощи газовых пузырьков частицы глютена транспортируются на поверхность жидкости и образуют сплошной пенный слой уплотненного глютена, который лопастями 20 по изогнутой направляющей 16 без разрушения удаляется через патрубок 29 в сборник 17. Осветленная жидкость поступает по каналу30 в переливную коробку 18 и удаляется из нее, Для быстрой и эффективной промывки устройства освобождаются откидные болты 23, 5 соединяющие верхнюю и нижнюю части емкости, С помощью нажимных винтов 27 верхняя часть емкости приподнимается над нижней и благодаря наличию колес 24 легко откатывается в сторону. Спускной кран 31 от крывается. Устройство промывается. Предмет изобретенияУстройство для электрофлотации взвешен ных частиц из жидкости, например глютенаиз глютеновой суспензии, выполненное в виде вертикальной емкости, снабженной электродами, вертикальными перегородками, не доходящими до днища и отделяющими впускную 20 и выпускную зоны, емкости от рабочей зоны,питающей трубой с продольной щелью для подвода суспензии, расположенной во впускной зоне, приспособлением для выгрузки пенного слоя твердых частиц, сборником послед них, расположенным снаружи емкости, и переливной коробкой для отвода осветленной жидкости, отличающееся тем, что, с целью повышения эффективности процесса, емкость снабжена камерой для отделения крупных пу- ЗО зырей воздуха из поступающей суспензии, расположенной возле сборника твердых частиц и сообщающейся с питающей трубой, выполненной с переменным сечением и установленной внутри ситчатого цилиндра, а приспособ ление для выгрузки пенного слоя твердых чагиц состоит из расположенной над сборникомпсследних изогнутой направляющей и установленного над ней вала с тангенциально прикрепленными к нему лопастями.
