Устройство для частотного управления гистерезисным электродвигателем
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 365788
Текст

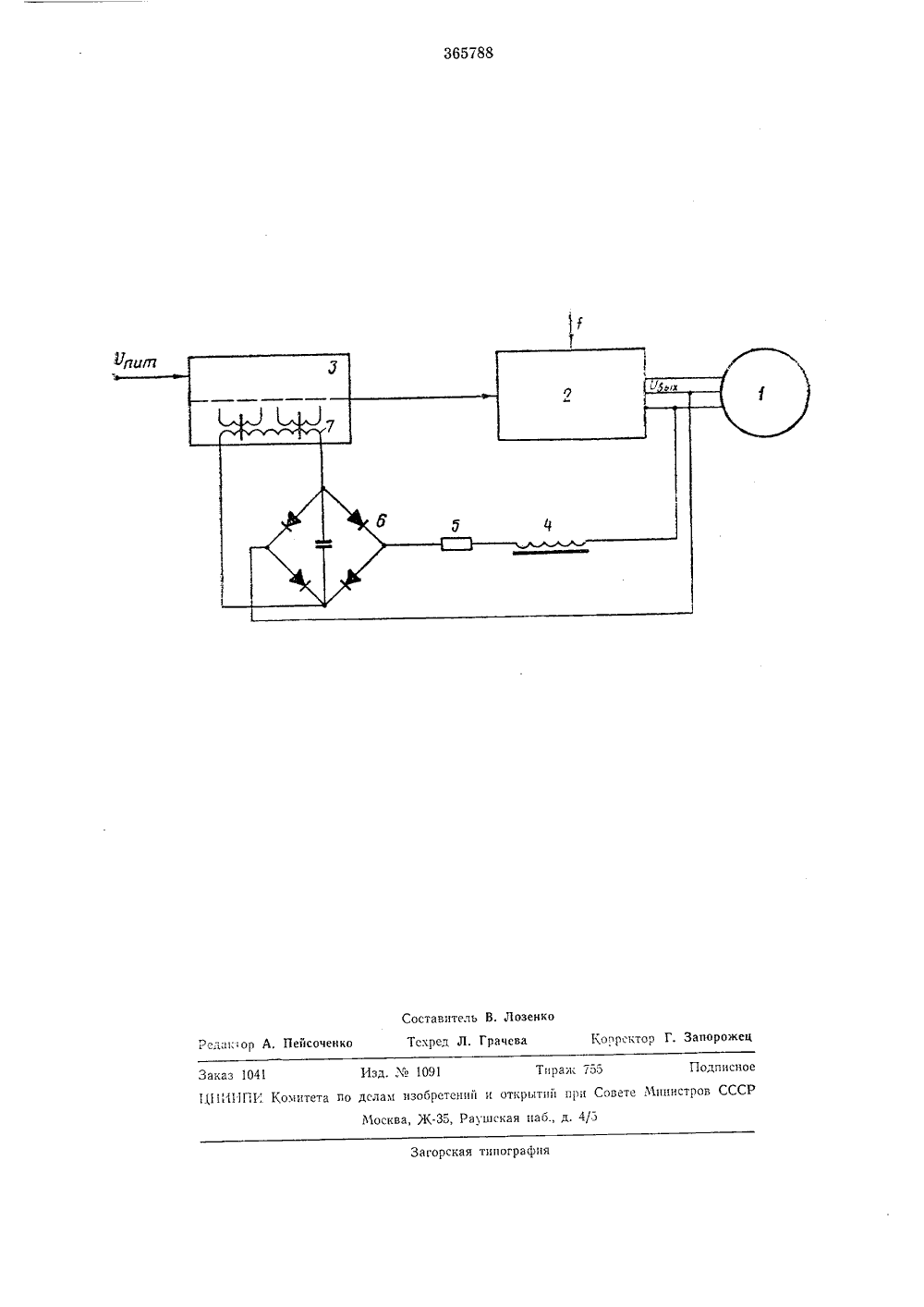

Союз СаеетскитСоциалистическими Респубпив ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимо идетельства М а вт. аявлеио 201970присос;пшеицем з хл. Н 02 р 130 Н 02 р 5/34 7552,124 явки Л"е Коатнтет по денем зосретеинй н открытий)иуолцковаио 08.1.1973. Бюллетень М б при Сонете МнимСССРДК б 21.313,323(088.8) ата опубликования описания 28.Ъ.1973. Авторы1 зобретеш П. Вылегжанин и В. С, Лип 5 Р 4; 3.311 ъ 1" 1 Ь 7 Ц 1 в Йвител УСТРОЙСТВО ДЛЯ ЧАСТОТ ГИСТЕРЕЗИСНЪМ ЭЛЕК ГО УПРАВЛЕНИЯОДВИГАТЕЛЕМ 2 ку 11 диой площади=- соп;1,которая определяется параметрами дросселя. Напряжение на выходе выпрямителя равно разности между выходным цапряжением инвертора и напряжением иа дросселе. Регулятор напряжения выполнен так, что при увеличении тока -1 управления в обмотке управления магнитного усилителя напряжение иа выходе ицвертора уменьшается. В результате ;1 ействия отрицательной обратной связи устацявливяетс 51 тякое ияпряжеиие, кОторое сводит к минимуму приращение1. Если частота уменьшается, то при постоянной величине с иа выходе выпрямителя появляется напряжение, которое обуславливает увеличение1. Под действием тока напряжение ца выходе иивертора уменьшается до величиныГ Кг;1 е 1( - посТ 051 мый параметр ведливо для с леция обмото 1 теля равны ц дзя реязь значениях акт спра- отив- сили 1 НЫХток(3) те с 1;, - па ри Известны устройства для частотного управления гистерезисцым электродвигателем, содерж 11 щие ипвертор и реглятор няпр 5 жеиия,выполненный иа двух мультивибраторах имагнитном усилителе с обмоткой управления, 5подключеццои через цепь обратной связи квыходу ицвертора,Цель изобретения в упрощен конструкцииустройства и обеспечение линейной зависимости между выходным напряжением иивертора и частотой. Это достигается тем, что впредлагаемом устройстве обмотка управленияподключена к выходу ицвертора через выпрямитель, резистор и дроссель насыщения.На чертеже представлена схема описываемого устройства.Гистерезисиый электродвигатель 1 подключен к выходным клеммам ицвертора 2, который получает питание от источника постоянного тока через регулятор напряжения 3, вы Эполиениый иа двух мультивибраторах и магнитном усилителе. Соедипецш 1 е последовательно дроссель пасыпения 4, резистор 5 ивыпрямитель 6 подключены к выходным клемъЯм иивертора 2, а выход выпрямителя соедииеи с обмоткой 7 управления магнитного уси;п 1 тел я.Прц изменении частоты 1 и амплитуды выходного напряжения 1 ицвертора на дросселепасыцеиия сохраняется постоянство вольтсе цш 1 й коэффициент, опре;ами схемы. Выражение (2)лучая, когда активные сопрс дросселя и магнитноголю.иых двигателей ири коисивиых сопротивлений обм11= 1+ 1,жение па вь 1 ходе инверторнулевой частоте. Это условие близко к оптимальному для случая получения максимального момента двигателя ири допустимой токовой нагрузке инВерторя Б широком Диапазоне частот.Предмет изобретенияУстройство для частотного управления гистерезисным электродвигателем, содержащее иивертор и регулятор напряжения, Выполнениый иа двух мультивибраторах и магнитном усилителе с обмоткой управления, подключениои через цепь обратной связи к выходу инВсртора, отлчаюсцееся тем, что, с целью упрощения устройства и обеспечения лШейной зависимости межд Выходным нягряжению Ннвертора и частотой, обмотка управления подключена к выходу инвертора через выпрямитель, резистор и дроссель насыщения.365788 Составитель В. ЛозенкоТскред Л. Грачева Копрсктор Г. Запорожец Редок ор А, Пейсоченко Подписное Заказ 1041 Тираж 755 Изд. % 1091 Загорская типография 1 ЦРИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5
СмотретьЗаявка
1397552
МПК / Метки
Метки: гистерезисным, частотного, электродвигателем
Опубликовано: 01.01.1973
Код ссылки
