Устройство для кодирования чисел в рекуррентнолкоде

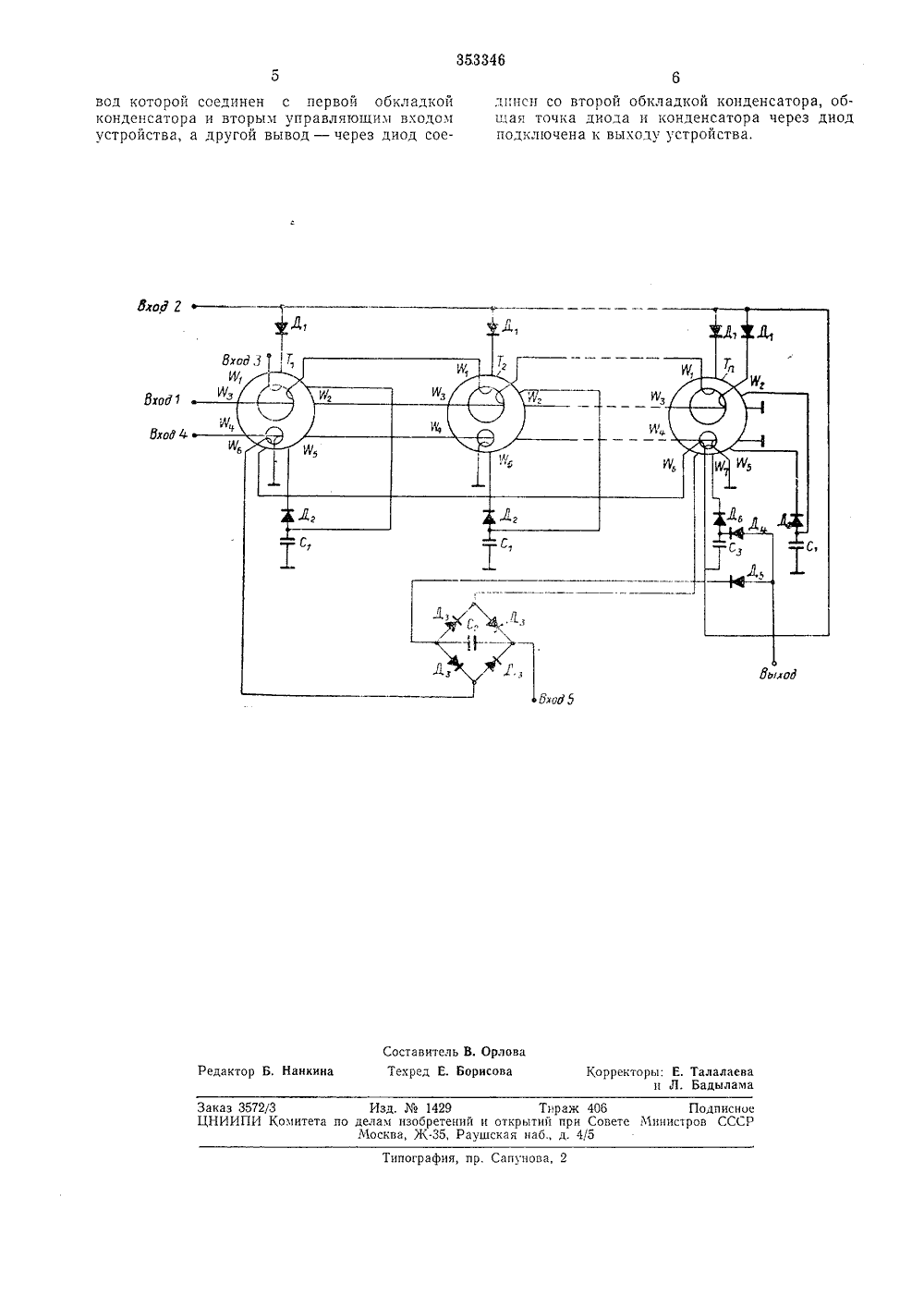

О П И С.А"НМИ 3 О Б Р ЙТ Е Н ЭИ 1К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 353346 Союз Советских Социалистических Республик,Х 11.1970 ( 1496133/18-24) аявлен с присоединением заявки-Комитет по деламизобретений и аткрытипри Совете в 1 инистровСССР иоритет УДК 681,325.53(088 публиковано 29,1 Х,1972. Бюллетень У ата опубликования описания 1.Х 1.1972 Авторыизобретения андрин, Ю. П. Бурченко, А, Н. Конарев,и К, Г, Карнаух. И. Диденко, И Заявитель иальное конструкторское бюро систем автоматическоуправления РОЙСТВО ДЛЯ КОДИРОВАНИЯ ЧИСЕЛ В РКОДЕ ЕНТНОМ 2ры Т - Т, диоды Д Д и накопительные конденсаторы С, для сдвига числа; мостовую схему сложения по гпос 12, выполненную на диодах Д. и накопительном конденсаторе С, диоды Д 4 для выдачи информационного разряда и диоды Д; для выдачи контрольного разряда во внешнюю цепь,Каждый из трансфлюксоров имеет входные обмотки ы тг для сдвига кодируемого числа, установочную обмотку юа для записи О (блокировки трансфлюксора), проходящие через большое отверстие, а также обмотку считывания тс 4 и выходные обмотки т"5, юь ю-проходящие через малое отверстие. Причем выходные обмотки иф имеют трансфлюксоры Т, н Т., а выходную обмотку ы, - трансфлюксор Т.Все обмотки гз установки в О трансфлюксоров соединяются последовательно н выведены на вход 1. Подачей на вход 1 отрицательного импульса необходимой для блокировки трансфлюксора амплитуды производится установка в О всех разрядов регистра,кон- ачены Входь денсато для сдв ряд впр на вход ходом тсигнала я свыИзобретение относится к системам передачи информации.Известные устройства контроля передачи чисел в рекуррентном коде имеют ряд недостатков, к числу которых можно отнести на личие активных элементов, сложность схемы, большое потребление мощности.Предлагаемое устройство, содержащее диодный мост и регистр сдвига в элементах памяти с перазрушающим считыванием, отли чается тем, что выходные обмотки разрядов регистра сдвига, определяемых интервалом четности, подключены к одной диагонали мостовой выпрямительной схемы, ко второй диагонали которой подключен первый конден сатор, соединенный со входом и выходом устройства; одна из выходных обмоток старшего разряда регистра сдвига через диод соединена со вторым конденсатором, подключенным ко входу и выходу устройства. 20Принципиальная схема предлагаемого устоойства для кодирования чисел в рекуррентном коде приведена на чертеже.Формирование рекуррентного кода заключается в последовательном определении ,конт рольных разрядов путем опроса значений информационных разрядов.Устройство кодирования чисел в рекуррентном коде состоит из и-разрядного регистра, включающего двухотверстные тр ансфлюксо- ЗО ые оомоткн са г совместно ром Ст и диодом Д. предна нга коднруемого числа на од аво прп подаче управляющего 2. Прп этом вход 8 соединяет тсточника кодируемого числа.50 55 60 3Обмотки считывания со 4 трансфлюксоров всех разрядов соединены последовательно и выведены на вход 4. При подаче в обмотки считывания серии считывающих импульсов происходит трансформация считывающего сигнала в выходные обмотки разблокироваиных трансфлюксоров. Выходные обмотки ы; трансфлюксоров Тс - Тподключены к диодам Д, каждыи из которых соединяется с накопительным конденсатором Сг и с входной обмоткой ы данного разряда. Выходная обмотка ыг трансфлюксора Т одним концом подключена к диоду Д, который соединяется с накопительным конденсатором С, а через диод Д 4 - с выходом, другой конец этой обмотки соединяется с управляющим входом 2.15 ьсходные обмотки ы 6 трансфлюксоров Т, и 1 соединены встречно и подключены к схеьсе сложения по спос 2, состоящей из диодной мостовои схемы на диодах Д и накопительного конденсатора С, которыи одним концом через диод Й 5 соединяется с Выходоъс, а друс им - с управляющим входом О. Кодируемое число последовательно вводится через входную обмотку ы, трансфлюксора 1 с, С двиг кодируемого числа производится при ссовсощи диода Дг, подключенного к выходнои обмотке в;, и конденсатора С которыи подключен к последовательно соединенным обмоткам ы данного разряда и ыс старшего разряда. Входная обмотка в старшего разряда через диод Д, подключена к управляющему воду 2. снаряд накопительных конденсаторов С, будет иметь место только в случае разолокированных трансфлюксоров.1 ри поступлении управляющего импульса на вход 2 происходит разряд накопительных конденсаторов Сс в тех разрядах, где была записана . 1 ок разряда конденсатора через входную обмотку ы олокирует транссрлюксор данного разряда регистра сдвига и через входную оомотку вс разблокирует трансфлюксор старшего разряда. В случае одновременного протекания тока разряда конденсаторов С, по входным обмоткам ыс и ы данного разряда происходит компенсация ампервитков входных обмоток и трансфлюксор остается в прежнем единичном состоянии. Одновременно со сдвигом через диод Д, производится выдача во внешнюю цепь через выход значения информационного разряда, определяемого зарядом накопительного конденсатора С через выходную обмотку ггсг и диод Д 6 трансфлюксора Т,Формирование контрольных разрядов производится на мостовой схеме сложения по спой 2, состоящей из диодов Дз и накопительного конденсатора С, Для этого выходные обмотки ыг например, трансфлюксоров Т, л Тсоединены попарно встречно и подключены к одной диагонали мостовой схемы, а к дру 1 О 15 20 25 30 35 40 45 гой дп;сгопа;сп содклсосесс с 1 акопительпьсЙ конденсатор Сь который, с одной стороны, через диод Д связан с выходом устройства, а с другойс управляющим входом 5.Если трапсфлюксоры Т, и Т находятся в одинаковых состояниях, то при подаче сигнала считывания напряжение на накопительном конденсаторе С будет отсутствовать, так как ввиду встречного включения выходных обмоток трансфлюксоров равные выходные сигналы вычитаются.Если трансфлюксоры Т, и Тнаходятся в разных состояниях, то при подаче сигнала считывания заряжается накопительный конденсатор с выходной обмотки установленного втрансфлюксора. В этом случае при подаче управляющего сигнала на вход 5 происходит разряд накопительного конденсатора С, через диод Д- во внешнюю цепь через выход, т. е. выдается значение контрольного разряда на выход устройства кодирования. Следовательно, чередованием управляющих сигналов на входах 2 и о происходит выдача на выход устройства потенциальных значений информационных и контрольных разрядов, т, е. формирование рекуррентного кода,1 аким образом, чередованием управляющих сигссалов на входах 2 и 5 происходит выдача на выход устроиства потенциальных значений иссформационных и контрольных разрядов, т, е. формирование рекуррентного кода.Время заряда конденсаторов при выбранных элементах схемы определяется мощссостьсо счсстьсвающих импульсов и частотой их следования. Копдесссаторы заряжаются до амплитудного значения импульса выходной обмотки и при непрерывной подаче сигнала считывания па накопительных конденсаторах имеется отрицательный потенциал, который используется для выдачи во внешнюю цепь.Ввиду отсутствия в схеме активных элементов опа не требует для своей работы питающих напряжений, проста по устройству. Наличие в схеме накопительных конденсаторов позволяет иметь потенциальный выход,Предмет изобретения 1. Устройство для кодирования чисел в рекуррентном коде, содержащее диодный мост, регистр сдвига на трансфлюксорах, отгичаюисееся тем, что, с целью его упрощения и повышения надежности его работы, выходные обмотки разрядов регистра сдвига соединены последовательно-встречно и подключены к одной диагонали диодного моста, ко второй диагонали которого подключен конденсатор, первая обкладка которого соединена с первым управляющим входом устройства, а вторая через диод подключена к выходу устройства. 2, Устройство по п, 1, отгичасоигееся тем, что старший разряд регистра сдвига содержит дополнительную выходцу;о обмотку, один выказ 3572/3 Изд.1429 Тираж 406 ПодписноНИИПИ Комитета по делам изобретений и открытий при Совете Мшистров ССС Москва, М(.35, Раушская наб., д. 45 пография, пр. Сапунова, 2 вод которой соединен с первой обкладкой конденсатора и вторым управляющим входом устройства, а другой вывод - через диод соедпнсн со второй обкладкой конденсатора, общая точка диода и конденсатора через диодподключена к выходу устройства,
