Устройство для сравнения чисел, представленныхчислоимнульсным кодом

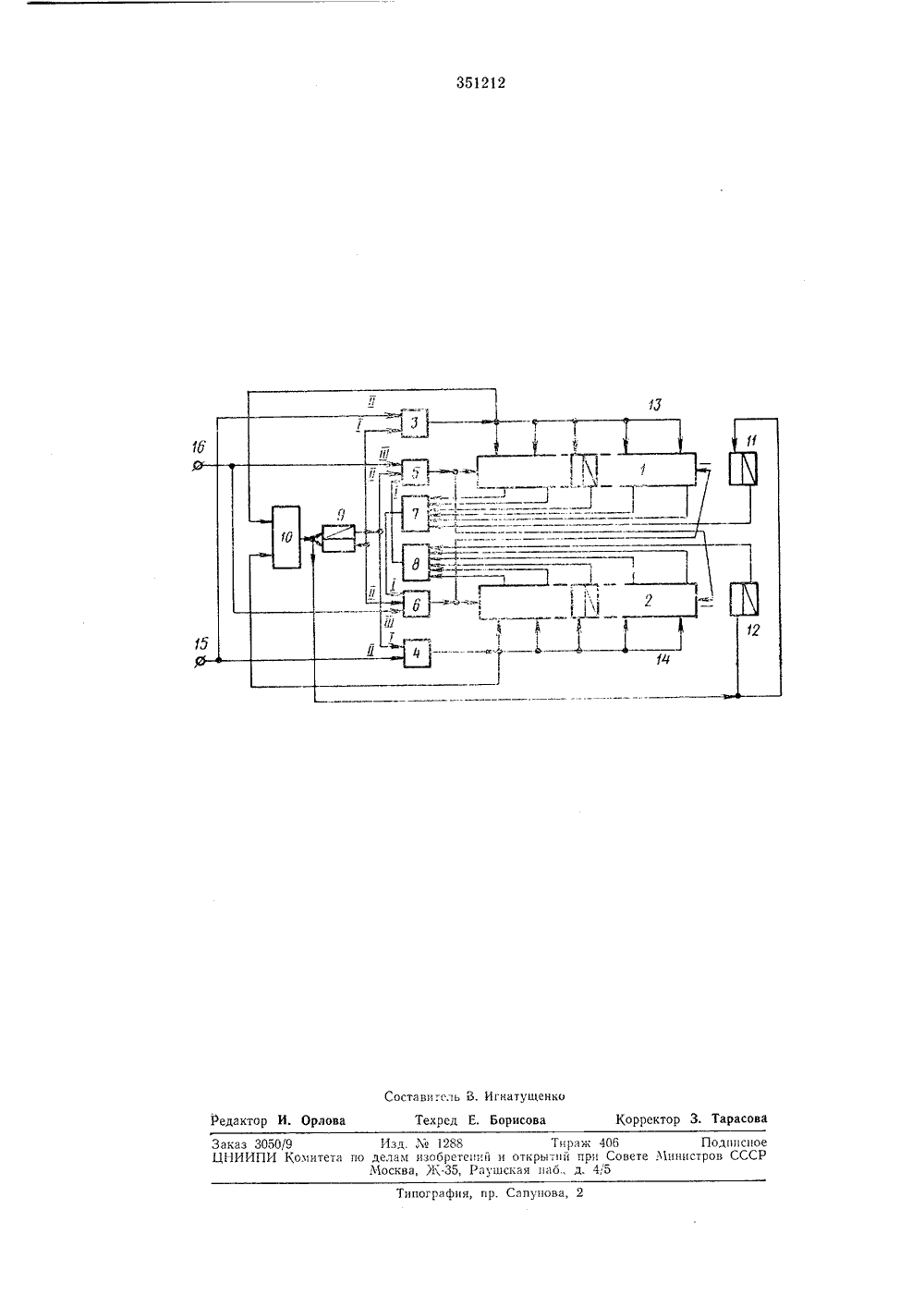

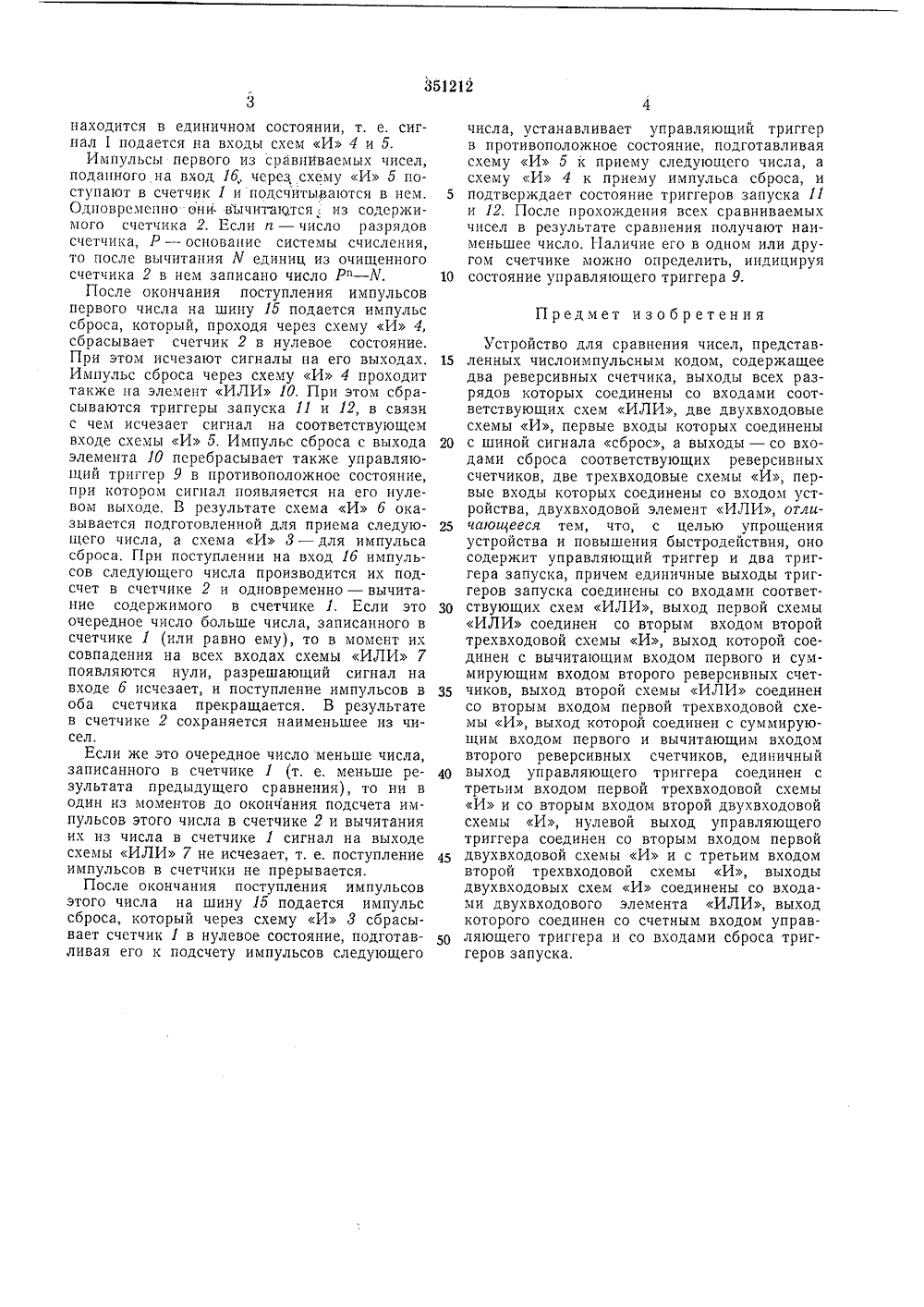

5 10 находится в единичном состоянии, т. е. сигнал 1 подается на входы схем И 4 и 5.Импульсы первого из сравниваемых чисел, поданного на вход 1 бчерез, схему И 5 поступают в счетчик 1 и подсчитываются в нем. Одновременно они вычитаются: из содержимого счетчика 2. Если п - число разрядов счетчика, Р - основание системы счисления, то после вычитания У единиц из очищенного счетчика 2 в нем записано число Р" - И.После окончания поступления импульсов первого числа на шину 15 подается импульс сброса, который, проходя через схему И 4, сбрасывает счетчик 2 в нулевое состояние. При этом исчезают сигналы на его выходах. Импульс сброса через схему И 4 проходит также на элемент ИЛИ 10, При этом сбрасываются триггеры запуска 11 и 12, в связи с чем исчезает сигнал на соответствующем входе схемы И 5. Импульс сброса с выхода элемента 10 перебрасывает также управляющий триггер 9 в противоположное состояние, при котором сигнал появляется на его нулевом выходе. В результате схема И б оказывается подготовленной для приема следующего числа, а схема И 8 - для импульса сброса. При поступлении на вход 1 б импульсов следующего числа производится их подсчет в счетчике 2 и одновременно - вычитание содержимого в счетчике 1. Если это очередное число больше числа, записанного в счетчике 1 (или равно ему), то в момент их совпадения на всех входах схемы ИЛИ 7 появляются нули, разрешающий сигнал на входе б исчезает, и поступление импульсов в оба счетчика прекращается. В результате в счетчике 2 сохраняется наименьшее из чисел,Если же это очередное число меньше числа, записанного в счетчике 1 (т. е, меньше результата предыдущего сравнения), то ни в один из моментов до окончания подсчета импульсов этого числа в счетчике 2 и вычитания их из числа в счетчике 1 сигнал на выходе схемы ИЛИ 7 не исчезает, т. е. поступление импульсов в счетчики не прерывается.После окончания поступления импульсов этого числа на шину 15 подается импульс сброса, который через схему И 3 сбрасывает счетчик 1 в нулевое состояние, подготавливая его к подсчету импульсов следующего 15 20 25 30 35 40 45 50 числа, устанавливает управляющий триггер в противоположное состояние, подготавливая схему И 5 к приему следующего числа, а схему И 4 к приему импульса сброса, и подтверждает состояние триггеров запуска 11 и 12. После прохождения всех сравниваемых чисел в результате сравнения получают наименьшее число. Наличие его в одном или другом счетчике можно определить, индицируя состояние управляющего триггера 9. Предмет изобретения Устройство для сравнения чисел, представленных числоимпульсным кодом, содержащее два реверсивных счетчика, выходы всех разрядов которых соединены со входами соответствующих схем ИЛИ, две двухвходовые схемы И, первые входы которых соединены с шиной сигнала сброс, а выходы - со входами сброса соответствующих реверсивных счетчиков, две трехвходовые схемы И, первые входы которых соединены со входом устройства, двухвходовой элемент ИЛИ, отличаюиееся тем, что, с целью упрощения устройства и повышения быстродействия, оно содержит управляющий триггер и два триггера запуска, причем единичные выходы триггеров запуска соединены со входами соответствующих схем ИЛИ, выход первой схемы ИЛИ соединен со вторым входом второй трехвходовой схемы И, выход которой соединен с вычитающим входом первого и суммирующим входом второго реверсивных счетчиков, выход второй схемы ИЛИ соединен со вторым входом первой трехвходовой схемы И, выход которой соединен с суммирующим входом первого и вычитающим входом второго реверсивных счетчиков, единичный выход управляющего триггера соединен с третьим входом первой трехвходовой схемы И и со вторым входом второй двухвходовой схемы И, нулевой выход управляющего триггера соединен со вторым входом первой двухвходовой схемы И и с третьим входом второй трехвходовой схемы И, выходы двухвходовых схем И соединены со входами двухвходового элемента ИЛИ, выход которого соединен со счетным входом управляющего триггера и со входами сброса триггеров запуска.Составитель В. ИгнатущенкоРедактор И. Орлова Техред Е. Борисова Корректор 3. Тарасовааказ 3050/9 Изд. М 1288 Тираж 406 Подппсио ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, )К, Раушская паб., д. 415 биография, пр. Сапунова, 2
