Многокамерный проточный электролизер -“№ -я п. л и. t gt; amp; n, -r3-f 12

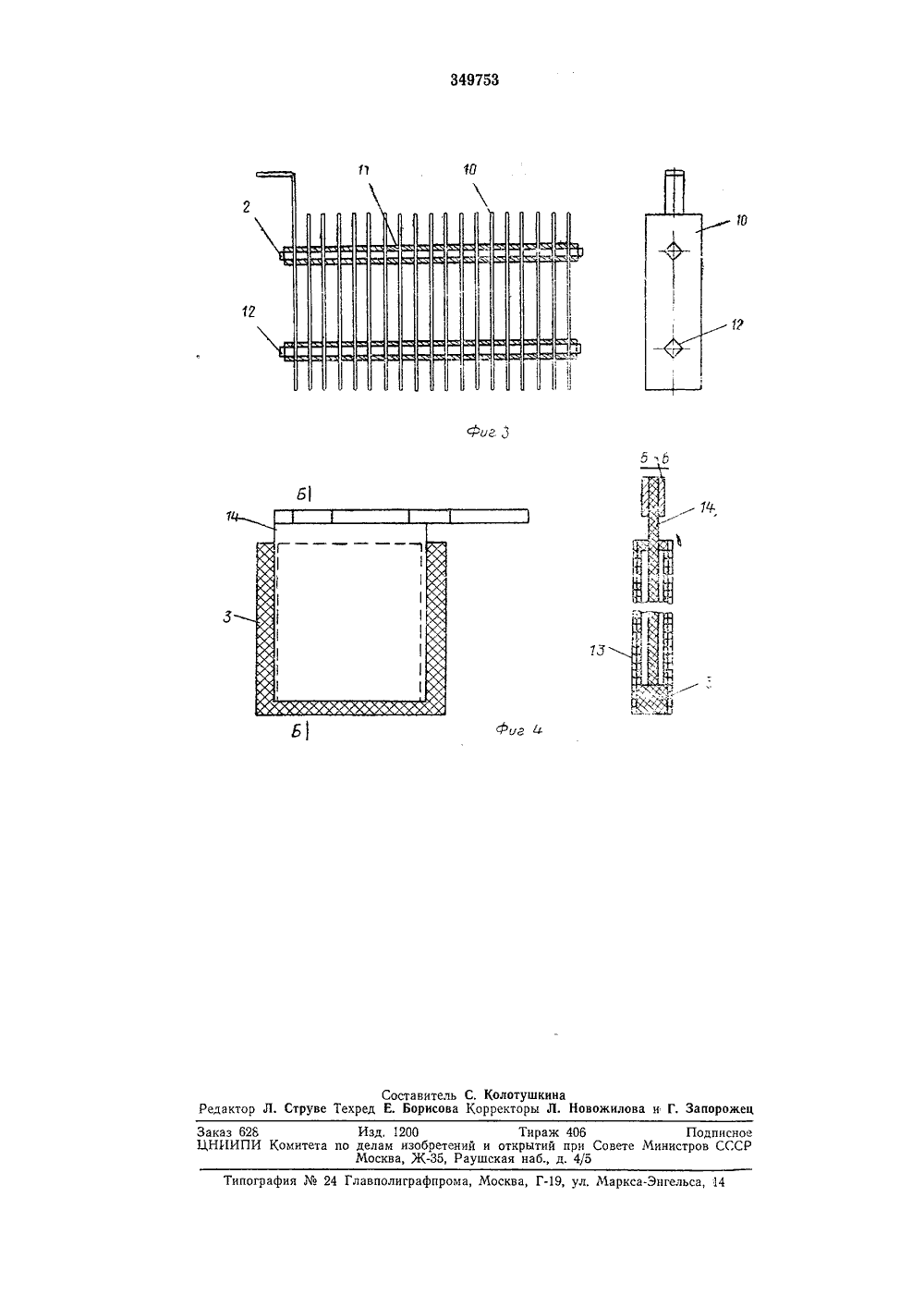

ОП ИС Союз Советских Сониалистических Республик349753 К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ Зависимое от авт. свидетельства М, Кл, С 22 д 1/02 У/22 Заявлено 15,И 1,1970 ( 14689 с присоединением заявки-Комитет нтт деламоорвтений и открытийи Совете МинистровСССР нор ите УДК 541.135.2:621,357. .12: 669,214.7(088.8) публиковано 04. Х.197 ллетень26 а опубликования описания 23,Х.19 Авторыизобретен Р. Ю. Бек, А, И. Маслий, И, Ф. Барыш Н, В. Махнырь, А. К. Белых и Институт физико-химических основ пер сырья Сибирского отделеников, Т. А. Лаврова,Ю, Буковаботки минеральногоН СССР аявител ОКАМЕРНЫЙ ПРОТОЧНЫЙ ЭЛЕКТРОЛИЗЕРс, ,тт 1 ,; 1.рА.Ф М фиг. 1 сх бщий вид ; на фиг. х; на фиг. корпусе 1 ные блок для пода и б для п ематически по ; на фиг,2 - р 3 - катодный 4 - анодная кэлектролизер и 2, анодные к чи раствора, к одвода раствор казан электролиазрез но А-А нз блок в двух проамера.а расположены амеры 8, штуцеанал 5 с отвера к катодным зе фи кци Впытается удельная катодна като ры 4 стия Описываемое устройство относится и области электролитического получения цветных металлов из растворов.Известен многокамерный проточный электролизер для извлечения металлов из растворов, содержащий попеременно расположенные катоды и аноды, разделенные ионообменными мембранами.Особенность предложенного устройства заключается в том, что катоды выполнены в виде катодных блоков, а аноды - в виде сменных анодных камер, причем катодные блоки выполнены из вертикальных пластин, собранных с помощью проводящих прокладок и стяжек так, что между пластинами образуются каналы для циркуляции электролита, и расположенных перпендикулярно к анодным камерам, выполненным в виде П-образных рамок с закрепленными на их внешних сторонах ионообменными мембранами. Это повышает производительность электролизера. блокам, слнвное окно 7, карман 8, штуцер 9 для слива расгвора.Катодный блок 2 состоит нз проводящи электрический ток вертикальных пластин 10, например из титана, собранных с помощью прокладок 11 и стяжек 12 так, что между соседними пластинами остаются промежутки, через которые прокачнвается электролит. Каждый катодный блок 2 рас оложен между двумя непроточными анодными камерами 3, выполненными в виде П-образной рамки из непроводящего материала, например оргстекла, к которой с дву сторон герметично прикреплены ионообменные мембраны 18. Внутри анодных камер 8 расположены нерастворимые аноды 14.Нагнетаемый насосом раствор через штуцеры 4, канал 5 и отверстия б подается к катодным блокам 2, проодит между пластинами, а обедненный металлом раствор переливается через сливное окно 7 в карман 8, из которого через штуцер 9 вновь попадает в насос.Существенным для конструкции электролизера является отношение ширины а пластин к расстоянию 1 между пластинами. Прн малыха оверхность электролизера н соотношение поерхностей катода и анода. При очень боль349753 Фиг 1 иг аших значениях отношения - проникновениетока к глубинным участкам пластин зачрудняется, что также снижает эффективность использования катодной поверхности, а следовательно, и технологические характеристикиа электролизера, Оптимальное отношение при обычных значениях электрог,роводности электролитов, поляризуемости электродов и плотности тока составляет 20 - 50.Укрупненный электролизер описываемой конструкции с титановым катодным блоком поверхностью 160 дл был использован для извлечения золота из ионообменной смолы в процессе электроэлюирования (плотность тока Дю=0,2 а/для, 1=50 С). Для этого золотосодержащая смола загружалась в колонну и через колонну и катодное пространство электролизера прокачивался элюент (5%-ный раствор тиомочевины и 0,5 н. раствор серной кислоты),При объеме смолы 4,5 л и элюепта - 9 л95% золота извлекается из смолы на катод за3 час. Предмет изобретения Многокамерный проточный электролизер10 для извлечения металлов из растворов, содержащий попеременно расположенные аноды икатоды, разделенные ионообменными мембранами, отличающийся тем, что, с целью повышения производительности электролизера,15 аноды выполнены в виде сменных камер, а катоды - в виде катодных блоков из вертикальных пластин, собранных с помощью гроводящих прокладок и стяжек, так, что между пластинами образуются каналы для циркуляции20 электролита, и расположенных перпендикулярно к анодным камерам, выполненным в виде П-образных рамок с закрепленными на ихвнешних сторонах ионообменными мембранами,349753 ЩЖ 1 ф,Составитель С. Колотушкинаруве Техред Е. Борисова Корректоры Л. Новожилова и Г, Запоро Редак24 Главполиграфпрома, Москва, Г, ул, Маркса-Энгельса, 14 ипогра каз 628 Изд. 1200 Тираж 406 ПодписноеНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/6
