Генератор импульсов

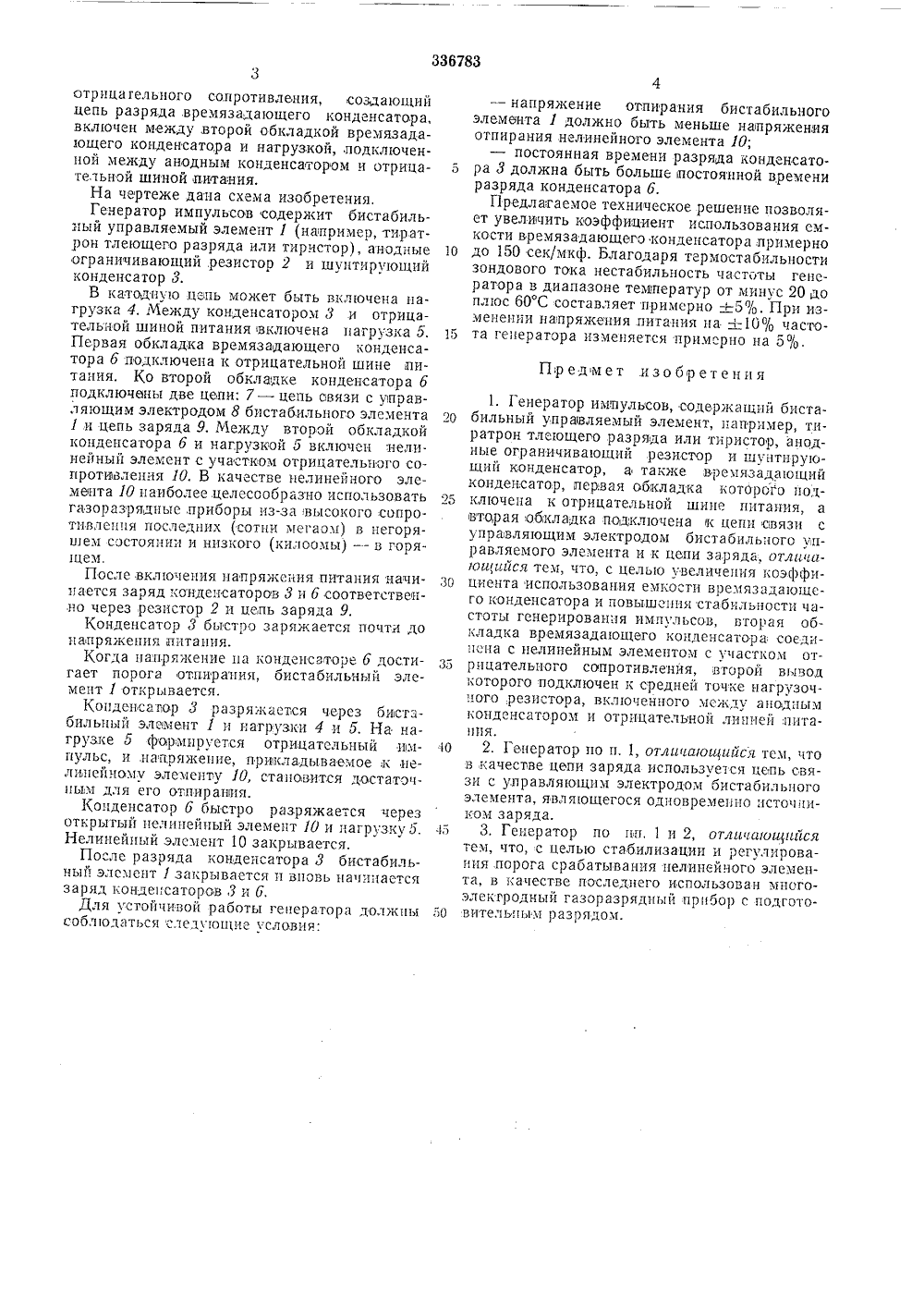

Союз Советскиз Социалистическиз РеспублинОПИСАНИЕИЗОБРЕТЕ Н ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ельст азисимое от авт. виде аявлено 09.111.1970 Рй 12378 26-9 1.Кл. Н 031 35 с присоединением заяв комитет по лел юрнтс обретений и открытрн Совете МинистреСССР ублнковано 21,1 Ч.1972. Бюллетен 1 хв 14 УДК 621.373.51 (088. 17,Х,1972 пуолп 1 ков нгня описан ВСЕСОЮЗНАЯ 11 ЛТЕГ . :,1-СЕЛЯ бйбпГ 1 стаха МЬА, Бакалинский аявител ЕНЕРАТОР ИМПУЛЬСО с участко Устройство относится к областимпульсОй техники,Известны генераторы остроконе 1 ных им 11 ульсов 1 содержащие оистабиль 11 ь 1 й управляемый элемент, например, тиратрон тлеющего разряда илн тиристор, анодные ограничивающий резистор и шунтирующий кондесатор. Принцип,действия автагенератора основан на периодических процессах заряда анодного конденсатора, когда бистабильный элемент выкл 1 очен, и разряда, когда он вкл 1 О 1 ен. 11 олоткиельные выходные импульсы с 1 имаются с катодной нагрузки, а,отрицательные - с нагрузки, вклго 1 ег 1 ног между анодным .ко;де 1 сатором и отрицательной шиной питания.Кроме указанных выше элементов гснератор содеожит времязадающий конденсатор, первая обкладка которого подключена к отрицательной шине питания, а вторая - к цеп. связи с управляющим электродом (сеткой) гиратрона и к цепи заряда. В данном случае в качестве цепи связи используется, проводник, и В качестве цепи заряда - времязадающий резистор, подключспный к положитель 11 ой шине питания.Режим работы тиратрона выбирается так, чтобы разряд анодного конденсатора происходил в результате переброса в анодную цепь разряда,из сеточной цепи, возникающего в момент, когда напряжение на времязадающем конг.нсс 1 торе до тигаст порога залъ н апня 1 иратроп зажигается на,время, когда анодныгток больше минимального тока горения. Затемтиратрон гаснет, и вновь начинается зарядб анодного и времязадающсго конденсаторов,Напряжен;е на конденсаторах в начале процесса их заряда равно напряжению логасаниясоответствующих промежутков тпратрона.Недостатком известного генератора являетв ся малый коэффициент использования емкостивремязадающего конденсатора вследствие того, что указанный конденсатор в начьпе заряда 1 мсе напряжеиие, незначительно отличающееся от напряжения зажигания. Кроме того,1 д верхний предел сопрот 11 вления врезязадаюгцего резистора ограничен нестабгпьностыо высокоомных резисторов.Цель изобретения - увеличение коэффицне;па использования емкости времязадающего20 конденсатора и повышение стаб;пьности частоты генерирования импульсов.Цель достигается за счет разряда времязадающего конденсатора через открытый нелинейный элемент, напризер, горящий газораз 25 рядный прибор, а также за счет заряда этогоконденсатора током управля 1 ощсго электродабпстабильного элемента (в частности, зондовым током потенциальной управляющей сеткитпратрона тлеющего разряда),3 О,Чг 1 этого нелинейный элемент Чотрицагельного сопротивления, создающийцепь разряда времязадающего конденсатора,включен между, второй обкладкой времязадающего конденсатора и натрузкой, подключенной между анодным конденсатором и отрицательной шиной питания.На чертеже дана схема изобретения.Генератор импульсов содержит бистабильный управляемый элемент 1 (например, тиратрон тлеющего разряда или тиристор), анодныеограничивающий, резистор 2 и шуптирующийконденсатор 3,В катодную цепь может быть включена нагрузка 4. Между конденсатором 3 и отрицательной шиной питания включена нагрузка 6.Первая обкладка времязадающего конденсатора 6 подключена к отрицательной шине питания, Ко второй обкладке конденсатора 6подключены две цепи; 7 - цепь связи с управляющим электродом 8 бистабильного элемента1 и цепь заряда 9. Между второй обкладкойконденсатора 6 и нагрузкой 6 включен нелинейный элемент с участком отрицательного сопротивления 10, В качестве нелинейного элемента 10 наиболее.целесообразно использоватьгазоразрядные,приборы из-за высокого сопротивления последних (сотни мегаом) в негорящем состояния и низкого (килоомы) - в горящем.После вкл 1 очения напряжения питания начинается заряд конденсаторов 3 и 6 соответствепно через резпстор 2 и цепь заряда 9,Конденсатор 3 быстро заряжается почти донапряжения питания.Когда напряжение па конденсаторе 6 достигает порога отпирания, бистабильн 11 й элемент 1 открывается.Конденсатор 3 разряжается через бистзбильный элемент 1 и нагрузки 4 и 5, На нагрузке 6 формируется отрицательный импульс, 11,11 апряже 111 ее, прикладываемое,к нел 11 нсйеЕОму элементу 10, становится достаточныл для его Отпирания.Конденсатор 6 быстро разряжается черезоткрытый нелинейный элемент 10 и нагрузку 6.Нелинейный элемент 10 закрывается.После разряда конденсатора 3 бистабильный элемент 1 закрывается и вновь начинаетсязаряд конденсаторов 3 и 6.Для устойчивой работы генератора должнысоблюдаться следующие условия:- напряжение отпирания бистабильногоэлемента 1 должно быть меньше на 1 пряжен 1 ия отпирания нелинейното элемента 10;- постоянная времени разряда конденсато ра 3 должна быть больше постоянной времениразряда конденсатора 6.Предлагаемое техническое решение позволяет увеличить коэффициент использования емкости времязадающего конденсатора, примерно 10 до 150 сек/мкф. Благодаря термостабильностизондового тока нестабильность частоты генератора в диапазоне температур от минус 20 до плюс б 0 С составляет примерно -+570. При изменении напряжения питания на +.10% часто та генератора изменяется примерно на 5%.П р е д м е т е 1 3 о б р е т е н и я1. Генератор импульсов, содержащий биста бильный управляемый элемент, например, тиратрон тлеющего разряда или тиристор, анодные ограничивающий резистор и шунтпруЕО- щий конденсатор, а также врсмязадаЕощий конденсатор, первая Обкладка которого под ключепа к отрицательной шипе питания, авторая обкладка подклЕочена ес цепи связи с управляющим электродом бистабильного управляемого элемента и к цепи заряда, отличаЕощийся тем, что, с целью увеличения коэффи- ЗО циента использования емкости времязадающсго конденсатора и повышепЕи стабильности частоты генерирования импульсов, вторая обкладка Времязадаеощего конденсатора соеде 1- пена с нелинейным элементом с участком от реЕцатель 11 ого сопротивления, второй выводкоторого подключен к средней точке нагрузоч 10 го,резистора, ВКЛ 10 ченного меекду ае 1 одным конденсатором и отрицательной линией, питания.ео 2, Генератор по п, 1, отлича 1 ощийся тем, чтов качестве цепи заряда используееся цепь связи с управляющим электродом бистабильпого элемента, являющегося одновременно источником заряда.45 3, Генератор по пп, 1 и 2, отлича 1 ощийсятем, что, с целью стабилизации и регулирования порога срабатывания 11 елине 11 еЕого элемента, в качестве последнего использован многоэлекгродный газоразрядный прпоор с подгото вителыьем разрядом.Корректор А, Васильева Редактор Л. Мазуронок Областная гннограф:1 я Косгрогнского гнзавлсгння по неча гн Заказ 3041 Изд. кв 537 Тираж 443 11 агггти оно сЦНИИПИ Комитета но дслагн изобретений и открытий тюри Сс еге тМинн:тров СССРМосква, Ж, Раушская наб., д. 4 г 5
