Установка для растарнвания мешко-
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

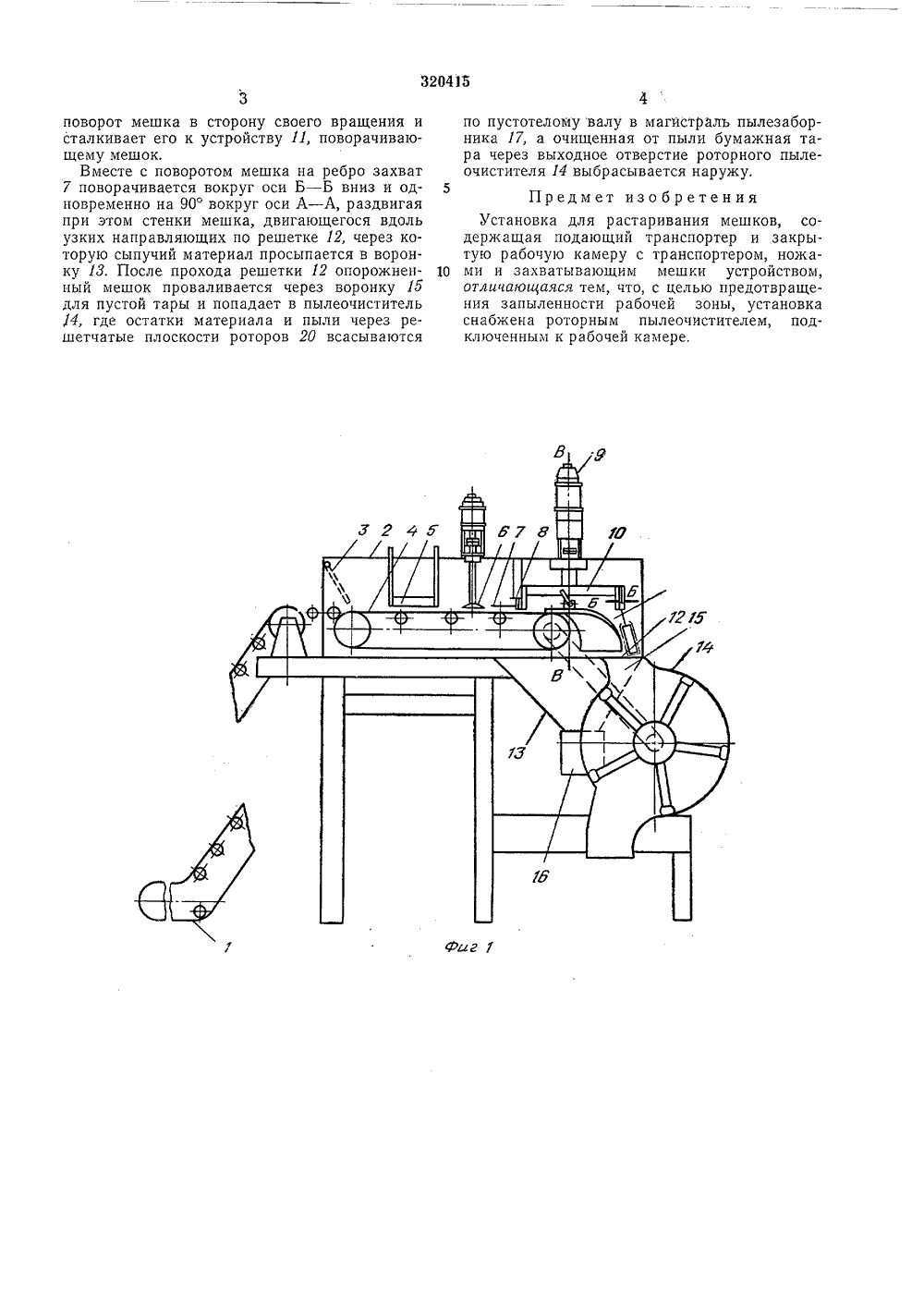

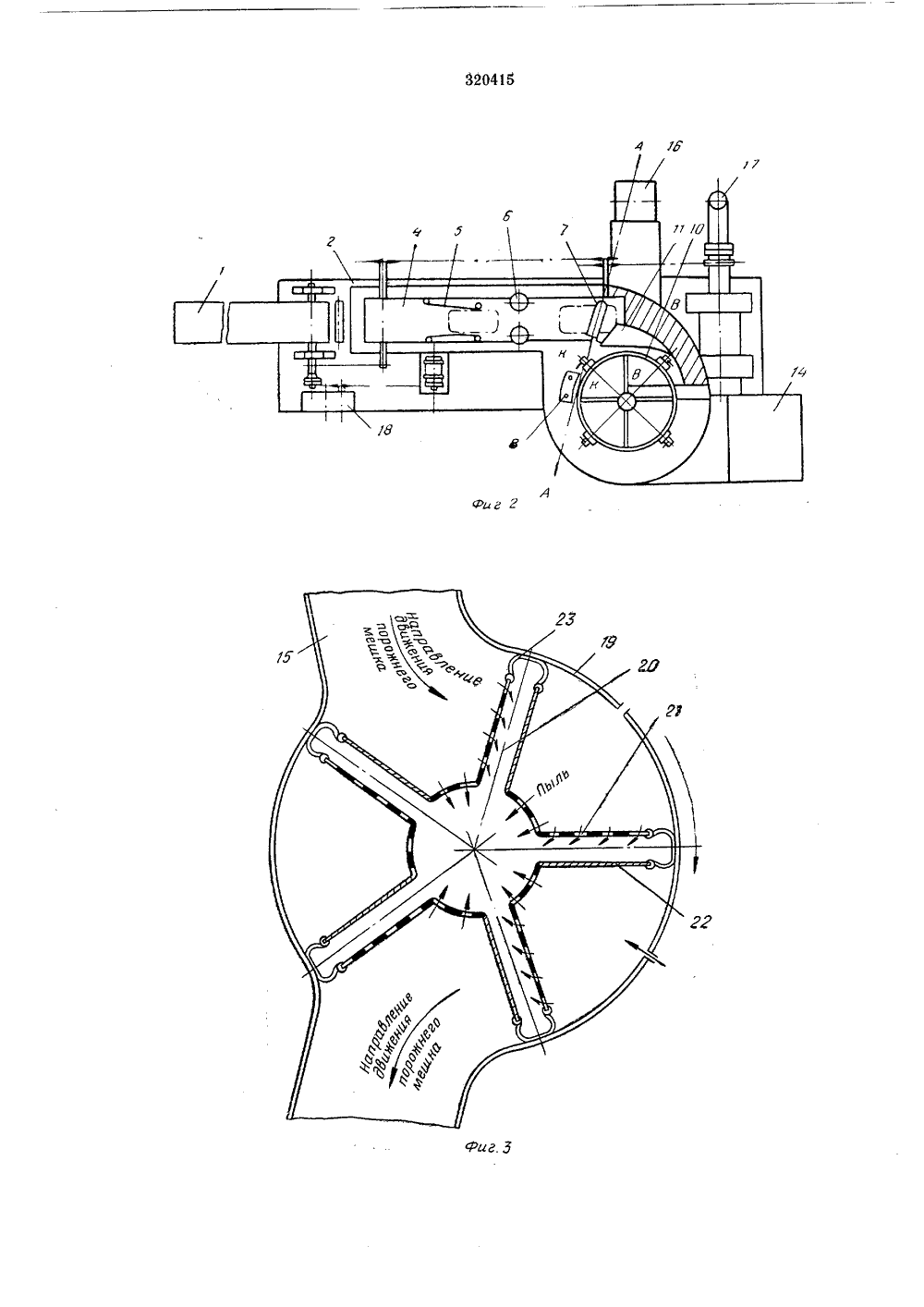

О П И С А Н И Е 320415ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советоких Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 16 ЛХ.1969 ( 1367629/23-26)с присоединением заявкиМПК В 6 Я) 1/08 Комитет по делам изобретений и открытий при Совете Министров СССР:О 1 йядя Ш КОЬУСТАНОВКА ДЛЯ РАСТАРИВА Изобретение относится к области растарива ния мешков с сыпучим материалом.Известна установка для растаривания медков с сыпучим материалом, содержащая подающий транспортер и закрытую рабочую камеру с транспортером, ножами и захватывающим мешки устройством, Однако такое устройство не обеспечивает предотвращения запыленности рабочей зоны.С целью устранения указанного недостатка, предлагается установку снабжать роторным пылеочистителем, подключенным к рабочей камере.На фиг, 1 изображена установка, продольный разрез; на фиг. 2 - вид в плане; на фиг. 3 - роторный пылеочиститель, поперечный разрез.Установка для растаривания мешков с сыпучим материалом включает в себя подающий мешки транспортер 1, закрытую рабочую камеру 2 с дверцей 3, размещенный в камере 2 транспортер 4, направляющее устройство б, установленное на транспортере 4, и ножи б для разрезания мешка.На разгрузочном конце транспортера 4 установлено захватывающее мешки устройство, состоящее из веслообразных захватов 7, поворачивающихся вокруг осей А - А и Б - Б, поворачивающей веслообразные захваты 7 перед захватом ими мешков на транспортере 4 пластины 8; мотора. редуктора 9, вращающего вокруг вертикальной оси В - В колесо-водило 10, поворачивающего устройства 11, изготовленного из листового материала, поворачиваю щего мешки и передвигающего их с помощьювеслообразного захвата по решетке 12 к направляющей воронке 13 и опускающего пустые мешки в роторный пылеочиститель 14 через воронку 15; отборочного транспортера 1 б, 10 пылезаборника 17, привода 18 движениятранспортеров 1 и 4 и пылеочистителя 14.Роторный пылеочиститель состоит из кожуха 19, полых роторов 20, выполненных в виде решетчатых 21 и сплошных 22 плоскостей 15 и эластичных уплотнителей 23.Работа установки для растаривания мешков с сыпучим материалом происходит следующим образом.Мешок с сыпучим материалом подается 20 транспортером 1 через открывающуюся давлением мешка дверцу 3 в рабочую камеру 2 на транспортер 4. Ориентирование мешка по центру транспортера производится устройством б. Мешок проходит длинной стороной 25 между ножами б и разрезается ими по всейдлине с двух сторон, Веслообразный захват 7 захватывающего устройства заходит через разрез во внутреннюю полость мешка и, двигаясь со скоростью, несколько превышающей 30 скорость движения транспортера 4, начинаетповорот мешка в сторону своего вращения и сталкивает его к устройству 11, поворачивающему мешок.Вместе с поворотом мешка на ребро захват 7 поворачивается вокруг оси Б - Б вниз и одновременно на 90 вокруг оси А - А, раздвигая при этом стенки мешка, двигающегося вдоль узких направляющих по решетке 12, через которую сыпучий материал просыпается в воронку 13. После прохода решетки 12 опорожненный мешок проваливается через воронку 15 для пустой тары и попадает в пылеочиститель 14, где остатки материала и пыли через решетчатые плоскости роторов 20 всасываются по пустотелому валу в магистраль пылезаборника 17, а очищенная от пыли бумажная тара через выходное отверстие роторного пыле- очистителя 14 выбрасывается наружу.5Предмет изобретенияУстановка для растаривания мешков, содержащая подающий транспортер и закрытую рабочую камеру с транспортером, ножа ми и захватывающим мешки устройством,отличающаяся тем, что, с целью предотвращения запыленности рабочей зоны, установка снабжена роторным пылеочистителем, подключенным к рабочей камере.
СмотретьЗаявка
1367629
В. М. Холев, Научно исследовательский конструкторско технологический институт шиниой промышленности, ПДТЕй Хкмс
МПК / Метки
МПК: B65B 1/08
Метки: мешко, растарнвания
Опубликовано: 01.01.1971
