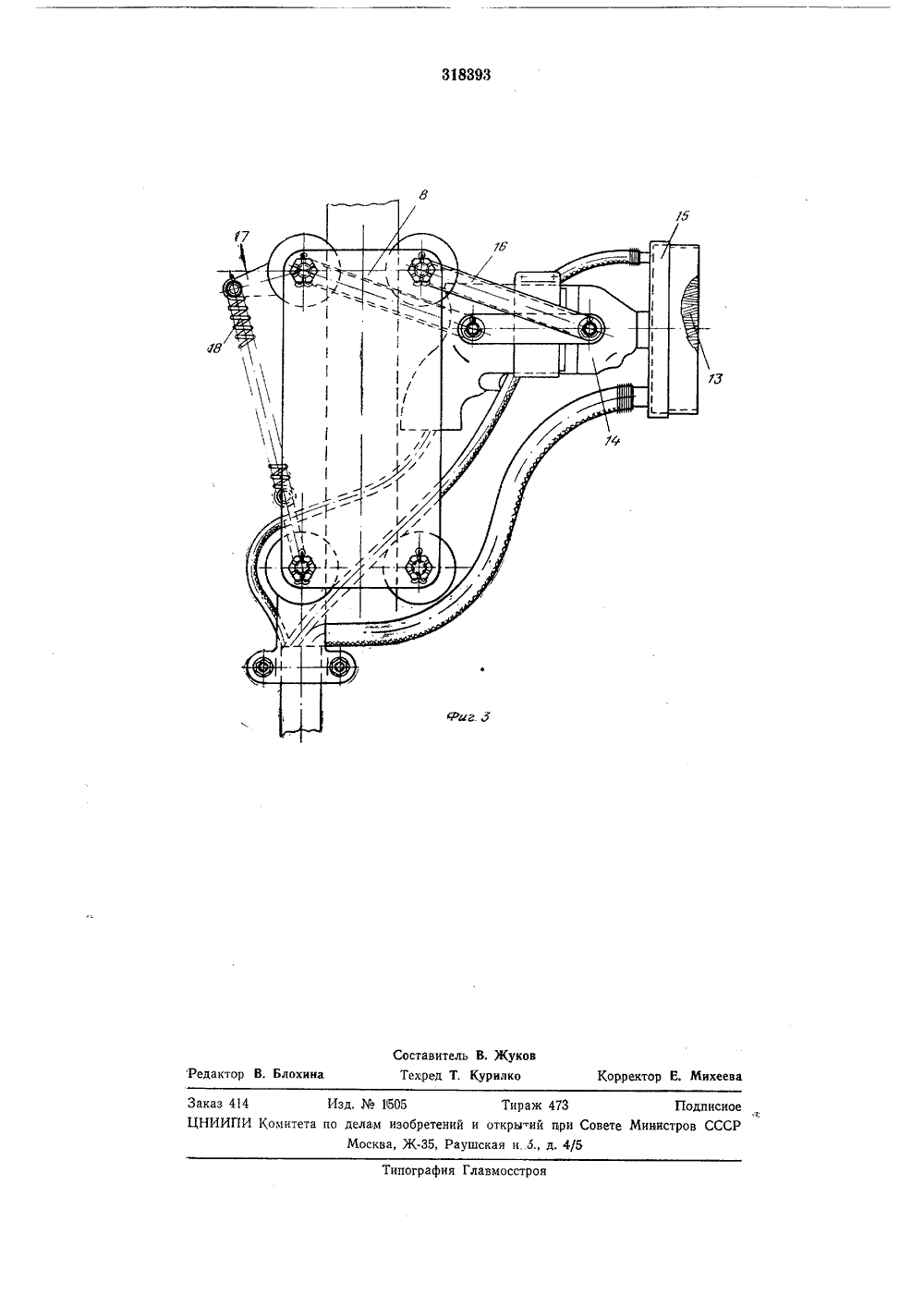

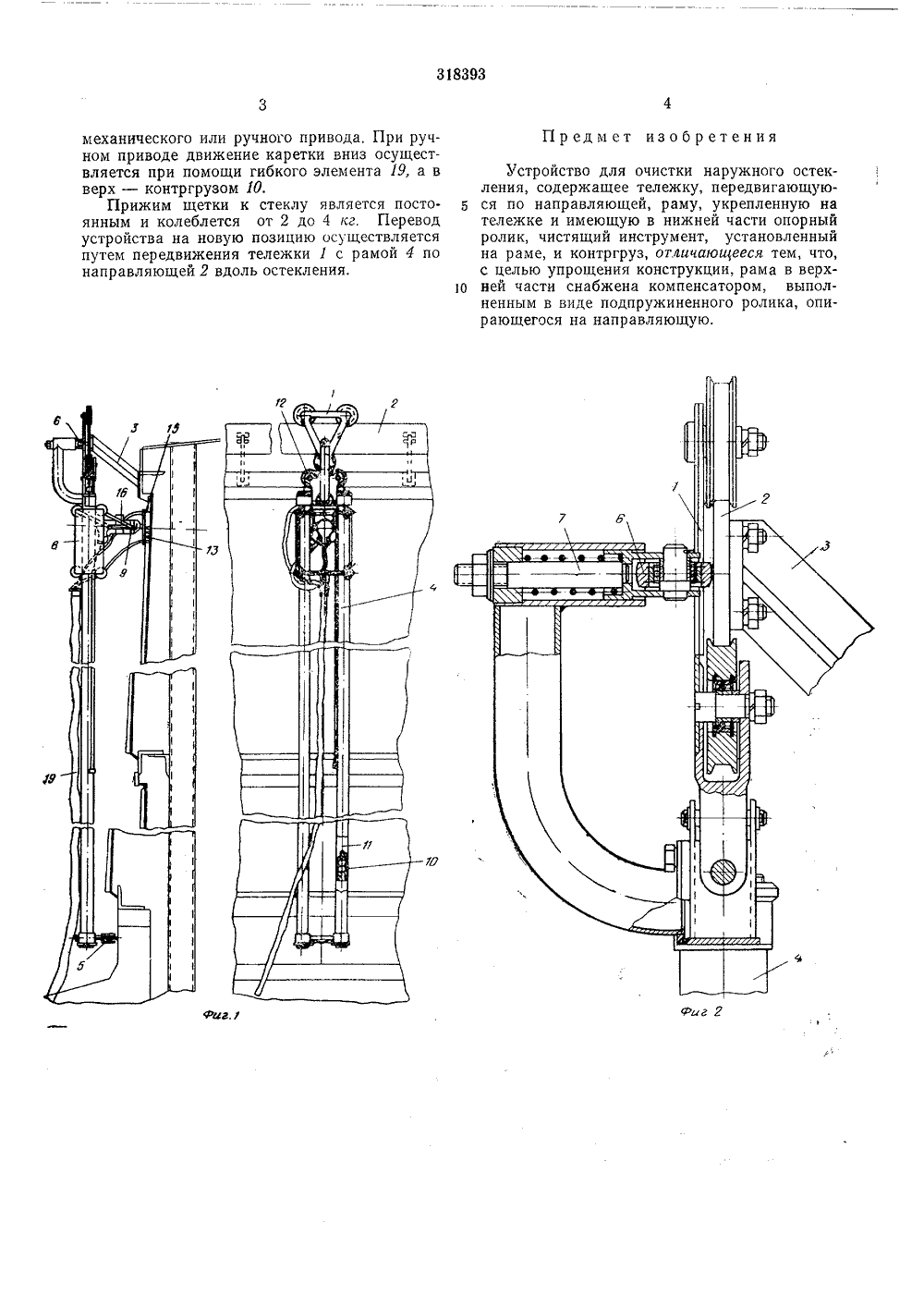

ОПИСАНИЕ 318393 Союз Советскиз Социалистические РеспубликЗависимое от авт. свидетельства-Заявлено 12.1 Х.1969 ( 1364571/28-12).с присоединением заявки-Приоритет -Опубликовано 28.Х,1971. Бюллетень32Дата опубликования описания 28 ЛЧ,1972 МПК А 471 1/00 Комитет по селам изобретений и открытий при Совете Министров СССРЗаявитель Центральный научно-исследовательский и проектно-экспериментальный институт промышленных зданий и сооружений УСТРОЙСТВО ДЛЯ ОЧИСТКИ НАРУЖНОГО ОСТЕКЛЕН ИЯИзвестны устройства для очистки наружного остекления, содержащие тележку, передвигающуюся по натсравляющим, раму, укрепленную на тележке и имеющую в нижней ча. сти опорный,ролик, чистящий инструмент, установленный на раме, и контргруз.Недостатком иавеспных устройств является слоиность их конструкции.С целью улрощения конструкципт в предлагаемом устройстве рама,в верхней части снабжена компенсатором, выполненнььм в виде подлружиненного ролика, опирающегося на напр авл яющую.На фиг. 1 показано предлагаемое устройство в двух проекциях, общий вид; на фиг, 2 - компенсирующее устройство; на фиг. 3 - узел моющей головки.Предлагаемое устройство состоит из тележки 1 с тремя роликами, передвигающейся вдоль наружного остекления фонаря по направляющей 2 из стальной полосы, Направляющая крепится на кронштейнах 3 к верхним прогонам, к которым подвешиваются переплеты фонаря. К тележке шарнирно крепится трубчатая рама 4. Нижний конец трубчатой рамы при помощи ролика 5 опирается о бортовую плиту фонаря.Верхний конец рамы 4 опирается при помощи ролика б о направляющую 2. Ролик б имеет пружинный компенсатор 7, который обеспечивает прижим ролика 5 к бортовойплите независимо от неровностей и неточностей пути при передвижении ролика 5.По трубчатой раме 4 в вертикальном на 5 правлении передвигается на роликах каретка8 с моющей головкой 9, котороя уравновешенадвумя контргрузами 10, расположенными наполости труб рамы 4, Каретка соединена сконтргрузом при помощи канатов 11, пере 10 двигающихся по направляющим блокам 12.Моющая головка 9 состоит из щетки 13,приводимой в движение электродвигателем 14,и кожуха 15. Подвод щетки к стеклу и отводее производится при помощи четырехзвенного15 механизма 1 б, Прижим щетки к стеклу осуществляется через рычаг 17 посредством пружины 18.Эластичный кожух 15 имеет двойные стенки. Через кольцевую полость, образованную20 двойными стенками кожуха щетки, производится отсос продуктов загрязнения, а в кожухподается моющая жидкость, облегчающая иускоряющая процесс очистки стекол,Моющая жидкость подается из специаль 25 ной установки, находящейся на кровле, Установка смонтирована на тележке, которая передвигается вручную по кровле здания.Каретка с моющей головкой совершаетвозвратно-поступательное движение по раме 4.З 0 Это движение осуществляется при помощимеханического или ручного привода, При ручном приводе движение каретки вниз осуществляется при помощи гибкого элемента 19, а в верх - контргрузом 10.Прижим щетки к стеклу является постоянным и колеблется от 2 до 4 кг, Перевод устройства на новую позицию осуществляется путем передвижения тележки 1 с рамой 4 по направляющей 2 вдоль остекления. Предмет изобретенияУстройство для очистки наружного остекления, содержащее тележку, передвигающую 5 ся по направляющей, раму, укрепленную натележке и имеющую в нижней части опорныйролик, чистящий инструмент, установленныйна раме, и контргруз, отаичающееся тем, что,с целью упрощения конструкции, рама в верх 10 ней части снабжена компенсатором, выполненным в виде подпружиненного ролика, опирающегося на направляющую,318393 Редактор В. Блохи хеева рректо Заказ 41 НИИПИ Комитет ипография Главмосстро оставитель В, ЖукоТехред Т. Курилко Изд.1505 Тираж 473по делам изобретений и открьгий при СоветеМосква, Ж, Раушская иб., д. 4/5 Подписноенистров СССР
