Союзная; mtjr-i; r-“ivrj у (ur; i-s 1. лкл; isftijiбибн-ютша (и. и. капралов

Номер патента: 302764

ZIP архив

Текст

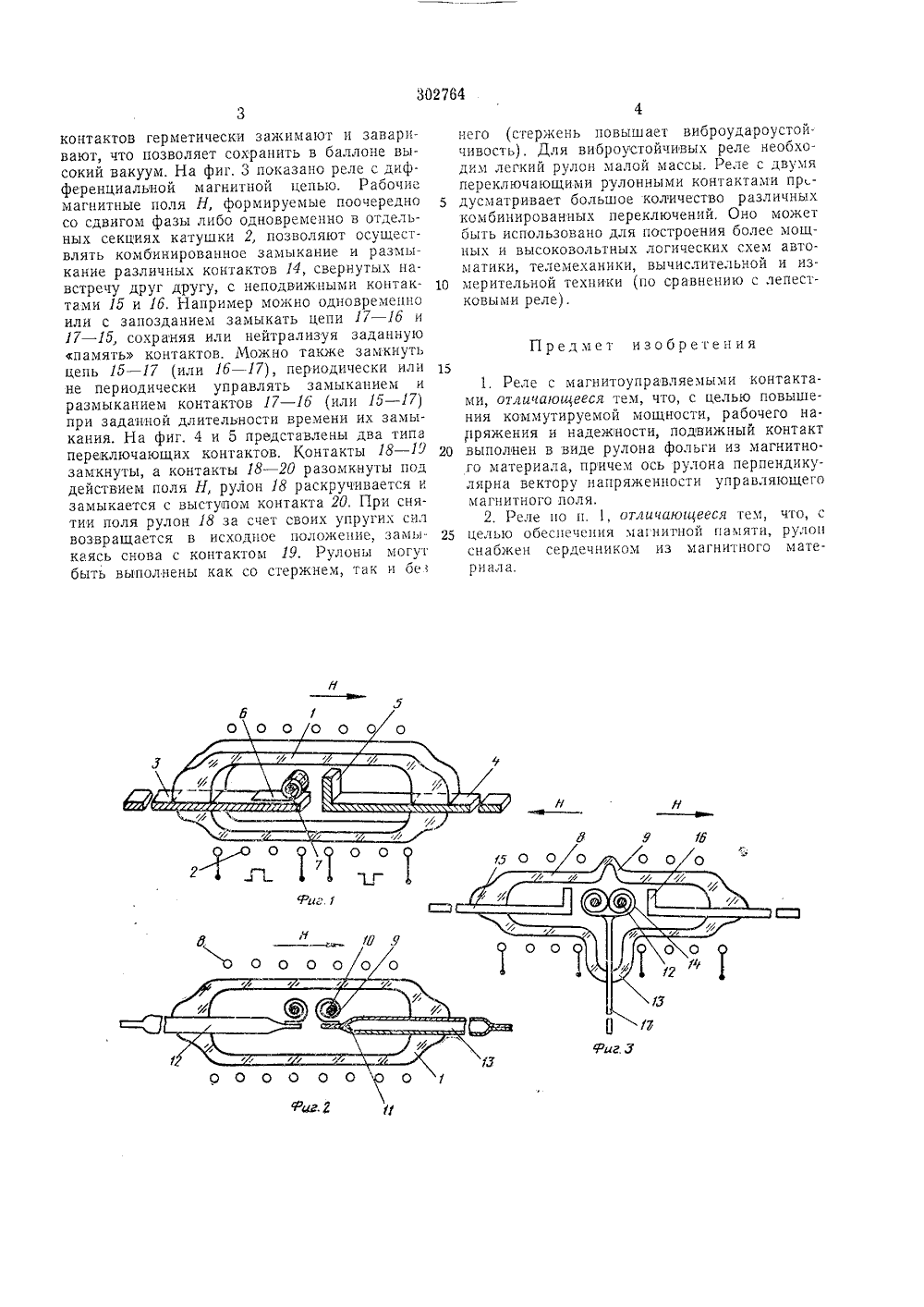

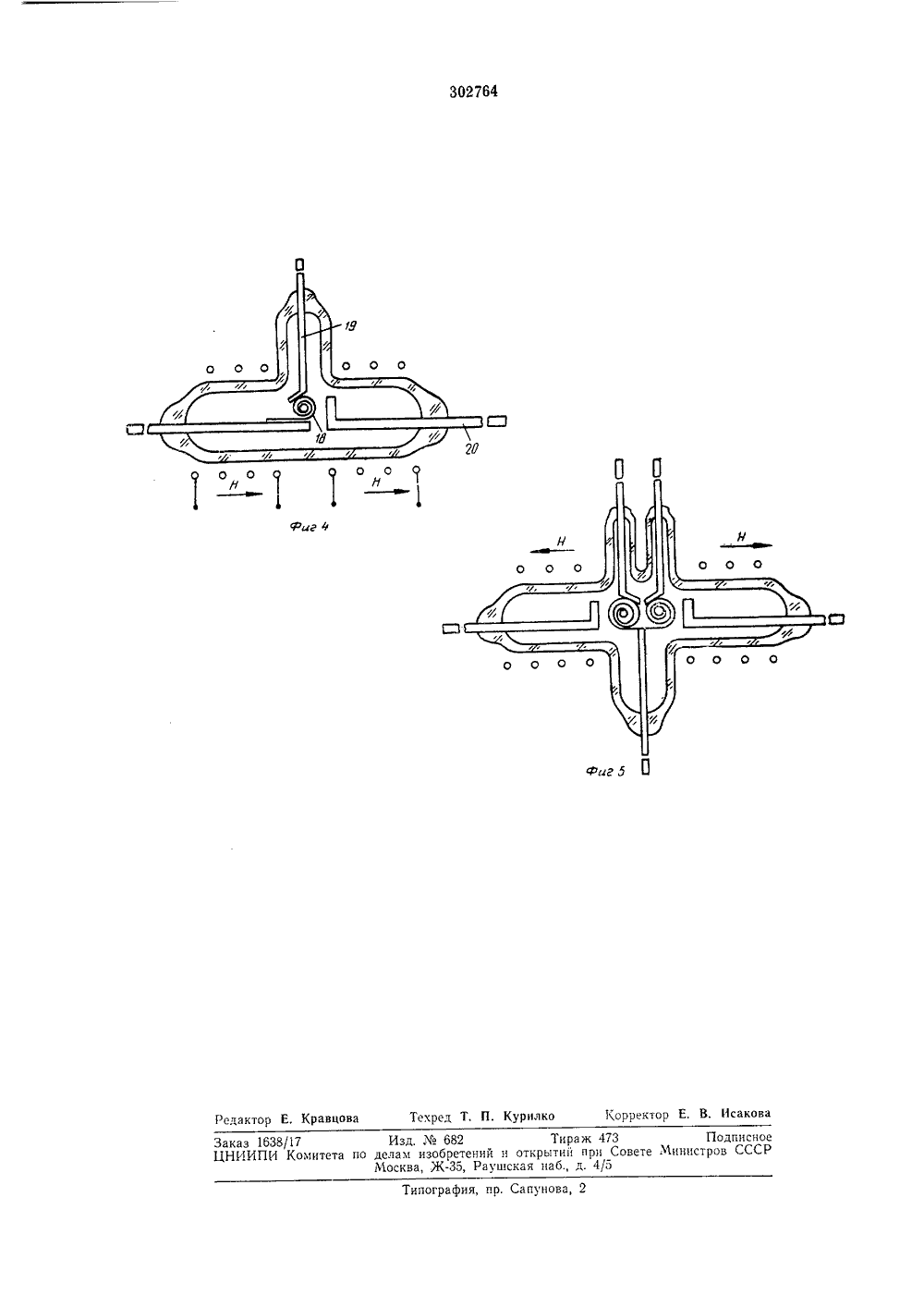

Союз Советских Социалистических республикЗависимое от авт. свидетельстваЗаявлено 19,Ч 1,1968 ( 1249472/24-7) МПК Н 011 т 51/ с присоединением заявкииоритет Комитет по делам изобретений и открыти при Совете Мииистлое Опубликовано 281 Ч.1971. Бюллетень15Дата опубликования описания 17,1 Х.1971 УДК 621.318.562.066.6 (088.8) Авторизобретения И. Капрал аявите РЕЛЕ С МАГНИТОУПРАВЛЯЕМЫМИ КОНТАКТАМ управляемыми коммутируемой я и надежножный контакт и из магнитнона перпендикуупр авляющего ния магнитной иком из магИзвестны реле с магнитоконтактами. Для повышениямощности, рабочего напряженисти в предложенном реле подвивыполнен в виде рулона фольгго материала, причем ось рулолярна вектору напряженностимагнитного поля. Для обеспечепамяти рулон снабжен сердечннитного материала.На фиг. 1 схематически изображено реле с замыкающим односторонним рулонным контактом; на фиг, 2 - реле с двухрулонными магнитоуправляемыми контактами; на фиг.3 - реле с дифференциальной магнитной системой, в которой подвижный контакт выполнен в виде двух рулонов, свернутых навстречу; на фиг, 4 - вариант конструкции реле с однорулонным контактом; на фиг. 5 - реле с двумя переключающими рулонными контактами.Реле с магнитоуправляемыми рулонными контактами в простейшем виде (см. фиг. 1) содержит герметичный баллон 1, с намотанной на него катушкой 2, являющейся источником электромагнитного поля Н. В баллон введены и герметично установлены выводы 3 и 4. На конце вывода 4 установлен в виде выступа неподвижный контакт б, а на конце вывода 3 - подвижный контакт б в виде рулона фольги из магнитного материала. Разрыв между контактами образует рабочий контактный зазор, Рулон из магнитожесткой фольги для повышения чувствительности реле и при обретения магнитной памяти накручен и закреплен на стержне 7 из магнитожесткого материала, Для реле без памяти стержень (как и фольга) изготовлен из магнитомягких материалов. Возможно и использование ком бинаций магнитожестких и магнитомягкихматериалов как для стержня, так и для рулона. Например, стержень 7 может быть выполнен из магнитожесткого (либо магнитомягкого) материала, а его рулон-пружина из маг нитомягкого (либо магнитожесткого) материала. Под действием поля Н рулон б намагничивается и, раскручиваясь, замыкается с контактом 5. Для возвращения этого рулона в исходное разомкнутое состояние необходим 20 обратный размагничивающий импульс от вто.рой отдельной секции катушки 2. Для случая обычных замыкающих реле без памяти управление осуществляется при последовательно соединенных секциях катушки 2, 25 Реле, показанное на фиг. 2, имеет одну катушку 8 управления и два подвижных магнитоуправляемых рулонных контакта 9 со стержнями 10, закрепленных на трубчатых вводах 11 и 12 с откачным штенгелем 13. ПоследЗо ний после откачки баллона 1 и обезгаживанияконтактов герметически зажимают и заваривают, что позволяет сохранить в баллоне высокий вакуум. На фиг. 3 показано реле с дифференциальной магнитной цепью. Рабочие магнитные поля Н, формируемые поочередно со сдвигом фазы либо одновременно в отдельных секциях катушки 2, позволяют осуществлять комбинированное замыкание и размыкание различных контактов 14, свернутых навстречу друг другу, с неподвижными контактами 15 и 1 б. Например можно одновременно или с запозданием замыкать цепи 17 - 1 б и 17 - 15, сохраняя или нейтрализуя заданную память контактов. Можно также замкнуть цепь 15 - 17 (или 1 б - 17), периодически или не периодически управлять замыканием и размыканием контактов 17 - 1 б (или 15 - 17) при заданной длительности времени их замыкания. На фиг. 4 и 5 представлены два типа переключающих контактов, Контакты 18 -д 10 замкнуты, а контакты 18 - 20 разомкнуты под действием поля Н, рулон 18 раскручивается и замыкается с выступом контакта 20, При снятии поля рулон 18 за счет своих упругих сил возвращается в исходное положение, замыкаясь снова с контактом 19, Рулоны могут быть выполнены как со стержнем, так и бе 4него (стержень повышает виброудароустойчивость), Для виброустойчивых реле необходим легкий рулон малой массы. Реле с двумя переключающими рулонными контактами пр.- 5 дусматривает большое количество различныхкомбинированных переключений, Оно может быть использовано для построения более мощных и высоковольтных логических схем автоматики, телемеханики, вычислительной и из мерительной техники (по сравнению с лепестковыми реле).Предмет изобретения151, Реле с магнитоуправляемыми контактами, отличающееся тем, что, с целью повышения коммутируемой мощности, рабочего напряжения и надежности, подвижный контакт 20 выполнен в виде рулона фольги из магнитного материала, причем ось рулона перпендикулярна вектору напряженности управляющего магнитного поля,2. Реле по п. 1, отличающееся тем, что, с 25 целью обеспечения магнитной памяти, рулонснабжен сердечником из магнитного материала.302764 о ( с 2 Редактор Е, Кравцова Текред Т. П. Курилко Корректор Е. В. Исакова Типография, пр. Сапунова, 2 Зака ЦНИ 638/17 Изд.682 Тир ПИ Комитета по делам изобретений и открытийМосква, Ж, Раушская наб.,73 ПодписноеСовете Министров СССР

Смотреть

Заявка

1249472

МПК / Метки

МПК: H01H 5/28

Метки: isftijiбибн-ютша, mtjr-i, r-"ivrj, капралов, лкл, союзная

Опубликовано: 01.01.1971
