Установка для моделирования глубинныхпроцессов

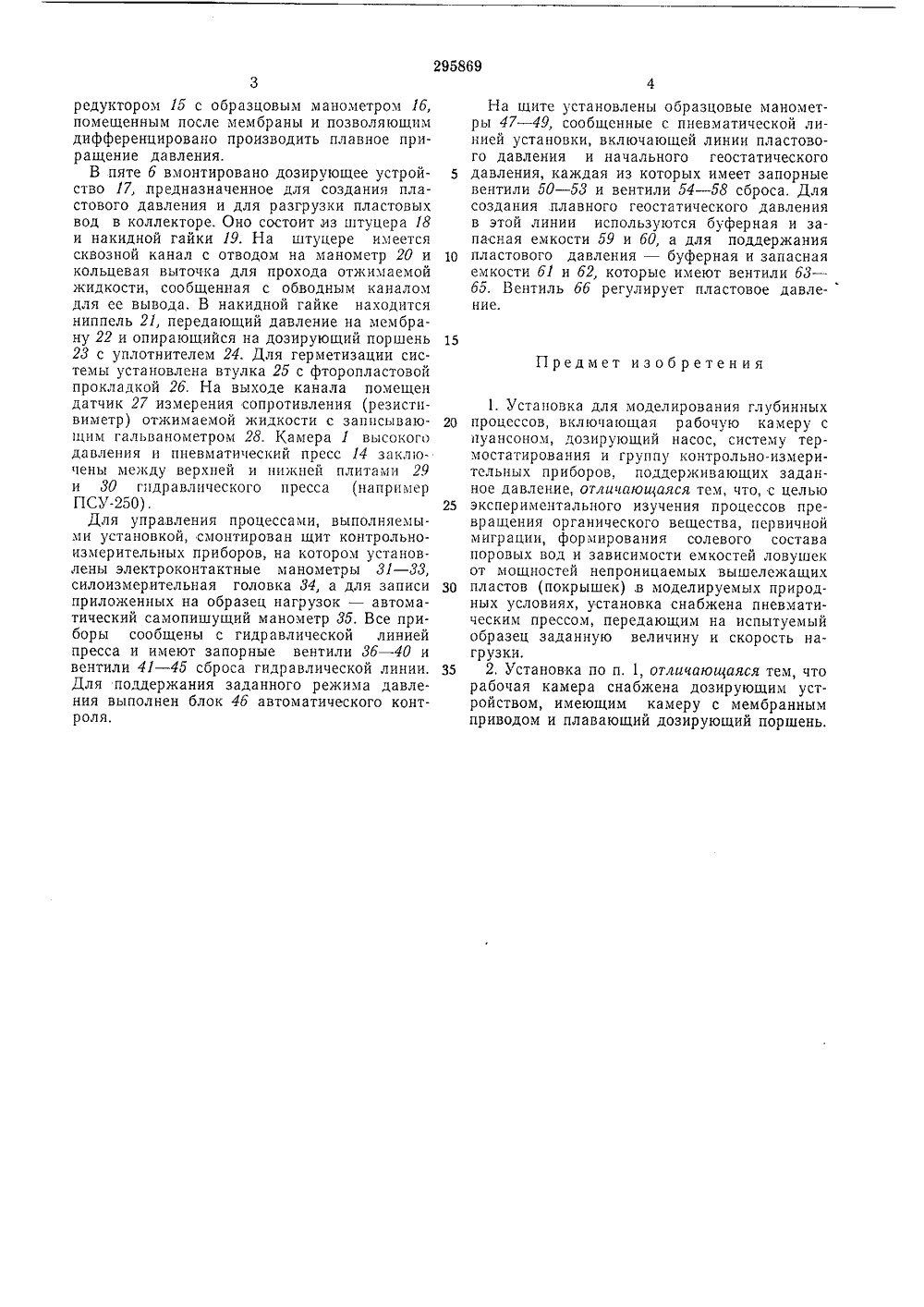

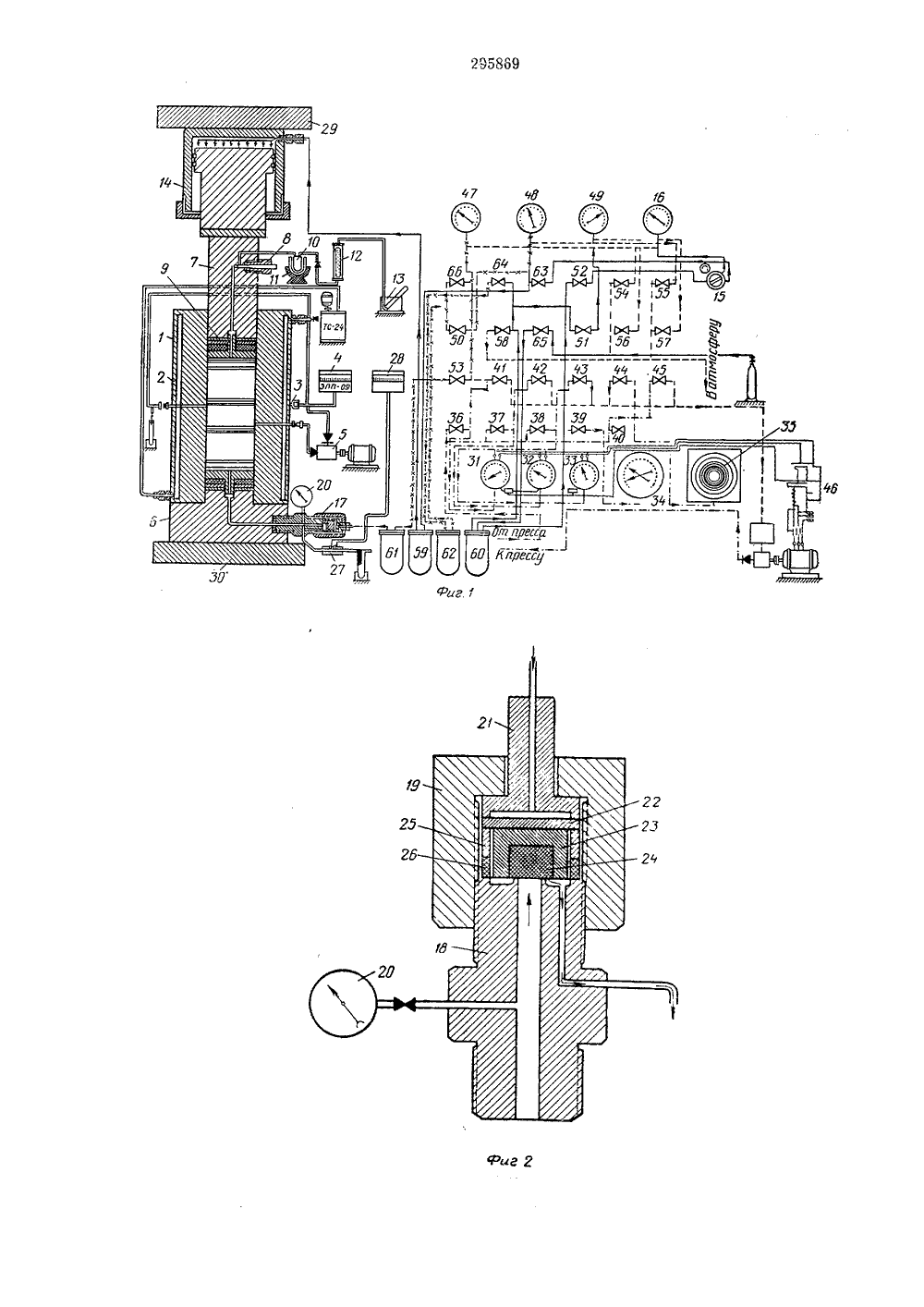

О П И С А Н И Е 295869ИЗОБРЕТЕНИЯК аетОРСКОМ СВИДНЕЛЬСТВЗ Союз Советских Социалистических РеспубликЗависимое от авт, свидетельстваЗаявлено 11.М 11.1969 ( 1356354122-3) 1 ЧПК Е 21 Ь 43/12 с присоединением заявк Прио,р.итет Комитет по делам изобретений и открытий при Совете Мииистрав СССР.245.59 (088.8) Авторыизобретения В. Ф. Симоненко и В, Л. Соколов явител СТАНОВКА ДЛЯ МОДЕЛИРОВАНИЯ ГЛУБИННЪХ ПРОЦЕССОВВ нефтедобывающей промышленности известны установки для моделирования глубинных процессов, включающие рабочую камеру с пуансоном, дозирующий насос, систему термостатирования и группу контрольно-измерительных приборов, поддерживающих заданное давление.Предложенная установка отличается тем, что она снабжена пневматическим прессом, передающим на испытуемый образец заданную величину и скорость нагрузки. Кроме того, рабочая камера оборудована дозирующим устройством, имеющим камеру с мембранным приводом и плавающий дозирующий поршень.Такое выполнение установки позволяет экспериментально изучать процессы превра. щения органического вещества, первичной миграции, формирования солевого состава поровых вод и зависимости емкостей ловушек от емкостей непроницаемых вышележащих пластов (покрышек) в моделируемых природных условиях.На фиг. 1 дана схема описываемой установки; на фиг. 2 - дозирующее устройство,Камера 1 высокого давления для загрузки испытуемого образца состоит из корпуса 2, представляющего собой цилиндр, в котором имеется радиатор со спиральными проточками корпуса для создания температурного режима. В корпус вмонтирован карман 3 для замера температуры образца с последующей автоматической регистрацией ее на самопишущем потенциометре 4. В корпусе камеры выполнены два сквозных канала, через которые осуществляется движение пластовой воды при помощи дозирующего насоса 5. В нижней части камеры расположена пята 6 с каналом для прохода жидкости, служащая для имитации пластового давления (противодавления) и отбора пластовой жидкости. Для передачи давления на образец используется пуансон 7, в котором есть каналы для отбора жидкости и газа и игольчатый вентиль В тон кой регулировки. Для создания герметизациив камере высокого давления выполнена система уплотнительных прокладок 9. Чтобы не допустить при редуцировании конденсацию жидких углеводородов, растворенных в сжатых газах, на пути к месту редуцирования установлена ловушка 10 высокого давления в виде пустотелой камеры, погруженной в сосуд Дюара 11 с жидким азотом.Для измерения количества несконденсированной части газа служит ротаметр 12, соединенный с отборником И. Для создания плавного приращения давления используется пневматический пресс 14, в головку которого подается заданное давление газа от источника 30 давления (например баллона), регулируемое3редуктором 15 с образцовым манометром 16, помещенным после мембраны и позволяющим дифференцировано производить плавное приращение давления.В пяте б вмонтировано дозирующее устройство 17, предназначенное для создания пластового давления и для разгрузки пластовых вод в коллекторе. Оно состоит из штуцера 18 и накидной гайки 19. На штуцере имеется сквозной канал с отводом на манометр 20 и кольцевая выточка для прохода отжимаемой жидкости, сообщенная с обводным каналом для ее вывода. В накидной гайке находится ниппель 21, передающий давление на мембрану 22 и опирающийся на дозирующий поршень 23 с уплотнителем 24. Для герметизации системы установлена втулка 25 с фторопластовой прокладкой 26, На выходе канала помещен датчик 27 измерения сопротивления (резистпвиметр) отжимаемой жидкости с записываюгцим гальванометром 28. Камера 1 высокого давления и пневматический пресс 14 заключены между верхней и нижней плитами 29 и 30 гидравлического пресса (например ПСУ) .Для управления процессами, выполняемыми установкой, смонтирован щит контрольноизмерительных приборов, на котором установлены электроконтактные манометры 31 - 33, силоизмерительная головка 34, а для записи приложенных на образец нагрузок - автоматический самопишущий манометр 35. Все приборы сообщены с гидравлической линией пресса и имеют запорные вентили 36 - 40 и вентили 41 - 45 сброса гидравлической линии. Для поддержания заданного режима давления выполнен блок 46 автоматического контроля. На щите установлены образцовые манометры 47 - 49, сообщенные с пневматической линией установки, включающей линии пластового давления и начального геостатического 5 давления, каждая из которых имеет запорныевентили 50 - 53 и вентили 54 - 58 сброса, Для создания, плавного геостатического давления в этой линии используются буферная и запасная емкости 59 и 60, а для поддержания 10 пластового давления - буферная и запаснаяемкости 61 и 62, которые имеют вентили 63 - 65. Вентиль бб регулирует пластовое давление.15Предмет изобретения1. Установка для моделирования глубинных 20 процессов, включающая рабочую камеру спуансоном, дозирующий насос, систему термостатирования и группу контрольно-измерительных приборов, поддерживающих заданное давление, отличающаяся тем, что, с целью 25 экспериментального изучения процессов превращения органического вещества, первичной миграции, формирования солевого состава поровых вод и зависимости емкостей ловушек от мощностей непроницаемых вышележащих З 0 пластов (покрышек) л моделируемых природных условиях, установка снабжена пневматическим прессом, передающим на испытуемый образец заданную величину и скорость нагрузки.35 2, Установка по п. 1, отличающаяся тем, чторабочая камера снабжена дозирующим устройством, имеющим камеру с мембранным приводом и плавающий дозирующий поршень.
