290567

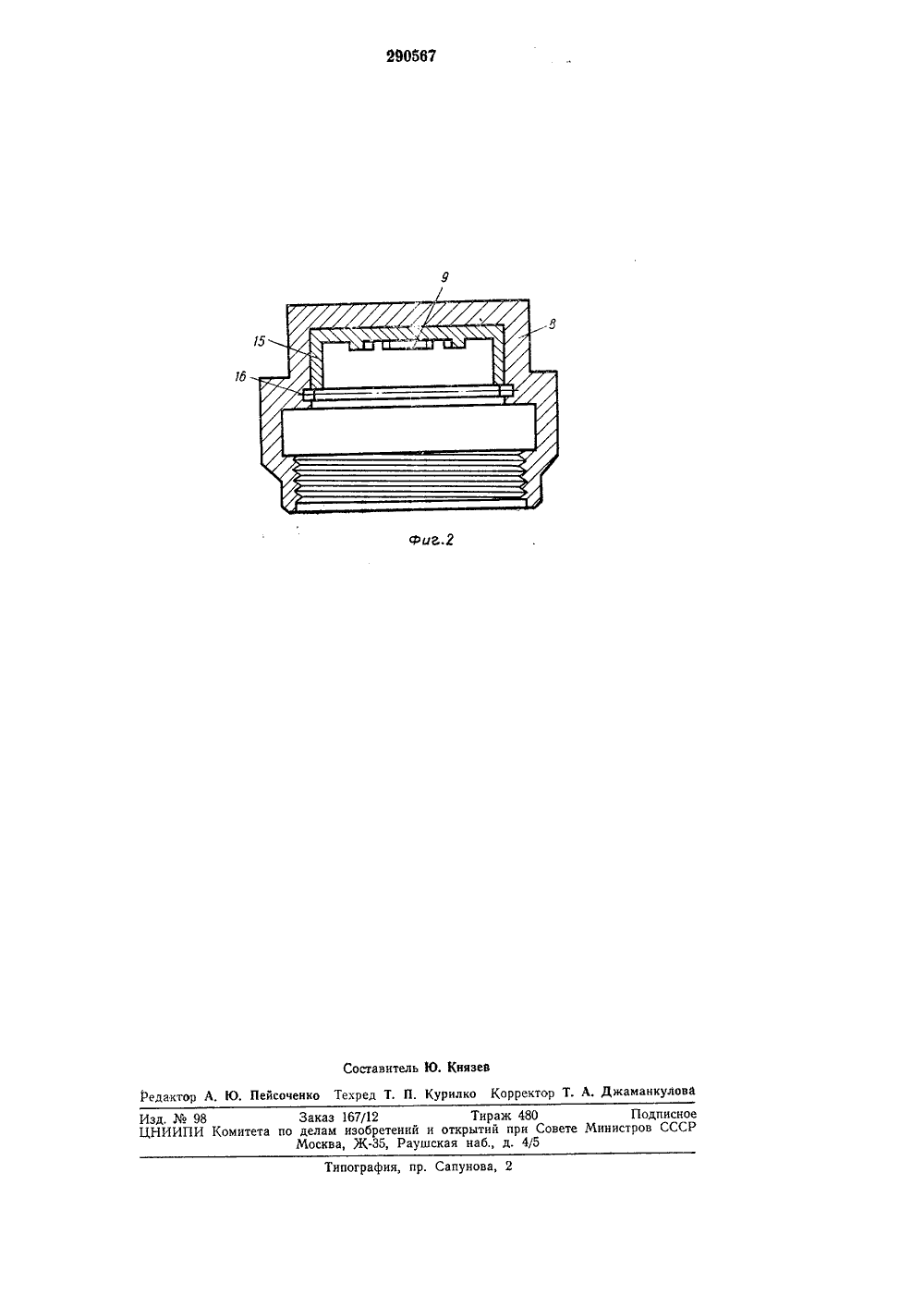

290567 Союз Советских Социалистических РвспуОлик1968 ( 1272 24 ПК Г 161 1/12 явлен иорит Комитет по влам зоОрвтениВ и открыти ори Совете Министров СССР(088,8) оллетень2за 1971 тя 9.11.1971 Авторизобретени Иностранец ентаро Мийавакявител ОНДЕНСА ВОДЧИ Зависимый от патентапубликовапо 22,Х 11,1970. ата опубликования описан Известны конденсатоотводчики, содержащиее корпус с входным и выходным отверстиями, тарельчатый клапан с разгрузочными пазами, заключенный между притертой рабочей зеркальной поверхностью с кольцевым каналом и крышкой с ограничителем подъема клапана, образующей с последним камеру вторичного вскипания конденсата.В предлагаемом конденсатоотводчике с целью повышения надежности и эффективности работы для систем с ограниченным объемом конденсата крышка выполнена с выемкой, образующей с наружными стенками канала кольцевую камеру для сбора конденсата.Крышка помещена в направляющий кожух, имеющий в верхней части окна для прохода конденсата в подклапанную полость, и снабжена сьемной вставкой из износостойкого материала, например нержавеющей стали,На фиг. 1 схематически показан описываемый конденсатоотводчик, продольный разрез; на фиг. 2 - крышка конденсатоотводчика.Конденсатоотводчик содержит корпус 1 с входным 2 и выходным 3 отверстиями, тарельчатый клапан 4 с разгрузочными пазами б, заключенный между притертой рабочей зеркальной поверхностью б с кольцевым каналом 7 и крышкой 8 с ограничителем 9 подъема клапана, образующей с последним камеру 10 вторичного вскипания конденсата. Крышка выполнена с выемкой 11, образующей с на 10 15 20 25 30 руяными стенками канала 7 кольцевую камеру 12 для сбора конденсата, и помещена в направляющий кожух 13, имеющий в верхней части окна 14 для прохода конденсата в подклапанную полость А. Кроме того, крышка снабжена съемной вставкой 15 пз износостойкого материала, например нержавеющей стали, закрепленной при помощи зажимного кольца 1 б. Во входном отверстии корпуса конденсатоотводчцка размещен фильтр 17 со сливной пробкой 18.Конденсатоотводчпк работает следующим образом.При пуске паровой системы конденсат через входное отверстие 2 и фильтр 17 поступает в канал 19, через окна 14 в кожухе 13 проходит в подклапанную полость А и поднимает клапан 4. Часть конденсата заполняет камеру 10, а другая большая часть конденсата через кольцевой канал 7 и канал 20 поступает к выходному отверстию 3. По мере слива конденсата его температура повышается, При этом происходит вторичное вскипание конденсата в камере 10 и в различных участках конденсатоотводчпка, и удельный объем потока, проходящего через выходное отверстие, увеличивается, что, в свою очередь, приводит к повышению скорости потока в кольцевом канале 7 и уменьшению давления на нижнюю поверхность клапана 4. Вместе с тем, в результате повышения температуры и по другим причинам давление внутри ка3меры 10 увеличивается, и клапан 4 опускается вниз, перекрывая канал 7 и прекращая доступ конденсата в выходное отверстие 3.Горячий конденсат скапливается в камерах 10 и 12, При этом давление в камере 10 автоматически регулируется путем установления баланса между повторным испарением горячего конденсата вследствие его нагрева паром или горячим конденсатом, находящимся в кожухе И, и утечкой давления через разгрузочные пазы б клапана 4.Таким образом, оптимальная продолжительность времени закрытия клапана или интервал между последовательными операциями выпуска конденсата из конденсатоотводчика гарантируется при заранее заданных параметрах.Предмет изобретения1. Конденсатоотводчик, содержащий корпус с входным и выходным отверстиями, тарельчатый клапан с разгрузочными пазами, заключенный между притертой рабочей зеркальной поверхностью с кольцевым каналом и крышкой с ограничителем подъема клапана, образующей с последним кам ру вторичного вкипания конденсата, отличающийся тем, что, с целью повышения надежности и эффективности работы для систем с ограниченным объемом конденсата, крышка выполнена с выемкой, образующей с наружными стенками канала кольцевую камеру для сбора конденсата.2. Конденсатоотводчик по п. 1, отличаюи 1 ийсл тем, что крышка помещена в направляющий кожух, имеющий в верхней части окна для прохода конденсата в подклапанную полость.3. Конденсатоотводчик по пп. 1 и 2, отличающийся тем, что крышка снабжена съемной вставкой из износостойкого материала, например нержавеющей стали.290667Фиг.2Составитель Ю, Князев Редактор А, Ю. Пейсоченко Техред Т. П. Курилко Корректор Т. А, Джаманкулова Изд. 3 Ь 98 Заказ 167/12 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж.35, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
