Устройство для вакуумирования и запечатывания полимерных мешков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст
Р Р"гЬД /Р 1 РОП ИСАН-ИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 283000 Союз Сооетоких Социалиотичеоких РеооубаикЗависимое от авт. свидетельстваЗаявлено 05 Х 11.1968 ( 1253533/28-13)с присоединением заявкиПриоритетОпубликовано 28.1 Х,1970, Бюллетень30Дата опубликования описания 16,Х 11,1970 Кл. 81 а, 1комитет по делаюиаобретеииЯ и открытиЯори Совете МиныотроеСССР МПК В 65 Ь 31/04 В 65 Ь 51/04 УДК 621.798,4(088,8)Авторыизобретения Н. В. Козарович, Р, И. Абрамсон, В. В. Дуванова, В. А. Малащенко,Е, Н. Меркулова, Л. Т. Рубан, В, А, Ямщиков и А. П, АнисимовЗаявитель Калининградское центральное конструкторское бюро УСТРОЙСТВО ДЛЯ ВАКУУМИРОВАНИЯ И ЗАПЕЧАТЫВАНИЯ ПОЛИМЕРНЫХ МЕШКОВПредмет изобретения Изобретение относится к упаковочным мащинам,Известно устройство для вакуумирования и запечатывания полимерных мешков, содержащее подающий конвейер с фиксаторами, расположенные над ним вакуум-,присосы для раскрывания мешков, зажимы для горловины мешков, по меньшей мере, одно сопло и сварочное приспособление.Такие устройства конструктивно сложны.Для упрощения устройства сопло укреплено на бесконечном транспортере, а зажимы выполнены в виде размещенных под ним протяжных бесконечных лент.Протяжные бесконечные ленты, могут быть установлены в два яруса, а фиксаторы выполнены в виде пружинящих пластин. На фиг, 1 изображена кинематическая схема предлагаемого устройства; на фиг. 2 - момент ввода мешка в устройство; на фиг, 3 - схема работы фиксатора.Устройство содержит общий привод 1, протяжные бесконечные ленты 2, расположенные в два яруса и служащие для зажима горловины мешка; подающие рольтанги 3 с фиксаторами 4, выполненными в виде пружинящих пластин; сварочное устройство 5, сопло б, совершающее постунательное движение; и вакуум-присосы 7. Устройство работает следующим образом.Мешок 8 из потока поступает на рольганг иудерживаемый фиксатором, подается к ттротяжным лентам, заправляется между ними и 5 идет на вакуумирование, Перед вводом в мешок сопла вакуум-.присосы соединяются с вакуумной системой и разводят выступающие кромки мешка. Затем сопло вводится в мешок, раздвигая протяжные ленты, совершает вместе 10 с ним поступательное движение и выводитсяиз него после окончания вакуумирования. До окончания вакуумирования мешок перемещается в сварочное устройство и одновременно с вакуумированием происходит сварка, 15 Синхронность работы подающего рольганга,протяжных лент, сопла .и сварочного устройства достигается применением единого привода и установкой фиксаторов. Утапливающиеся 20 фиксаторы расположены лопарно с интервалом, равным размеру мешка. 1. Устройство для вакуумирования и запечатывания полимерных мешков, содержащее,подающий конвейер,с фиксаторами, расположенные над ним вакуум-присосы для раскры вания горловины мешков, по меньшей мереодно сопло и сварочное приспособление, отличающееся тем, что, с целью упрощения конструкции, сопло укреплено на бесконечном транспортере, а зажимы выполнены в виде размещенных под ним протяжных бесконечных лент,2, Устройство по, п. 1, отличающееся тем,что протяжные бесконечные ленты установлены в два яруса,3. Устройство по пп, 1,и 2, отличающееся5 тем, что фиксаторы выполнены в виде пружинящих пластин.28 ЗООО Фиг 2 фиг.З Составитель М. ГрановскийТехред Л. В. Куклина Корректор О. С. Зайцева Редактор Т. Юрчикова Ткпография, пр. Сапунова, 2 Заказ 3650/И Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д, 4/5

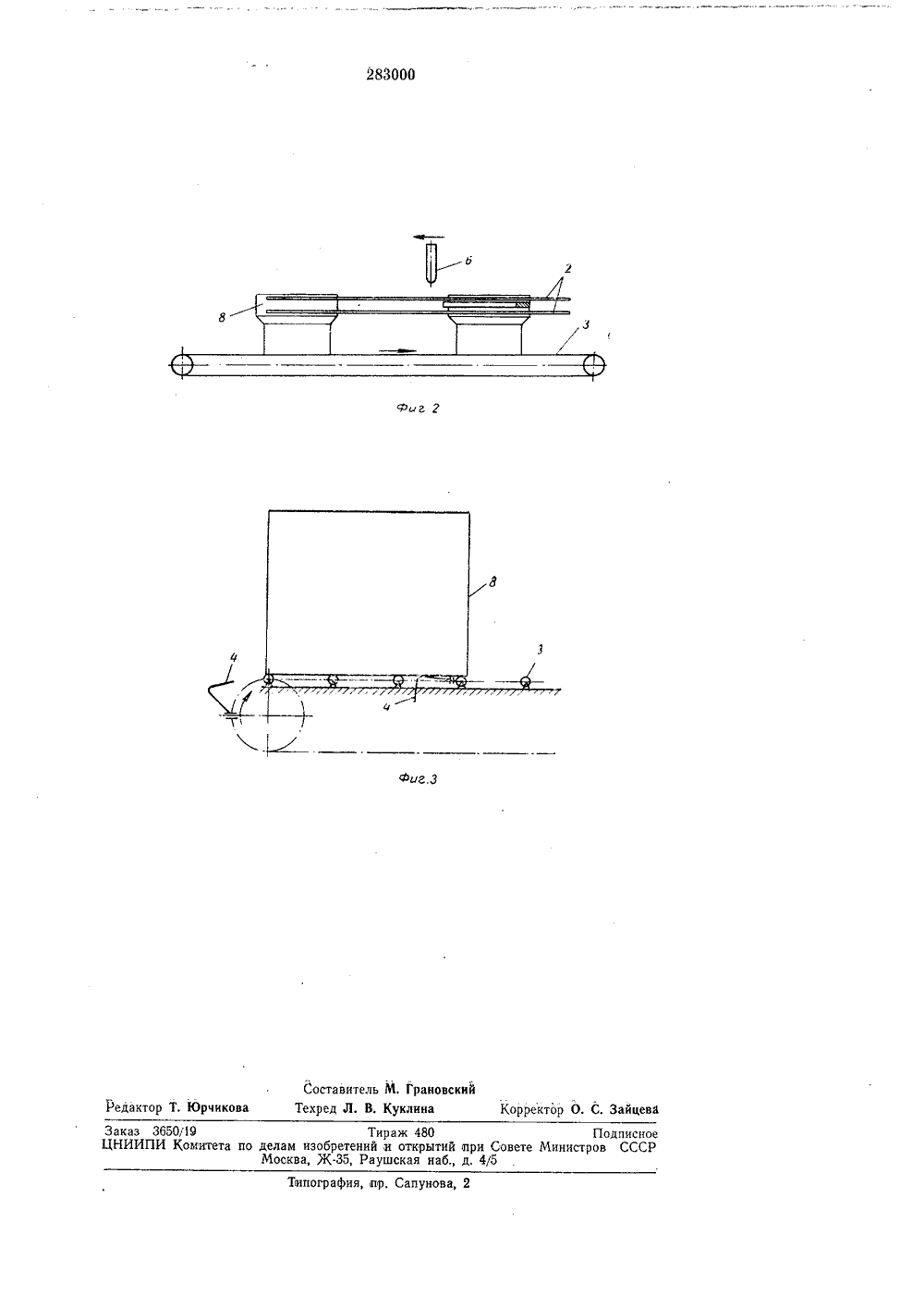

СмотретьЗаявка
1253533
Калининградское центральное конструкторское бюро
Н. В. Козарович, Р. И. Абрамсон, В. В. Дуванова, В. А. Малащенко, Е. Н. Меркулова, Л. Т. Рубан, В. А. Ямщиков, А. П. Анисимов
МПК / Метки
МПК: B65B 31/04, B65B 51/04
Метки: вакуумирования, запечатывания, мешков, полимерных
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/3-283000-ustrojjstvo-dlya-vakuumirovaniya-i-zapechatyvaniya-polimernykh-meshkov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для вакуумирования и запечатывания полимерных мешков</a>
