Калибратор фазы

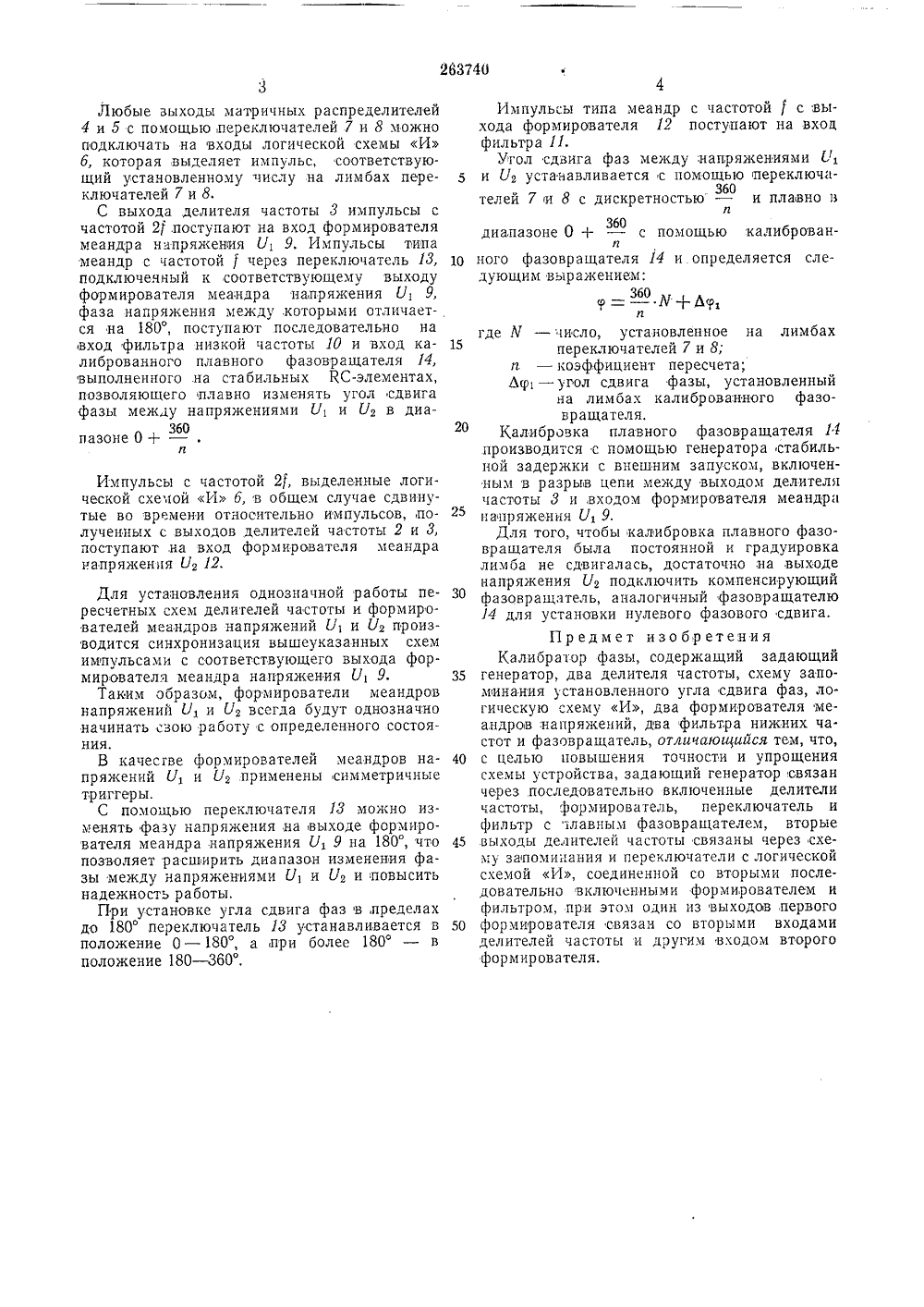

0 П И С А Н И Е 263740ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Ьее Советских Социалистических Республик(088,8) Комитет по делам изобретений и открытий при Совете Министров СССРАвторыизобретения БЛт:РТ:.:ЭВ, Д. Кутериега, О. К, Шкурупий, А. А. Шахин и ф. М, Телеп 3;тгрдт 1 г ,: БИЬЛ 110 ТНА Заявитель КАЛИБРАТОР ФАЗЫ Изобретение относится к области фазоизме. рительной техники и предназначено для градуировки фазометрической аппаратуры,Известен калибратор фазы, содержащий задающий генератор, к выходу которого подключены каналы переменной и постоянной фазывыполненные из последовательно включенных делителей частоты, фильтров,кругового фазовращателя, включенного на входе делителя частоты канала переменной фазы, схему запомичания установленного угла сдвига фаз, подключенную к выходам делителей частоты канала постоянной фазы, и схему автоматического контроля и корректировки установленного угла сдвига фаз, включенную на выходе обоих каналов, калибратора. Предлагаемый калибратор фазы отличается от известных тем, что, с целью повышения точности и упрощения схемы устройства, в нем задающий генератор связан через последовательно включенные делители частоты, форчирователь," переключатель и фильтр нижних частот с плавным фазовращателем, вторые выходы делителей частоты связаны через схему запоминания и переключатели с логической схемой И, соединенной со вторыми последовательно включенными формирователем и фильтром, при этом один из выходов первого формирователя связан со вторыми входами делителей частоты и другим входом второго формирователя.На чертеже изображена блок-схема предлагаемого калибратора фазы.Калибратор содержит задающий генератор1, последовательно включенные делители частоты 2 и д с общим коэффициентом деления, схему запоминания установленного угла сдвига фаз между напряжениями l и l 10 выполненную на матричных распределителях4 и 5, логическую схему И 6, переключатели 7 и 8, формирователь меандра напряжения Ь, 9, фильтры низкой частоты 10 и 11, формирователь меандра напряжения 02 12 пе реключатель 13 и плавный калиброванный фазовращатель 14, выполненный на стабильных КС-элементах.Напряжение импульсной формы с частотойи с выхода генератора 1 поступает на входы 20 госледовательно включенных делителей частоты 2 и д соответственно с коэффициентом деления 1; 10 и 1: 18. Общений коэффициент деления делителей чаистоты составляет2 Выходы пересчетных схем делителей частоты 2 и 3 соответственно нагружены на мат ричные распределители 4 и б, Любые выходы матричных распределителей 4 и Б с помощью переключателей 7 и 8 можно подключать на входы логической схемы И б, которая выделяет импульс, соответствующий устачовленному числу на лимбах переключателей 7 и 8.С выхода делителя частоты 3 импульсы с частотой 21,поступают на вход формирователя меандра напряжения У, 9. Импульсы типа меандр с частотой 1 через переключатель 13, подключечный к соответствующему выходу формирователя меандра напряжения У, 9, фаза напряжения между которыми отличается на 180, поступают последовательно на вход фильтра низкой частоты 10 и вход калиброванного плавного фазовращателя 14, выполненного на стабильных КС-элементах, позволяющего плавно изменять угол сдвига фазы между напряжениями Уи У в диа 360назоне 0 + - .л Импульсы с частотой 2, выделенные логической схемой И б, в общем случае сдвинутые во времени относительно импульсов, полученных с выходов делителей частоты 2 и 3, поступают на вход формирователя меандра напряжения 11, 12.Для установления однозначной работы пересчетных схем делителей частоты и формирователей меандров напряжений У и 11 производится синхронизация вышеуказанных схем импульсами с соответствующего выхода формирователя меандра напряжения У, 9,Таким образом, формирователи меандров напряжений Уи У, всегда будут однозначно начинать свою работу с определенного состояния.В качесгве формирователей меандров напряжений У, и У применены симметричные триггеры,С помощью переключателя 13 можно изменять фазу напряжения на выходе формирователя меандра напряжения У, 9 на 180, что позволяет расширить диапазон изменения фазы между напряжениями У, и У, и повысить надежность работы,При установке угла сдвига фаз в,пределах до 180 переключатель 13 устанавливается в положение 0 - 180, а при более 180 - в положение 180 - 360. Импульсы типа меандр с частотой 1 с:выхода формирователя 12 поступают на входфильтра 11.Угол сдвига фаз между напряжениями Г,5 и 11 устанавливается с помощью переключа 360телей 7 и 8 с дискретностью - и плачевно ил360диапазоне О + - с помощью калиброван 10 ного фазовращателя 14 и определяется следующим выражением;= - Л 1+Ьт,360лгде Ж - исло, установленное на лимбахпереключателей 7 и 8;п - коэффициент пересчета;Л - угол сдвига фазы, установленныйна лимбах калиброванного фазовращателяКалибровка плавного фазовращателя 14производится с помощью генератора стабильной задержки с внешним запуском, включенным в разрыв цепи между выходом делителячастоты 3 и,входом формирователя меандранапряжения У, 9.Для того, чтобы калибровка плавного фазовращателя была постоянной и градуировкалимба не сдвигалась, достаточно на выходенапряжения У, подключить компенсирующийфазовращатель, аналогичный фазовращателю14 для установки нулевого фазового сдвига.Предмет изобретенияКалибратор фазы, содержащий задающий35 генератор, два делителя частоты, схему запоминания установленного угла сдвига фаз, логическую схему И, два формирователя меандров напряжений, два фильтра нижних частот и фазовращатель, отличающийся тем, что,40 с целью повышения точности и упрощениясхемы устройства, задающий генератор связанчерез последовательно включенные делителичастоты, формирователь, переключатель ифильтр с облавным фазовращателем, вторые45 выходы делителей частоты связаны через схему запоминания и переключатели с логическойсхемой И, соединенной со вторыми последовательно включенными формирователем ифильтром, при этом один из выходов,первого50 формирователя связан со вторыми входамиделителей частоты и другим входом второгоформирователя.263740Составитель 1. Н, Кучеренко Редактор М. В. Афанасьева Техред А. А. Камышникова Корректор Л. В. ЮшинаЗаказ 1397/16 Тираж 500 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва Ж.35, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
