Рсфср i,: . -; .

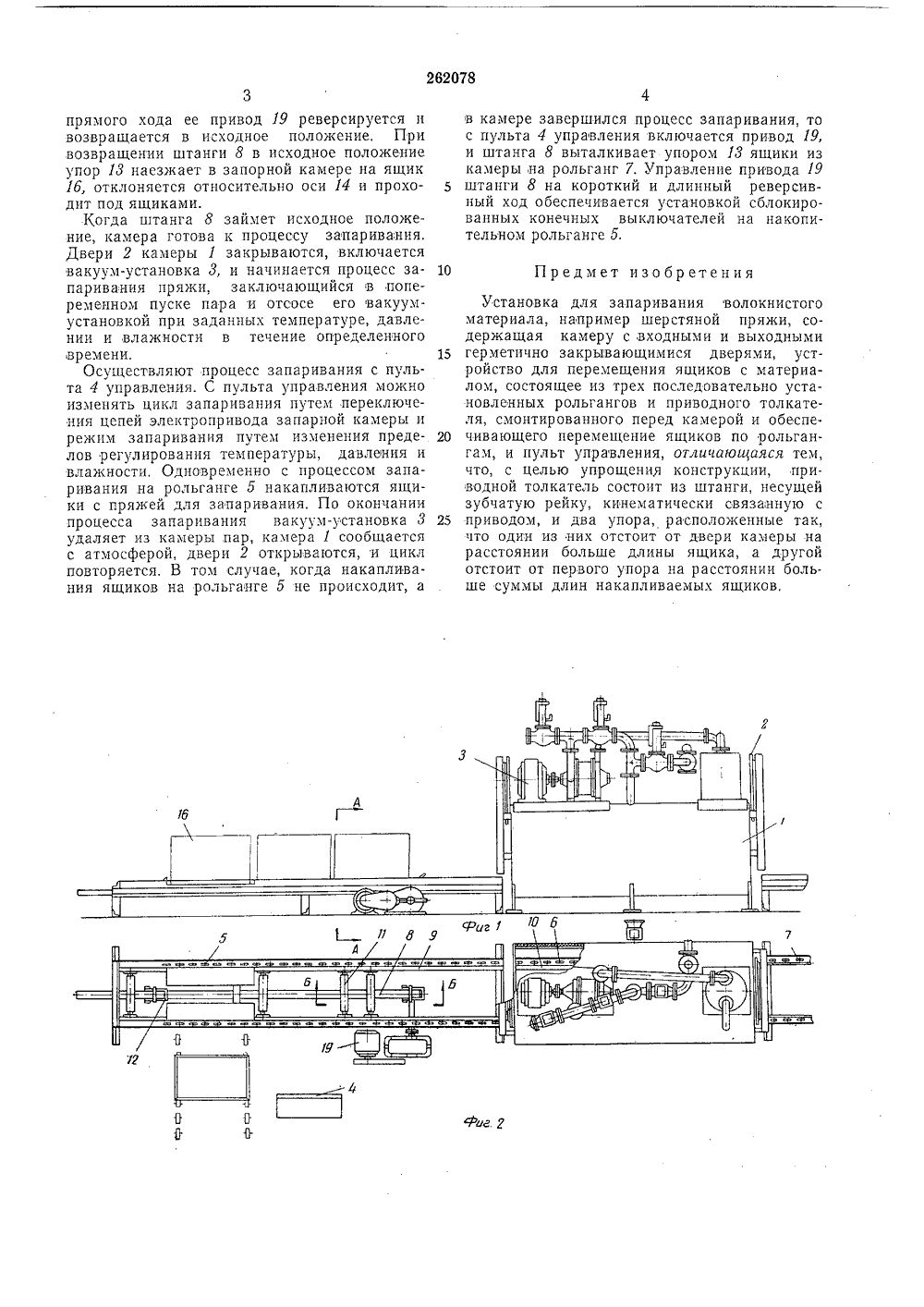

О П И С А Н И Е 262078ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства. 8 Ь, 13(1228947/28-1 явлено 28111.196 рисоединением заявкииоритет митет по дела ПК РО изобретений и открыт при Совете Министре СССР(088,8) О. Бюллетень6 описания 28.Ч.1970 Опубликовано 26,1,1 Дата опубликовани Авторы изобрет и Н Разумоваслогическое., бюроРСФСР, .4, у Н. П. Кузнецов, В. Б. Т ский, В. Б, Коротковрукторское и техной промышленности Заявитель роектно-конст ерства легко нтральное МиниСТАНОВК ЗАПАРИВАНИЯ ВОЛОКНИСТОМАТЕРИАЛА 2 Известна установка для запаривания волокнистого материала, например шерстяной пряжи, содержащая камеру с входными и выходными герметично закрывающимися дверями, устройство для перемещения ящиков с материалом, состоящее из трех последовательно установленных рольгангов и приводного толкателя, смонтированного перед камерой и обеспечивающего перемещение ящиков по рольгангам, и пульт управления, 10Описываемая установка проще по конструкции, Это достигается тем, что приводной толкатель состоит из штанги, несущей зубчатую рейку, кинематически связанную с приводом, и два упора, расположенные так, что один из них отстоит от двери камеры на расстоянии больше длины ящика, а другой отстоит от перьвого упора на расстоянии больше суммы длин накапливаемых ящиков.На фиг, 1 представлена описываемая уста,новка, вид сбоку; на фиг, 2 - то же, вид сверху; на фиг. 3 - разрез по А - А на фиг.1; на фиг. 4 - разрез по Б - Б на фиг, 2.Устройство состоит из вакуумной камеры 1 с герметично закрывающимися входными и выходными дверями 2, вакуум-установки 3, пульта управления 4, рольгангов б - 7, штанги 8, направляющих 9, 10, кареток 11, упоров 12, 13, осей 14, грузов 15, ящиков 1 б с пряжей. На штанге смонтирована рейка 17, на- ч 0 ходящаяся в зацеплении с шестерней 18, посаженной на выходном валу привода 19, Перемещение толкателя может быть осуществлено и от цепного транспортера, Установка снабжена электроприводом, автоматически регулирующим процесс запаривания с пульта 4 управления.Установка работает следующим образом, Ящик 1 б с пряжей поступает на накопительный рольганг б, Включается привод 19; штанга 8 упором 12 перемещает ящик 1 б на длину ящика по рольгангу 5, после чего штанга 8 возвращается в исходное положение. Затем на рольганг б поступает второй ящик. Движение штанги 8 повторяется, и оба ящика перемещаются упором 12 на длину ящика по рольгангу б и т. д, При поступлении последнего ящика с пряжей, комплектующего партию, подготовка пряжи к запариванию прекращается,Если двери 2 камеры 1 открыты, включается привод 19, и штанга 8, перемещаясь в направляющих 9 и 10, упором 13 выталкивает ящики 1 б из запорной камеры 1 по рольгангу б на рольганг 7, а упором 12 заталкивает ящики по рольгнгу б на рольганг б в запарную камеру 1, При этом, если на рольганге 7 имеются ящики с ранее запаренной пряжей, то они также перемещаются по нему под действием упора 13. При завершении штангойпрямого хода ее привод 19 реверсируется и возвращается в исходное положение, При возвращении штанги 8 в исходное положение упор 13 наезжает в запорной камере на ящик 1 б, отклоняется относительно оси 14 и проходит под ящиками.Когда штанга 8 займет исходное положение, камера готова к процессу запаривания. Двери 2 камеры 1 закрываются, включается вакуум-установка 3, и начинается процесс запаривания пряжи, заключающийся в попе- ременном пуске пара и отсосе его вакуум- установкой при заданных температуре, давлении и влажности в течение определенного времени,Осуществляют процесс запаривания с пульта 4 управления. С пульта управления можно изменять цикл запаривания путем переключения цепей электропривода запарной камеры и режим запаривания путем изменения пределов регулирования температуры, давления и влажности, Одновременно с процессом запаривания на рольганге 5 накапливаются ящики с пряжей для запаривания. По окончании процесса запаривания вакуум-установка 3 удаляет из камеры пар, камера 1 сообщается с атмосферой, двери 2 открываются, и цикл повторяется. В том случае, когда накапливания ящиков на рольганге 5 не происходит, а в камере завершился процесс запаривания, то с пульта 4 управления включается привод 19, и штанга 8 выталкивает упором 13 ящики из камеры,на рольганг 7. Управление привода 19 5 штанги 8 на короткий и длинный реверсивный ход обеспечивается установкой сблокированных конечных выключателей на накопительном рольганге 5. 10 Предмет изобретенияУстановка для запаривания волокнистогоматериала, например шерстяной пряжи, содержащая камеру с,входными и выходными 15 герметично закрывающимися дверями, устройство для перемещения ящиков с материалом, состоящее из трех последовательно установленных рольгангов и приводного толкателя, смонтированного перед камерой и обеспе чивающего перемещение ящиков по рольгангам, и пульт управления, отличаюшаяся тем, что, с целью упрощения конструкции, приводной толкатель состоит из штанги, несущей зубчатую рейку, кинематически связанную с 25 приводом, и два упора, расположенные так,что один из них отстоит от двери камеры на расстоянии больше длины ящика, а другой отстоит от первого упора на расстоянии больше суммы длин накапливаемых ящиков,262078 А -А Фиг. 3 Б -Б у 5 в з Составитель А, АнастасиевТехред Т. П. Курилко Корректор С. А, Кузовенкова Редактор С. Сюткина Типография, пр. Сапунова, 2 Заказ 1305/12 Тираж 500 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква 5 К-З 5, Раушская наб., д, 45
