Задатчик давления, изменяющегосяскоростью
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

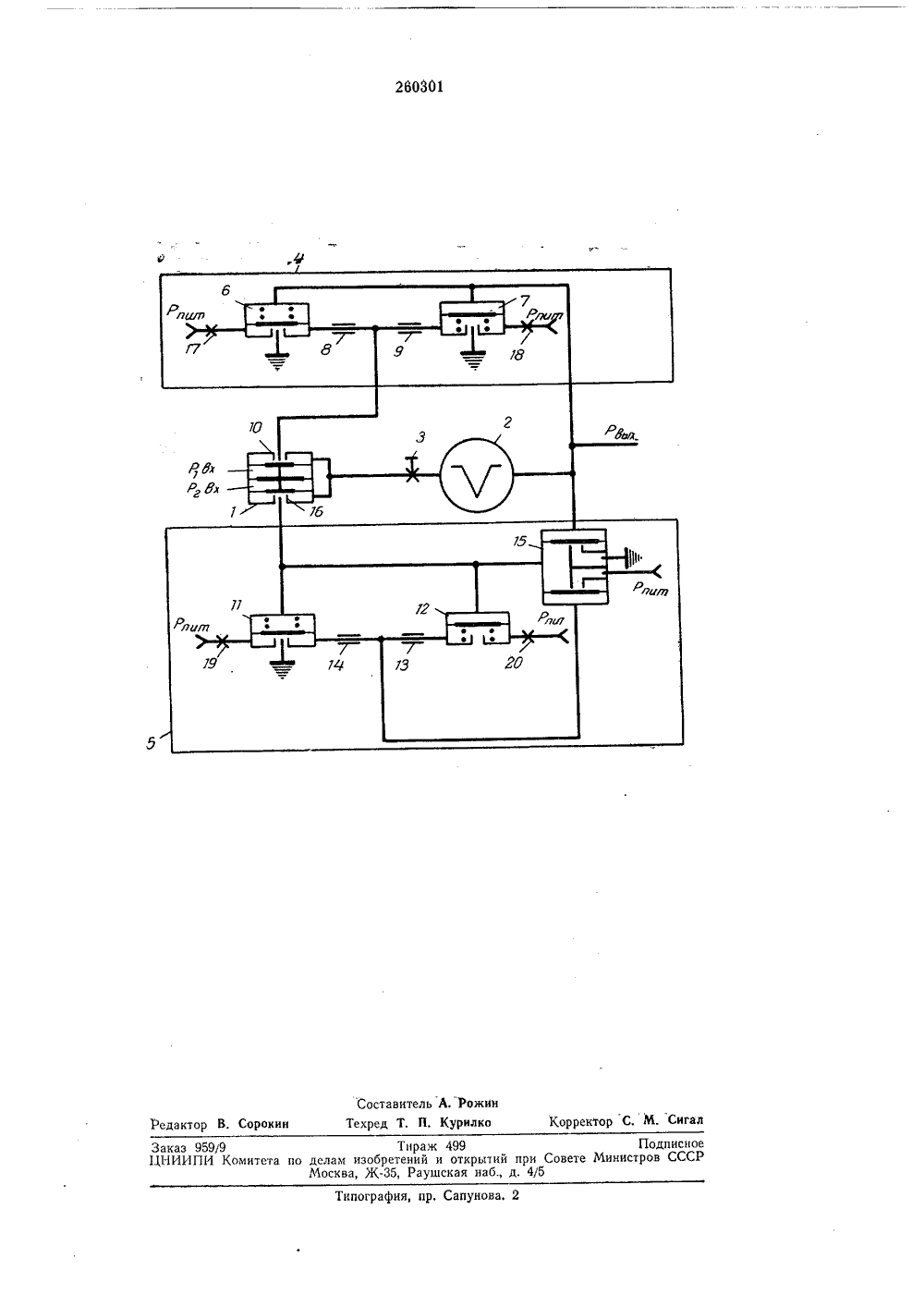

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ 26 ОЗО 1 Союз Советских Социалистических РеслубликК АВТОРСКОМУ СВИДЕТБЗЬСТВУ Зависимое от авт, свидетельства1086712/40-23) Заявлено ЗО,Ч 1,1, 42 г,4 61 а, 29/15 с присоединениемПриоритетОпубликовано 22Дата опубликова заявк МПК б 05 Ь А 62 ЬУДК 621.551.43;629, ,7,048,3(088,8) Комитет ло делам зооретений и открыти лри Совете Министров СССР9. Бюллетеньза 197сания 29,1 Ч.1970 Х 11.19 ия оп Авторы зобрете Р, Барски оловин и Е, Т. Зацепина В. явитель АДАТЧ ИК ДАВЛЕНИЯ, ИЗМ СКОНЯЮ СТЬ ОСТОЯ Задатчик состоит из пневмопереключателя 1,выполненного в виде трехмембранного элемента сравнения, к которому подводятся входныедавления Ри Р, емкости 2, соединеннойчерез настраиваемый дроссель 3 с сопловымикамерами элемента сравнения 1, и узлов 4 и 5формировачия положительного и отрицательного перепада давления,Узел формирования положительного пере 10 пада 4 образован пневмоповторителями с положительным б и отрицательным 7 сдвигомравной величины, глухие камеры которых подключены к емкости 2, и сумматором на двухламинарных дросселях 8 и 9, выход которого15 соединен с соплом 10 пневмопереключателя 1.Узел формирования отрицательного перепада 5 образован пневмоповторителями с положительным 11 и отрицательным 12 сдвигомравной величины и сумматором на двух лами 20 парных дросселях 13 и 14, выход которого соединен с глухой камерой операционного усилителя 1 Б, вторая глухая камера которого соединена с емкостью 2, а выходная камера - сглухими камерами пневмоповторителя 11 и 1225 и с соплом 1 б пневмопереключателя 1. чения, изменяющею, содержащие певания постоянного льного перепада положительным и мкость с настраиного усилителя17, 18, 19, 20 кторителей б, 7,тания Р Известны задатчики дав гося с постоянной скорость реключатель, узлы формиро положительного и отрицат на пневмоповторителях с отрицательным сдвигом и е ваемым .дросселем. Предлагаемый задатчик давления отличается тем, что с целью обеспечения постоянной скорости изменения выходного давления в нем узел формирования положительного перепада выполнен в виде двух пневмоповторителей с равным по величине и противоположным по знаку сдвигом и сумматора на ламинарных дросселях, подсоединенного своим выходом к пневматическому переключателю, а в узел формирования отрицательного перепада установлен пневматический операционный усилитель, одна глухая камера которого соединена с выходом емкости, а другая - с выходом второго сумматора на ламинарных дросселях, образованного на выходе двух других пневмоповторителей с положительным и отрицательным сдвигом, причем выход операционного усилителя соединен с пневмопереключателем и глухими камерами этих пневмоповторителей.На тчертеже изооражен описываемый задавления. К входному соплу операциои через постоянные дроссели проточным камерам пневмопо 0 11, 12 подводится давление пПри превышении входного давления Рнад Р,открывается сопло 10 пневмопереключателя, и воздух под перепадом давления, сформированным на выходе узла формирования положительного перепада 4, через дроссель 3 поступает в емкость 2,При превышении входного давления Р над Роткрывается сопло 1 б пневмопереключателя 1, и воздух под перепадом давления, сформированным на выходе узла формирования отрицательного перепада 5, поступает из емкости 2 через дроссель 3 в сопловые камеры пневмопереключателя.Узел формирования положительного перепада 4 обеспечивает пере. пенный перепад на дросселе 3, зависящий от выходного давления Р,и величины сдвига пневмоповторителейИз емкости 2 воздух под давлением Р поступает в глухие камеры пневмоповторителей с положительным б и отрицательным 7 сдвигом, а из проточных къмер пневмоповторителей б, 7 воздух под давлением, отличающимся от давления Р,на равные с разными знаками величины, поступает на сумматор, образованный ламинарными дросселями 8, 9, на выходе которого образуется переменный положительный перепад, зависящий от величины давления Р,и сдвига пневмоповторителей. В узле формирования отрицательного перепада переменный отрицательный перепад на дросселе 3 образуется на выходе проточной камеры операционного усилителя. Воздух,под давлением, равным давлению на выходе операционного усилителя, подводится к глухим камерам пневмоповторителей с положительным 11 и отрицательным 12 сдвигом, а на выходе проточных камер пневмоповторителей воздух под давлением, отличающимся на равную величину, но с разным знаком от давления на выходе операционного усилителя, поступает на сумматор, образованный ламинар ными дросселями 13, 14, с выхода которогоподводится в одной глухой камере операционного усилителя, а к другой глухой камере подводится воздух под давлением Р.Предмет изобретенияЗадатчик давления, изменяющегося с постоянной скоростью, преимущественно для регу лятора давления в герметических кабинах ле.тательных аппаратов, содержащий пневмати.ческий переключатель и узлы формирования положительного и отрицательного перепада на настраиваемом дросселе на входе в емкость, 20 отличающийся тем, что, с целью обеспеченияпостоянной скорости изменения выходного давления, в нем узел формирования положительного перепада выполнен в виде двух пневмоповторителей с равным по величине и проти.25 воположным по знаку сдвигом и сумматорана ламинарных дросселяхподсоединенного своим выходом к пневматическому переключателю, а в узел формирования отрицательного перепада установлен пневматический опе- ЗО рационный усилитель, одна глухая камера ко.торого соединена с выходом емкости, а другая - с выходом второго сумматора на ламинарных дросселях, образованного на выходе двух других пневмоповторителей с положиЗ 5 тельным и отрицательным сдвигом, причемвыход операционного усилителя соединен с пневмопереключателем и глухими камерами этих пневмоповторителей.Типо пр, Сапунова,каз 959/9 Тираж 4991 ИИПИ Комитета по делам изобретений и открытий пМосква, Ж, Раушская наб., д,Подписи оовете Министров СССР
СмотретьЗаявка
1086712
Б. Р. Барский, В. В. Головин, Е. Т. Зацепина
МПК / Метки
МПК: B64D 13/04, G05D 16/06
Метки: давления, задатчик, изменяющегосяскоростью
Опубликовано: 01.01.1970
