Двухкаскадный рециркулятор

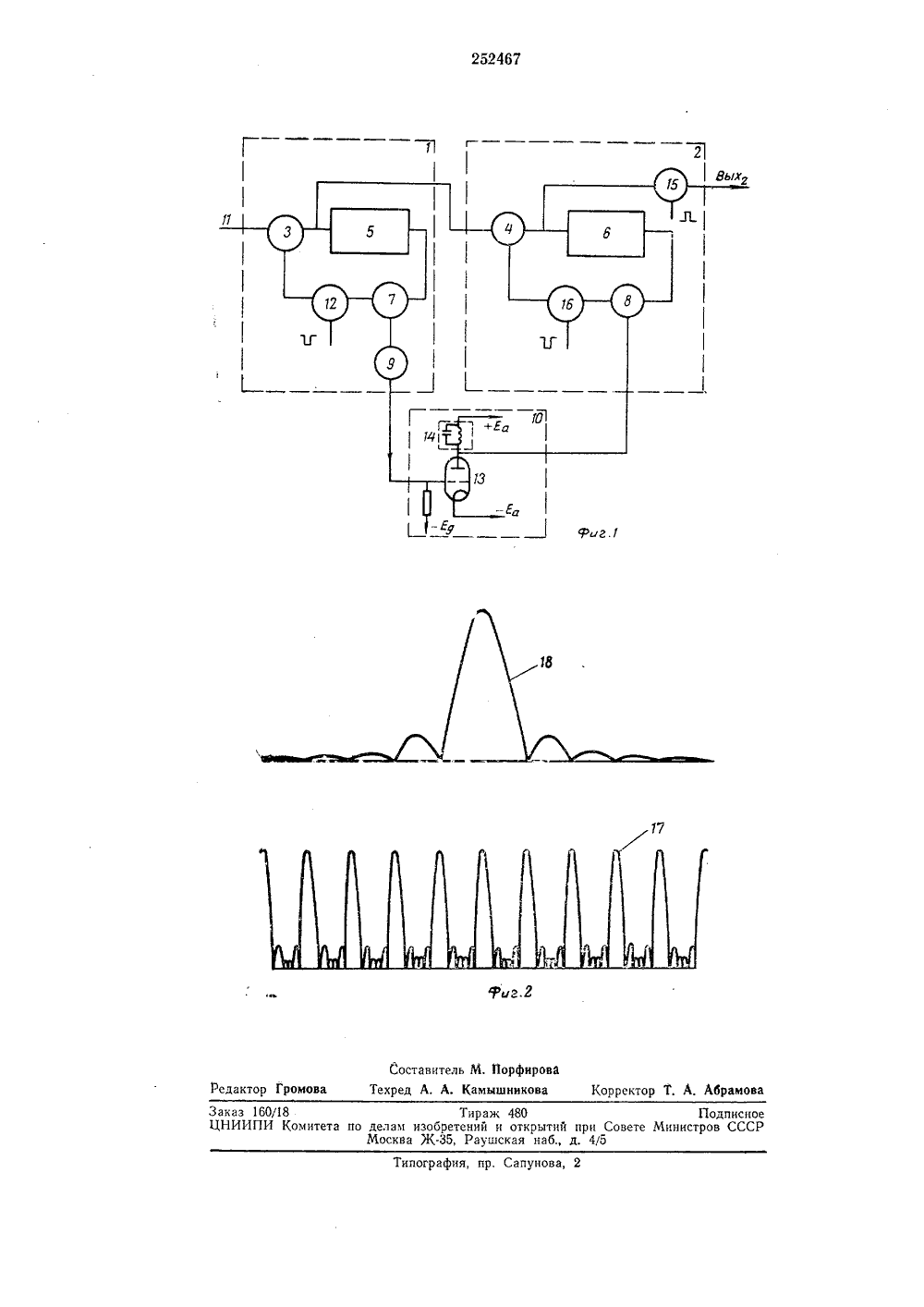

:5467 Союз СоветснизСоциалистическими Республик Зависимое от авт. свидетельства М -Кл, 21 е, 36/03 Заявлено 05.Ч 1.1968 ( 1242751/26-9) с присоединением заявки 1 че -МПК б 01 гУДК 621.317.76(088,8 риоритетпубликовано 22.Х,1969. Бюллетень2ата опубликования описания 6.11.1970 Комитет по делам зобретений и отнрыти при Совете Министров СССРАвторизобретен В. Л. Шейман Московский ордена Ленина авиационный институт им. Серго Орджоникидзевите ВУХКАСКАДНЫЙ РЕЦИРКУЛ Каскадное в сдвигом частоть пользуемое пр обеспечивает по щей способност больших коэффи ном накоплении шое число стаби но сложено. лючен ие рецир и обрати тралыном е высок частотно в сжатия ак реал циркуляц куляторов со ой связи, псанализе, не ой разрешаюм анализе и при когерентизовать больий чрезвычайспе иен так льныхДля повышения разрешающей способности по частоте в предлагаемом двухкаскадном рециркуляторе между генератором частогы сдвига первого рециркулятора и устройством сдвига второго включен умножитель частоты, повышающий частоту сдвига второго рецпркулятора во столько раз, во сколько время задержки, второго каскада больше, чем время задержки первого.На фиг. 1 изображена схема предлагаемого,рециркулятора; на фиг. 2 - сигналы па выхода каскадов рециркулятора.Двухкаскадный рециркулятор образован двумя рециркуляторами 1 и 2 (первый и второй каскады) и содержит сумматоры 3 и 4 линии задержки 5 и 5 с кратными соотношениями времени задержки, замкнутые цепями обратной связи через устройства 7 и 8 сдвига частоты, и генератор 9 частоты сдвига первого рециркулятора, Между, генератором 9 и устройством 8 включен умножитель часготы 10.Входной сигнал подается на вход 11 сумматора 3, цроходиг личию задержки 5 и устрои ство 7, в котором получает сдвиг по часготещ. Время задержки второго рециркулятора выше, чем время задержки первого в 1. раз.После каждых (1, - 1) циркуляций кольцо обратной связи размыкается на время 1= Т 0 (,Т - время задержки линии 5) путем подачиотрицательного импульса на ключ 12, после чего процесс накопления энерпш повторяегся снова.Сигнал с выхода рециркулятора 1 подается5 на вход рециркулятора 2, осуществляющего(.Ч - 1) циркуляций. Работа рецпркулятора 2 аналогична работе рециркулятора 1, однако его частота сдвига 1 сн., полУчаетсЯ пУтем ум нож ения с лом ощыо ум ножителя 1 О част о.20 ты сдвига сдрецпркулятора 1 в 1., раз,Умножитель 10 выполнен на лампе 13. На сетку лампы 13 подается напряжение с одного из выходов генератора 9. В цепь анода лампы включен фильтр 14, выделяющий 1.-ю 25 гармонику частоты слПродукт умножения - напряжение с частотой Ц подается на устройство сдвига 8. В результате разрешающая способность рециркулятора повышается и становпггся пропорциональной пропз ведению 1 ЖПосле каждых У,Л) - 1 циркуляций открывается ключ 15 для просмотра результата циркуляций, затем кольцо размыкается клочом 16 и процессы в системе повторяются,1Частота= сопряжена с базовойтдлиной рециркулятора 1 (Т), После осуществления (У. - 1) циркуляций рециркулятором 1 на входе рецпркулятора 2 появляется пачка импульсов, период следования которых равен Т. Время просмотра сигнала с выхода рециркулятора 2 также равно Т.Частота сдвига рециркулятора 2, получаемая в результате умножения в У. раз часто 1 ы сдвига первого рециркулятора, сопряжена с длительностью (У. - 1) из) пульсов с выходаЕрециркулятора 1, т. е. ,л, = - .ТПри этом, на выходе второго,рециркулятора будет У,- точек синфазности. Однако (У. - 1) точек синфазности не проем атрнвается.Огиба)ощую выходного сигнала двух последовательно соединенных рециркуляторов графически могкно представить в виде кривых 17 и 18. При;ем кривая 17 определяет разреша)ощую способность, что задается рециркулятором 2, а кривая 18 исключает многозначность анализа за счет подавления (У. - 1) точек синфазностп рециркулятора 2, что задаегся рецир)Олятор Ом,1.С точки зрения спектральной, первып рсциркулятор расширяет спектр сигнала за У, циркуляций на величину Ц,д а второй,расширяет спектр первого на ЖЦсд, т, е. за Л)У, циркуляций происходит расширение спектра в ЛУ, раз и, следовательно, сжатие сигнала во времени в УУ. раз. Всле )ствпе умножения частоты сдвига первого рециркулятора в У. раз и использования ее в качестве частоты сдвига второго рецпркулятора сжатие сигнала пропорционально5 произведенп)О ,Л., что в случае обычноговключения рецпркуляторов без умножит;ля было бы недостижимо. Время анализа определяется произведением У,)ГГ, что эквивалентно времени анализа элементарного рецирку лятора, осуществляющего УЛ циркуляций,Каскадное включение рецнркуляторов облегчает создание усилизелей в кольце рециркулятора, требования к п)ирине линейного участка которых снижаются, В элементарном 15 рециркуляторе, осуществляющем У.М циркуляций, линейный участок должен быть рассчитан на величину, в У.У раз превышающую амплитуду входного сигнала. В предлагаемой системе соответствующее отношение между 20 шириной линейного участка и амплитудойвходного сигнала должно быть равно у первого рециркулятора Уа у второго У.Предмет изобретения25 г),вухкаскадны,рециркулятор, содержащийдве линии с кратными соотношениями времени,задержки, замкнуть)е цепями обратой связи через устройства сдвига частоты, генератор частоты сдвига первого рециркулятора ЗО и сумматора, от,гичпюгггшгвя тем, что, с цел)поповышения разрешающей способности по частоте, применен умножитель частоты, включенный между генератором частоты сдвига первого рециркулятора и устройством частогы 35 сдвига вгорого и повышающий частоту сдви.га второго рециркул)пора во столько раз, во сколько время задержки второго каскада больше, чем время задержки первого,252467 цг.2 Составитель м, Порфировахред А. А. Камышникова Корректор Т. А. Абрамова актор Громова Заказ 160/18 Тираж 480 ПодписноЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва Ж, Раушская наб., д. 4/5 Сапунова, 2 пограф
