Устройство для формирования импульсов запуска однофазного инвертора

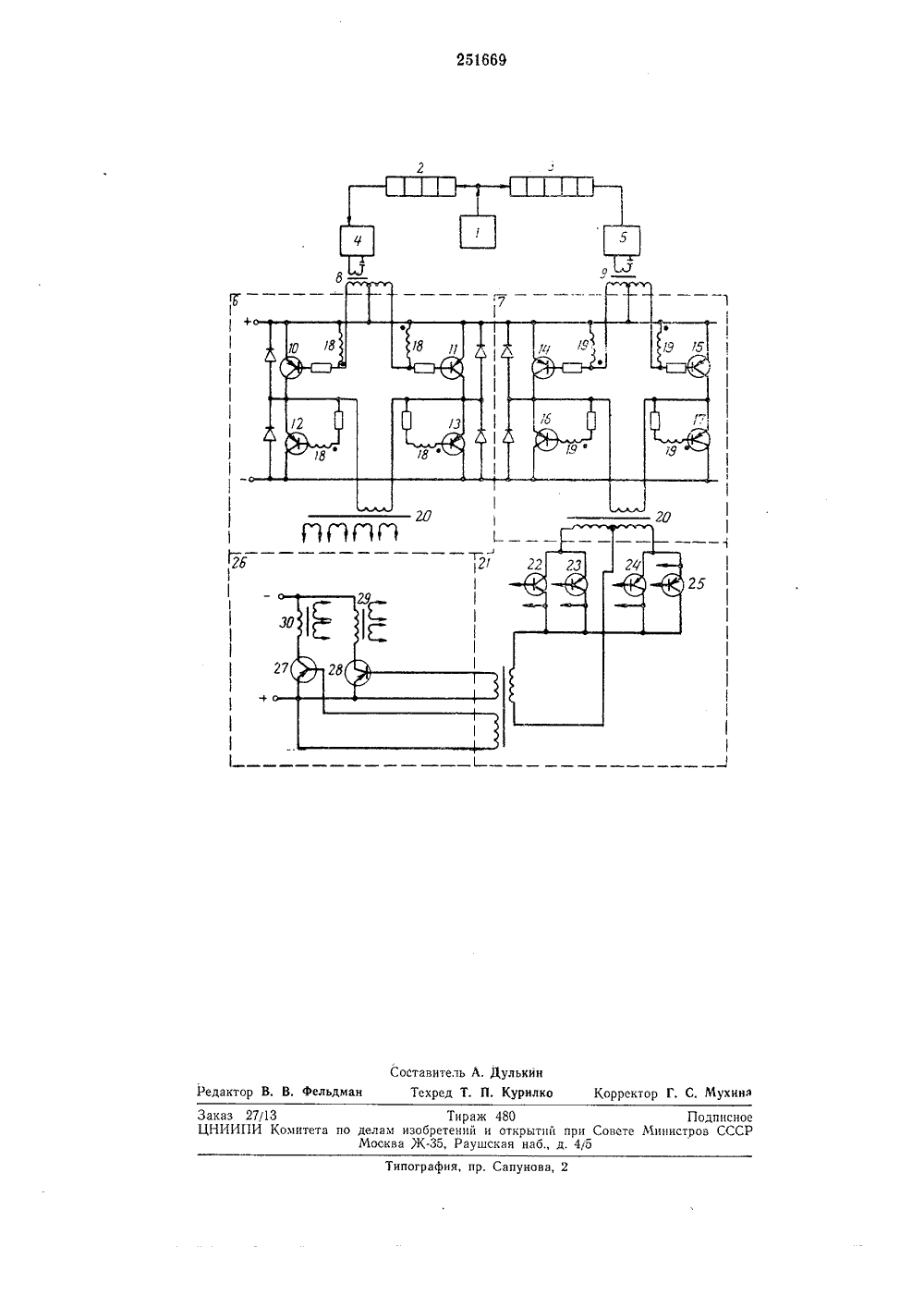

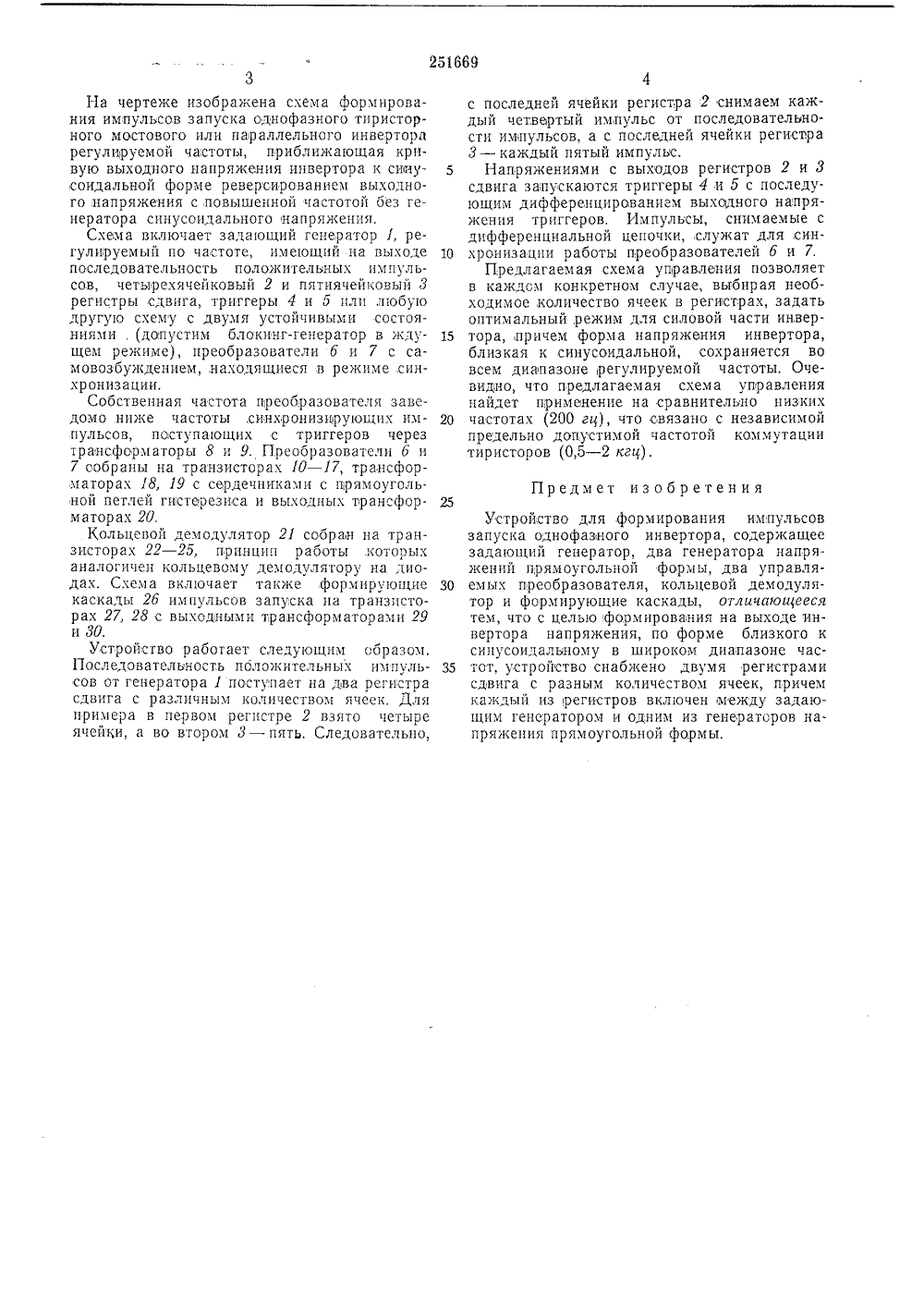

О П И С А Н И Е 251669ИЗОВРЕТЕНИЯ Ваюэ Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. етельства Ме 14.111.196. 21 с 1-, 14/О 24988 соединением заявки Ъе МПК Н ит Комитет по дел изобретении и открытпри Секете МинистраСССР Опубликовано 10.1 Х,1969. 621.314,26 (088.8) ллетень Ъе та опубликования описания 30.1.1970 Авторыизобретения Л. П. Мельничук и Э, Н, Гречко Институт электродинамики АН Украинской Саявител УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ИМПУЛЪСОВ ЗАПУСКА ОДНОФАЗНОГО ИНВЕРТОРАИзвестно устроиство для формирования импульсов запуска однофазного инвертора, содержащее задающий генератор, два генератора,напряжений прямоугольной формы, два управляемых преобразователя, кольцевой демодулятор и формирующие каскады.Однако известное устройство не обеспечивает формирование на выходе инвертора напряжения, по форме близкого к синусоидальному в широком диапазоне частот.Предлагаемое устройство с целью формирозания инвертора напряжения, по форхте близкого к синусоидальному в широком диапазоне частот, снабжено двумя регистрами сдвига с разным количеством ячеек, причем каждый из регистров включен между задающим генератором и одним из генераторов напряжения прямоугольной формы.Существует несколько способов улучшения формы кривой выходного напряжения инвертора без применения фильтров. Одним из них является формирование ступенчатой кривой выходного напряжения путем коммутации обмоток выходного трансформатора или формирование выходного напряжения с помощью однополярной широтно-импульсной модуляции и др, Оба эти способа позволяют приближать кривую, напряжения к синусоидальной и связаны с увеличением количества тиристоров, осуществлением искусственной или повентильной коммутации, усложнением схемы управления, системы защиты, что ведет к повыше. нию интенсивности отказов и сниженшо надежности работы инвертора.Заслуживает внимания формирование близ. кого к синусоидальному выходного напряжения инвестора с помощью двухполярной широтно-импульсной модуляции путем изменения глубины модуляции длительности импульсов.В качестве силовой цепи используются схемы мостового или параллельного инверторов с емкостнои коммутацией, отсекающими диодами и обратными вентилями реактивного тока. Эти схемы не требуют никаких дополнительных элементов, обладают жесткой внешней характеристикой.Формирование необходимых импульсов управления однофазным инвертором, имеющим кривую, выходного напряжения, приближающуюся к синусоидальной форме с помощью двухполярной широтно-импульсной модуляции, обычно осуществляется сравнением амплитуд образцовой синусоиды с синусоидальным или пилообразным напряжением повышеннои частоты. требования к стабильности частот, амплитуд, сравниваемых напряжений здесь высокие. Естественно, что при необходимости регулирования частоты такие схемы трудно осуществимы, особенно ла нижних частотах.На чертеже изображена схема формирования импульсов запуска однофазного тцристорного мостового или параллельного инвертора регулируемой частоты, приближающая кривую выходного напряжения ипвертора к синусоидальной форме реверсированием выходного напряжения с повышенной частотой без генератора синусоидального напряжения,Схема включает задающий генератор 1, регулируемьш по частоте, имеющий на выходе последовательность положительных цмпульсов, четырехячейковый 2 и пятиячейковый 3 регистры сдвига, триггеры 4 и б цлц любую другую схему с двумя устойчивыми состояниями (допустим блокцнг-генератор в ждущем режиме), преобразователи б и 7 с самовозбуждением, находящиеся в режиме,синхронизации,Собственная частота преобразователя заведомо ниже частоты,синхронизврующих импульсов, поступающих с триггеров через трансформаторы 8 и 9. Преобразователи 6 и 7 собраны на транзисторах 10 - 17, трансформаторах 18, 19 с сердечниками с прямоуголь. ной петлей гистерезиса и выходных трансфор. маторах 20,Кольцевой демодулятор 21 собран на транзисторах 22 - 25, принцип работы ,которых аналогичен кольцевому демодулятору на диодах. Схема включает также формирующие каскады 2 б импульсов запуска на транзисторах 27, 28 с выходными трансформаторами 29 и 30.Устройство работает следующим образом. Последовательность положительных импульсов от генератора 1 поступает на два регистра сдвига с различным количеством ячеек, Для примера в первом регистре 2 взято четыре ячейки, а во втором 3 - пять. Следовательно,с последней ячейки регистра 2 снимаем каждый четвертый импульс от последовательности импульсов, а с последней ячейки регистра 3 - каждый пятый импульс.5 Напряжениями с выходов регистров 2 и 3сдвига запускаются триггеры 4 и 5 с последующим дифференцированием выхоцного напряжения триггеров, Импульсы, снимаемые с дифференциальной цепочки, служат для,син хронизацци работы преобразователей б и 7.Предлагаемая схема управления позволяетв каждом конкретном случае, выбирая необходимое,количество ячеек в регистрах, задать оптимальный режим для силовой части инвер тора, причем форма напряжения инвертора,близкая к синусоидальной, сохраняется во всем диапазоне регулируемой частоты, Очевидно, что предлагаемая схема управления найдет применение на сравнительно низких 20 частотах (200 ги), что связано с независимойпредельно допустимой частотой коммутации тиристоров (0,5 - 2 кги). Предмет изобретен ия25Устройство для формирования импульсовзапуска однофазного инвертора, содержащее задающий генератор, два генератора напряжений прямоугольной формы, два управля емых преобразователя, кольцевой демодулятор и формирующие каскады, отличающееся тем, что с целью формирования на выходе цнвертора напряжения, по форме близкого к сицусоидалыному в широком диапазоне час тот, устройство снаожено двумя регистрамисдвига с разным количеством ячеек, причем каждый изрегистров включен между задающим генератором и одним из генераторов напряжения прямоугольной формы,251669Составитель А. Дулькинедактор В. В. фельдман Техред Т, П, Курилко Корректор Г, С. Мухинаказ 27/13 Тираж 480 Подписное НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва Ж, Раушская наб., д. 4(5 я, пр. Сапунова, 2по
