Клеенамазывающее устройство к рвбросклеивающим станкам

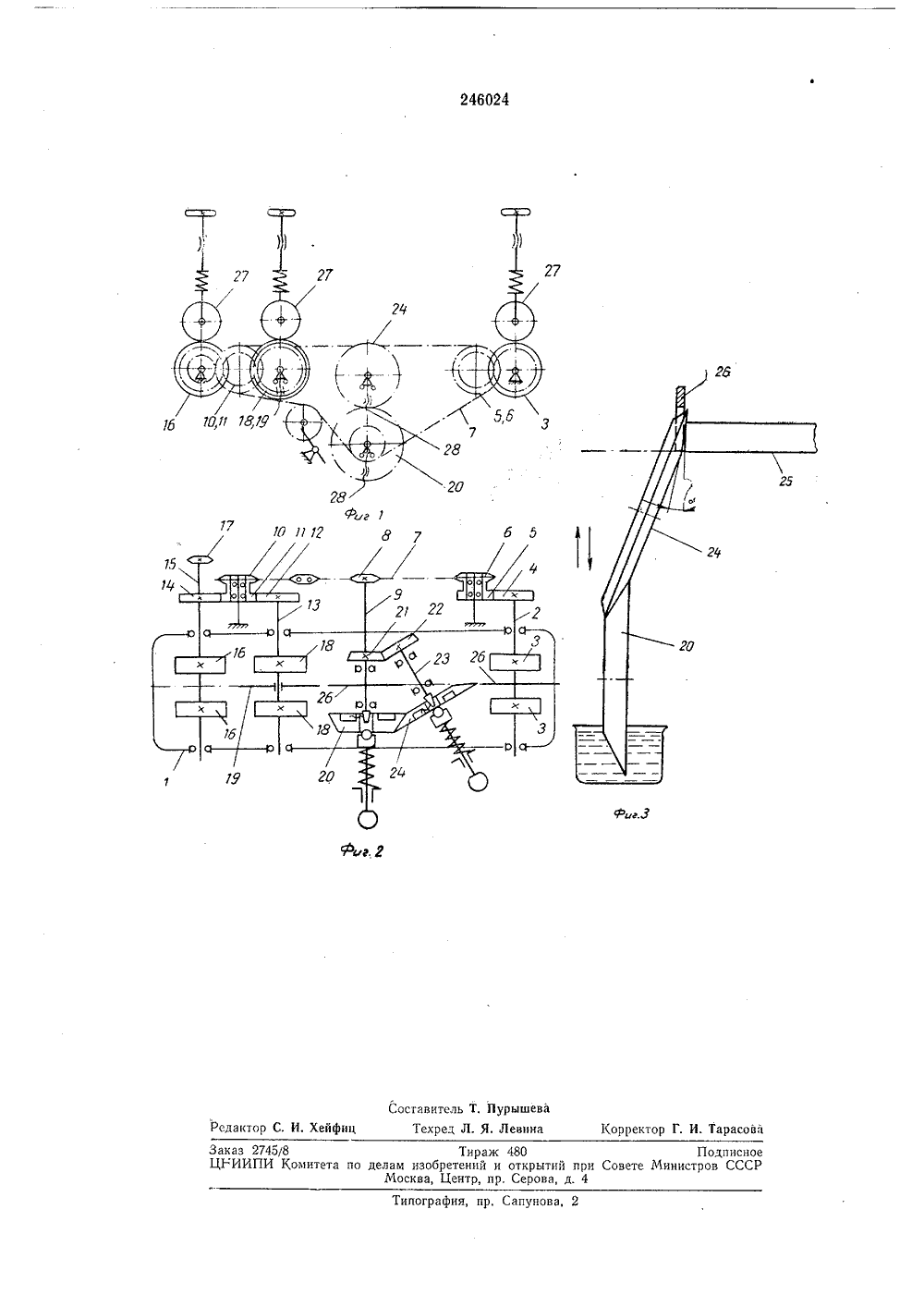

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 06.11.1967 ( 1132527/29-33) Кл. 38 с, 1/05 ем заявкис присоеди Приоритет В 27 Комитет по делам зооретеиий и открыти при Совете Министров СССРубликован 1. т/1.1969. етень20 634,0,824.86: :674416(088 Дата опубликования описания 5,Х 1.19 АвторизобретениЗаявитель М. М. Поцейковий завод деревообрабатывающего оборудовани Пролетарская свобода осл ЕНАМАЗЫВАЮЩЕЕ УСТРОЙСТВ РЕБРОСКЛ ЕИВАЮЩИМ СГАНКАМ установки 16 и и кле располо рхности ов 19 и поверхИзвестны клеенамазывающие устройства к ребр осклеивающим станкам, состоящие из приемного механизма, клеенамазывающих дисков, смонтированных с возможностью вертикального перемещения, передающего механизма и стола с расположенной перпендикулярно к его поверхности -направляющей линейкой.Однако известные клеенамазывающие устройства не обеспечивают равномерного нанесения клея на кромки склеиваемых листов, что ухудшает качество склейки шпона.В предлагаемом устройстве с целью улучшения качества склейки шпона рабочие поверхности клеенамазывающих дисков смонтированы под углом к рабочей поверхности направляющей линейки.На фиг. 1 и 2 изображена кинематическая схема описываемого устройства; на фиг. 3 - клеенамазывающий механизм,Устройство содержит корпус 1, в котором смонтированы приемный и передающий механизмы,Приемный механизм состоит из вала 2 с приемными роликами 8 и с шестерней 4.Шестерня 4 через шестерню 5, зведочку б, установленную на одной оси с шестерней 5, и цепную передачу 7 соединена звездочкой 8 с валом 9, а через звездочку 10 и шестерню 11, установленную на одной оси со звездочкой 10,с одной стороны шестерней 12 - с валом 18,а с другой стороны шестерней 14 - с валом15 передающего механизма.Передающий механизм включаетленные на валу 15 передающие роли 1звездочку 17.На валу 13 установлены ролики 18 енамазывающий диск 19,На валу 9 смонтированы подпружиненный1 о диск 20 и шестерня 21, которая входит в зацепление с шестерней 22, установленной навалу 28.На валу 28 установлен подпружиненныйклеенамазывающий диск 24, который своей .рабочей поверхностью соприкасается с подпружиненным диском 20,Корпус 1 сверху имеет стол 25 сженной перпендикулярно к его новенаправляющей линейкой 26,Для осуществления движения листового материала по столу 25 над приемными роликами 8 и передающими роликами 16 смонтированы прижимные ролики 27.Для регулировки описываемого устройства25 по толщине склеиваемого материала клеенамазывающие диски 19 и 24 могут перемещаться возвратно-поступательно при помощи винтовых пар 28.Установка клеенамазывающих дискЗО 24 производится так, что их рабочиености расположены под углом к рабочей поверхности направляющей линейки 2 б.Устройство работает следующим образом, Устройство получает движение от привода подачи ребросклеивающего станка через звездочку 17.Два листа материала, предназначенные для склеивания, подаются по столу 2 Б в приемный механизм, где их прижимают к направляющей линейке 2 б ролики 3 и 27. При дальнейшем следовании один из листов материала верхней кромкой плотно прижимается к рабочей поверхности клеенамазывающего диска 24, При движении куска материала и вращении диска 24 по всей кромке листа в образовавшийся угол между рабочей поверхностью диска 24 и поверхностью листа, по которой будет производиться склеивание, с диска 24 подаются компоненты клея, образующие при этом ровную клеевую пленку. При дальнейшем движении листы материала поступают к другому клеенамазывающему диску 19, наносящему остальные компоненты клея на кроМ- ку другого листа материала,Листы материала с кромками, на которыенанесены компоненты клея, стягиваются 5 вплотную и подаются подающими роликами1 б и прижимными роликами 27 в ребросклеивающий станок. Предмет изобретения10Клеенамазывающее устройство к ребросклеивающим станкам, включающее приемный механизм, клеенамазывающие диски,смонтированные с возможностью вертикаль 15 ного перемещения, передающий механизм истол с расположенной перпендикулярно кего поверхности направляющей линейкой, отличавшееся тем, что, с целью улучшения качества склейки шпона, рабочие поверхности20 клеенамазывающих дисков смонтированы подуглом к рабочей поверхности направляющейлинейки,246024фигСоставитель Т. ПурыщеваРедактор С. И. Хейфиц Техред Л. Я. Левина Корректор Г. И. Тарасо в иаказ 2745/8 Тираж 480 Подпи ЦгИИПИ Комитета по делам изобретений и открытий при Совете Министров СМосква, Центр, пр. Серова, д. 4ографпунова,
