Устройство для умножения модулированных по амплитуде сигналов прямоугольной формы

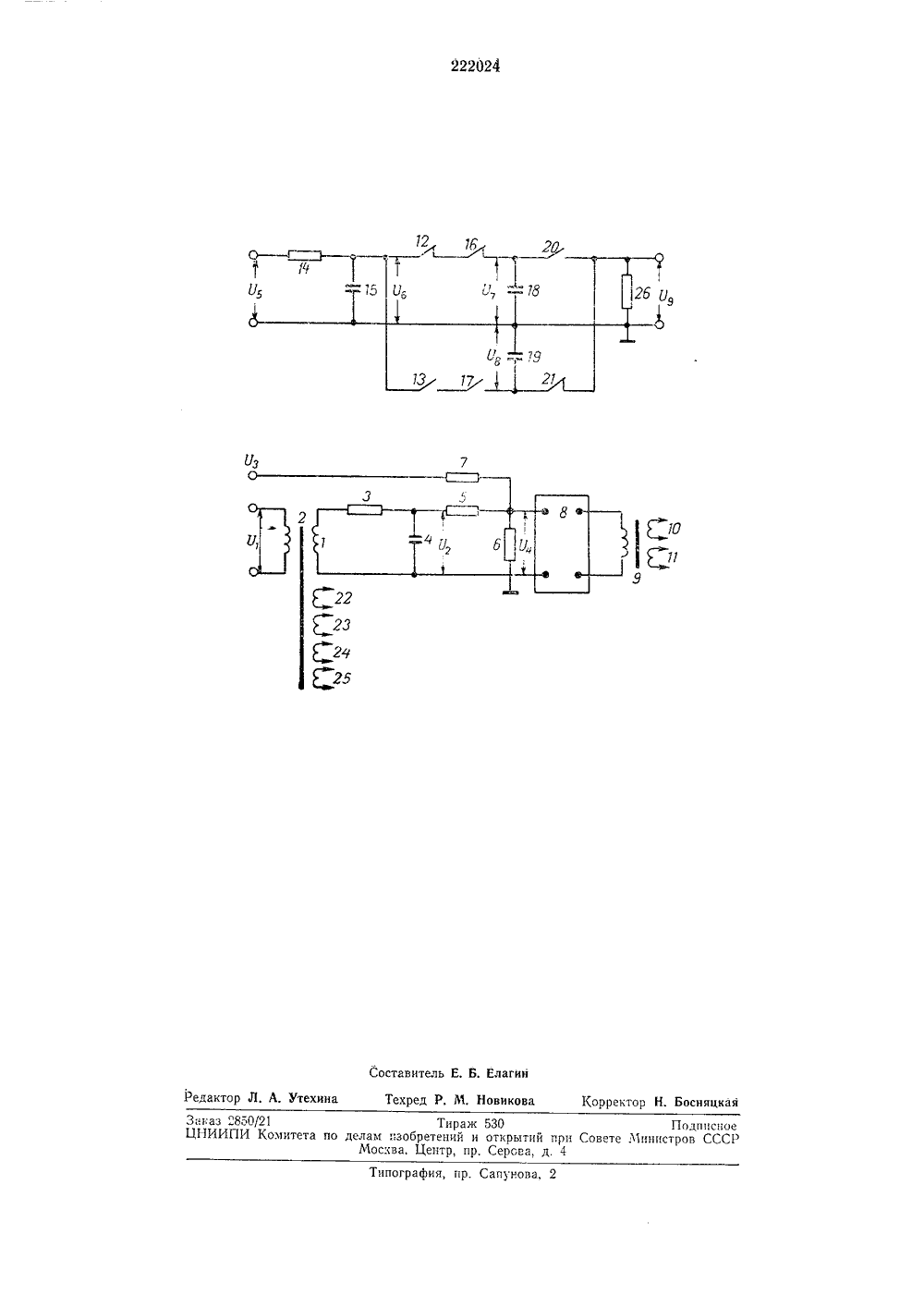

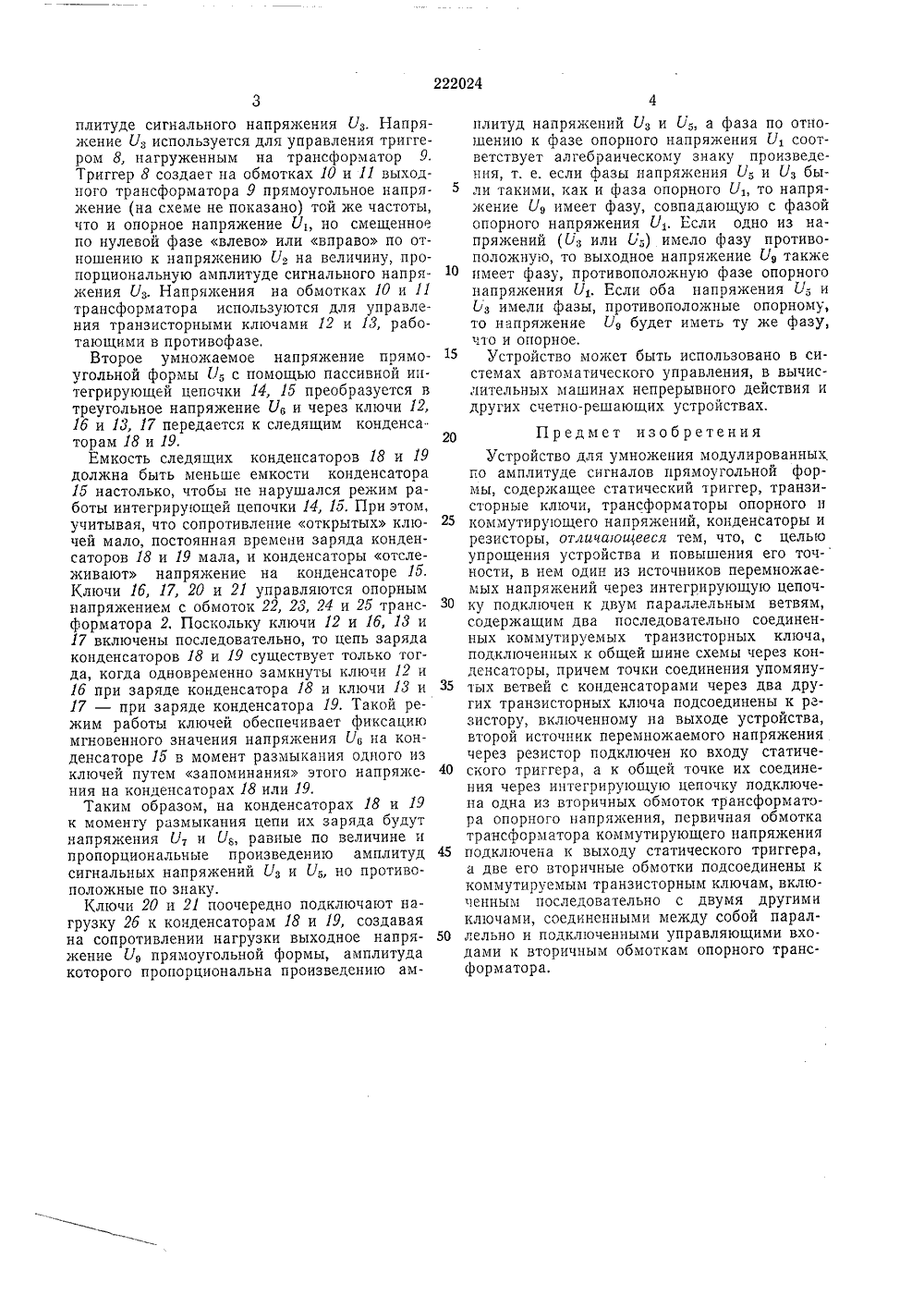

О П И С А Н И Е 222 О 24ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетоких Социалистических РеспубликЗависимое от авт. свидетельстваКл, 42 тп 4, 7/16 аявлено 06.17.1967 ( 1146353,26-24)присоединением заявкиМПК Ст 06 Приоритет Комитет по делам иаобретеиий и открытий при Спеете Мииистрое СССРДК 681,335.5 (088,8 публиковано 17.Ъ 11,196 юллетень22 ата опубликования описания 14.Х.19 б Автор зобретения М; Бурдуков Казанское высшее командно-инженерно Заявител ли УСТРОЙСТВО ДЛЯ УМНОЖЕНИЯ МОДУЛИРОВАННЫХ ПО АМПЛИТУДЕ СИГНАЛОВ ПРЯМОУГОЛЬНОЙ ФОРМЫ 1Известны устройства для умножения модуЛированных по амплитуде сигналов прямоугольной формы, содержащие статические триггеры, транзисторные ключи, трансформаторы опорного и коммутирующего напряжений, конденсаторы и резисторы.Предложенное устройство для умножения модулированных по амплитуде сигналов пря. моугольной формы отличается от известных тем, что в нем один из источников перемножаемых напряжений через интегрирующучо цепочку подключен к двум параллельным ветвям, содержащим два последовательно соеди венных коммутируемых транзисторных ключа, подключенных к общей шине схемы через конденсаторы, причем точки соединения упомянутых ветвей с конденсаторами через два других транзисторных ключа подсоединены к резистору, включенному на выходе устройства, второй источник перемножаемого напряжения через резистор подключен ко входу статического триггера, а к общей точке их соединения - через интегрирующую цепочку подключена одна из вторичных обмоток транс. форматора опорного напряжения, первичная сбмотка трансформатора коммутирующего напряжения подключена к выходу статического триггера, а две его вторичные обмотки подсоединены к коммутируемым транзисторным ключам, включенным последовательно с двумя другими ключами, соединенными между собой параллельно и подключенными управляющими входами к вторичным обмоткам опорного трансформатора. Это позволило уп рсстить устройство и повысить его точность,Схема устройства приведена на чертеже.Опорное напряжение У снимаемое со вторичной обмотки 1 трансформатора 2, с помощью пассивной ингегрирующей цепочки , 4 10 с достаточно большой постоянной временипреобразуется в напряжение треугольной формы 1/ Конденсатор 4 через развязывающий резистор 5 соединен с резистором б, и которому через развязывающпй резистор 7 15 подключено напряжение одного из перемно.жаемых сигналов У, Токи напряжений С, и Г, суммируются на резисторе б и создают напряжение У,. При этом, если напряжение СУ, имеет ту же фазу что и опорное напряже ние Е/ то в результате суммирования токовна резисторе б нулевая фаза напряжения Е/ будет смещена по отношению к нулевой фазе треугольного напряжения У, влево на величину, пропорциональную амплитуде напряже ния Ьа Если напряжение Уа имеет фазу, противоположную опорному Е/ то в результате суммирования токов на сопротивлении б нулевая фаза напряжения У, будет смещена по отношению к нулевой фазе напряжения У, 30 вправо на величину, пропорциональную ам.Предмет изобретенияУстройство для умножения модулированных го амплитуде сигналов прямоугольной формы, содержащее статический триггер, транзисторные ключи, трансформаторы опорного и коммутирующего напряжений, конденсаторы и резисторы, отличающееся тем, что, с целью упрощения устройства и повышения его точности, в нем один из источников перемножаемых напряжений через интегрирующую цепочку подключен к двум параллельным ветвям, содержащим два последовательно соединенных коммутируемых транзисторных ключа, подключенных к общей шине схемы через конденсаторы, причем точки соединения упомянутых ветвей с конденсаторами через два других транзисторных ключа подсоединены к ре. зистору, включенному на выходе устройства, второй источник перемножаемого напряжения через резистор подключен ко входу статического триггера, а к общей точке их соединения через интегрирующую цепочку подключена одна из вторичных обмоток трансформатора опорного напряжения, первичная обмотка трансформатора коммутирующего напряжения подключена к выходу статического триггера, а две его вторичные обмотки подсоединены к коммутируемым транзисторным ключам, включенным последовательно с двумя другими ключами, соединенными между собой параллельно и подключенными управляющими входами к вторичным обмоткам опорного трансформатора. плитуде сигнального напряжения У. Напряжение У.- используется для управления триггером 8, нагруженным на трансформатор 9, Триггер 8 создает на обмотках 10 и 11 выходного трансформатора 9 прямоугольное напряжение (на схеме не показано) той же частоты, что и опорное напряжение Уно смещенное по нулевой фазе влево или вправо по отношению к напряжению У. на величину, пропорциональную амплитуде сигнального напря жения У,. Напряжения на обмотках 10 и 11 трансформатора используются для управления транзисторными ключами 12 и 13, работающими в противофазе.Второе умножаемое напряжение прямо угольной формы Г, с помощью пассивной интегрирующей цепочки 14, 1 о преобразуется в треугольное напряжение У, и через ключи 12, 1 б и 13, 17 передается к следящим конденса торам 18 и 19. 20Емкость следящих конденсаторов 18 и 19 должна быть меньше емкости конденсатора 15 настолько, чтобы не нарушался режим работы интегрирующей цепочки 14, 16. При этом, учитывая, что сопротивление открытых клю чей мало, постоянная времени заряда конденсаторов 18 и 19 мала, и конденсаторы отслеживают напряжение на конденсаторе 1 б. Ключи 1 б, 17, 20 и 21 управляются опорным напряжением с обмоток 22, 23, 24 и 25 транс- З 0 форматора 2. Поскольку ключи 12 и 1 б, 13 и 17 включены последовательно, то цепь заряда конденсаторов 18 и 19 существует только тогда, когда одновременно замкнуты ключи 12 и 1 б при заряде конденсатора 18 и ключи И и З 5 17 - при заряде конденсатора 19. Такой режим работы ключей обеспечивает фиксацию мгновенного значения напряжения Уна конденсаторе 15 в момент размыкания одного из ключей путем запоминания этого напряже ния на конденсаторах 18 или 19.Таким образом, на конденсаторах 18 и 19 к моменту размыкания цепи их заряда будут напряжения У, и (4, равные по величине и пропорциональчые произведению амплитуд 45 сигнальных напряжений У, и У но противоположные по знаку.Ключи 20 и 21 поочередно подключают нагрузку 2 б к конденсаторам 18 и 19, создавая на сопротивлении нагрузки выходное напря жение У 9 прямоугольной формы, амплитуда которого пропорциональна произведению амплитуд напряжений У, и С, а фаза по отношению к фазе опорного напряжения У, соответствует алгебраическому знаку произведения, т, е. если фазы напряжения У 5 и У были такими, как и фаза опорного Уто напряжение (/, имеет фазу, совпадающую с фазой опорного напряжения У Если одно из напряжений (Ь, или Ь.-) имело фазу противоположную, то выходное напрякение 09 также имеет фазу, противоположную фазе опорного напряжения У,. Если оба напряжения У,.- и Ь, имели фазы, противоположные опорному, то напряжение У 9 будет иметь ту же фазу, что и опорное.Устройство может быть использовано в системах автоматического управления, в вычислительных машинах непрерывного действия и других счетно-решающих устройствах.. Утехи Заказ 2850/21ЦНИИПИ Коми Составитель Е, Б. Елагин Техред Р. М, Новиков Тираж 530лаги изобретений и открытийМосква, Центр, пр. Серова, д ипография, пр. Сапунова Корректор Н. Босняцка ПодписноеСовете Мшшстров СССР
