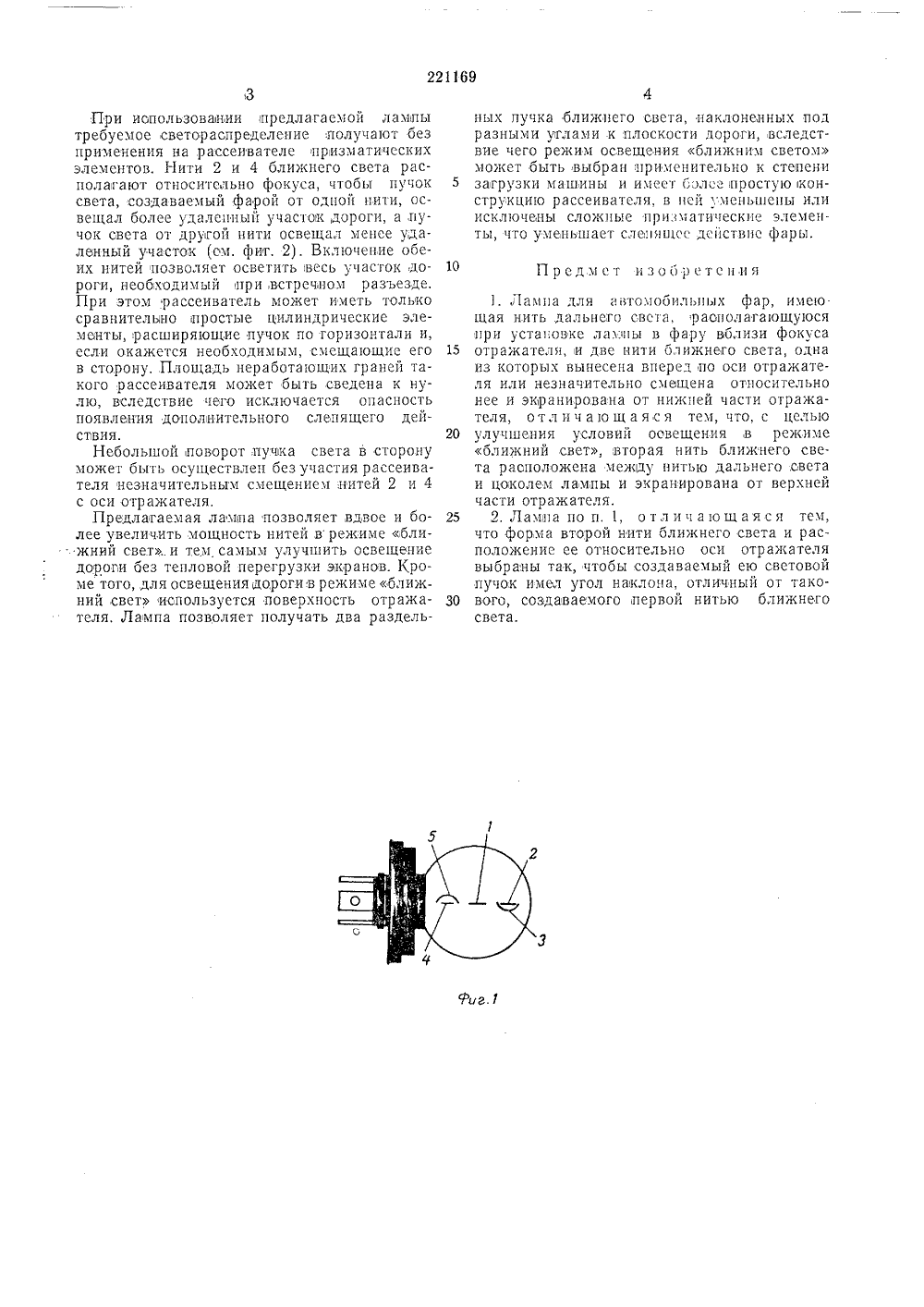

Союз Советских Социалистицеских Реслублик(51) М. Кл. Н 011 с 9/08 Государственный комитет Совета Министров СССР по делам иэооретений и открытий(71) Заявитель 54) ЛАМПА Д ВТОМОБИЛЬНЫХ фА Нить 1,дальнего света при установке лампы в фаре располагается вблизи фокуса отражателя. Нить 2 ближнего света вынесена вперед и закрыта снизу экраном 3. Нить 4 ближнего света расположена между нитью дальнего света и цоколем лампы и закрьгга сверху экраном 5.Если источник света сместить из фокуса вперед, то лучи, отраженные параболоидальным отражателем, сходятся к оси. При смещении источника из фокуса к цоколю лампы, т. е. к вершине отражателя, получается пучок лучей, расходящихся от оси, Следовательно, при включении нити 2, смещенной вперед и закрытой экраном снизу, работает только верхняя половина отражателяпосылающая лучи к оси, т. е, ниже горизонтальной плоскости.При включении нити 4, смещенной к вершине отражателя и закрытой экраном сверху, раоотает только нижняя половина отражателя, посылающая лучи только ниже горизонтальной плоскости.В режиме олижний свет необходимо освещать досгаточно протяженный участок дороги и правой обочины. Для этого в фарах применяют рассеиватель с довольно сложной системои призматических элементов. Неработающие грани этих призматических элементов являются дополнптельным источником слепящего действия такой фары. 20 Известны лампы для автомобильных фар,имеющие нить дальнего света, когорая располагается при установке лампы в фаре вблизифокуса отражателя, и две нити ближнегосвета, одна из которых вынесена, вперед и закрыта снизу экраном. Вследствие экранирования в режиьме ближний свет используетсятолько верхняя половина отражателя.В связи с увеличением скоростей автомобилей аоявилась необходимость в увеличении 1силы света фар. Для повышения силы светафар,в режиме дальний свет обычно устанавливают дополнительные фары, раоотающие только в этом, режиме. Для увеличениясветового потока в режиме ближний овет 1либо повышают мощность нити ближнего света, либо стремятсяулучшить использованиеобеих частей отражателя, счапример, путемприменения сложных форм отражателей, состоящих из двух частеи, каждая из которыхимеет свое фокусное расстояние.Предлагаемая лампа позволяет улучшитьосвещение в режиме ближний свет. Ее особенность заключается в том, что втораянить ближнего света установлена за нитью 2дальнего света лампы и экранирована отверхней части отражателя,На фиг. 1 схетатически показана предлапаемая лампа; на фиг. 2 - схема фары с этойлампы. 3При использовании предлагаемой лампы требуемое светораспределение получают без применения на рассеивателе призматичсских элементов. 1-1 ити 2 и 4 ближнего света располагают относительно фокуса, чтобы пучок света, создаваемый фарой от одной пити, освещал более удалепньш участок, дороги, а пучок света от другой нити освещал менее удаленный участок (см, фиг, 2), Включение обеих нитей позволяет осветить весь участок дороги, необходимый при встречном разъезде, При этом рассеиватель может иметь только сравнителыно простые цилиндрические элементы, расширяющие пучок по горизонтали и, если окажется необходимым, смещающие его в сторону. Площадь неработающих гранеп такого рассеивателя может быть сведена к нулю, вследствие чего исключается опасность появления дополнительного слепящего действия.Небольшой поворот пучка света в сторону может быть осуществлен без участия рассеивателя незначительным смещением нитей 2 и 4 с оси отражателя.Предлагаемая лампа позволяет вдвое и более увеличить мощность нитей в режиме ближний свети тем самым улучшить освещение дороги без тепловой перегрузки экранов. Кроме того, для освещения дороги в рехкиме ближний свет используется поверхность отражателя, Лампа позволяет получать два раздельных пучка ближнего света, наклоненных под разными углами к плоскости дороги, вследствие чего режим освещения ближним светом может быть выбран применительно к степени 5 загрузки машины и имеет более простую конструкцию рассеивателя, в ей у меньшепы или исключены сложные призматические элементы, что уменьшает слспящсе действие фары.10Предмет изобретения1. Лампа для автомобильных фар, имеющая нить дальнего света, располагающуюсяпри установке лампы в фару вблизи фокуса15 отражателя, и две нити ближнего света, однаиз которых вынесена вперед по оси отражателя или незначительно смещена относительнонее и экранирована от нижней части отражателя, отличающаяся тем, что, с целью20 улучшения условий освещения в режимеближний светвторая нить ближнего света расположена между нитью дальнего светаи цоколем лампы и экранирована от верхнейчасти отражателя,25 2. Лампа по п, 1, отличающаяся тем,что форма второй нити ближнего света и расположение ее относительно оси отражателявыбраны так, чтобы создаваемый ею световойпучок имел угол наклона, отличный от такоЗО вого, создаваемого, первой нитью ближнегосвета.221169 Составитель Л. Сольц Редактор И. Шлайн Текред Т. Курилко Корректоры: М. Коробоваи О. Данишева Типография, пр. Сапунова, 2 Заказ 3304/2 Изд. Мв 1827 Тираж 760 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4,5
