Способ определения поврежденной фазы

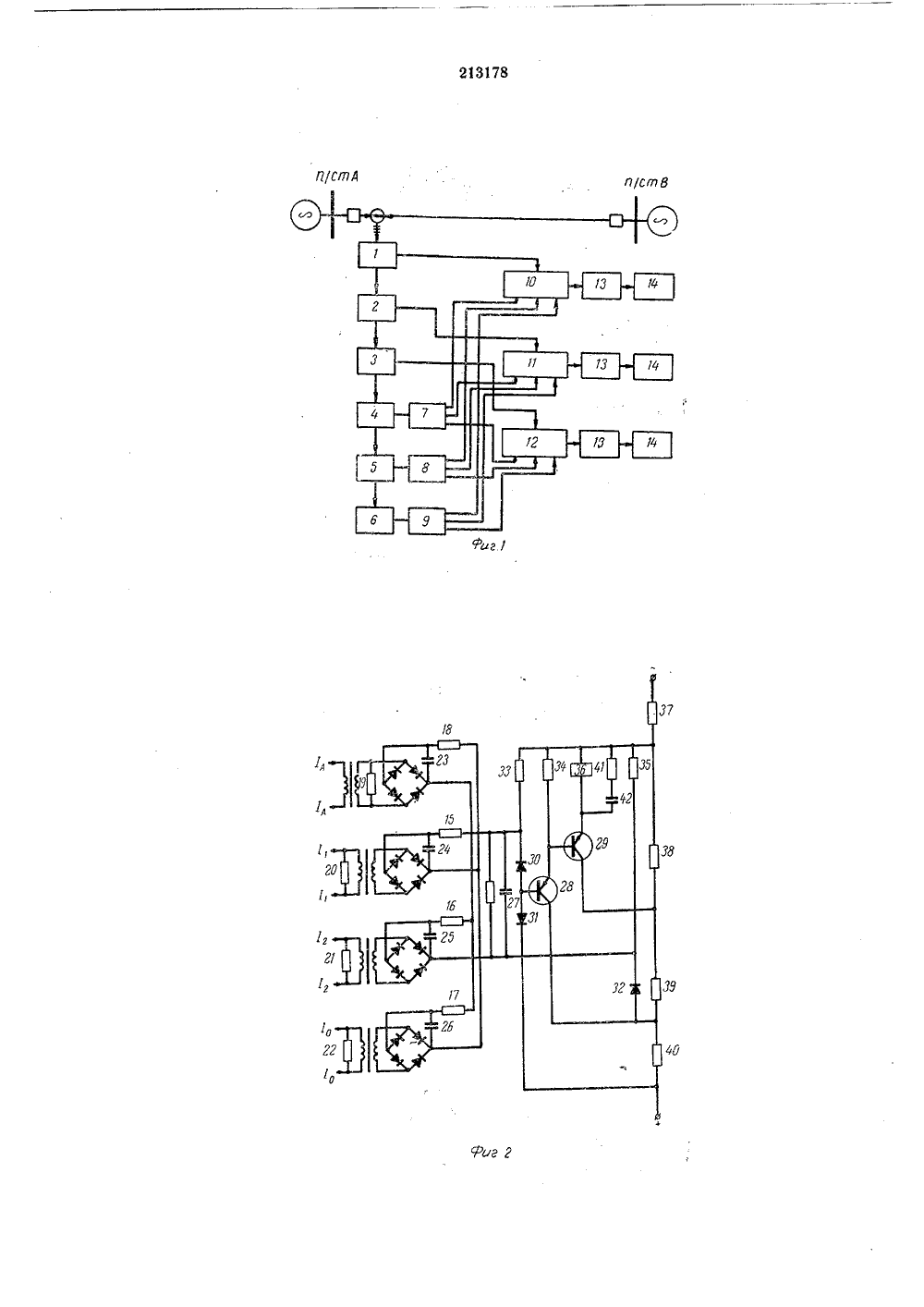

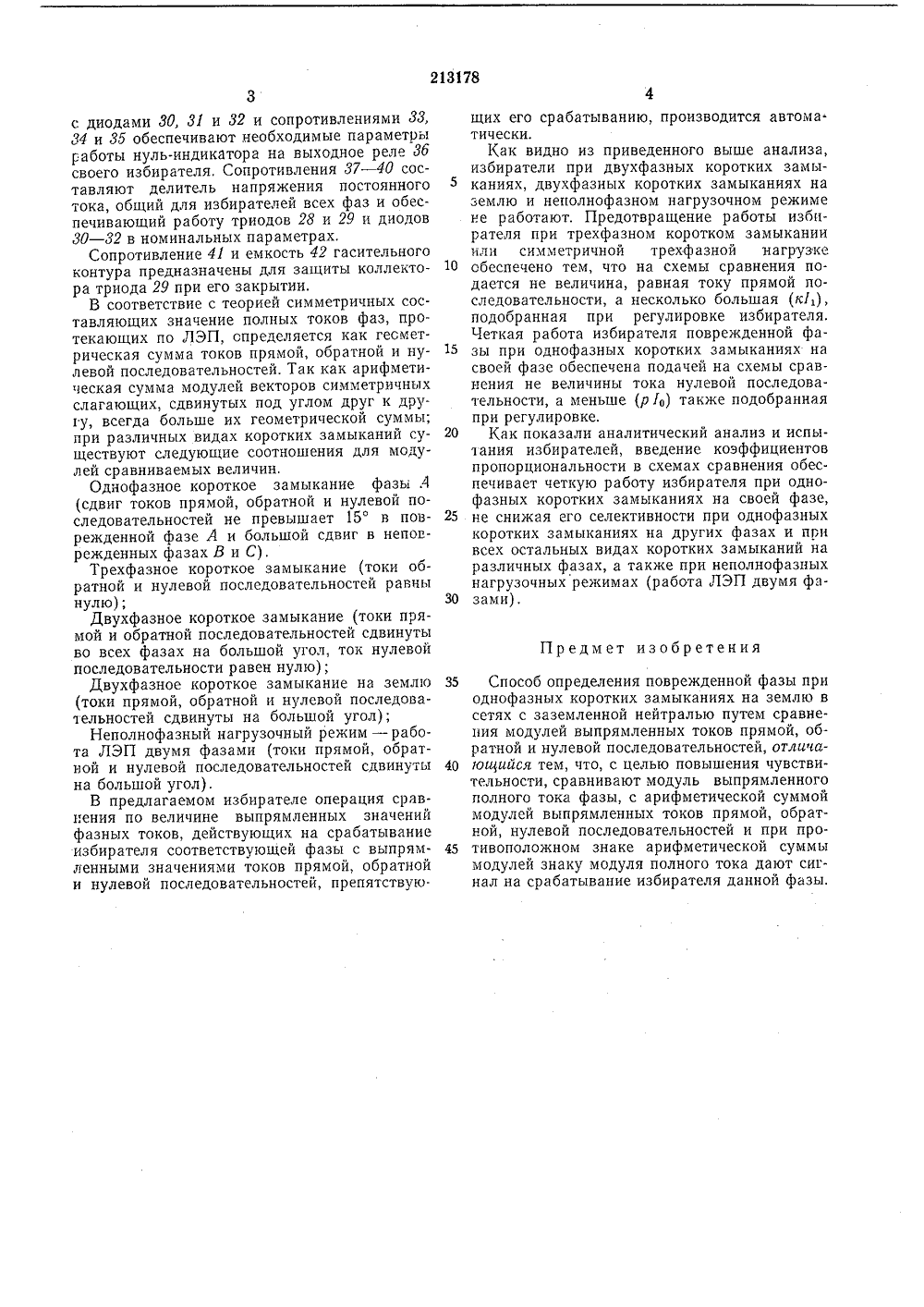

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 213178 Союз Сооетскик Социалистическиа РеспуОликГ Зависимое от авт. свидетельстваКл. 21 е, 29/10 Заявлено 17.Х.1966 ( 1108214/24-7) с присоединением заявкиМПК Ст 01 гУДК 621.317.736:621.316.,13(088,8) ПриоритетОпубликовано 12.Н 1.1968. Бюллетень10Дата опубликования описания 23.Ч.1968 Комитет по делам иаоОретеиий и открытий при Совете тлипистров СССРАвторыизобретения Е. Ф. Макаров и Б, Д, Вайсмаи Заявитель СПОСОБ ОПРЕДЕЛЕНИЯ ПОВРЕЖДЕННОЙ ФАЗЫ Предложенный способ определения поврежденной фазы относится к способам отыскания повреждений на линии путем сравнения между собой модулей выпрямленных токов прямой, обратной и нулевой последовательностей.Отличительной особенностью данного способа является то, что, с целью повышения чувствительности, сравнивают модуль выпрямленного значения полного тока фазы с арифметической суммой модулей выпрямленных значений токов прямой, обратной, нулевой последовательностей, и при противоположном знаке арифметической суммы модулей знаку модуля полного тока дают сигнал на срабатывание избирателя данной фазы.На фиг. 1 показана принципиальная блоксхема избирателя, выполненного по предложенному способу; на фиг. 2 - принципиальная схема избирателя для фазы А, выполненного по предложенному способу,Блок-схема избирателя содержит разделительные трансформаторы 1, 2 и 3 для токов фаз, фильтр 4 тока прямой последовательности, фильтр 5 тока обратной последовательности, фильтр б тока нулевой последовательности, размножающие трансформаторы 7, 8 и 9 для токов прямой, обратной и нулевой последовательностей соответственно, схемы сравнения для каждой фазы по величине выпрямленных значений полного тока своей фазы и симметричных слагающих прямой, обратной и нулевой последовательностей - 10 (1 А - к 1 т 12 - Р 1 о); 11 (1 в - к 1 т - 12 - Р 1 о) и 12 (1 с - к , - 1 - р 1 о), нуль-индикатора 13 и выходные реле 14 в цепи избирателя каждой фазы.Напряжения прямой, обратной и нулевой последовательностей, пропорциональные значения токов своих последовательностей, получаемые на соответствующих фильтрах тока, подаются 10 через размножающие трансформаторы и выпрямительные группы на схемы сравнения, куда также поступают через разделительные трансформаторы и выпрямительные группы напряжения, пропорциональные токам фаз, 15 соответствующих данному избирателю. Результаты сравнения фазных токов и токов прямой, обратной и нулевой последовательностей подаются на вход нуль-индикатора 13 таким образом, что фазный ток действует на его от крытие, а симметричные слагающие - на закрытие.На схеме показаны сопротивления 15 - 18,Сопротивления 19 - 22 предназначены для получения напряжений, подаваемых на схемы 25 сравнения, пропорциональных значениям своихтоков. Конденсаторы 23 - 27 обеспечивают отстройку от гармонических слагающих в выпрямленном токе схем сравнения.Триоды 28 и 29 служат для усиления слабых 30 сигналов на выходе схем сравнения и вместе35 40 45 3с диодами 30, 31 и 32 и сопротивлениями 33, 34 и 35 обеспечивают необходимые параметры работы нуль-индикатора на выходное реле 3 б своего избирателя, Сопротивления 37 - 40 составляют делитель напряжения постоянного тока, общий для избирателей всех фаз и обеспечивающий работу триодов 28 и 29 и диодов 30 - 32 в номинальных параметрах.Сопротивление 41 и емкость 42 гасительного контура предназначены для защиты коллектора триода 29 при его закрытии.В соответствие с теорией симметричных составляющих значение полных токов фаз, протекающих по ЛЭП, определяется как геометрическая сумма токов прямой, обратной и нулевой последовательностей, Так как арифметическая сумма модулей векторов симметричных слагающих, сдвинутых под углом друг к другу, всегда больше их геометрической суммы; при различных видах коротких замыканий существуют следующие соотношения для модулей сравниваемых величин.Однофазное короткое замыкание фазы А (сдвиг токов прямой, обратной и нулевой последовательностей не превышает 15 в поврежденной фазе А и большой сдвиг в неповрежденных фазах В и С).Трехфазное короткое замыкание (токи обратной и нулевой последовательностей равны нулю);Двухфазное короткое замыкание (токи прямой и обратной последовательностей сдвинуты во всех фазах на большой угол, ток нулевой последовательности равен нулю);Двухфазное короткое замыкание на землю (токи прямой, обратной и нулевой последовательностей сдвинуты на большой угол);Неполнофазный нагрузочный режим - работа ЛЭП двумя фазами (токи прямой, обратной и нулевой последовательностей сдвинуты на большой угол).В предлагаемом избирателе операция сравнения по величине выпрямленных значений фазных токов, действующих на срабатывание избирателя соответствующей фазы с выпрямленными значениями токов прямой, обратной и нулевой последовательностей, препятствую. 5 до 15 20 25 30 щих его срабатыванию, производится автоматически.Как видно из приведенного выше анализа, избиратели при двухфазных коротких замыканиях, двухфазных коротких замыканиях на землю и неполнофазном нагрузочном режиме ке работают. Предотвращение работы избирателя при трехфазном коротком замыкании или симметричной трехфазной нагрузке обеспечено тем, что на схемы сравнения подается не величина, равная току прямой последовательности, а несколько большая (к 1,), подобранная при регулировке избирателя. Четкая работа избирателя поврежденной фазы при однофазных коротких замыканиях на своей фазе обеспечена подачей на схемы сравкения не величины тока нулевой последовательности, а меньше (р 1 О) также подобранная при регулировке.Как показали аналитический анализ и испытания избирателей, введение коэффициентов пропорциональности в схемах сравнения обеспечивает четкую работу избирателя при однофазных коротких замыканиях на своей фазе, не снижая его селективности при однофазных коротких замыканиях на других фазах и пги всех остальных видах коротких замыканий на различных фазах, а также при неполнофазных нагрузочных режимах (работа ЛЭП двумя фазами). Предмет изобретения Способ определения поврежденной фазы при однофазных коротких замыканиях на землю в сетях с заземленной нейтралью путем сравнения модулей выпрямленных токов прямой, обратной и нулевой последовательностей, отличиюиийся тем, что, с целью повышения чувствительности, сравнивают модуль выпрямленного полного тока фазы, с арифметической суммой модулей выпрямленных токов прямой, обратной, нулевой последовательностей и при противоположном знаке арифметической суммы модулей знаку модуля полного тока дают сигнал на срабатывание избирателя данной фазы.
