Штамп для изготовления шайб, колец и т. п.
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 20929
Автор: Иванов
Текст

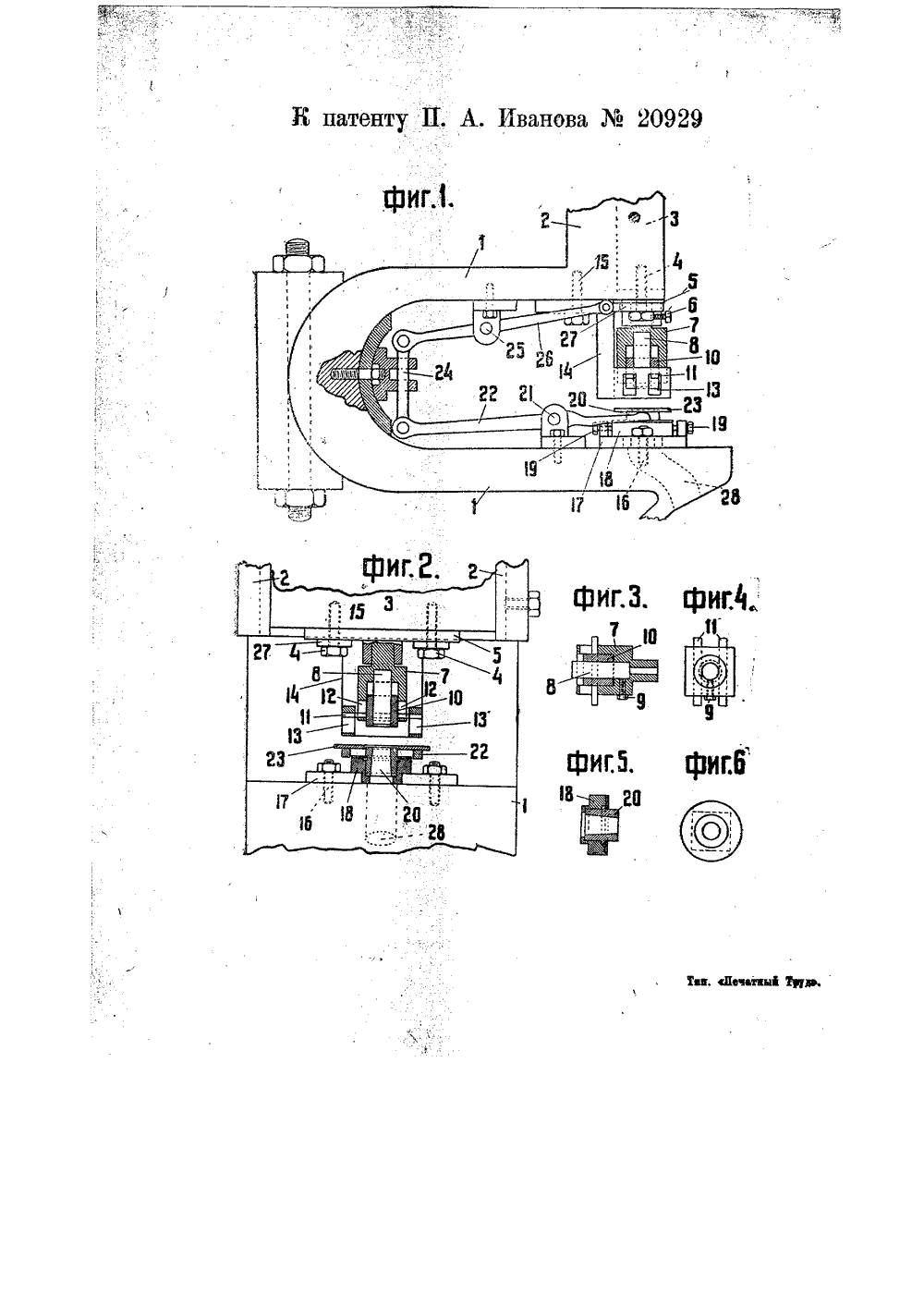

ПАТЕНТ НА ИЗОБРЕТЕНИЕ ОПИСАНИЕ штампа для изготовления шайб, колец и т. п К патенту Й, А. Иванова, заявленному 18 февраля 1929 года0 выдаче патента опублийовано 31 мая 1931 года. Действие патента распростра) няется на 15 лет от 31 мая 1931 года.,Предлагаемое изобретейие касается штампа для изготовления шайб, колец и т, и. и имеет целью изготовление таковых за один ход штампа путем применения пунсона и матрицы, снабженных выталкивателями, автоматически приво.,димыми в действие от пунсона при работе штампа.На чертеже фиг. 1 изображает боко, вой вид штампа частью, в разрезе; фиг,2 - вид спереди; фиг. 3 и 4 - вид в разрезе и снизу пунсона и фиг, 5 и б - вид в , разрезе и сверху матрицы.Станина 1 пресса снабжена в верхней части направляющими 2, 2 для ползуна 3, к которому прикреплена на болтах 4, 4планка 5, служащая для закрепления. в ползуне 3 при помощи винта б хвостовой части внешнего кольца 7 пунсона, внутренняя часть которого 8, вставленная и закрепленная винтом 9 в кольце 7 (фиг, 3 и 4), образует вместе с последним кольцевую щель. В эту щель помещен выталкиватель 10, с которым жестко связаны стержни 11,11, концевые части которых могут перемещаться вдоль прорезов 12, 12 кольца 7 и прорезов 13, 13 рамки 14, неподвижно укрепленной.на станине 1 пресса при помощи бол-, тов 15, 15.- На нижней части станины 1 пресса укреплена при помощи шпилек 1 б; )б планка 17, снабженная посредине.каадратным отверстием, в котором помещается хвостовая часть обоймы 18, закрепляемой при помощи винтов 19, 19 и служащей опорой для матрицы 20,. Последняя снабжена выталкивателем, состоящим из охватывающей матрицы 20 и поворотно установленной на оси 21 вилки 22, поддерживающей отжимную пластинку 23 и связанной шарнирным рычагом 24 и поворотно установленным на оси 25 шарнирным рычагом 26 снесущим пунсон ползуном 3 при помощи: планок 27, укрепленных на ползуне 3 болтами 4, 4.При изготовлении шайбы или кольца из листового материала, помещаемого на отжимную пластину 23, перемещение вниз ползуна 3 и пунсона вызывает перемещение в прорезах 13, 13 рамки 14 стержней 11, 11 до упора последних в. нижние, грани прорезов 13, 13, после которого дальнейшее опускание пунсона вызывает движение стержней 11, 11 в. прорезах 12, 12 кольца пунсона 7 и перемещение выталкивателя 10 относительно пунсона, с освобождением режущих кромок внутренней части пунсона 8 и кольца его 7; одновременно с перемещением вниз ползуна 3 помощью системы шарнирных рычагов 24 и 2 б вызывается опускание вилки 22 и отжимной пластинки 23, вследствие чего происходит осво.бождение режущих кромок матрицы 2 О,.;которые совместно с режущими кром. .ками опускающегося пунсона производят .вырезание шайбы сперва внутренней частью пунсона 8, проталкивающей в конический канал матрицы, вырезанный кружок материала удаляемый через канал 28 в станине, и затем внешним кольцом пунсона 7 осаживэющим отрезан.ный материал вокруг матрицы, сама же шайба поступает в кольцевую щель пунсона. При движении ползуна 3 вверх стержни 11, 11, благодаря упору в верхние грани прорезов 13, 13, производят перемещение вниз выталкивателя 10, производящего удаление шайбы из кольцевой щели пунсона, а вилка 22 подни.мает отжимную пластинку 23, освобождающую матрицу 20 от отрезанного яатериала,Предмет патента,1, Штамп для изготовления шайб,колец и т. и. с применением выталкивателя, перемещающегося по внутреннейчасти пунсона, характеризующийся тем,что для перемещения относительно пун-,сона выталкивателя 10 применена рам-. "ка 14, неподвижно укрепленная на станине пресса и снабженная, так же каки внешнее кольцо пунсона, прорезами;.в которых ходят стержни 11, жестко.,связанные с выталкивателем 10,2. В охарактеризованном в п.1 штампеприменение выталкиватель для матриц,выполненного в .виде вилки 22, охваты; ,вающей матрицу 20, и приводимого вдействие от ползуна 3 через системушарнирных рчагов 24, 2 б.

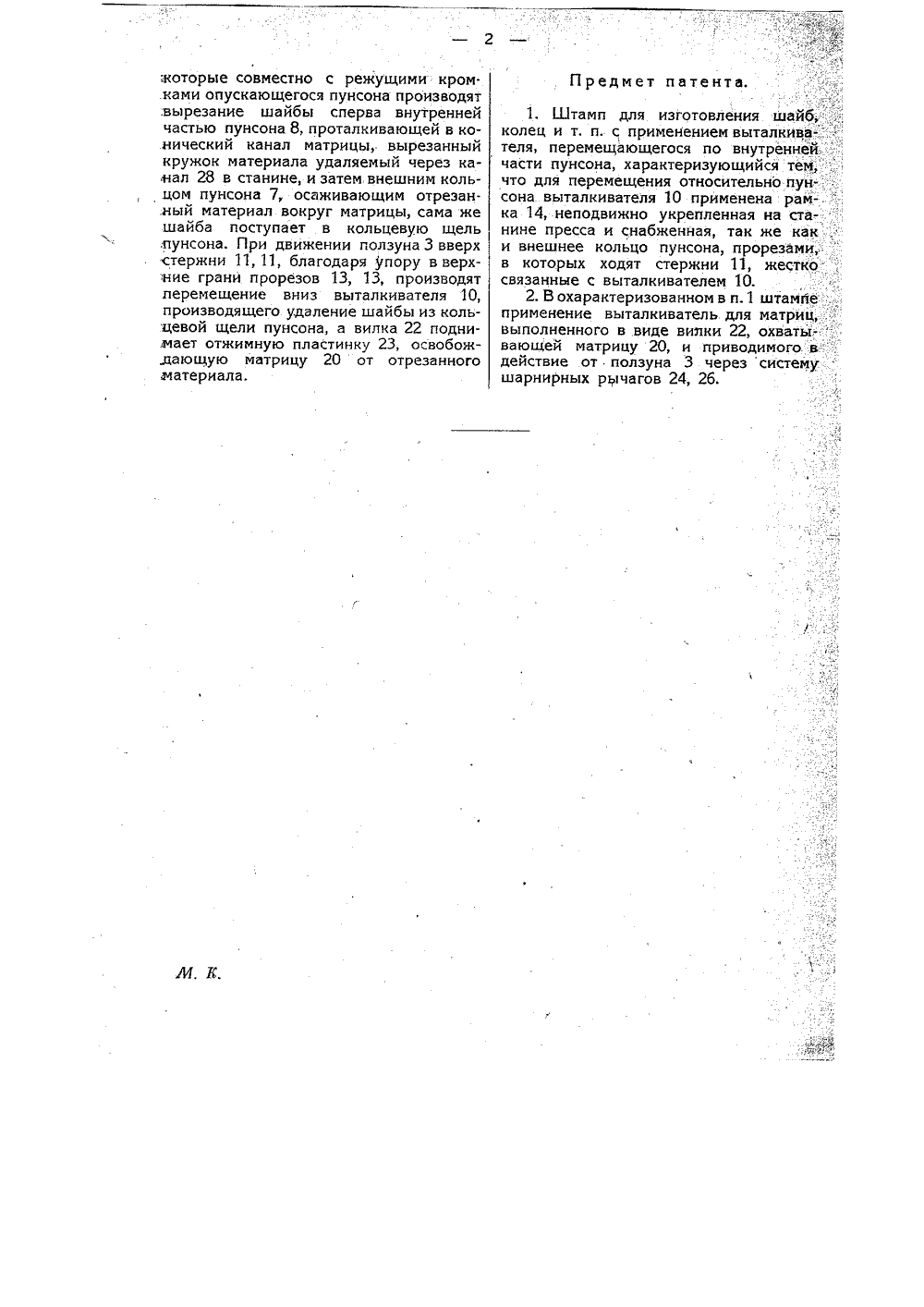

СмотретьЗаявка
40978, 18.02.1929
Иванов П. А
МПК / Метки
МПК: B21D 45/04, B21D 53/20
Опубликовано: 31.05.1931
Код ссылки
