Автоматический сигнализатор к нефтяным форсункам
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 2047
Автор: Бойков
Текст

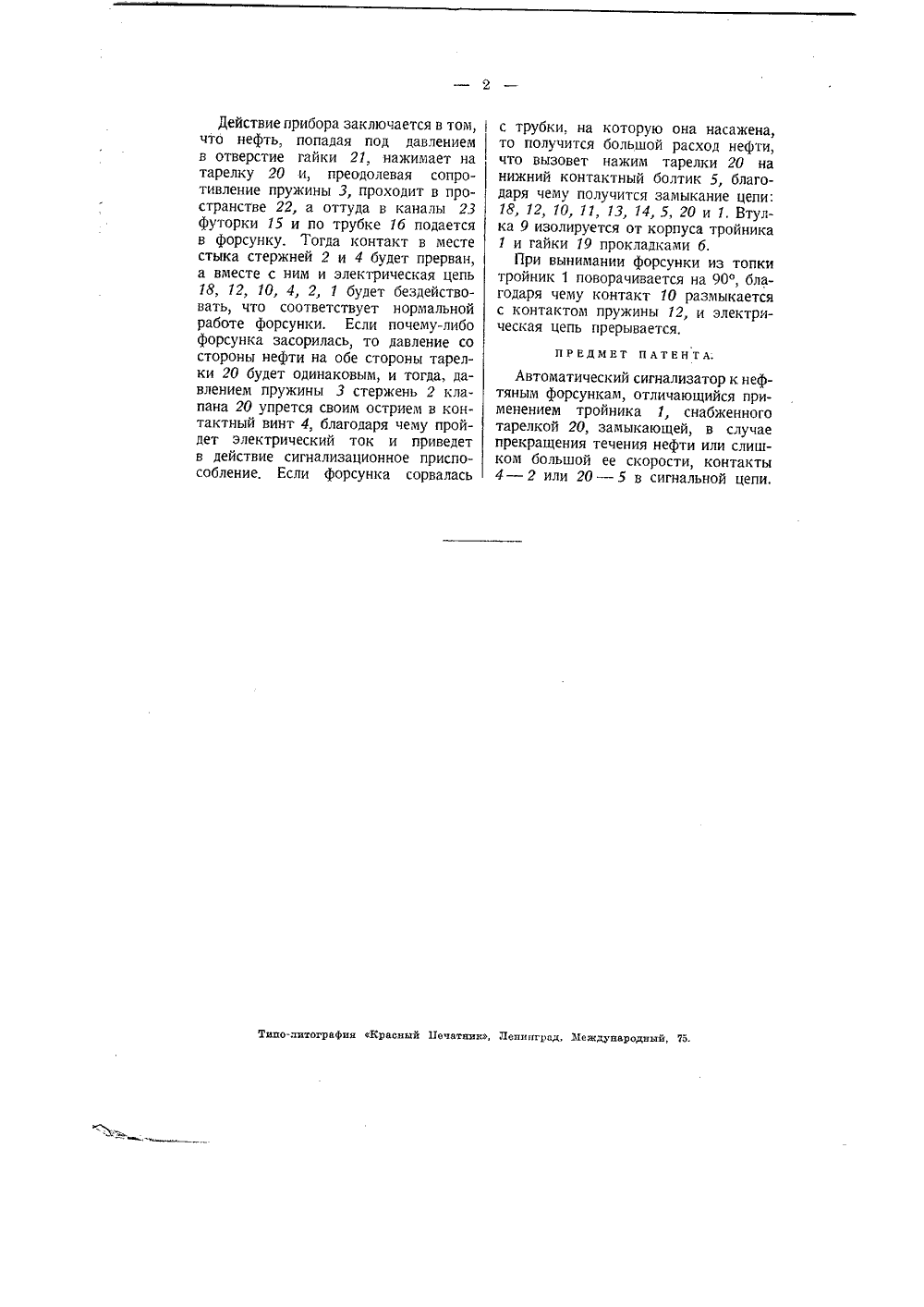

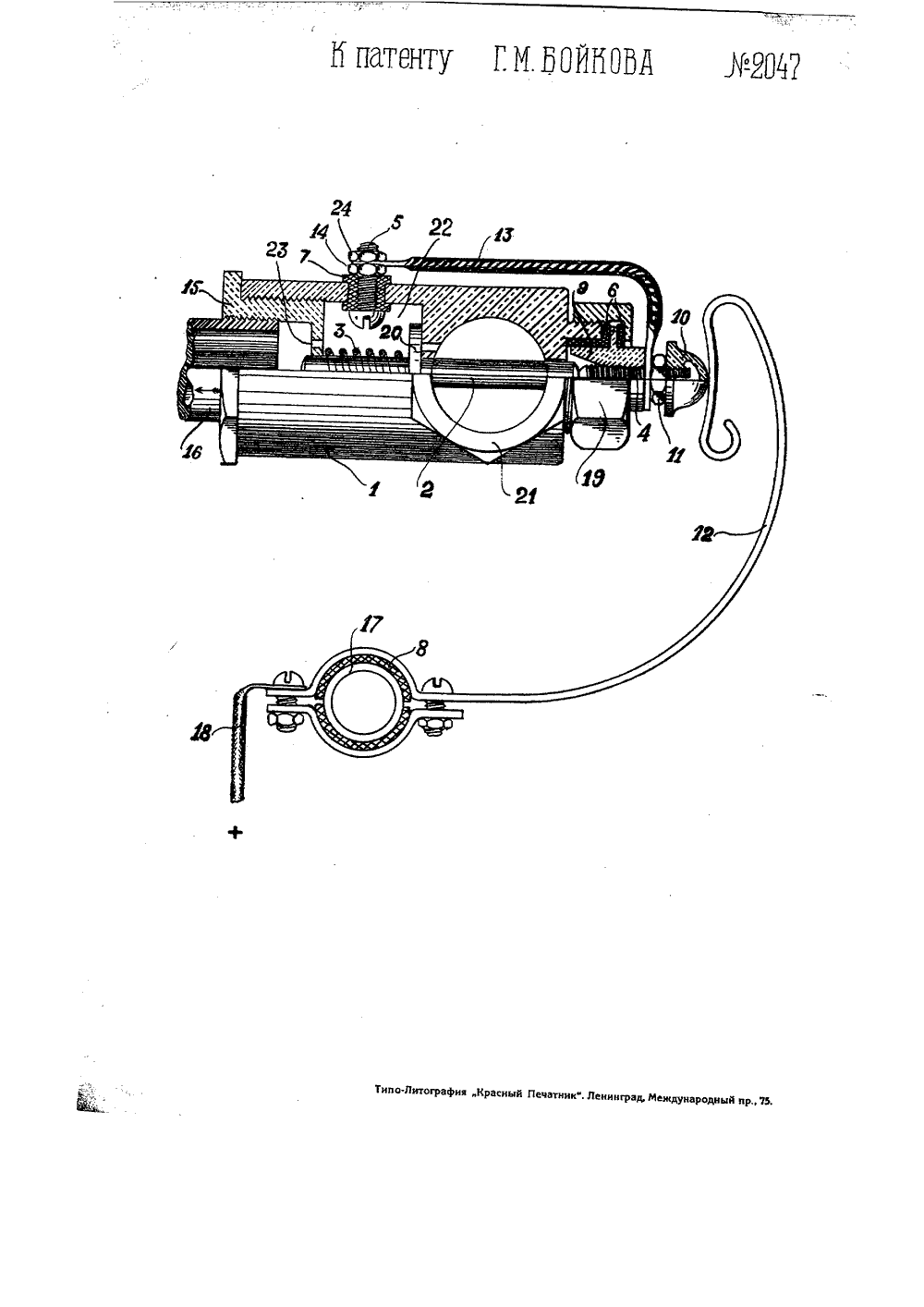

Класс 24 Ь Мо 2047 ПАТЕНТ НА ИЗОБРЕТЕНИЕ ОПИСАНИЕ автоматического сигнализатора к нефтяным форсункам.Овыдаче патента опубликовано 31 декабря 1926 г. Действие патента распространяется на 15 лет от 31 декабря 1926 г.При применении в котельных уста-новках нефтяных форсунок, основанных на распылении жидкого топливадавлением, в виду их небольшой производительности, их ставят на каждыйкотел в большом количестве (10 -28 шт.), а потому обслуживание их ннаблюдение за ними сопряжено с значительными трудностями, тем более,что они подвержены частому засорению и требуют частого внимательногоосмотра, так как возможная остановкаподачи топлива обычно вызывает сжигание форсунки, разлитие по топке мас.сы мазута и др. порчи, В устранениеуказанных трудностей предлагаетсяавтоматический сигнализатор, основанный на том, что по пути прохождениямазута в форсунку помещен поршенекс пружинкой и электрическими контактами; в предельных положенияхконтакты устанавливаются, согласнотребований режима топки. Контактызамыкают ток и дают световой илизвуковой сигнал кочегару, указывающий на ненормальные условия в данной форсунке,На прилагаемом чертеже изображенсигнализатор с вынутой продольночетвертью. Автоматический сигнализатор состоит из латунного тройника 1, снабженного тремя нарезками: боковой внутренней, на которую навинчивается гайка 27, нижней внутренней, на которую навинчивается футорку 15, и внешней верхней, на которую навин- чена гайка 19, прижимающая втулку с выступами 9 к верхней поверхности тройника 1. Во втулку. ввинчен контактный винт 4, который дает контакт с верхним острием стержня 2 клапана 20, когда прекращается расход нефти, вследствие нажима пружины 3, упирающейся в тарелку 20 клапана. Контактный винт 4 снабжен контргайкой 11 и головкой 10, дающей контакт с плоской пружиной 72, прикрепленной к распределительной нефтяной трубке 17 котла. Между трубкой 77 и пружиной 12 имеется разрезная кольцеобразная изоляция 8. Сбоку тройника 1 просверлено отверстие, в которое на изоляции 7 пропущен болтик 5, стянутый гаечками 14 и 24, Между гайками 14 и 24 поджат электрический проводник 13. Трубка 1 б, подающая нефть в форсунку, ввинчивается в футорку 15, Ток подается по проводнику 18 на всю установку.Действие прибора заключается в том, что нефть, попадая под давлением в отверстие гайки 21, нажимает на тарелку 20 и, преодолевая сопротивление пружины 3, проходит в пространстве 22, а оттуда в каналы 23 футорки 15 и по трубке 1 б подается в форсунку. Тогда контакт в месте стыка стержней 2 и 4 будет прерван, а вместе с ним и электрическая цепь 18, 12, 10, 4, 2, 1 будет бездействовать, что соответствует нормальной работе форсунки, Если почему-либо форсунка засорилась, то давление со стороны нефти на обе стороны тарелки 20 будет одинаковым, и тогда, давлением пружины 3 стержень 2 клапана 20 упрется своим острием в контактный винт 4, благодаря чему пройдет электрический ток и приведет в действие сигнализационное приспособление. Если форсунка сорвалась с трубки, на которую она насажена, то получится большой расход нефти, что вызовет нажим тарелки 20 на нижний контактный болтик 5, благодаря чему получится замыкание цепи: 18, 12, 10, 11, 73, 14, 5, 20 и 1. Втулка 9 изолируется от корпуса тройника 1 и гайки 19 прокладками б.При вынимании форсунки из топки тройник 1 поворачивается на 90, благодаря чему контакт 10 размыкается с контактом пружины 12, и электрическая цепь прерывается,ПРЕДМЕТ ПАТЕНТААвтоматический сигнализатор к нефтяным форсункам, отличающийся применением тройника 1, снабженного тарелкой 20, замыкающей, в случае прекращения течения нефти или слишком большой ее скорости, контакты 4 - 2 или 20 - 5 в сигнальной цепи, Типо-питографин Красный 11 ечатник, Ленинград, Международный, 75.
СмотретьЗаявка
2589, 11.12.1924
Бойков Г. М
МПК / Метки
МПК: F23N 1/00
Метки: автоматический, нефтяным, сигнализатор, форсункам
Опубликовано: 31.12.1926
