Сортировка

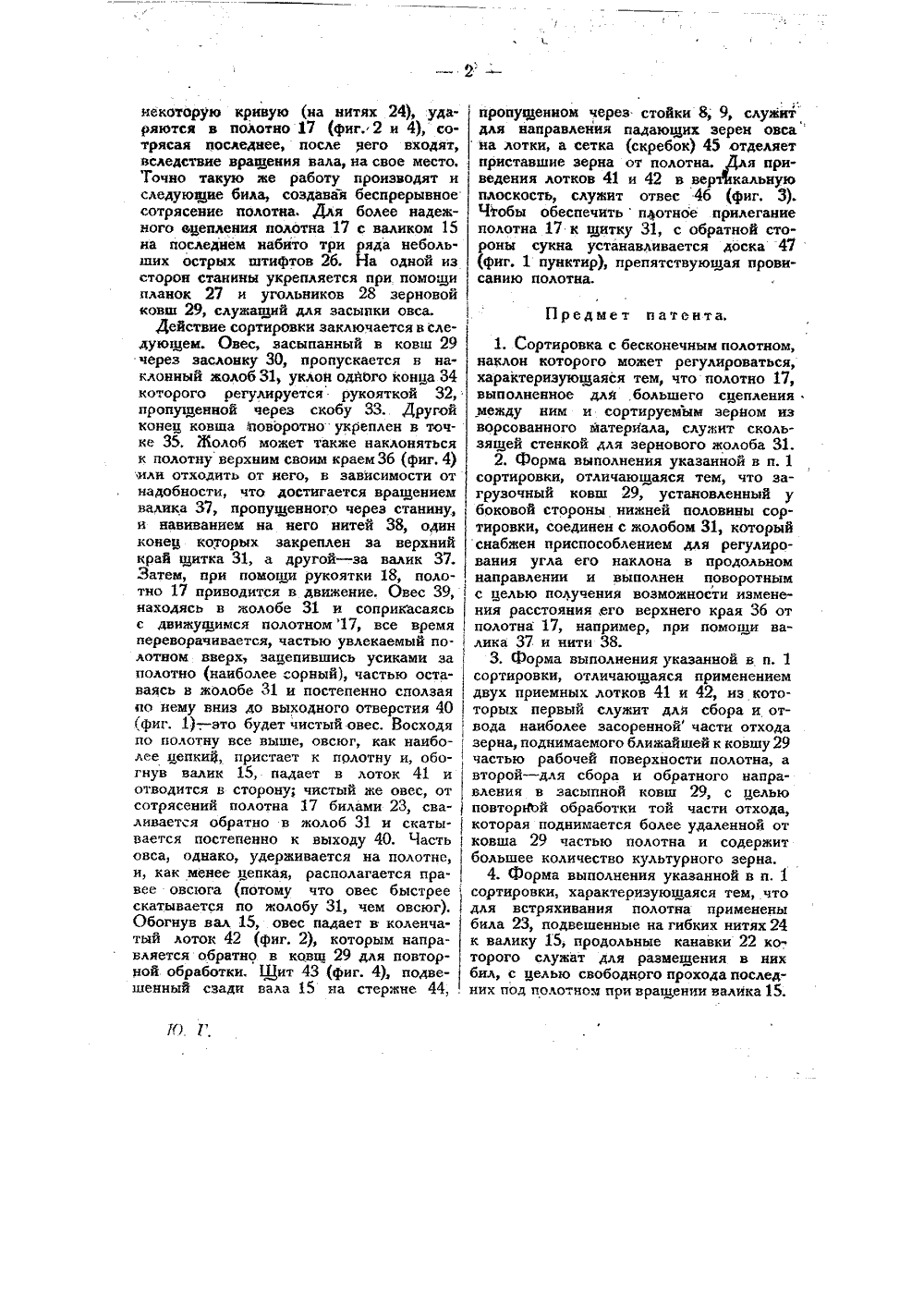

ПАТЕН ИСАНИ иро Аленсандрфвсноге,в. свид. М 66054),К патенту С лениоовсного и И,930 года (заяано 30 апреляя на 15 лет от еисандрмарта 193 30 апгода. Деястви ля 1931 года. ыцаче патента опубдиков распространяетИзобретение касается сортнровок, выполненных в виде бесконечного полотна с принудительным встряхиванием н с регулируемым продольным наклоном к горизонту, В предлагаемой сортировке, с целью подачи зерна на рабочую поверхность полотна в направлении, поперечном относительно линии движения последнего, установлен зерновой ковш, а для распределения Мерна по всей ширине полотна применен наклонный жолоб, снабженный приспособлением для регулирования угла его наклона и выполненный поворотным с цельЮ изменения расстояния его верхнего края от рабочей поверхности полотна. В сортировке применены два приемных лотка: один в д сбора и отвода наиболее засоренной части отхода зерна, а другой в д сбора и обратного направления в засыпной ковш, с целью повторной обработки той части отхода, которая содержит большее количество культурного зерна.На чертеже фиг. 1 изображает вид сортировки спередифиг, 2 - вид ее сбоку;фиг, 3 - внд ее сзади; фиг. 4 и 5 - детали.Предлагаемая сортировка, предназначаемая для отделения от овса так называемого овсюгаф, весьма вредного для скота, состоит из станины 1, 2, 3, 4 (нп. 1 - 3) с наклонными поперечинаОБРЕТЕНИЕ ми 5 и б, В станине поворотно на осях 7 установлены стойки 8 и 9, закрепляемые под желаемым углом по отношению к ней при помощи барашков 10 и 11. Стойки с обоих концов имеют пропилы, при чем в верхние из них 12 осями 14 закладывается рабочий валик 15, нижними же пропилами 13 стойки садятся на оси 7 валика 1 б, установленного в станине. На оба валика 15 и 16 туго натягивается бесконечное полотно 17 из тонкого деревенского сукна, Ведущий полотно валик 15 получает вращение от рукоятки 1 со шкивом 19 через ременную передачу 20 на шкив 21, сидящий на оси 14 валика 15. Последний представляет собою цилиндрическое тело, по всей длине имеющее три канавки 22 (фиг. 5), в которые. свободно западают била 23 такой же длины, как и вал, Каждое било подвешивается к валику 15 двумя гибкими нитями 24, утопленными на теле валика в канавках 25. Нити 24 берутся такой длины, чтобы они могли охватить вал на 24 ОО, и один конец каждой нити укрепляется на валу в точке а, а другой - к билу 23 (фиг. 4). Нити следующего била немного отодвигаются от первых, чтобы не мешать друг другу (ФигФ). При вращении валика 15 бала попеременно выпадают вз канавок Ю и, описавнекоторую кривую (на нитях 24), ударяются в полотно 17 (фиг. 2 и 4), сотрясая последнее, после чего входят, вследствие вращения вала, на свое место. Точно такую же работу производят и следующие била, создавая беспрерывное сотрясение полотна. Для более надежного ецепления полотна 17 с валиком 15 на последнем набито три ряда небольших острых штифтов 26, На одной из сторон станины укрепляется при помощи планок 27 и угольников 28 зерновой ковш 29, служащий для засыпки овса.Действие сортировки заключается в сле.дующем. Овес, засыпанный в ковш 29 через заслонку 30, пропускается в наклонный жолоб 31, уклон одного конца 34 которого регулируется рукояткой 32, пропущенной через скобу 33, Другой конец ковша йоворотно укреплен в точке 35, Жолоб может также наклоняться к полотну верхним своим краем 36 (фиг, 4) яли отходить от него, в зависимости от надобности, что достигается вращением валика 37, пропущенного через станину, и навиванием на него нитей 38, один конец которых закреплен за верхний край щитка 31, а другой ввалик 37. Затем, при помощи рукоятки 18, полотно 17 приводится в движение. Овес 39, находясь в жолобе 31 и соприкасаясь с движущимся полотном 17, все время переворачивается, частью увлекаемый полотном вверх, зацепившись усиками за полотно (наиболее сорный), частью оставаясь в жолобе 31 и постепенно сползая по нему вниз до выходного отверстия 40 бриг. 1) - ,это будет чистый овес. Восходя по полотну все выше, овсюг, как наиболее цепкий, пристает к полотну и, обогнув валик 15, падает в лоток 41 и отводится в сторону; чистый же овес, от сотрясений полотна 17 билами 23, сваливается обратно в жолоб 31 и скатывается постепенно к выходу 40. Часть овса, однако, удерживается на полотне, и, как менее цепкая, располагается правее овсюга (потому что овес быстрее скатывается по жолобу 31, чем овсюг). Обогнув вал 15, овес падает в коленчатый лоток 42 (фиг. 2), которым направляется обратно в ковш 29 для повторной обработки, Щит 43 (фиг. 4), подвешенный сзади вала 15 на стержне 44, пропущенном через: стойки 8, 9, служитдля направления падающих зерен овсана лотки, а сетка (скребок) 45 отделяетприставшие зерна от полотна. Для приведения лотков 41 и 42 в вертикальную плоскость, служит отвес 46 (фиг. 3).Чгобы обеспечитьплотное прилегание полотна 17 к щитку 31, с обратной стороны сукна устанавливается доска 47 (фиг. 1 пунктир), препятствующая провисанию полотна.1Предмет патента.1, Сортировка с бесконечным полотном,наклон которого может регулироваться, характеризующаяся тем, что полотно 17, выполненное для, большего сцеплениямежду ним и сортируемым зерном из ворсованн ого материала, служит скользящей стенкой для зернового жолоба 31.2. Форма выполнения указанной в п. 1 сортировки, отличающаяся тем, что загрузочный ковш 29, установленный у боковой стороны нижней половины сортировки, соединен с жолобом 31, который снабжен приспособлением для регулирования угла его наклона в продольном направлении и выполнен поворотнымс целью получения возможности изменения расстояния,его верхнего края 36 от полотна 17, например, при помощи валика 37 и нити 38.3, Форма выполнения указанной в и, 1 сортировки, отличающаяся применением двух приемных лотков 41 и 42, из кото торых первый служит для сбора и от-вода наиболее засоренной части отходазерна, поднимаемого ближайшей к ковшу 29частью рабочей поверхности полотна, а второй в д сбора и обратного направления в засыпной ковш 29, с цельюповторяй обработки той части отхода,которая поднимается более удаленной отковша 29 частью полотна и содержитбольшее количество культурного зерна.4. форма выполнения указанной в п. 1сортировки, характеризующаяся тем, что для встряхивания полотна применены била 23, подвешенные на гибких нитях 24 к валику 15, продольные канавки 22 ко торого служат для размещения в них бил, с целью свободного проходапослед, них под полотном при вращении валика 15,
