Реле давления

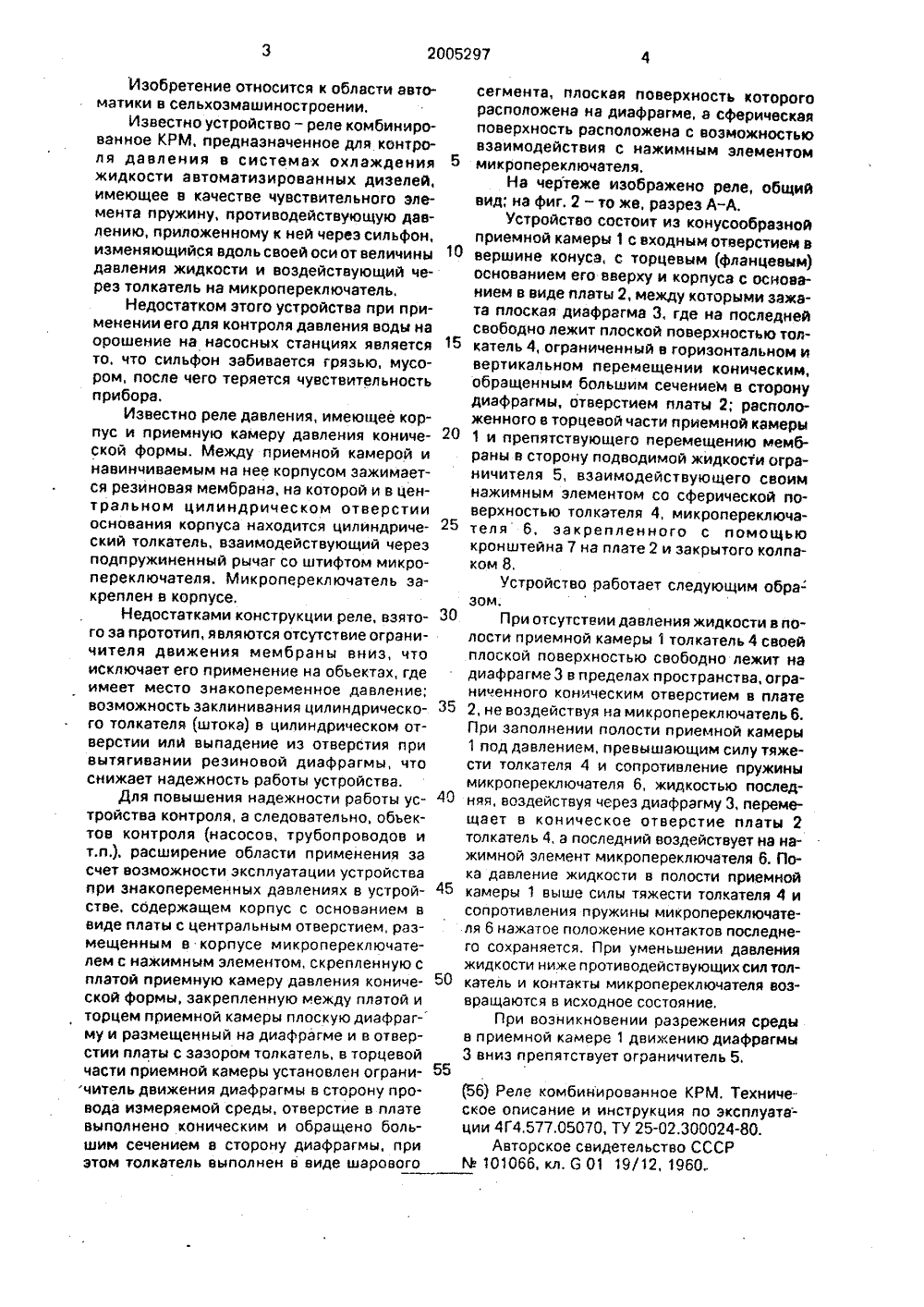

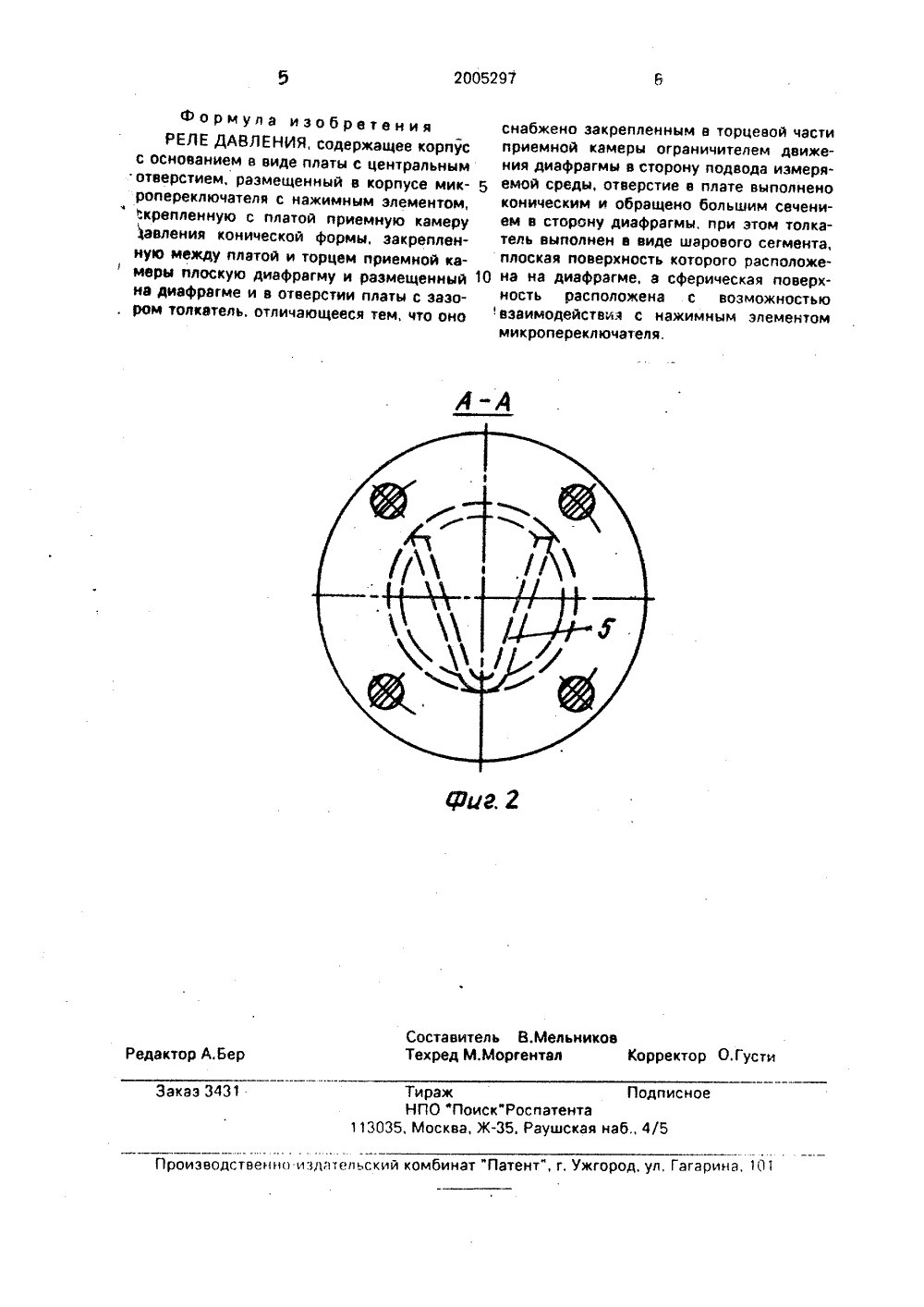

19) 51) Т ИЗ Б ТЕНТУ 9 итет Российской Федерац атентам и товарным зна(57) Использование: в измерительной технике,частности в устройствах автоматических реле дапения дождевальных машин. Сущность изобрет(и) 2005297 С 2ния: для повышения надежности работы устройства и соответственно объектов контроля реле давления содержит приемную камеру 1, выпоп нную конусообразной с фланцевым основанием конуса вверху и входным отверстием в вершине конуса, диафрагму 3 и микропереключатель 6. Толкатепь 4 шарового сегмента размещен в коническом отверстии шайбой и свободно расположен плоскостью сечения на диафрагме Э. В торцевой части приемной камеры 1 закреплен ограничитель 5 движения диафрагмы в сторону подвода измеряемой среды. 2Изобретение относится к области автоматики в сельхоэмашиностроении,Известно устройство - реле комбинированное КРМ, предназначенное для контроля давления в системах охлаждения жидкости автоматизированных дизелей, имеющее в качестве чувствительного элемента пружину, противодействующую давлению, приложенному к ней через сильфон, изменяющийся вдоль своей оси от величины давления жидкости и воздействующий через толкатель на микропереключатель,Недостатком этого устройства при применении его для контроля давления воды на орошение на насосных станциях является то, что сильфон забивается грязью, мусором, после чего теряется чувствительность прибора.Известно реле давления, имеющее корпус и приемную камеру давления конической формы. Между приемной камерой и навинчиваемым на нее корпусом зажимается резиновая мембрана, на которой и в центральном цилиндрическом отверстии основания корпуса находится цилиндрический толкатель, взаимодействующий через подпружиненный рычаг со штифтом микропереключателя. Микропереключатель закреплен в корпусе,Недостатками конструкции реле, взятого за прототип, являются отсутствие ограничителя движения мембраны вниз, что исключает его применение на объектах, где имеет место энакопеременное давление; возможность заклинивания цилиндрического толкателя (штока) в цилиндрическом отверстии илй выпадение иэ отверстия при вытягивании резиновой диафрагмы, что снижает надежность работы устройства.Для повышения надежности работы устройства контроля, а следовательно, объек 45 50 55 тов контроля (насосов, трубопроводов и т.п.), расширение области применения за счет возможности эксплуатации устройства при знакопеременных давлениях в устрой- стае, содержащем корпус с основанием в виде платы с центральным отверстием, размещенным в корпусе микропереключателем с нажимным элементом, скрепленную с платой приемную камеру давления конической формы, закрепленную между платой и торцем приемной камеры плоскую диафрагму и размещенный на диафрагме и в отверстии платы с зазором толкатель, в торцевой части приемной камеры установлен ограничитель движения диафрагмы в сторону провода измеряемой среды, отверстие в плате выполнено коническим и обращено большим сечением в сторону диафрагмы, при этом толкатель выполнен в виде шарового 10 15 20 25 30 35 40 сегмента, плоская поверхность которого расположена на диафрагме, а сферическая поверхность расположена с воэможностью взаимодействия с нажимным элементом микропереключателя.На чертеже изображено реле, общий вид; на фиг. 2 - то жв, разрез А-А.Устройство состоит из конусообразной приемной камеры 1 с входным отверстием в вершине конуса, с торцевым (фланцевым) основанием его вверху и корпуса с основанием в виде платы 2, между которыми зажата плоская диафрагма 3, где на последней свободно лежит плоской поверхностью толкатель 4, ограниченный в горизонтальном и вертикальном перемещении коническим, обращенным большим сечениеМ в сторону диафрагмы, отверстием платы 2; расположенного в торцевой части приемной камеры 1 и препятствующего перемещению мембраны в сторону подводимой жидкости ограничителя 5, взаимодействующего своим нажимным элементом со сферической поверхностью тол кателя 4, микропереключателя 6, закрепленного с помощью кронштейна 7 на плате 2 и закрытого колпаком 8,Устройство работает следующим образом.При отсутствии давления жидкости в полости приемной камеры 1 толкатель 4 сваей плоской поверхностью свободно лежит на диафрагме 3 в пределах пространства, ограниченного коническим отверстием в плате 2, не воздействуя на микропереключатель 6. При заполнении полости приемной камеры 1 под давлением, превышающим силу тяжести толкателя 4 и сопротивление пружины микропереключателя 6, жидостью последняя, воздействуя через диафрагму 3, перемещает в коническое отверстие платы 2 толкатель 4, а последний воздействует на нажимной элемент микропереключателя 6. Пока давление жидкости в полости приемной камеры 1 выше силы тяжести толкателя 4 и сопротивления пружины микропереключателя 6 нажатое положение контактов последнего сохраняется. При уменьшении давления жидкости ниже противодействующих сил толкатель и контакты микропереключателя возвращаются в исходное состояние,При возникновении разрежения среды в приемной камере 1 движению диафрагмы 3 вниз препятствует ограничитель 5.2005297 оставитель В,Мельниковехред М,Моргентал Корректор О.Густи едактор А. Бер Тираж Подписно НПО "Поиск" Роспатента113035, Москва, Ж, Раушская наб., 4/5 акаэ 3431 иэводственно издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 10 1 Формула изобретенияРЕЛЕ дА 8 ЛЕНИя, содержащее корпусс основанием в виде платы с центральным отверстием, размещенный в корпусе микропереключателя с нажимным элементом, закрепленную с платой приемную камеру 1 авления конической формы, закрепленную между платой и торцем приемной камеры плоскую диафрагму и размещенный на диафрагме и в отверстии платы с зазором толквтель. отличающееся тем, что оно снабжено закрепленным в торцевой части приемной камеры ограничителем движения диафрагмы в сторону подвода измеряемой среды, отверстие в плате выполнено коническим и обращено большим сечением в сторону диафрагмы, при этом толка- тель выполнен в виде шарового сегмента, плоская поверхность которого расположе на на диафрагме, а сферическая поверхность расположена с возможностьювзаимодействия с нажимным элементом микропереключателя.
