Устройство для сортировки предварительно ориентированных прядильных патронов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 189339
Автор: Карельштейн
Текст

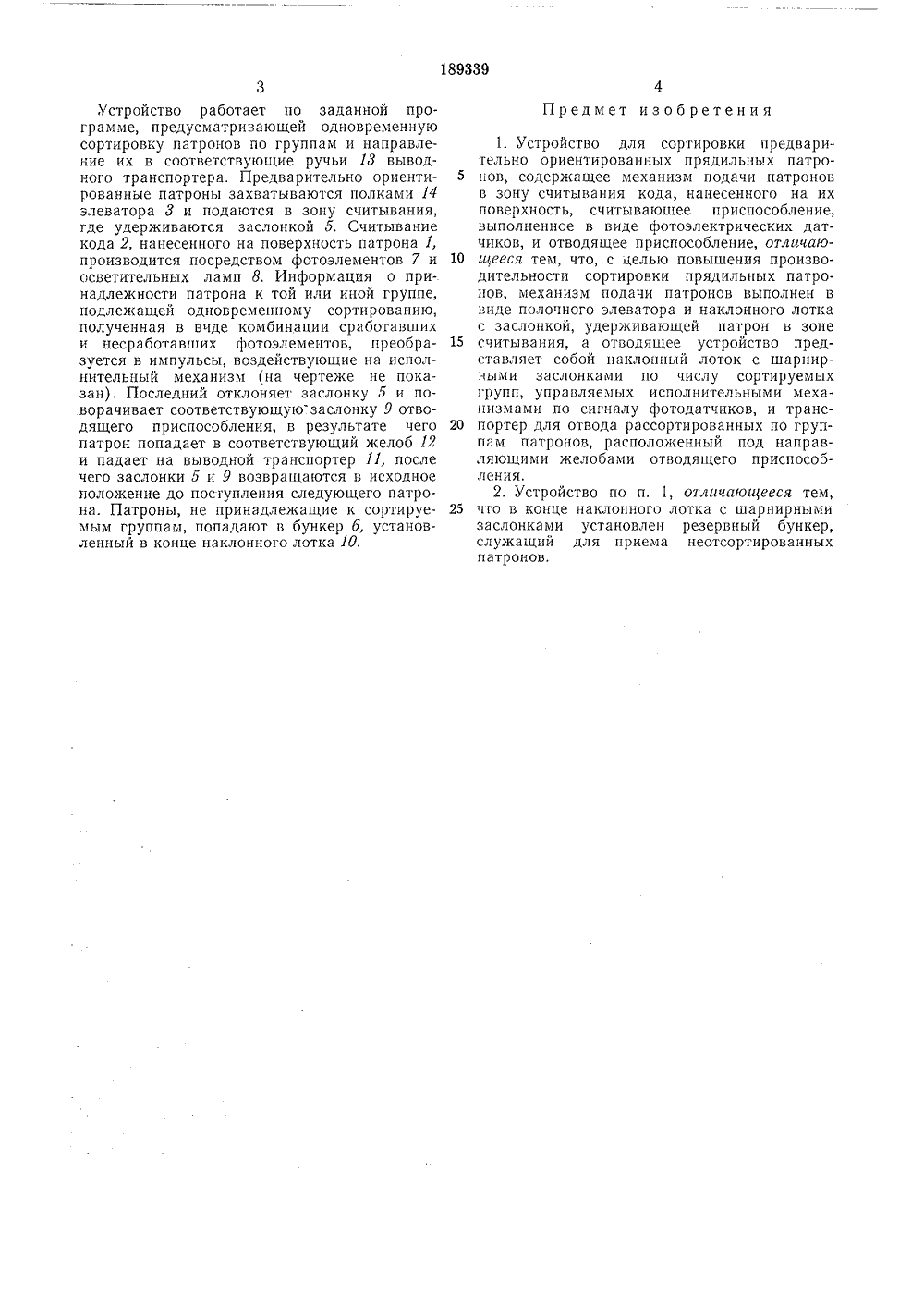

389339 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социзлистических РеспубликЗависимое от авт. свидетельств Кл. 76 с, 26/О 42 Ь, 26/О Заявлсно 24,1 Х.19922160/28 с присоединением заявкиПриоритет МПК Р 020 Ст 01 Ь УДК 677.052.83(088.8Комитет по дел Опубликовано 17.Х 1.1966. Бюллетеньизобретеиий и открытипри Совете МииистровСССР исания 21.Х 11,1966 Дат оликован р л1 Авто изоб А. Карельштейн шя Заявит РОЙСТВО ДЛЯ СОРТИРОВКИ ПРЕДВАРИТЕЛЬ РИЕНТИРОВАННЬХ ПРЯДИЛЬНЫХ ПАТРОНОВ лоток 4 с заслонкой 1 в зоне считыван также считывающе ставляющее собой чики, расположенпь ком 4, отводящее пый бункер б для п патронов 1. живающей патрон ойство содержит особление, предектрические датнаклонным лотбление и резерв- еотсортироианных я. Уст е прис фотоэл е под риспосо риема н Известно устроиство для сортировки предварительно ориентированных прядильных патронов, содержащее механизм подачи патронов в зону считывания кода, нанесенного па их поверхность, считывающее приспособление, выполненное в виде фотоэлектрических датчиков, и отводящее приспособление.Предлагаемое устройство позволяет повысить производительность сортировки прядильных патронов. Оно имеет следующую конструкцию.1 Рехапизм подачи патронов выполнен в виде полочного элеватора и наклонного лотка с заслонкой, удерживающей патрон в зоне считывания. Отводящее приспособление содержит наклонный лоток с шарнирными заслонками по числу сортируемых групп, управляемых исполнительными механизмами по сигналу фотодатчиков, и транспортер для отьода рассортированных по группам патронов, расположенныи под направляющими желобами отводящего приспособления. В конце наклонного лотка с шарнирными заслонками установлен резервный бункер, служащий для приема неотсортированпых патронов,На фиг. 1 изображена схема предлагаемого устройства; на фиг. 2 - патрон с нанесенным па его поверхность кодом,Механизм подачи предварительно ориентированных патронов 1 в зону считывания кода 2, нанесенного на поверхность патронов 1, включает полочный элеватор 3 и наклонный О В качестве фотоэлектрических датчиковприменены фотоэлементы 7 и осветительные лампы К включенные параллельо. Оощее число равно общему количеству групп патронов, подлежащих сортированию. Взаимное 5 расположение ламп б и фотоэлементов 7обеспечивает передачу луча света от ламп на код, нанесенныи на поверхность патрона, и прием отраженного светового импульса фотоэлементами 7. Последние преобразуют полу- О чеппую информацию в импульсы, воздействующие на исполнительный механизм (на чертеже не показан), управляющий заслонками 9 отводящего приспособления. Отводящсе приспособление состоит из наклонного лотка 10, являющегося продолжением лотка 4, с шарнирными заслонками 9 по числу сортируемых групп, и транспортера 11 для отвода рассортированных по группам патронов 1.Транспортер расположен под направляющими О желобами 12 и разделен на ручьи 13, числокоторых также равно количеству сортируемых групп, 189339Устройство работает по заданной программе, предусматривающей одновременную сортировку патронов по группам и направление их в соответствующие ручьи И выводного транспортера. Предварительно ориентированные патроны захватываются полками 14 элеватора 3 и подаются в зону считывания, где удерживаются заслонкой 5. Считывание кода 2, нанесенного на поверхность патрона 1, производится посредством фотоэлементов 7 и осветительных ламп 8. Информация о принадлежности патрона к той или иной группе, подлежащей одновременному сортированию, полученная в виде комбинации сработавших и несработавших фотоэлементов, преобразуется в импульсы, воздействующие на исполнительный механизм (на чертеже не показан). Последний отклоняет заслонку 5 и поворачивает соответствующуюзаслонку 9 отводящего приспособления, в результате чего патрон попадает в соответствующий желоб 12 и падает на выводной транспортер 11, после чего заслонки 5 и 9 возвращаются в исходное чоложение до поступления следующего патрона. Патроны, не принадлежащие к сортируемым группам, попадают в бункер б, установленный в конце наклонного лотка 10. Предмет изобретения 1. Устройство для сортировки предварительно ориентированных прядильных патро нов, содержащее механизм подачи патроновв зону считывания кода, нанесенного на их поверхность, считывающее приспособление, выполненное в виде фотоэлектрических датчиков, и отводящее приспособление, отличаю щееся тем, что, с целью повышения производительности сортировки прядильных патронов, механизм подачи патронов выполнен в виде полочного элеватора и наклонного лотка с заслонкой, удерживающей патрон в зоне 15 считывания, а отводящее устройство представляет собой наклонный лоток с шарнирными заслонками по числу сортируемых групп, управляемых исполнительными механизмами по сигналу фотодатчиков, и транс портер для отвода рассортированных по групггам патронов, расположенный под направляющими желобами отводящего приспособления.2. Устройство по п. 1, отличающееся тем, 25 что в конце наклонного лотка с шарнирнымизаслонками установлен резервный бункер, служащий для приема неотсортирова нных патронов.189339 Уие, Г Редактор арина Заказ 389018 Тираж 1470 Формат бум, 60 Х 90/а Объем 0,24 изд. л. ПодписиоЦИИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССМосква, Центр, пр. Серова, д, 4 ипография, пр. Сапунов Составитель В. Румянцевехред Т, 11. Курилко рректоры: О. Б. Тюрина п А. М. Смак
СмотретьЗаявка
922160
В. А. Карельштейн
МПК / Метки
МПК: B07B 13/02
Метки: ориентированных, патронов, предварительно, прядильных, сортировки
Опубликовано: 01.01.1966
