Устройство для контроля гранулометричесь состава дробленой рудыfa;: i;: техг1=к;: -. i б1в: йул; аdjo

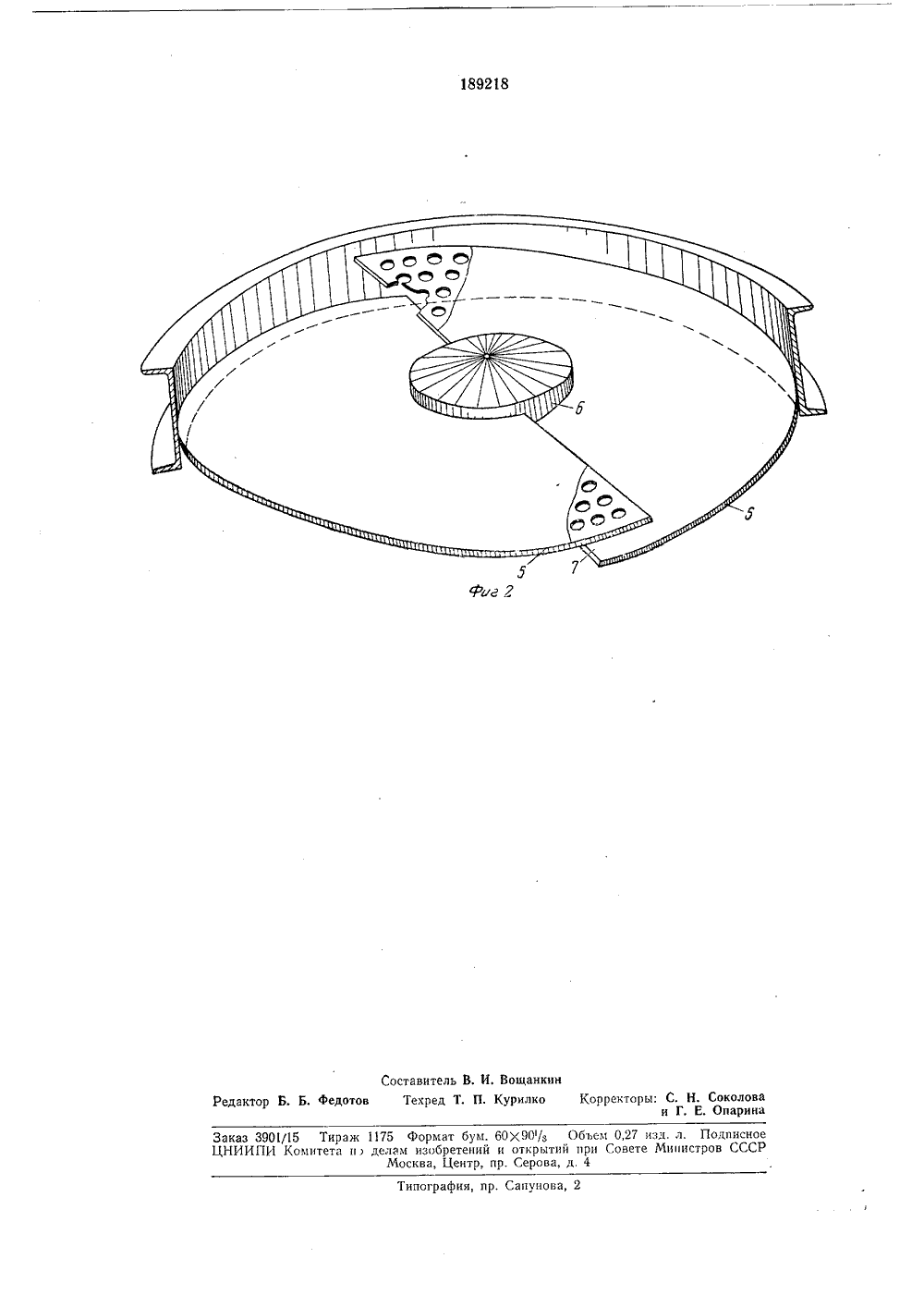

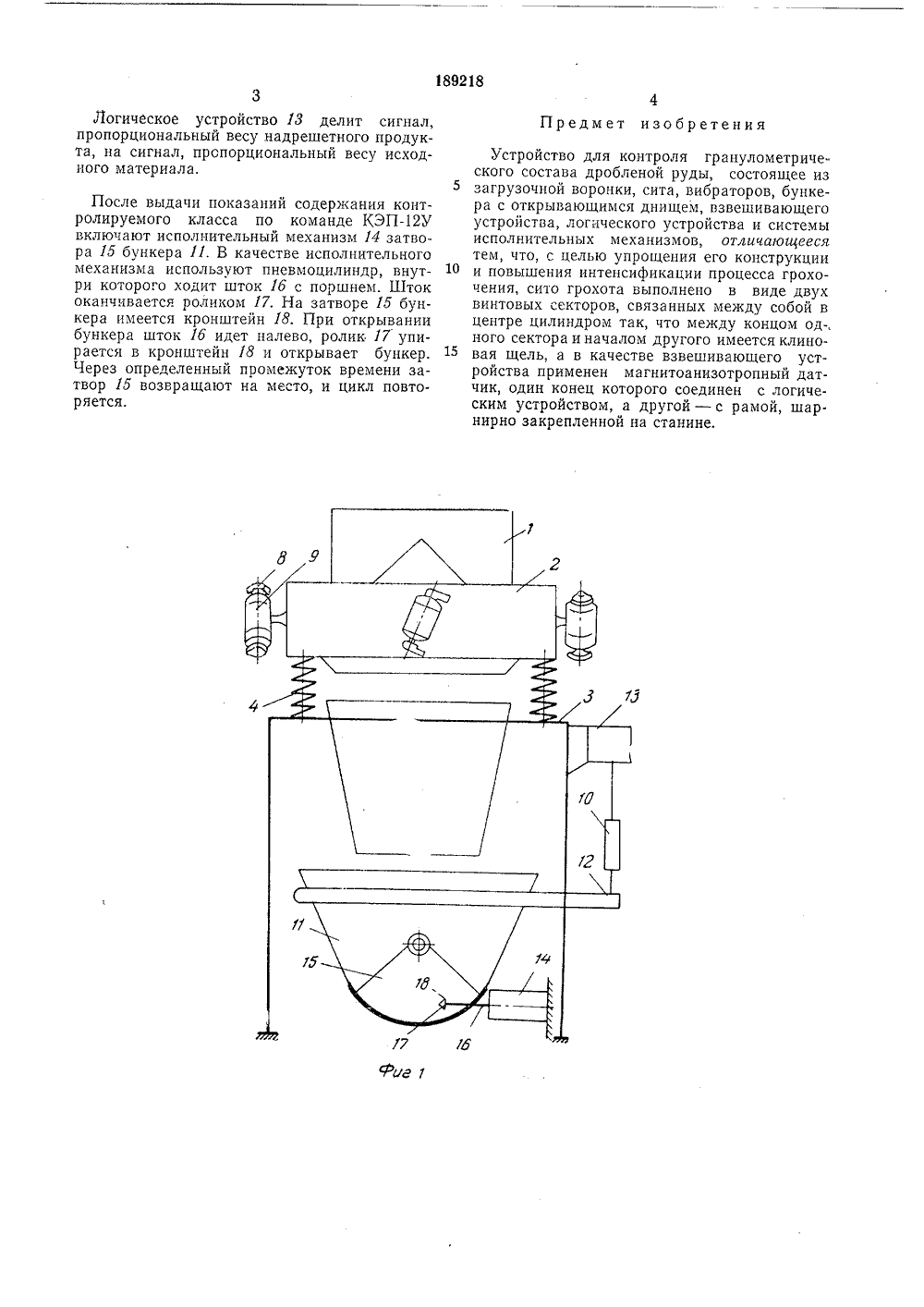

ОПИСАН И ЕИ 3 О БР Е ТЕ Н И ЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваКл, 421, 13 Заявлено 28.Х,1965 ( 1035664/26-25)с присоединением заявкиМПК 6 01 п риоритет Комитет по делам изобретений и открытий при Совете Министров СССР23 Опубликовано 17,Х 1,1966 УДК 539.215.08(088.8 ллет Дата опубликования описания 20.Х 11,19 Авторыизобретени И. М. Пупляев, Б. А, СыпП. Шейститут механическойаемых Г. Е. Иткинюльман и Гвательскийлезных иск, Букать Всесоюзнь Заявител научно-исслед обработки п ТЕ";.рт 6 ч 1 тю. 1 ТРОЙСТВО ДЛЯ КОНТРОЛЯ ГРАНУЛОМЕТРИЧ СОСТАВА ДРОБЛЕНОЙ РУДЫ 11 звестно устройство для контролметрического состава дробленой ружащее загрузочную воронку, сито, вбункер для приема разделенныхвзвешивающее устройство, логическство и систему исполнительных мехаПредлагаемое устройство значитеще по конструкции и позволяет повность измерений за счет интенсификцесса грохочения. Оно отличаетсясито грохота выполнено в виде двухсекторов, связанных между собойтак, что между концом одного сектчалом другого имеется клиноваякачестве взвешивающего устройствамагнитоанизотропный датчик, одинторого соединен с логическим устрдругой с рамой, шарнирно закрепстанине,тв установлеи 4, Сито 2секторов 5, 2цилиндроми началом На корпусе ибратора 8,льно проти На фиг. 1 изображена схема уст фиг. 2 - конструкция сита.Загрузочная воронка 1 и сито 2 ны на станине 3 с амортизаторам выполнено в виде двух винтовых связанных между собой в центре 6. Между концом одного сектора другого имеется клиновая щель 7. грохота смонтированы четыре в расположенные попарно, диаметра я грапулоды, содерибраторы,фракций,ое устройпизмов,льно проысить точации протем, чтовинтовыхв центреора и нащель, а вприменен 1конец коойством, аленной на воположно с взаимно перпендикулярными осями.Одна пара вибраторов обеспечивает круговое движение материала по просеивающей поверхности против часовой стрелки, другая пара направляет его по часовой стрелке. Вибраторы 8 вращаются электродвигателями 9, Для того чтобы показания взвешивающего устройства 10 не зависели от положения груза в бункере 11, последний подвешен шарнирно к раме 12, один конец которой шарнирно крепится к станине, а другой соединен со взвешивающим устройстьом 10 (месдозой), сигнал с которого поступает в логическое устройстьо 13,Руда, периодически отбираемая пробоотборником, поступает в загрузочную воронку 1 и далее на сито 2. В это время включают электродвигатели 9 двух вибраторов 8, которые обеспечивают круговое движение материала по просеивающей поверхности сита 2, После просева двигатели отключают, а материал, попавший в бункер 11, взвешивается месдозой. Вес подрешетного продукта запоминается в логическом устройстве 13.По команде КЭПУ включают другую пару двигателей 9, обеспечивающих разгрузку материала через щель 7 в спиральной поверхности сита 2. Далее двигатели 9 отключают и взвешивают исходный материал,189218 фаад 1 Логическое устройство 13 делит сигнал, пропорциональный весу надрешетного продукта, на сигнал, пропорциональный весу исходного материала. После выдачи показаний содержания контролируемого класса по команде КЭПУ включают исполнительный механизм 14 затвора 15 бункера 11. В качестве исполнительного механизма используют пневмоцилиндр, внутри которого ходит шток 1 б с поршнем. Шток оканчивается роликом 17. На затворе 15 бункера имеется кронштейн 18. При открывании бункера шток 1 б идет налево, ролик 17 упирается в кронштейн 18 и открывает бункер. Через определенный промежуток времени затвор 15 возвращают на место, и цикл повторяется. Предмет изобретения Устройство для контроля гранулометрического состава дробленой руды, состоящее из загрузочной воронки, сита, вибраторов, бункера с открывающимся днищем, взвешивающего устройства, логического устройства и системы исполнительных механизмов, отличающееся тем, что, с целью упрощения его конструкции 10 и повышения интенсификации процесса грохочения, сито грохота выполнено в виде двух винтовых секторов, связанных между собой в центре цилиндром так, что между концом од-, ного сектора и началом другого имеется клино вая щель, а в качестве взвешивающего устройства применен магнитоанизотропный датчик, один конец которого соединен с логическим устройством, а другой - с рамой, шарнирно закрепленной на станине.Составитель В. И, Вощанкин едактор Б. Б. федотов Техред Т. П, Курилко Корректоры: С. Н. Соколова и Г. Е. Опарина Заказ 3901/15 Тираж 1175 Формат бум. 60 Х 90/з Обым 0,27 изд. л, ПодписноеЦНИИПИ Комитета и делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4ипография, пр. Сапунова,
