Соединительный гнездовой зажим

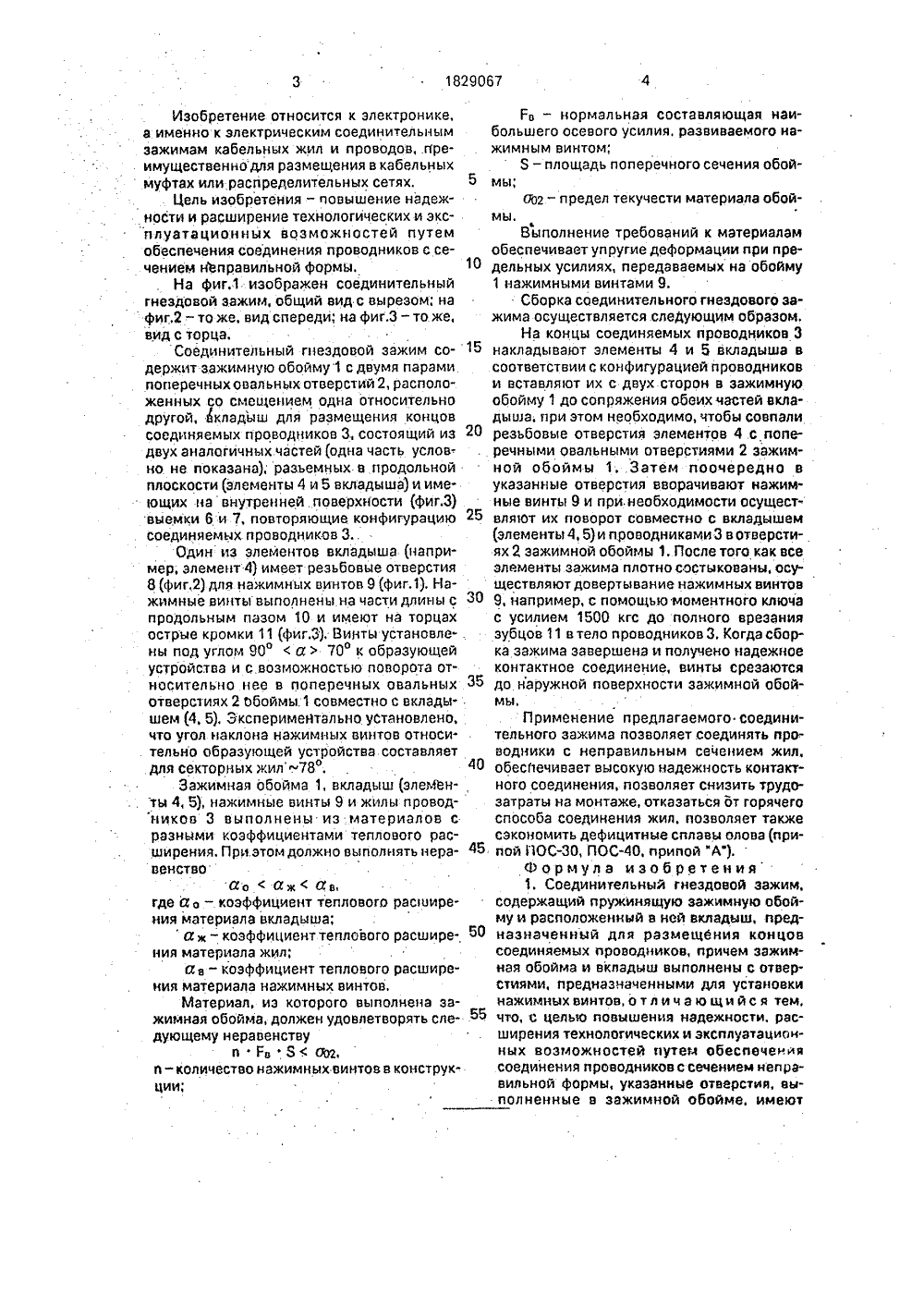

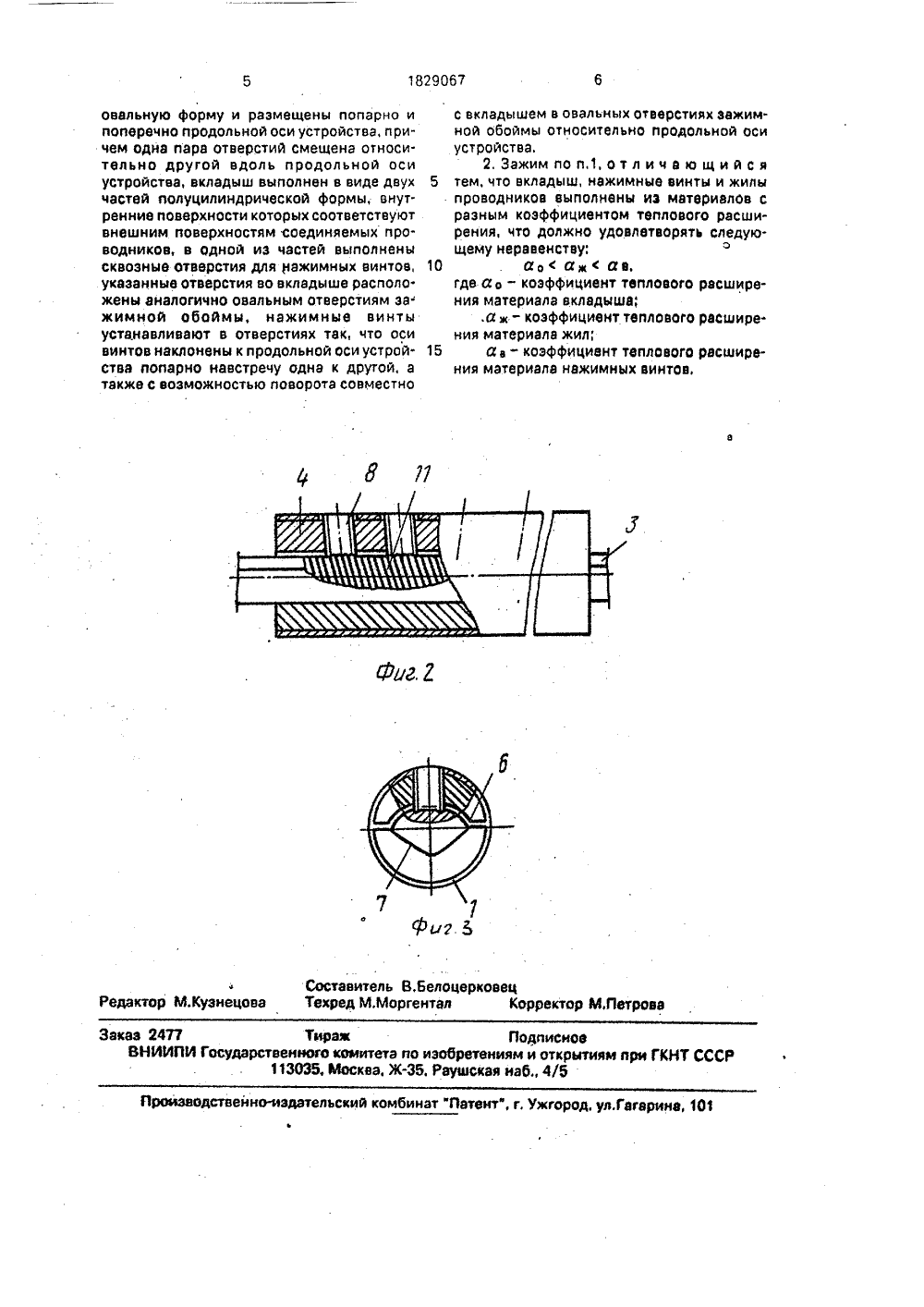

, 18290 1 й 4/3 53 ОПИСАНИЕ ИЗОБРЕТК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕНЯЕ ПАТЕНТНОЕВЕДОМСТВО СССР(71) Всесоюзный государственный научноисследовательский и проектный институт"ВНИИпроэктэлектромонтаж" и Московский кабельный завод "Москабель"(56) Авторское свидетельство СССРЬ 173283, кл. Н 01 В 4/38, 1965.(64) СОЕДИНИТЕЛЬНЫЙ ГНЕЗДОВОЙ ЗАЖИМ(57) Использование: в электротехнике, а именно относится к. соединительным зажимам кабельных жил и проводов. Сущность: соединительный гнездовой зажим содержит зажимную обойму 1 с поперечными овальными отверстиями 2, соединяемые проводники 3, разьемнцй в продольной плоскости и состоящий иэ двух аналогичных частей вкладыш с элементами 4, 5. Зажимная обойма и вкладыш выполнены с отверстиями для установки нажимнцх винтов 9. Винты 9 попарно наклонены относительно образующей устройства навстречу друг другу и установлены с возможностью поворота относительно продольной оси устройства 1 в овальных отверстиях 2 зажимной обоймы совместно с вкладцшем. 1 э.п.ф-лы, 3 ил,Изобретение относится к электронике,э именно к электрическим соединительнымзажимам кабельных жил и проводов, преимущественнодля размещения в кабельныхмуфтах или распределительных сетях.Цель изобретения - повышение надежности и расширение технологических и эксплуатационных возможностей путемобеспечения соединения проводников с сечением Неправильной формы.На фиг,1 изображен соединительныйгнездовой зажим, общий вид с вырезом; нафиг.2 - то же, вид спереди; на фиг.3 - то же,вид с торца,Соединительный гнездовой зажим содержит зажимкую обойму 1 с двумя парамипоперечных овальных отверстий 2, расположенных со смещением одна относительнодругой, 4 клэдыш для размещекия концовсоединяемых проводников 3, состоящий издвух аналогичных частей (одна часть условно не показана); разъемных в продольнойплоскости (элементы 4 и 5 вкладыша) и име.ющих кэ внутренней поверхности (фиг.3выемки б и 7, повторяющие конфигурациюсоединяемых проводников 3Один из элементов вкладыша (например, элемент 4) имеет резьбовце отверстия8(фиг.2) для нажимных винтов 9 (фиг.1), Нажимные винты выполнены на части длины спродольным пазом 10 и имеют на торцахострые кромки 11 (фиг,3). Викты установлены под углом 90а70 к образующейустройства и с.возможностью поворота относительно нее в поперечных овальныхотверстиях 2 обоймы 1 совместно с вкладышем (4, 5). Экспериментально установлено,что угол наклона нажимных винтов относительно образующей устройства составляетдля секторных жил-.78,Зажимная обойма 1, вкладыш (злеМекты 4, 5), нажимкые винты 9 и жилы проводников 3 выполнены из материалов сразными коэффициентами теплового расширения. При этом должно выполнять неравенствоа,аж ав,где а о - коэффициент теплового расширения материэла вкладыша;аж - коэффициент теплового расширения материала жил;аа - коэффициент теплового расширения материала кажимных винтов.Материал, иэ которого выполнена зажимная обойма, должен удовлетворять следующему неравенствуЕ 8 р,и - количество нажим кых винтов в конструкции; Ео - нормальная составляющая наибольшего осевого усилия, развиваемого нажимным винтом;5 - площадь поперечного сечения обой 5 мы,ОЬ 2- предел текучести материала обоймы.Выполнение требований к материаламобеспечивает упругие деформации при пре"0 дельных усилиях, передаваемых на обойму1 нажимными винтами 9.Сборка соединительного гнездового зажима осуществляется слеДующим образом,На концы соединяемых проводников 315 накладывают элементы 4 и 5 вкладыша всоответствии с конфигурацией проводникови вставляют их с двух сторон в зажимнуюобойму 1 до сопряжения обеих частей вкладыша, при этом необходимо, чтобы совпали20 резьбовые отверстия элементов 4 с поперечными овальными отверстиями 2 эажимной обоймы 1. Затем поочередно вуказанные отверстия вворачивают нажимные винты 9 и при. необходимости осущест 25 вляют их поворот совместно с вкладышем(элементы 4, 5) и проводниками 3 в отверстиях 2 эажимной обоймы 1. После того как всеэлементы зажима плотно состыкованы, осуществляют довертывание нэжимных винтов30 9, например, с помощью моментного ключас усилием 1500 кгс до полного вреэаниязубцов 11 в тело проводников 3, Когда сборка зажима завершена и получено надежноеконтактное соединение, винты срезаются35 до наружной поверхности зажимной обоймы.Применение предлагаемого соединительного зажима позволяет соединять проводники с неправильным сечением жил,40 обесйечивает высокую надежность контактного соединения, позволяет снизить трудозатраты на монтаже, отказаться от горячегоспособа соединения жил, позволяет такжесэкономить дефицитные сплавы олова (при 45 пой ПОС-ЗО, ПОС, припой "А").Формула изобретения1. Соединительный гнездовой зажим,содержащий пружинящую зажимную обойму и рзсположенкцй в ней вкладыш, пред 50 назначенный для размещения концовсоединяемых проводников, причем зажимнэя обойма и вкладыш выполнены с отверстиями, предназначенными для установкикажимных винтов, о т л и ч з ю щи й с я тем.55 что, с целью повышения надежности. расширения технологических и эксплуатационных возможностей путем обеспечениясоединения проводников с сечением неправильной формы, указанные отверстия, выполненные в зажимкой обойме, имеют1829067 Составитель В,белоцерковецТехред М,Моргентал Корректор МЯетрова ЧРедактор М.Кузнецова Заказ 2477 Тираж Подписное ВНИИПИ Государственного омитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж. Раувская наб., 4/5 Производственно-издательский комбинат "Патент, г. Ужгород, ул.Гагарина, 101 1 овальную форму и размещены попарно и поперечно продольной оси устройства, причем одна пара отверстий смещена относи. тельно другой вдоль продольной оси устройства, вкладыш выполнен в виде двух частей полуцилиндрической формы, внутренние поверхности которых соответствуют внешним поверхностям соединяемых проводников, в одной из частей выполнены сквозные отверстия для нажимных винтов, указанные отверстия во вкладыше расположены аналогично овальным отверстиям эа- жимной обоймы, нажимные винты устанавливают в отверстиях так, что оси винтов наклонены к продольной оси устройства попарно навстречу одна к другой, а также с возможностью поворота совместно с вкладышем в овальных отверстиях зажимной обоймы относительно продольной осиустройства.2, Зажим поп 1,отличающийся5 тем, что вкладыш, нажимные винты и жилыпроводников выполнены из материалов сразным коэффициентом теплового расширения, что должно удовлетворять следующему неравенству:10 ао ак ав,гдв а- коэффициент теплового расширения материала вкладыша,.а ж - коэффициент теплового расширения материала жил;15 а е - коэффициент теплового расширения материала нажимных винтов,
