Энерго-экономическая система микроклимата животноводческого здания с чердаком

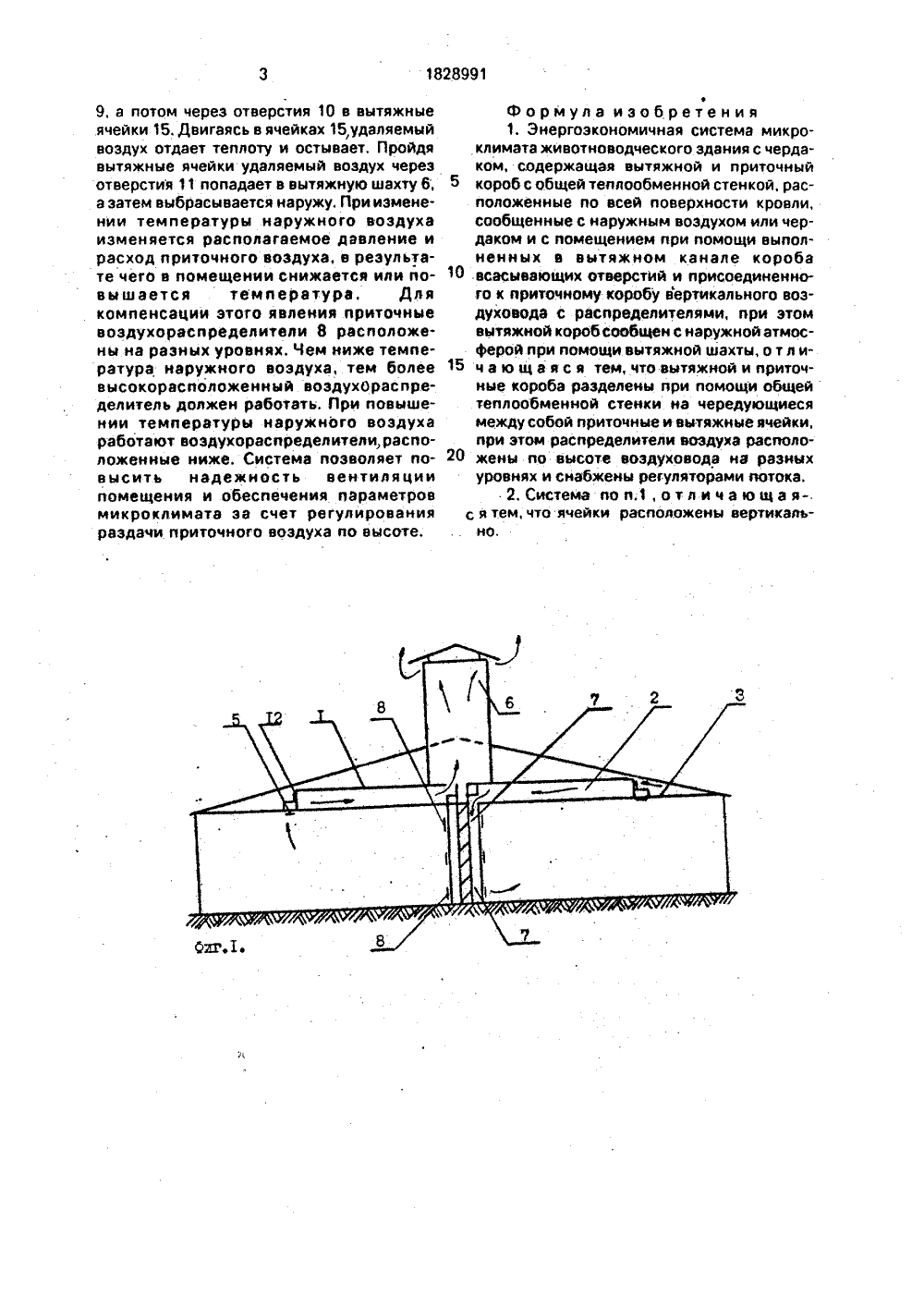

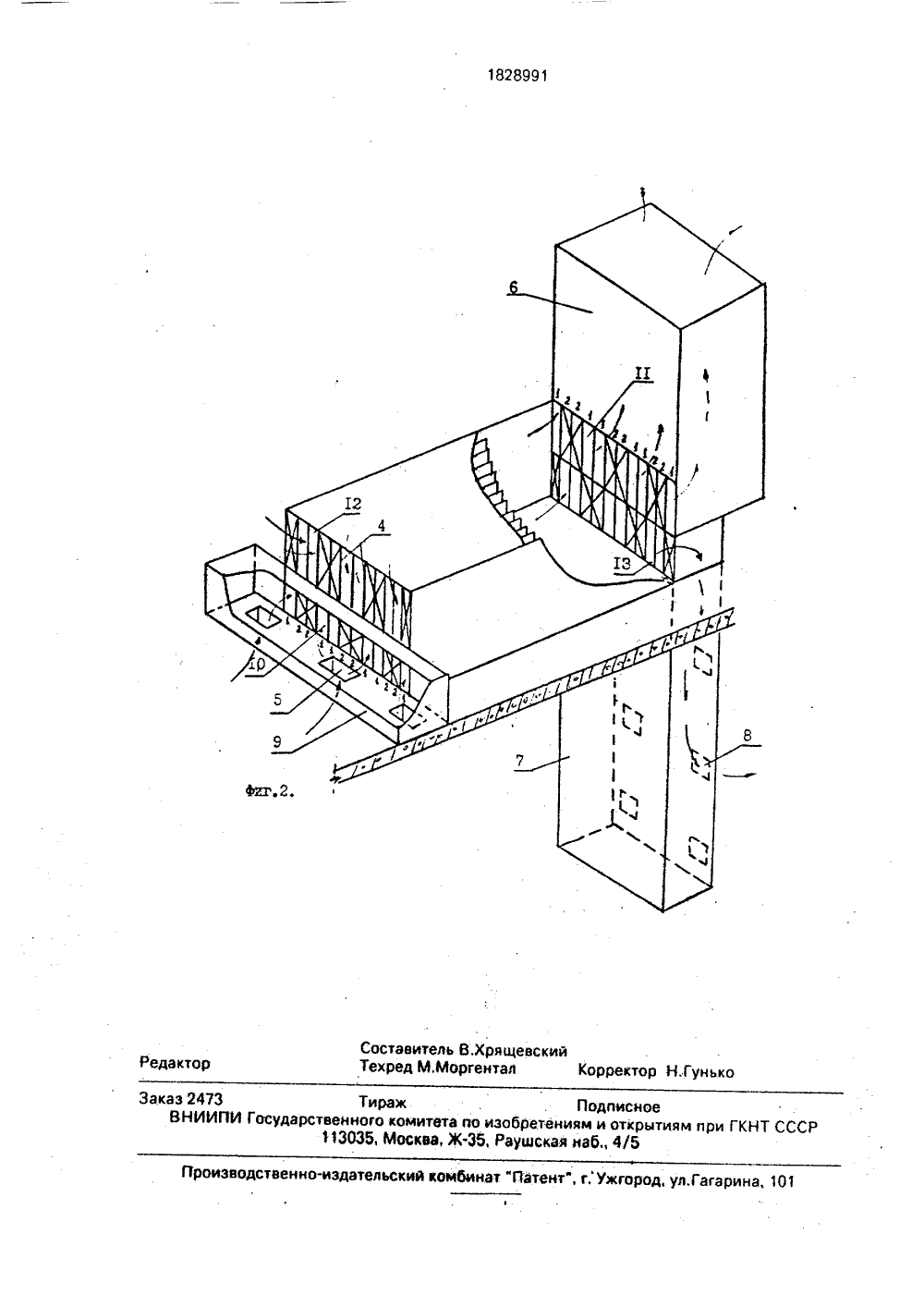

)5 Г 24 Г 7 ЕНИ АВТОРСК ВИДЕТЕЛЬСТВ ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССР(21) 4898930/29 (22) 03.01.91 (46) 23.07.93, Бюл, (71) Полтавский и институт и Полта тельский институт (72.) А.Ф.Строй, В щевский и Д.В.Гуз (5 б) Авторское сви М 8 б 1871, кл. Г 24 (54) ЭНЕРГОЭКО МИКРОКЛИМАТА ГО ЗДАНИЯ С ЧЕ (57) Сущность,из приточный короба нженерно-строительныйвский научно-исследовасвиноводства .Ф.Коваленко, В.Н.Хряикдетельство СССР Г 7/Об. 1981. НОМИЧНАЯ СИСТЕМА ЖИВОТНОВОДЧЕСКОРДА КОМобретения: вытяжной и с общей теплообменной Изобретение относится к области вентиляции с одновременной утилизацией теплоты удаляемого воздуха.Цель изобретения- повывение надежности работы системы вентиляции,С .целью интенсификации теплообменэячейки могут быть расположены вертикально,На фиг, 1 представлен поперечный разрез здания, оснащенного энергоэкономической системой микроклимата; на фиг,2 -аксонометрическая схема такой системы.Энергоэкономическая система содержит приточные 2 и вытяжные короба, расположенные по всей поверхности кровли 3,разделенные общей теплообменной стенкой 4 на приточные 14 и вытяжные 15 ячей.Ки, Вытяжные ячейки 15 соединеныпосредством отверстия 10 с вытяжным каналом 9, который сообщается с помещением при помощи отверстий 5. Для удаления,Ы 1828991 А 1 ы по всей поверхности с наружным воздухом мещением выполненныле короба всасывающиприсоединенным к вертикальным воздухотелями. Вытяжной комосферой вытяжной елены стенкой на черебой приточные и вытяжделители расположены да и снабжены регуляки расположены вертиил,1 стенкой расположен кровли и сообщены или чердаком и с по ми в вытяжном кана ми отверстиями и приточному коробу вором с распредели роб сообщен с ат вахтой. Короба разд дую щиеся между со ные ячейки. Распре по высоте воздухово торами потока. Ячей кально. 1 з.п.Ф-лы, 2 воздуха .вытяжные ячейки присоединены к вытяжной шахте б через отверстия 11, Приточные ячейки 14 сообщаются с наружным воздухом или воздухом чердака с помощью отверстий 12. а с приточным воздуховодом 7, посредством отверстий 13. Приточный воздуховод 7 снабжен воздухораспределителями 8, расположенными по высоте на разных уровнях.Система работает следующим образом.Наружный воздух, находящийся в чердачном пространстве через отверстие 12 попадает в приточные ячейки 14 и двигаясь по ним нагревается за счет теплоты, передаваемой от вытяжного воздуха, в том числе теплоты конденсации влаги, содержащейся в нем. Затем нагретый приточный воздух черезотверстие 13 попадает в приточный воздуховод 7 и через воздухораспределители 8 выходит в помещение, Вытяжной воздух через отверстие 5 попадает в вытяжной канал9, а потом через отверстия 10 в вытяжные ячейки 15. Двигаясь в ячейках 15,удаляемый воздух отдает теплоту и остывает, Пройдя вытяжные ячейки удаляемый воздух через отверстия 11 попадает в вытяжную шахту 6; а затем выбрасывается наружу, При изменении температуры наружного воздуха изменяется располагвемое давление и расход приточного воздуха, в результате чего в помещении снижается или повышается температура. Для компенсации этого явления приточные воздухораспределители 8 расположены на разных уровнях. Чем ниже температура наружного воздуха, тем более высокорасположенный воздухОраспределитель должен работать. При повышении температуры наружного воздуха работают воэдухораспределители, расположенные ниже. Система позволяет повысить надежность вентиляции помещения и обеспечения параметров микроклимата эа счет регулирования раздачи приточного воздуха по высоте,Формула изобретен и я . Энергоэкономичная система микроклимата животноводческого здания с че комчерда ко, содержащая вытяжной и приточнроб с общей теплообменной стенкой, расныиположенные по всей поверхности кровли, сообщенные с наружным воздухом или чердаком и с помещением при помощи выпол всненных в вытяжном канале коробасывающих отверстий и присоединенноаго к приточному коробу вертикального воэдуховода с распределителями, при этомевытяжной короб сообщен с наружной атм ф рой при помощи вытяжной шахты, о т л и чаю щ а я с я тем, что вытяжной и приточные короба разделены при помощи общей теплообменной стенки на чередующиеся между собой приточные и вытяжные ячейки, при этом распределители воздуха располо 20 жне ы по высоте воздуховода на разныхуровнях и снабжены регуляторами потока.2, Система по п,1, о т л и ч а ю щ а я-.с я тем, что ячейки расположены вертикально.1828991 Составитель В.Хрящевски ехред М.Моргентал оррехтор Н.Гунько Редактор при ГКНТ СССР роизводственно-издательский комбинат "Патент", г,Ужгор агарина, 101 Заказ 2473 Тираж ПодписноВНИИПИ Государственного комитета по изобретениям и откры113035, Москва, Ж, Рдушскал ндб 4/Ь
