Дистиллятор

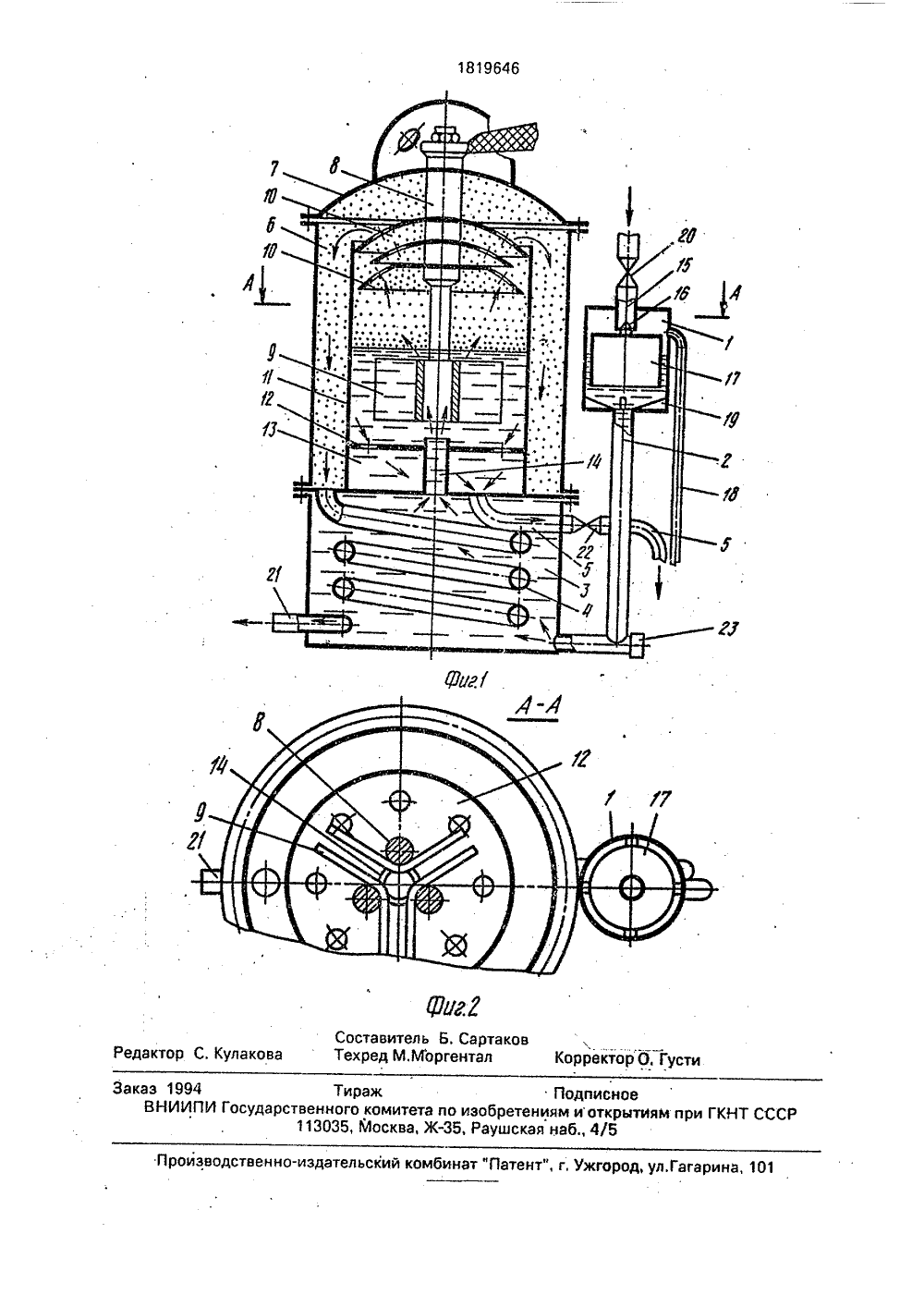

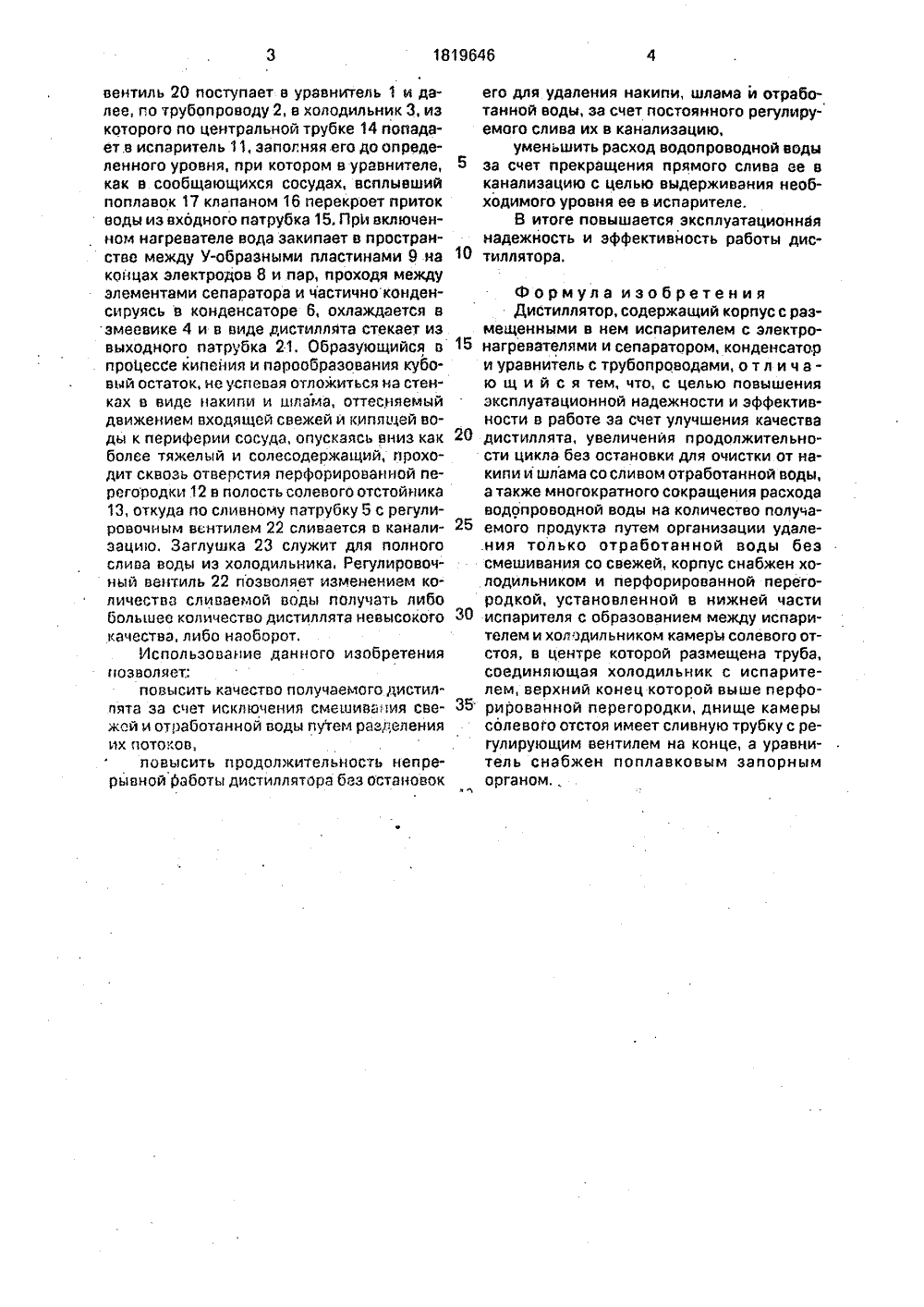

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1964 03 00 ТЕНТН ГОсудАРстВен ю ВЕДОМСТВО ССС (ГОСПАТЕНТ ССС ОПИСАНИЕ ИЗОБР АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССР ЬЬ 1430050, кл. В 01 О 3/02, 1988.(57) Область использования: изобретение относится к аппаратам для получения дистиллированной воды и может быть использовано в здравоохранении, промышленности и , других отраслях народного хозяйства. Сущность изобретения: дистиллятор содержит корпус с размещенными в йем испарителем с сепаратором и электронагревателем, конИзобретение относится к аппаратам для получения дистиллированной воды иможет быть использовано в здравоохранении, других областях народного хозяйства.Цель изобретения - повышение эксплуатационной надежности и эффективности работы дистиллятора за. счет улучшения качества дистиллята, увеличения продолжительности цикла без остановки для очистки от накипи и шлама, со сливом отработанной воды, а. также многократного сокращения расхода водопроводной воды на количество получаемого продукта путем органиэации удаления только отраженной воды без смешивания со свежей.На фиг, 1 представлен дистиллятор, вертикальный разрез; на фиг. 2 - разрез А-А на фиг. 1.Дистиллятор содержит уравнитель 1, соединяющий трубопроводом 2 с холодильником 3, с расположенными в нем змеевиком 4 и сливным патрубком 5. Над денсатор с холодильником и уравнитель с подводящим и отводящими трубопроводами. Новым в диетилляторе является установка в нижней части испарителя перфорированной перегородки и образованиемм при этом между испврителем и холодильником.камеры солевого отстойника с центральной трубкой, соединяющей их, верхний конец которой выведен выше поверхности перфорированной перегородки и сливным патрубком с регулирующим вентилем на конце, а также снабжение уравнителя поплавковым запорным устройством при расположении переливного отверстия выше рабочего уровня воды. 2 ил,холодильником 3 находится конденсатор 6 с крышкой 7, в которой закреплены электро- нагреватель, состоящий из трех электродов 8 с У-образными пластинами 9 на концах, и сепаратор из трех элементов 10, Внутри конденсатора 6, концентрично с ним, расположен цилиндрический корпус испарителя 11, нижняя часть которого, отделенная от него перфорированной перегородкой 12, образует солевой отстойник 13 с центральной трубкой 14; соединяющей холодильник с испарителем, В уравнителе 1 нижний конец входного патрубкв 15 имеет седловую поверхность для взаимодействия с клапаном 16, установленным на поплавке 17, а сбоку выведена наружу сигнальная трубка 18 для аварийного сброса воды; на дне корпуса уравнителя 1 имеются ребра 19 для сохранения прохода для воды в нижнем положении поплавка 17.Устройство работает следующим образом. Водопроводная вода через входной1819646 3вентиль 20 поступает в уравнитель 1 и далее, по трубопроводу 2, в холодильник 3, из которого по центральной трубке 14 попадает.в испаритель 11, заполняя его до определенного уровня, при котором в уравнителе, 5 как в сообщающихся сосудах, всплывший поплавок 17 клапаном 16 перекроет приток воды из входного патрубка 15, Прй включенном нагревателе вода закипает в пространстве между У-образными пластинами 9 на "0 концах электродов 8 и пар, проходя между элементами сепаратора и частично конденсируясь в конденсаторе 6, охлаждается в змеевике 4 и в виде дистиллята стекает из выходного патрубка 21. Образующийся в 16 проЦессе кипения и парообразования кубовый остаток, не успевая отложиться на стенках в виде накипи и шлама, оттесняемый движением входящей свежей и кипящей воды к периферии сосуда, опускаясь вниз как 20 более тяжелый и солесодержащий, проходит сквозь отверстия перфорированной перегородки.12 в полость солевого отстойника 13, откуда по сливному патрубку 5 с рвгулировочным вентилем 22 сливается о канали зацию, Заглушка 23 служит для полного слива воды из холодильника, Регулировочный вентиль 22 позволяет изменением количества сливаемой воды получать либо большее количество дистиллята невысокого 30 качества, либо наоборот.Использование данного изобретения позволяет.;повысить качество получаемого дистилпята за счет исключения смешива" ия све жей и отработанной воды пугем разделения их потоков,повысить продолжительность непрерывной работы дистиллятора баз остановоклЧ его для удаления накипи, шлама и отработанной воды, за счет постоянного регулируемого слива их в канализацию,уменьшить расход водопроводной воды за счет прекращения прямого слива ее в канализацию с целью выдерживания необходимого уровня ее в испарителе.В итоге повышается эксплуатационная надежность и эффективность работы дистиллятора,Формула изобретения Дистиллятор, содержащий корпус с размещенными в нем испарителем с электронагревателями и сепаратором, конденсатор и уравнитель с трубопроводами, о т л и ч аю щ и й с я тем, что, с целью повышения эксплуатационной надежности и эффективности в работе за счет улучшения качества дистиллята, увеличения продолжительности цикла беэ остановки для очистки от накипи ишлама со сливом отработанной воды, а также многократного сокращения расхода водопроводной воды на количество получаемого продукта путем организации удаления только отработанной воды беэ смешивания со свежей, корпус снабжен холодильником и перфорированной перегородкой, установленной в нижней части испарителя с образованием между испарителем и холодильником камеры солевого отстоя, в центре которой размещена труба, соединяющая холодильник с испарителем, верхний конец которой выше перфорированной перегородки, днище камеры солевого отстоя имеет сливную трубку с регулирующим вентилем на конце, а уравнитель снабжен поплавковым запорным органом.,1819646 Составитель Б. СартакоКулакова Техред М.Моргентал Корректор О. Густ едак аказ 1994 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям иоткрытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5 роиэводственно-издэте комбинат "Патент", г. Ужгород, ул. Гагарина, 101
