Способ разработки слабопроницаемых серных залежей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1816855
Авторы: Зелепухин, Шатенштейн
Текст

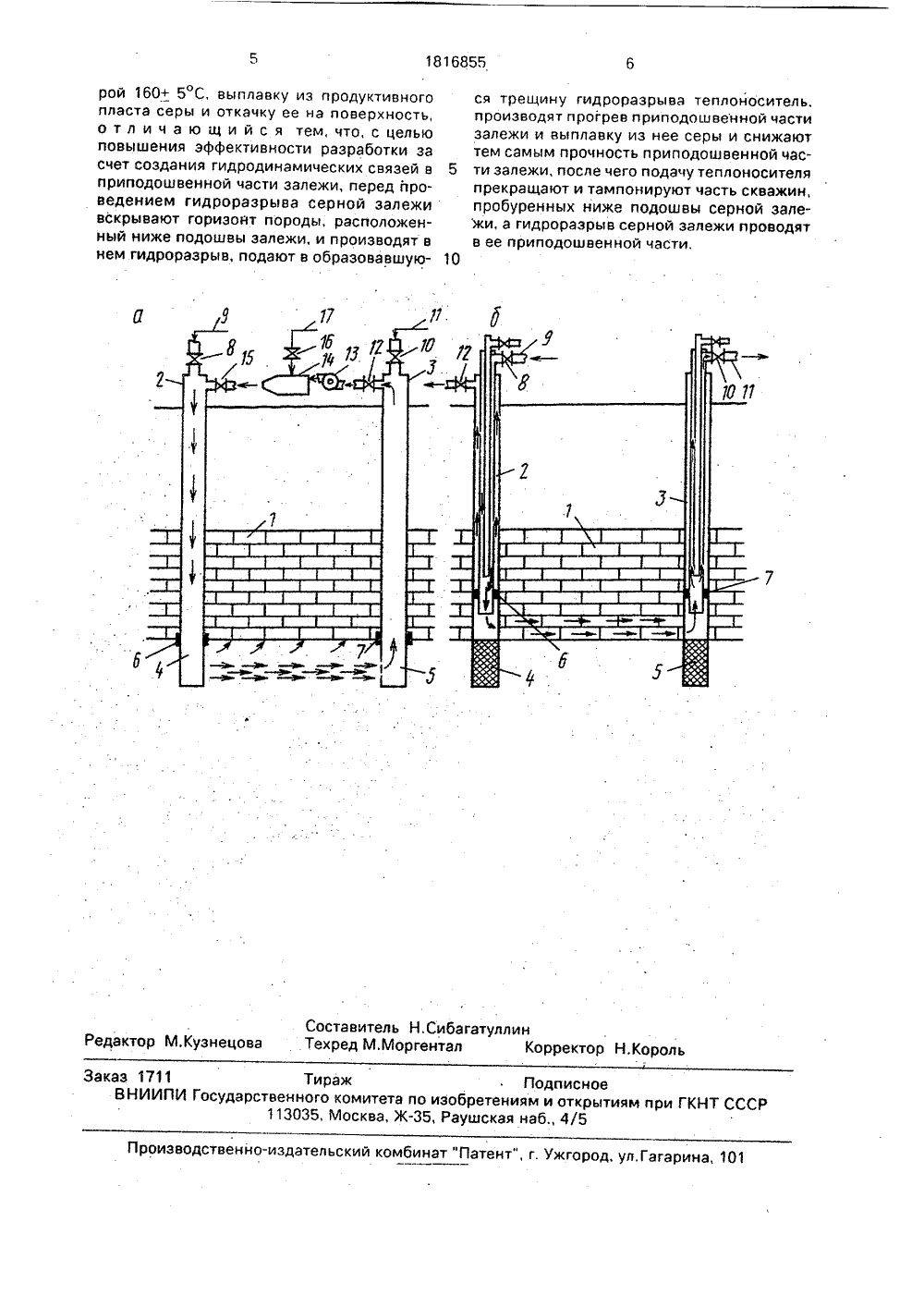

)5 Е 21 В 43/ ИСАНИЕ ИЗОБРЕТЕНИ вательский ромышлен-исследерной.П,Зеле ная вып приеми С место ми свои рия "Се 1982. ка серы. стости пррождений ствами, Обра и серна дошве лонос часть швы з разрь далее вестн СО ОЧ И ОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССРГосПАтент сссР) К АВТОРСКОМУ СВИДЕТЕЛЪСТВ(71) Всесоюзный научнои проектный институт сности с опытным заводо(56) Аренс В.Ж. Подзем- М.: Недра, 1973, с. 152Способ увеличенияотработке методом ПВнизкими фильтрационньзорная информация, Сепромышленность". - М,54) СПОСОБ РАЗРАБОТКИ СЛАБОПРОНИЦАЕМЫХ СЕРНЫХ ЗАЛЕЖЕЙ Изобретение относится к горнодобывающей отрасли промышленности и мбжет быть использовано на предприятиях, добывающих серу методом подземной выплавки, а также на других предприятиях, добывающих полезные ископаемые геотехнологическими методами в слабопроницаемых серных залежах.Целью изобретения .является создание гидродинамических связей в приподошвенной части залежи и повышение эффективности ее отработки.На чертеже представлен предложенный способ,Для разработки слабопроницаемого участка серной залежи 1 производят предварительную подготовку участка путем создания искусственных гидродинамических ель изобретения - создание гидродиеских связей в приподошвенной часежи и повышение эффективности ее отки, Сначала вскрывают горизонт по- расположенный ниже подошвы залероизводят первый гидроразрыв в ном горизонте, Подают в последний носитель и производят прогрев припонной части залежи и выплавку иэ нее снижая тем самым прочность прйпонной части залежи. Затем подачу тепителя прекращают. Тампонируют скважины, пробуренную ниже подоалежи, Проводят последующий гидро- в в приподошвенной части залежи и производят отработку участка по из й технологии, 1 ил,(57) Ц намич ти зал отраб роды, жи. П указан тепло дошве серы,связеи в пласте, Для этого залежь вскрывают скважинами 2 и 3, которые бурят на глубину ниже подошвы залежи (участки скважины 4 и 5). Затем скважины оборудуют колоннами, оборудованными пакерами 6 и 7, устанавливаемыми ниже подошвы эалеки. Далее производят гидроразрыв породы, расположенной ниже подошвы залежи, для чего жидкость гидроразрыва подают одновременно по трубопроводам 9 и 11 через задвижки 8 и 10. После создания трещим гидроразрыва в подстилающих породах в них подают теплоноситель, Подачу теплоносителя осуществляют вначале по трубопроводу 9 через задвижку 8 и далее через нагнетательную колонну 2 по подстилающей породе, а затем откачивают по колонне 3 на поверхность. При появлении отработанного теплоносителя на устье скважины 3 задвижку 9 и 10 закрывают и открывают задвижки 12 и 15. При этом теплоноситель циркулирует по замкнутому контуру, благодаря напору, создаваемому насосом 13, В подстилающих породах теплоноситель отдает тепло, прогревая последние, а также приподошвенную часть залежи за счет передачи тепла теплопроводностью и частично конвекцией. Остывший теплоноситель догревают на поверхности в пароводяном подогревателе смесительного типа 14, пар в который подают по паропроводу 17 через паровую задвижку 16. По мере прогрева приподошвенной части залежи в ней начинается выплавка серы, которая, переходя из твердого состояния в жидкое, увеличивается в объеме, благодаря чему снижается прочность залежи у ее подошвы. Для контроля за началом процесса выплавки серы производят ее периодическую откачку на поверхность, для чего скважину 1 оборудуют соответствующими колоннами, включая эрлифтную трубку, При появлении на устье откачной колонны жидкой серы подачу теплоносителя в подстилающие породы прекращают, производят тампонирование участков скважин 4 и 5 (б), оборудуют скважины 2 и 3 водными и серными колоннами, устанавливают пакеры 6 и 7 и производят гидроразрыв ослабленной приподошвенной части залежи, Затем образованные трещины гидроразрыва промывают соляной кислотой, закрепляют их и переходят к предварительному прогреву залежи путем подачи теплоносителя с температурой 100- 115 С по трубопроводу 9 через задвижку 8 через закачную колонну в залежь 1, Отработанный теплоноситель откачивают на поверхность по откачной колонне скважины через задвижку 10 по трубопроводу 11. После окончания предварительного прогрева в залежь подают рабочий теплоноситель с температурой 160 + 5 С и начинают отработку залежи по известной технологии ЩПример конкретного выполнения способа,На разрабатываемом методом ПВС серном месторождении имеют место слабопроницаемые участки, которые составляют 300 от общего объема залежи. Для вовлечения в эксплуатацию слабопроницаемых участков их вскрывают скважинами, расположенными по сетке 20 х 20 м. Скважины бурят на 5 м ниже подошвы продуктивного пласта, обсаживают их колоннами с пакерными устройствами и производят гидроразрывподстилающих пород путем одновременнойподачи жидкости гидроразрыва под давлением 40 кг/см как в нагнетательные, так и в водоотливные скважины, После проведения гидроразрыва и промывки образованных трещин кислотой в подстилающие породы закачивают теплоноситель, напри мер воду, с температурой 160 С при давлении 0,8 МПа. При этом производят прогрев приподошвенной части залежи и выплавку из нее серы, благодаря чему прочность приподошвенной части залежи снижается. От качиваемый на поверхность теплоносительс расходом 20 м /ч на поверхности догревазют в пароводяном подогревателе и вновь закачивают в подстилающие породы, После 40 дн, прогрева начали проводить периоди ческие откачки жидкой серы на поверхность, На 64 сут, на устье серодобычнойскважины была зафиксирована жидкая сера, После этого подачу теплоносителя пре. кратили, участки скважин, расположенные 20 ниже подошвы залежи, затампонировали,после чего провели повторный гидроразрывна этот раз в приподошвенной части залежи.После закрепления и расширения обра зованных каналов фильтрации,в залежьподали теплоноситель с температурой 110 С, провели предварительный прогрев залежи, а затем подали рабочий теплоноситель с температурой 160 С и начали разра ботку подготовленного к эксплуатациислабопроницаемого участка серной залежи.Благодаря созданию гидродинамическойсвязи в приподошвенной части залежи, из нее добыли дополнительно на 2070 серы35 больше, чем при отработке залежи, подготовленной к эксплуатации по известному способу, за счет снижения потерь серы в остаточных целиках.Предложенный способ разработки сла бопронйцаемйх серных залежей обеспечивает по сравнению с известным следующие преимущества:обеспечивается надежное созданиегидродинамических связей в йриподошвен ной части залежи;повышается эффективность отработкизалежи благодаря более полному извлечению серы из нижних горизонтов залежи и . снижению потерь серы в остаточных цели ках,ф ар мула и зо бр ете н и я Способ разработки слабопроницаемыхсерных залежей, включающий вскрытие залежи скважинами, создание в ней гидроди намических связей между нагнетательнымии водоотливными скважинами путем проведения гидроразрыва, предварительный прогрев залежи теплоносителем с температурой 100 - 115 С, последующую закачку в залежь теплоносителя с температу1818855 Составитель Н,СибагатуллинРедактор М.Кузнецова Техред М.Моргентал Корректор Н,Король 3 аказ 1711 ВНИИПИ Госуда Тираж Подписное венного комитета по изобретениям и открыт 113035, Москва, Ж, Раушская наб., 4/5 и ГКНТ ССС роизводственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 рой 160+ 5 С, выплавку из продуктивного пласта серы и откачку ее на поверхность, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности разработки за счет создания гидродинамических связей в приподошвенной части залежи, перед проведением гидроразрыва серной залежи вскрывают горизонт породы, расположенный ниже подошвы залежи, и производят в нем гидроразрыв, подают в образовавшуюся трещину гидроразрыва теплоноситель, производят прогрев приподошвенной части залежи и выплавку из нее серы и снижают тем самым прочность приподошвенной час ти залежи, после чего подачу теплоносителяпрекращают и тампонируют часть скважин, пробуренных ниже подошвы серной залежи, а гидроразрыв серной залежи проводят в ее приподошвенной части,10
СмотретьЗаявка
4854877, 26.07.1990
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ СЕРНОЙ ПРОМЫШЛЕННОСТИ С ОПЫТНЫМ ЗАВОДОМ
ШАТЕНШТЕЙН ВАЛЕНТИН ГРИГОРЬЕВИЧ, ЗЕЛЕПУХИН ЛЕВ ПЕТРОВИЧ
МПК / Метки
МПК: E21B 43/295
Метки: залежей, разработки, серных, слабопроницаемых
Опубликовано: 23.05.1993
