Формирователь импульсов

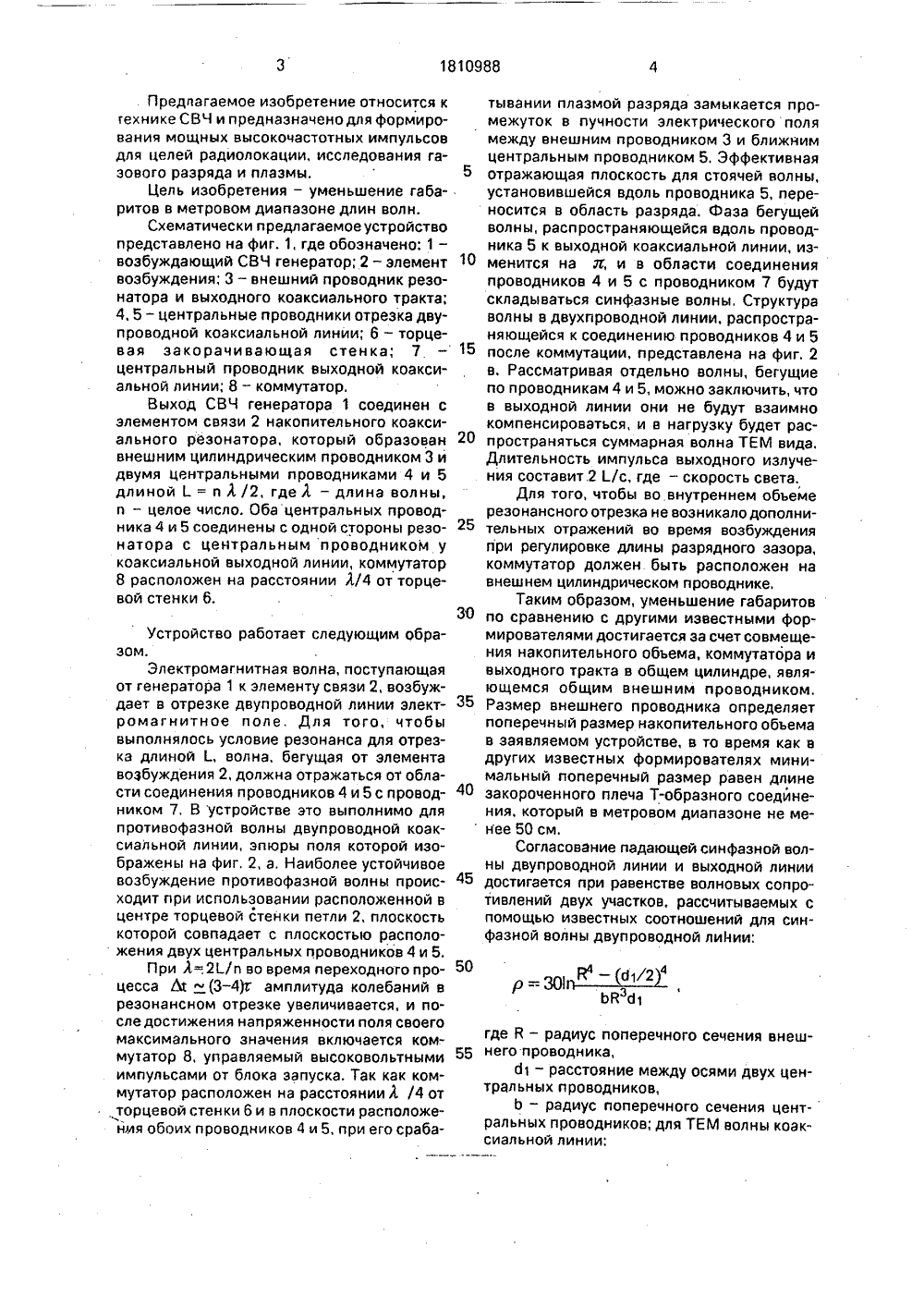

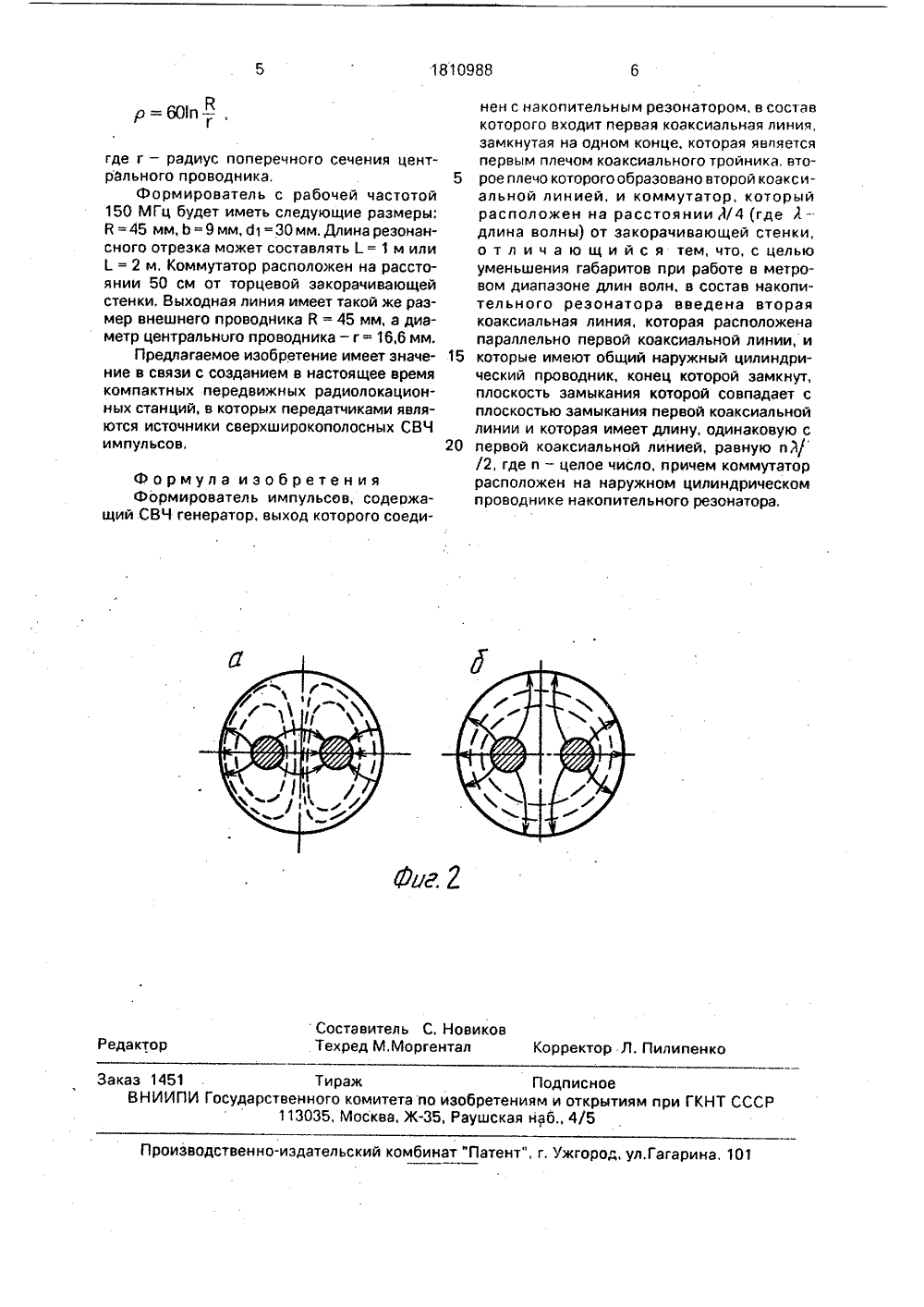

ЕНИ АВТ ельский институтском политехничеировазин, П,Ю.Чумерин,ство СССР53, Н 01 Р 1/2 4,ИМПУЛЬСОВласти электроникия преобразования О О 00 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗ ОМУ СВИДЕТЕЛЬСТ(71) Научно-исследоватядерной физики при Томском институте им. С.М.К(57) Использование: в обСВЧ и предназначен дл 1810988 А 1 3 К 3/53, Н 01 Р 1/24 высокочастотных колебаний метрового диапазона в мощные радиоимпульсы наносекундной длительности, Сущность изобретения: формирователь включает. СВЧ генератор 1, элемент 2 возбуждения, внешний проводник 3, центральные проводники 4, 5, 7, закорачивающую стенку 6, коммутатор 8. Отличием изобретения является то, что коаксиальный накопительный объем, коммутатор и выходной тракт размещается в общем цилиндре, являющмся общем внешним проводником, что позволяет уменьшить габариты формирователя в метровом диапазоне длин волн. 2 ил.10 вая за ко рачи вающая стенка, 7 - 15 20 25 Предлагаемое изобретение относится к гехнике СВЧ и предназначено для формирования мощных высокочастотных импульсов для целей радиолокации, исследования газового разряда и плазмы,Цель изобретения - уменьшение габаритов в метровом диапазоне длин волн,Схематически предлагаемое устройство представлено на фиг. 1, где обозначено: 1 - возбуждающий СВЧ генератор; 2 - элемент возбуждения; 3 - внешний проводник резонатора и выходного коаксиального тракта;4, 5 - центральные проводники отрезка двупроводной коаксиальной линии; 6 - торцецентральный проводник выходной коаксиальной линии; 8 - коммутатор. Выход СВЧ генератора 1 соединен с элементом связи 2 накопительного коаксиального резонатора, который образован внешним цилиндрическим проводником 3 и двумя центральными проводниками 4 и 5 длиной= и А /2, где А - длина волны, и - целое число. Оба центральных проводника 4 и 5 соединены с одной стороны резонатора с центральным проводником у коаксиальной выходной линии, коммутатор 8 расположен на расстоянии А/4 от торцевой стенки 6. Устройство работает следующим образом.Электромагнитная волна, поступающая от генератора 1 к элементу связи 2, возбуждает в отрезке двупроводной линии электромагнитное поле, Для того, чтобы выполнялось условие резонанса для отрезка длиной Ь, волна, бегущая от элемента возбуждения 2, должна отражаться от области соединения проводников 4 и 5 с проводником 7, В устройстве это выполнимо для противофазной волны двупроводной коаксиальной линии, эпюры поля которой изображены на фиг. 2, а, Наиболее устойчивое возбуждение противофазной волны происходит при использовании расположенной в центре торцевой стенки петли 2, плоскость которой совпадает с плоскостью расположения двух центральных проводников 4 и 5,При А=.2/и во время переходного процесса й (3 - 4)т амплитуда колебаний в резонансном отрезке увеличивается, и после достижения напряженности поля своего максимального значения включается коммутатор 8, управляемый высоковольтными импульсами от блока запуска. Так как коммутатор расположен на расстоянии А /4 от торцевой стенки 6 и в плоскости расположейия обоих проводников 4 и 5, при его срабаЗО 35 40 45 50 55тывании плазмой разряда замыкается промежуток в пучности электрического поля между внешним проводником 3 и ближним центральным проводником 5. Эффективная отражающая плоскость для стоячей волны, установившейся вдоль проводника 5, переносится в область разряда. Фаза бегущей волны, распространяющейся вдоль проводника 5 к выходной коаксиальной линии, изменится на к, и в области соединения проводников 4 и 5 с проводником 7 будут складываться синфазные волны, Структура волны в двухпроводной линии, распространяющейся к соединению проводников 4 и 5 после коммутации, представлена на фиг. 2 в. Рассматривая отдельно волны, бегущие по проводникам 4 и 5, можно заключить, что в выходной линии они не будут взаимно компенсироваться, и в нагрузку будет распространяться суммарная волна ТЕМ вида, Длительность импульса выходного излучения составит.2/с, где - скорость света.Для того, чтобы во внутреннем объеме резонансного отрезка не возникало дополнительных отражений во время возбуждения при регулировке длины разрядного зазора, коммутатор должен быть расположен на внешнем цилиндрическом проводнике.Таким образом, уменьшение габаритов по сравнению с другими известными формирователями достигается за счет совмещения накопительного объема, коммутатора и выходного тракта в общем цилиндре, являющемся общим внешним проводником. Размер внешнего проводника определяет поперечный размер накопительного объема в заявляемом устройстве, в то время как в других известных формирователях минимальный поперечный размер равен длине закороченного плеча Т-образного соединения, который в метровом диапазоне не менее 50 см,Согласование падающей синфазной волны двупроводной линии и выходной линии достигается при равенстве волновых сопротивлений двух участков, рассчитываемых с помощью известных соотношений для синфазной волны двупроводной лиНии. р =-.ОьйЪ где й - радиус поперечного сечения внешнего проводника,б 1 - расстояние между осями двух центральных проводников,Ь - радиус поперечного сечения центральных проводников; для ТЕМ волны коаксиальной линии:1810988 р =60 о - ,В Г Составитель С. НовиковТехред М,Моргентал Корректор Л. Пилипенк еда ктор аказ 1451 ВНИИП Тираж Подписноедарственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская нуб., 4/5 оизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина,где г - радиус поперечного сечения центрального проводника. 5Формирователь с рабочей частотой 150 МГц будет иметь следующие размеры: Я =45 мм, Ь=9 мм, б 1 =30 мм, Длинарезонансного отрезка может составлять= 1 м или= 2 м, Коммутатор расположен на расстоянии 50 см от торцевой закорачивающей стенки, Выходная линия имеет такой же размер внешнего проводника Я = 45 мм, а диаметр центрального проводника - г = 16,6 мм,Предлагаемое изобретение имеет значе ние в связи с созданием в настоящее время компактных передвижных радиолокационных станций, в которых передатчиками являются источники сверхширокополосных СВЧ импульсов, 20 Формула изобретения Формирователь импульсов, содержащий СВЧ генератор, выход которого соединен с накопительным резонатором, в состав которого входит первая коаксиальная линия, замкнутая на одном конце, которая является первым плечом коаксиального тройника, второе плечо которого образовано второй коакс иальной линией, и коммутатор, который расположен на расстоянии Л/4 (где Я - длина волны) от закорачивающей стенки, о т л и ч а ю щ и й с я тем, что, с целью уменьшения габаритов при работе в метровом диапазоне длин волн, в состав накопительного резонатора введена вторая коаксиальная линия, которая расположена параллельно первой коаксиальной линии, и которые имеют общий наружный цилиндрический проводник, конец которой замкнут, плоскость замыкания которой совпадает с плоскостью замыкания первой коаксиальной линии и которая имеет длину, одинаковую с первой коаксиальной линией, равную пл/ /2, где и - целое число, причем коммутатор расположен на наружном цилиндрическом проводнике накопительного резонатора,
