Способ сооружения противодеформационной конструкции

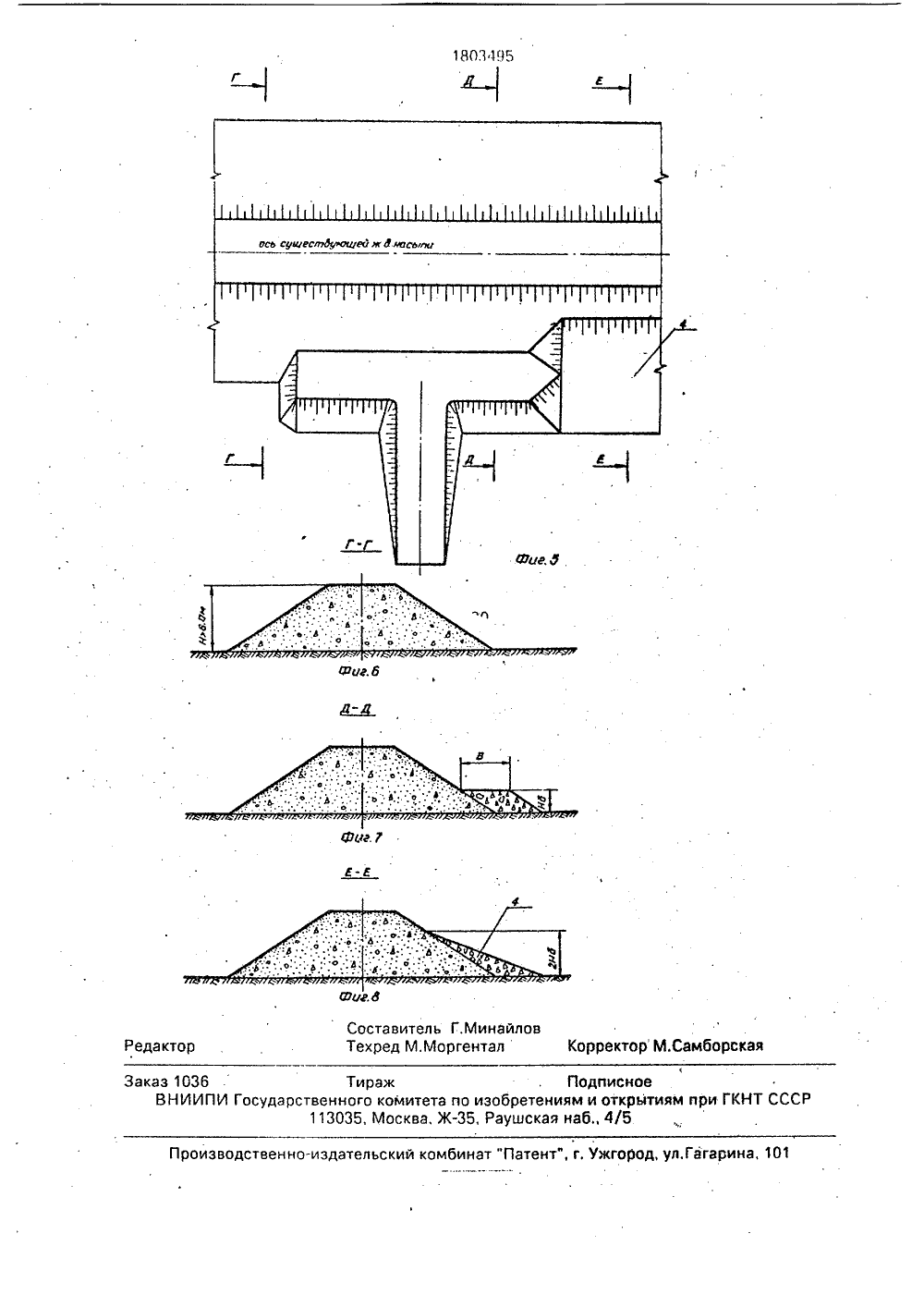

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 20 ГОСУДАРСТВЕННО ВЕДОМСТВО ССС (ГОСПАТЕНТ СССР ЕНТНОЕ 4 О 1 ьчьяИ 1 )"с 11И-"ЯКОТЕ - щ- фТ ОПИСАК АВТО РСК СВИДЕТЕЛЬСТВ Л ПРОТИВОДЕРУКЦИИ стве противодеия для обеспеченого полотна ввечномерзлых ения: терморегунасыпи формииала временно рным слоем или и, ф-лы, 8 ил. 7 -насынойбезо(71) Тындинская мерзлотная станция Всесоюзного научно-исследовательского института транспортного строительства (72) Г.П,Минайлов. А.А,Алексеев и А,В.Максимов(56) Справочник по земляному полотну эксплуатируемых железных дорог, М.: Транспорт, 1978,Технические указания по технологии сооружения железнодорожного полотна, М,: Оргтрансстрой, 1975. Изобретение относится к эксплуатации железных дорог в районах вечной мерзлоты и может быть использовано в качестве противодеформационного мероприятия для обеспечения стабилизации земляного полотна,Цель изобретения - повышение тепловой устойчивости и надежности эксплуатируемой линии.Указанная цель достигается тем, что при сооружении противодеформационной конструкции, включающем формирование терморегулирующего покрытия на откосе насыпи земляного полотна, покрытие формируют из каменного материала временно отсыпанной бермы,На фиг,1 показан план существующей насыпи; насыпи с устройством временной бермы иэ каменного материала и насыпи с терморегулирующим покрытием, сформированным равномерным слоем по всей высоте насыпи, иэ каменного материала временно отсыпанной бермы; на фиг.2 - поперечный разрез А-А на фиг.1; на фиг.3- поперечный разрез Б-Б на фиг,1; на фиг.4 -(54) СПОСОБ СООРУЖЕНИ ФОРМАЦИОННОЙ КОНСТ (57) Использование: в каче формационного мероприят ния стабилизации земля районах распространения грунтов, Сущность изобрет лирующее покрытие откоса руют иэ каменного матер отсыпанной бермы равноме слоем в форме призмы. 2 э поперечный разрез В-В на фиг.1; на фиг,5 - план существующей насыпи; насыпи с устройством временной бермы из каменного материала и насыпи с терморегулирующим покрытием, сформированным слоем в форме призмы, иэ каменного материала временно отсыпанной бермы; на фиг,6 - поперечный разрез Г-Г на фиг,5; на фиг. поперечный разрез Д-Д на фиг,5; на фиг.8 - поперечный разрез Е-Е на фиг.5.Предлагаемый способ заключается в последовательном выполнении следующих Ь операций. О1. Устройство съезда 1(фиг.1) с притрас- (Я совой дороги к основанию откоса насыпи,2, Отсыпка у основания откоса существующеи насыпи временных берм 2 (фиг.11 ие каменного материала.3. Формирование терморегулирующего покрытия из каменного матергиала временно отсыпанных берм 2 (фиг.1). а) Равномерным слоем по всей высотепи 3 (фиг.4). При этом ширина временбермы (В) задается иэ условия техники пасности работы на берме гидравличе 1803495ского экскаватора и должна соетавлять не менее 3,5 м, а ее высота определяется из условия равенства поперечных площадей сечения бермы и формирующегося из нее терморегулирующего покрытия по формуле1,8 х Ннх ЬВгде 1,8 - коэффициент приведения высоты насыпи к длине откоса, крутизна которого 1:1,5;Н - высота существующей насыпи, м; В - ширина временной бермы, м;Ь - мощность слоя терморегулирующего покрытия, м; (величина Ь задается из условия тепловой устойчивости),б) Слоем в форме призмы при высоте насыпи более 6,0 м (Н6,0 м) 4(фиг,8). При этом ширина основания призмы (см. разрезы Д-Д и Е-Е на фиг.5) равна ширине временно . Отсыпэнной бермы (В), а высота призмы равна двум высотам временной бермы (2 Нб) (см. разрез Е-Е на фиг,5),Предлагаемый способ сооружения противодеформационной.конструкции позволяет осуществлять в кратчайшие сроки про.тиводеформационные мероприятия по обеспечению стабилизации земляного полотна на действующих железнодорожных 5 линиях не уменьшая существующую пропускную способность подвижного состава и не вызывая ограничения скорости его движения,Формула изобретения 1. Способ сооружения противодеформационной конструкции, включающий формирование на откосе насыпи земляного полотна терморегулирующего покрытия, о т л и ч а ющ и й с я тем, что, с целью обеспечения устой .чивости насыпи, терморегулирующее покрытие формируют из каменного материала временно отсыпанной бермы. 2, Способ по и 1, о т л и ч а ю щ и й с я 20 тем, что терморегулирующее покрытие формируют равномерным слоем,3, Способ по п.1, о т л и ч а ю щ и й с ятем, что терморегулирующее покрытие формируют слоем в форме призмы.2518034 с)5 Составитель Г.МинайТехред М.Моргентал Корректор М.Самборска Реда кто Заказ 1036 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям 113035, Москва, Ж, Раущская наб 4/5 Нт СССР Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 1
