Сварочный трансформатор

Номер патента: 1802766

Авторы: Гнусин, Емельянова, Сафронов, Трещев, Фурсов

ZIP архив

Текст

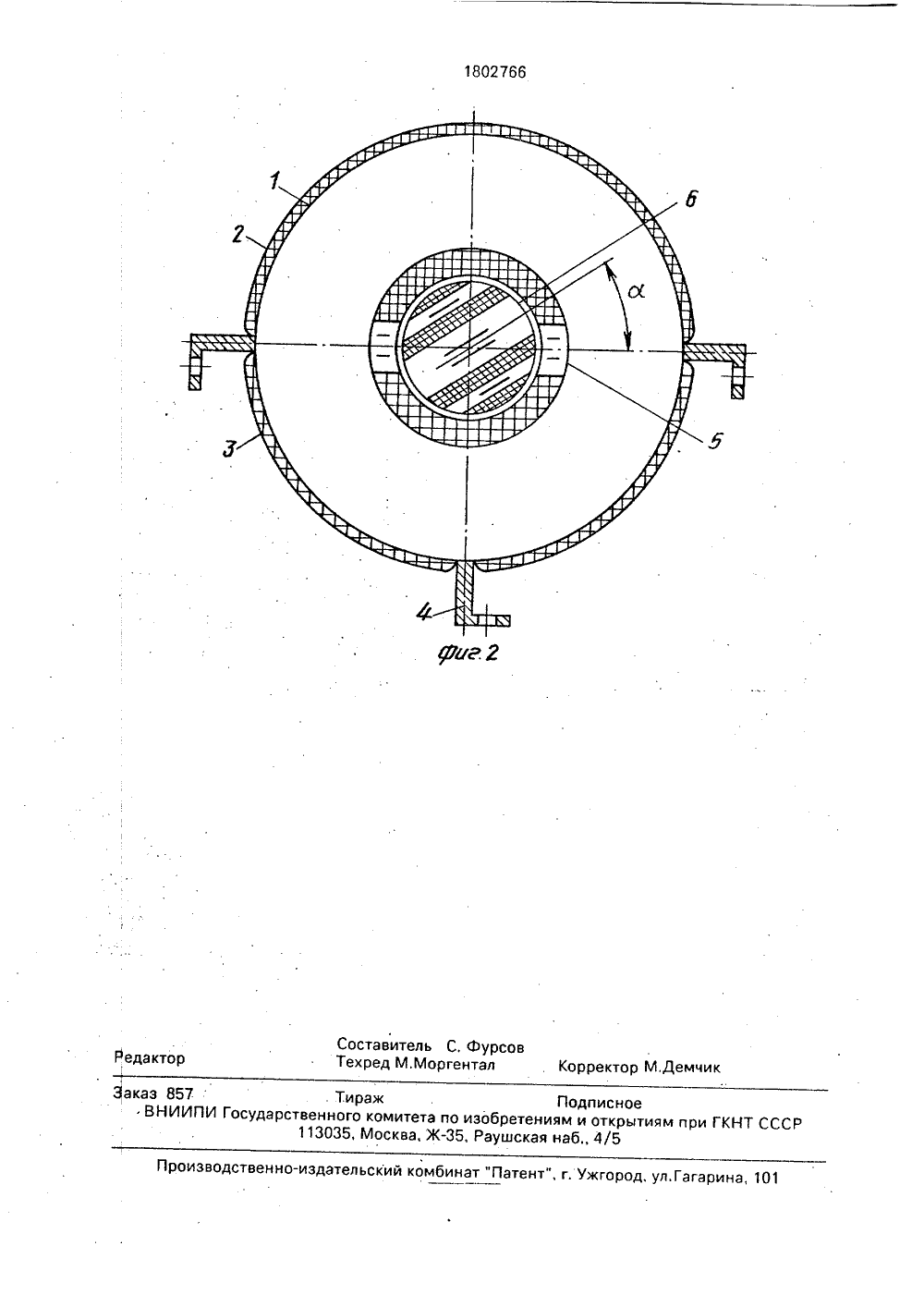

: Вы дольн ра; на ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(21 4947619/08 (22 23,05,91 (46 15.03,93, Бюл. М 10 (72 С,П. Фурсов, И,И, Сафронов, Б,П си, Л,И. Трещев и Л.И. Емельянова (73) С.П. Фурсов (56)1 Патон Б, ЕЛебедев В.К., Электроо дознание для дуговой и шлаковой свар Машиностроение, 1966.Геворкян В,Г, Основы сварочного Изд-е 3-е переработанное и доп., М свая школа, 1979.,Авторское свидетельство СССРМ 163910,кл, Ь 23 К 9/00, 1988,Изобретение относится к электротехнике, частности к источникам тока сварочной дуги, оно может быть использовано во всех отр слях народного хозяйства, в том числе, в с льском хозяйстве, в быту для ручной дуговой электросварки и других устройст. вах.Цель изобретения - уменьшение габаритов, плавная регулировка крутизны внешней характеристики и величины тока короткого замыкания.На фиг, 1 изображен про ый разрез сварочного трансформато фиг. 2 - его оперечное сечение.варочный трансформатор состоит из торо дального магнитопровода 1, на котором а противоположных сторонах находятся Ьрвичная 2 и вторичная 3 обмотки. К нарукной поверхности магнитопровода прикреплены угольники крепления 4, а на 1802766 АЗ(54) СВАРОЧНЫИ ТРАНСФОРМАТО.Р (57) Использование: изобретение относится к электротехнике, в частности к источникам тока сварочной дуги. Сущность изобретения; сварочный трансформатор содержит первичную и вторичную обмотки с пространственным тороидальным магнитопроводом и шунтом. Магнитопровод имеет на внутренней поверхности выступы, между которыми помещен поворотный магнитный шунт; Первичная и вторичная обмотки намотаны между выступами на противоположных сторонах тороидального магнитопровода. 1 з,п,ф-лы, 2 ил. внутренней поверхности выступы магнитопровода 5, которые усиливают эффект регулирования. Внутри отверстия магнитопровода, между выступами, помещен цилиндрический поворотный магнит- О ный шунт с различной магнитной 1 Я проводимостью по взаимно-перпендикулярным осям, лежащим в плоскости нор- (,с мальной к оси поворота 6, который,о закрепляется креплением 7,Работает предлагаемое устройство следующим образом.При включении переменного напряжения в первичную обмотку 2 в тороидальном магнитопроводе 1 возникает переменный магнитный поток, который во вторичной обмотке 3 наводит ЭДС. ЭДС в замкнутой цепи вызывает ток. Крутизна внешней характеристики и величина тока короткого замыкания зависят от положения поворот 1802766ного магнитного шунта 6, от угла регулирования а(фиг. 2), Когда угол а= 0, при замкнутой вторичной цепи, происходит максимальное вытеснение магнитного потока вторичной обмоткой в магнитный шунт, В этом случае внешняя характеристика "мягкая", а ток короткого замыкания минимальный. Когда угол а= 90 - внешняя характеристика "жесткая", а ток короткого замыкания максимальный. Изменяя угол в пределах 0а 90, можно плавно изменять крутизну внешней характеристики и величину тока короткого замыкания, напряжение холостого хода вторичной обмотки при этом не меняется. Магнитный шунт имеет цилиндрическую форму и набирается из ферромагнитных и диамагнитных пластин, Поворотный магнитный шунт 6 имеет разную магнитную проводимость по двум взаимно-перпендикулярным осям, лежащим в плоскости нормальной к оси поворота шунта. Поскольку магнитный шунт находится в середине отверстия тороидального магнитопровода, то он не увеличивает габариты устройства, поэтому устройство имеет минимальные габариты и уменьшенную массу, оно позволяет плавно изменять крутизну внешней характеристики и величину тока короткого замыкания.5 Формула изобретения1. Сварочный трансформатор, содержащий первичную и вторичную обмотки с пространственным тороидальным магнитопроводом и шунтом, о т л и ч а ю щ и й с я тем, что, с целью уменьшения габаритови плавной регулировки тока короткого замыкания, тороидальный магнитопровод выполнен с выступами на внутренней поверхности, между которыми помещен по воротный магнитный шунт, а первичная ивторичная обмотки намотаны между выступами на противоположных сторонах тороидального магнитопровода:2, Трансформатор по и, 1, о-т л и ч а ю щ и й с я тем, что, с целью снижения тепловых нагрузок и повышения устойчивости трансформатора путем обеспечения возможности его закрепления в защитном корпусе, к трансформатору в трех точках с наружной стороны прикреплены уголки.1802766 Демчи к каз 857 ВНИИПИ роизводственно-издательский комбинат "Патент", г. Уж л Гагарина 1 РедактЭ оставитель С, Фурсовехред М.Моргентал Тираж Подписноеосударственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5

Смотреть

Заявка

4947619, 23.05.1991

ФУРСОВ СЕРГЕЙ ПЕТРОВИЧ, САФРОНОВ ИВАН ИСАЕВИЧ, ГНУСИН БОРИС ПЕТРОВИЧ, ТРЕЩЕВ ЛЕВ ИВАНОВИЧ, ЕМЕЛЬЯНОВА ЛАРИССА ИВАНОВНА

МПК / Метки

МПК: B23K 9/00

Метки: сварочный, трансформатор

Опубликовано: 15.03.1993
