Способ сепарации сыпучих материалов и устройство для его осуществления

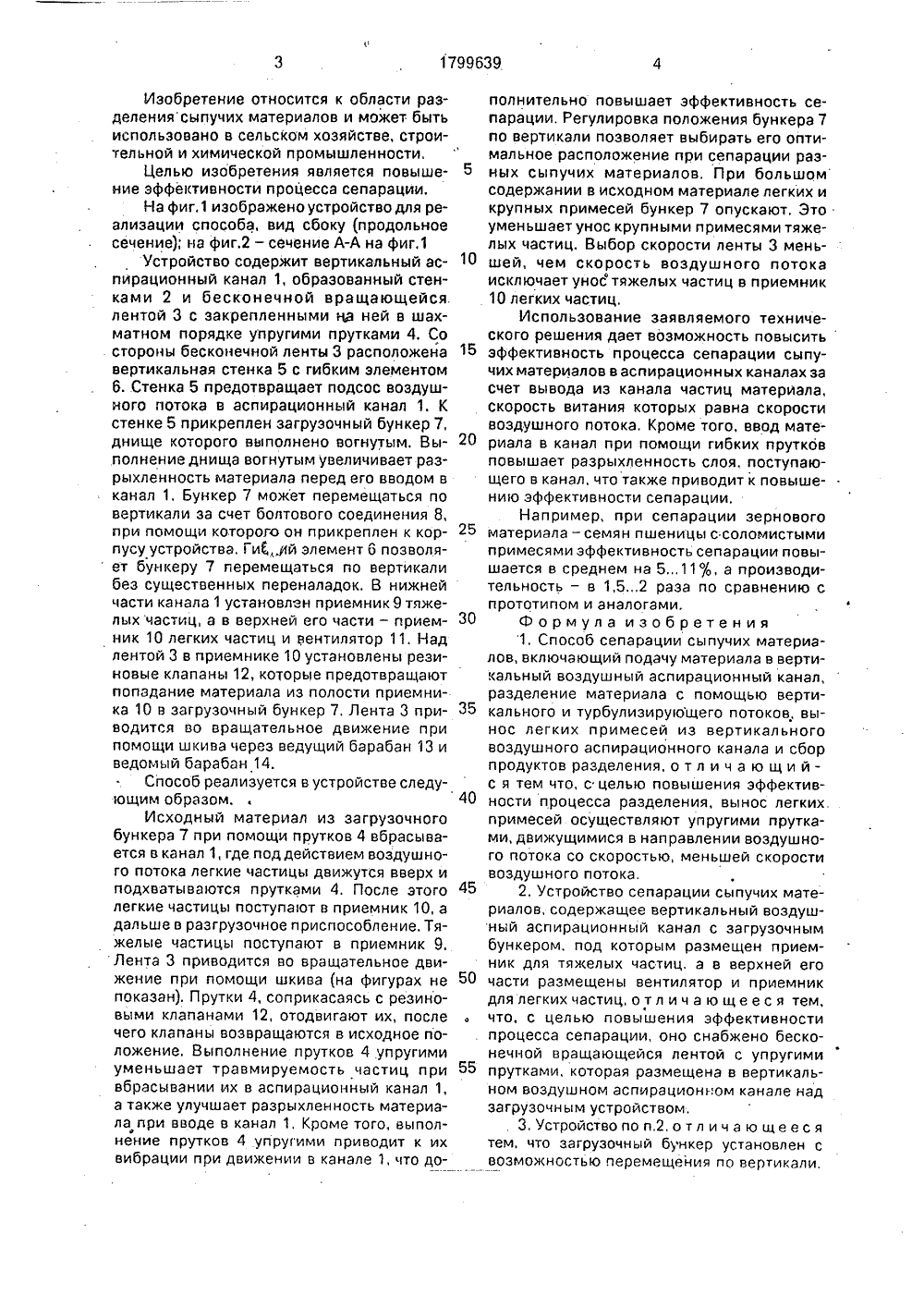

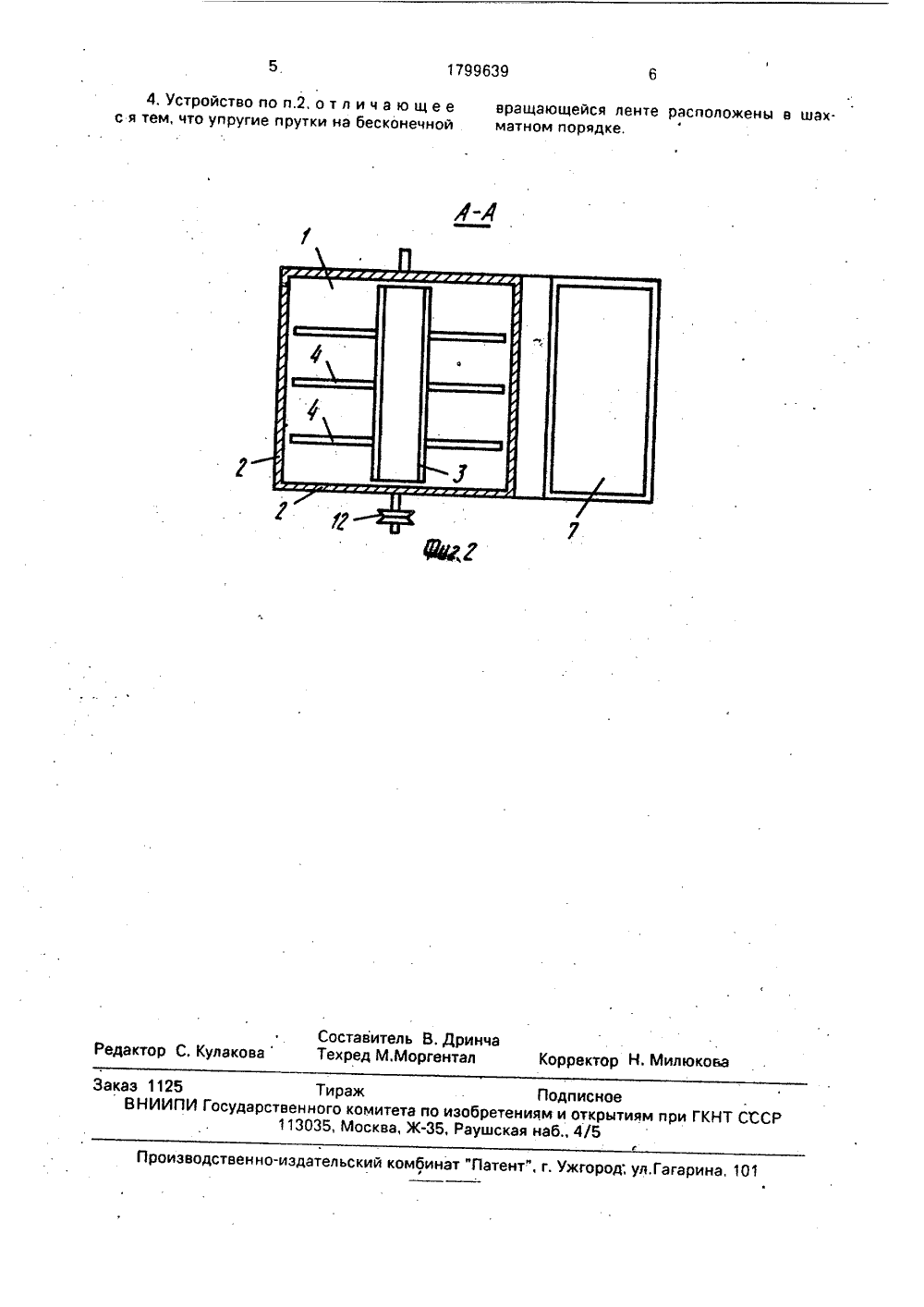

(51)5 В 07 В 4/ ОПИСАНИЕ ИЗОБРЕТ сследовательский льского хозяйства.Р. Машины для м потоком, М.; о СССР1987,СЫПУЧИХ МАО ДЛЯ ЕГО ОСУГОСУДАРСТВЕЮЮЕ ПАТЕНТНОЕВЕДОМСТВО СССР(56) Манис А,Я. и Демидов Аочистки зерна воздушныМашгиз, 1962, с. 176.Авторское свидетельстЬ 1488029, кл. В 07 В 4/00(57) Изобретение относится к области разделения сыпучих материалов и может быть использовано в сельском хозяйстве, строительной, горной и химической промышленности, Сущность изобретения заключается в том,.что один из продуктов разделения, а именно легкие примеси, выносится из воздушного аспирационного канала 1 с помощью упругих прутков 4, размещенных на бесконечной вращаюшейся ленте 3 в шахматном порядке, при этОм лента движется в направлении воздушного потока со скоростью, меньшей скорости воздушного потока. 2 з.п, 2 з.п, ф-лы, 2 ил.Изобретение относится к области разделения сыпучих материалов и может быть использовано в сельском хозяйстве, строительной и химической промышленности,Целью изобретения являетея повышение эффективности процесса сепарации,На фиг,1 изображено устройство для реализации способа, вид сбоку (продольное сечение); на фиг.2 - сечение А-А на фиг.1Устройство содержит вертикальный аспйрационный канал 1, образованный стенками 2 и бесконечной вращающейся лентой 3 с закрепленными нд ней в шахматном порядке упругими прутками 4. Со стороны бесконечной ленты 3 расположена вертикальная стенка 5 с гибким элементом 6. Стенка 5 предотвращает подсос воздушного потока в аспирационный канал 1. К стенке 5 прикреплен загрузочный бункер 7, днище которого выполнено вогнутым, Вы 5 10 15 20 полнение днища вогнутым увеличивает разрыхленность материала перед его вводом в канал 1, бункер 7 может перемещаться по вертикали за счет болтового соединения 8, при помощи которого он прикреплен к кор пусу устройства, Ги 1 Фй элемент 6 позволя ет бункеру 7 перемещаться по вертикали без существенных переналадок, В нижней части канала 1 установлен приемник 9 тяжелых частиц, а в верхней его части - прием ник 10 легких частиц и вентилятор 11. Над лентой 3 в приемнике 10 установлены резиновые клапаны 12, которые предотвращают попадание материала из полости приемника 10 в загрузочный бункер 7, Лента 3 при водится во вращательное движение при помощи шкива через ведущий барабан 13 и ведомь 1 й барабан 14.Способ реализуется в устройстве следующим образом, 40Исходный материал из загрузочногобункера 7 при помощи прутков 4 вбрасывается в канал 1, где под действием воздушного потока легкие частицы движутся вверх и подхватываются прутками 4, После этого "5 легкие частицы поступают в приемник 10, а дальше в разгрузочное приспособление. Тяжелые частицы поступают в приемник 9, Лента 3 приводится во вращательное движение при помощи шкива (на фигурах не 50 показан). Прутки 4, соприкасаясь с резиновыми клапанами 12, отодвигают их, после чего клапаны возвращаются в исходное положение, Выполнение прутков 4 упругими уменьшает травмируемость частиц при 55 вбрасывании их в аспирационный канал 1, а также улучшает разрыхленность материала при вводе в канал 1. Кроме того, выполнение прутков 4 упругими приводит к их вибрации при движении в канале 1, что дополнительно повышает эффективность сепарации. Регулировка положения бункера 7 по вертикали позволяет выбирать его оптимальное расположение при сепарации разных сыпучих материалов, При большом содержании в исходном материале легких и крупных примесей бункер 7 опускают, Это уменьшает унос крупными примесями тяжелых частиц, Выбор скорости ленты 3 меньшей, чем скорость воздушного потока исключает унос тяжелых частиц в приемник 10 легких частиц,Использование заявляемого технического решения дает возможность повысить эффективность процесса сепарации сыпучих материалов в аспирационных каналах за счет вывода из канала частиц материала, скорость витания которых равна скорости воздушного потока, Кроме того, ввод материала в канал при помощи гибких прутков повышает разрыхленность слоя, поступающего в канал, что также приводит к повышению эффективности сепарации.Например, при сепарации зернового материала - семян пшеницы с соломистыми примесями эффективность сепарации повышается в среднем на 5,11, а производительность - в 1,5.2 раза по сравнению с прототипом и аналогами.Формула изобретения 1, Способ сепарации сыпучих материалов, включающий подачу материала в вертикальный воздушный аспирационный канал, разделение материала с помощью вертикального и турбулизирующего потоков, вынос легких примесей из вертикального воздушного аспирационного канала и сбор продуктов разделения, о т л и ч а ю щ и й - с я тем что, с целью повышения эффективности процесса разделения, вынос легких примесей осуществляют упругими прутками, движущимися в направлении воздушного потока со скоростью, меньшей скорости воздушного потока.2, Устройство сепарации сыпучих материалов, содержащее вертикальный воздушный аспирационный канал с загрузочным бункером, под которым размещен приемник для тяжелых частиц. а в верхней его части размещены вентилятор и приемник для легких частиц, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности процесса сепарации, оно снабжено бесконечной вращающейся лентой с упругими прутками, которая размещена в вертикальном воздушном аспирационном канале над загрузочным устройством,. 3, Устройствопо п,2, отл и ч а ю ще еся тем, что загрузочный бункер установлен с возможностью перемещения по вертикали.аказ 1125 Тираж Подписное В НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб 4/5 венно-издательский комбинат "Патент", г. Ужгород; ул,Гагар из 4. Устройство по п,2, о т л и ч а ю щ еес я тем, что упругие прутки на бесконечной вращающейся ленте расположены в шахматном порядке,
