Узел регулирования положения печатающей головки для термопечатающего устройства
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

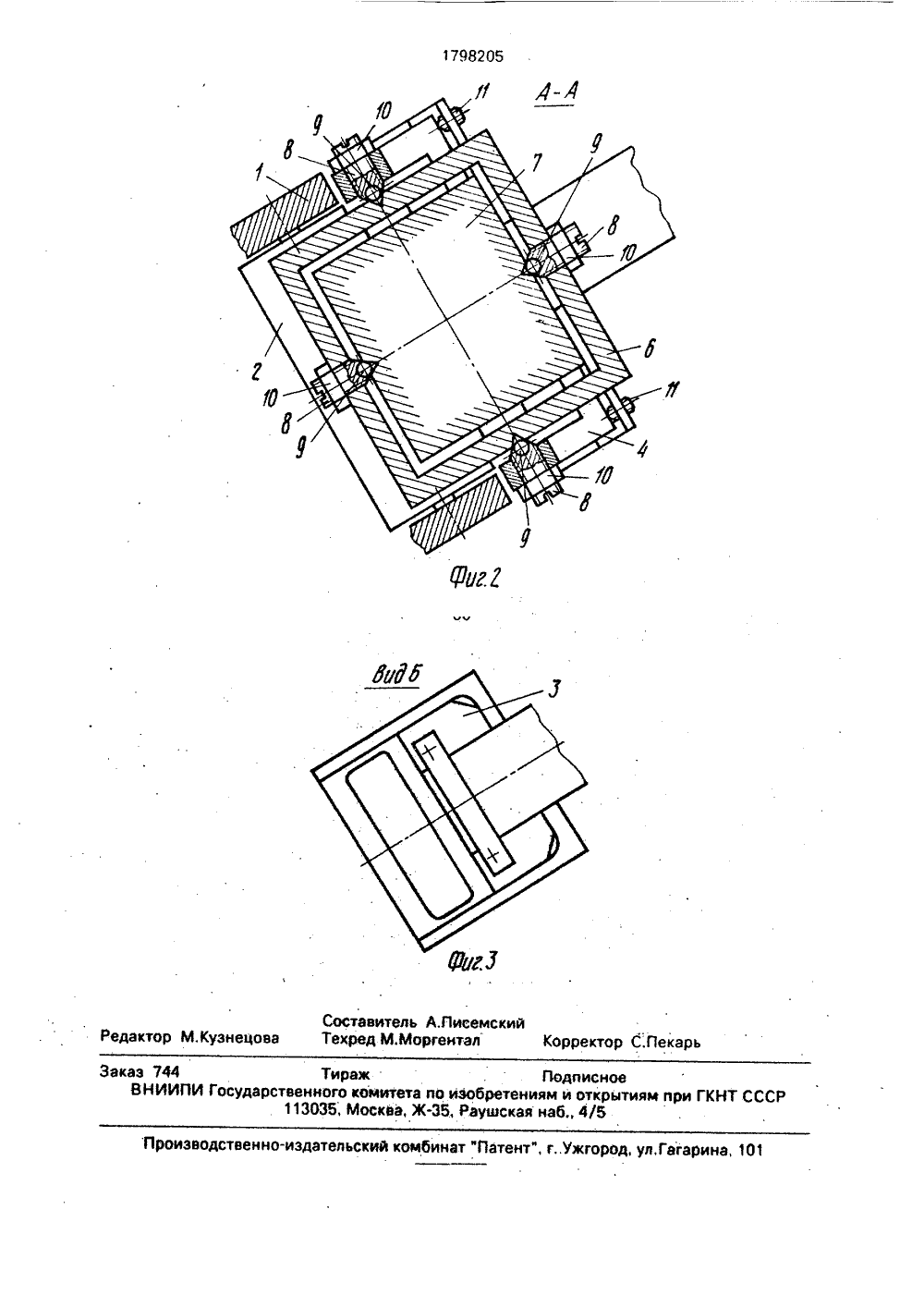

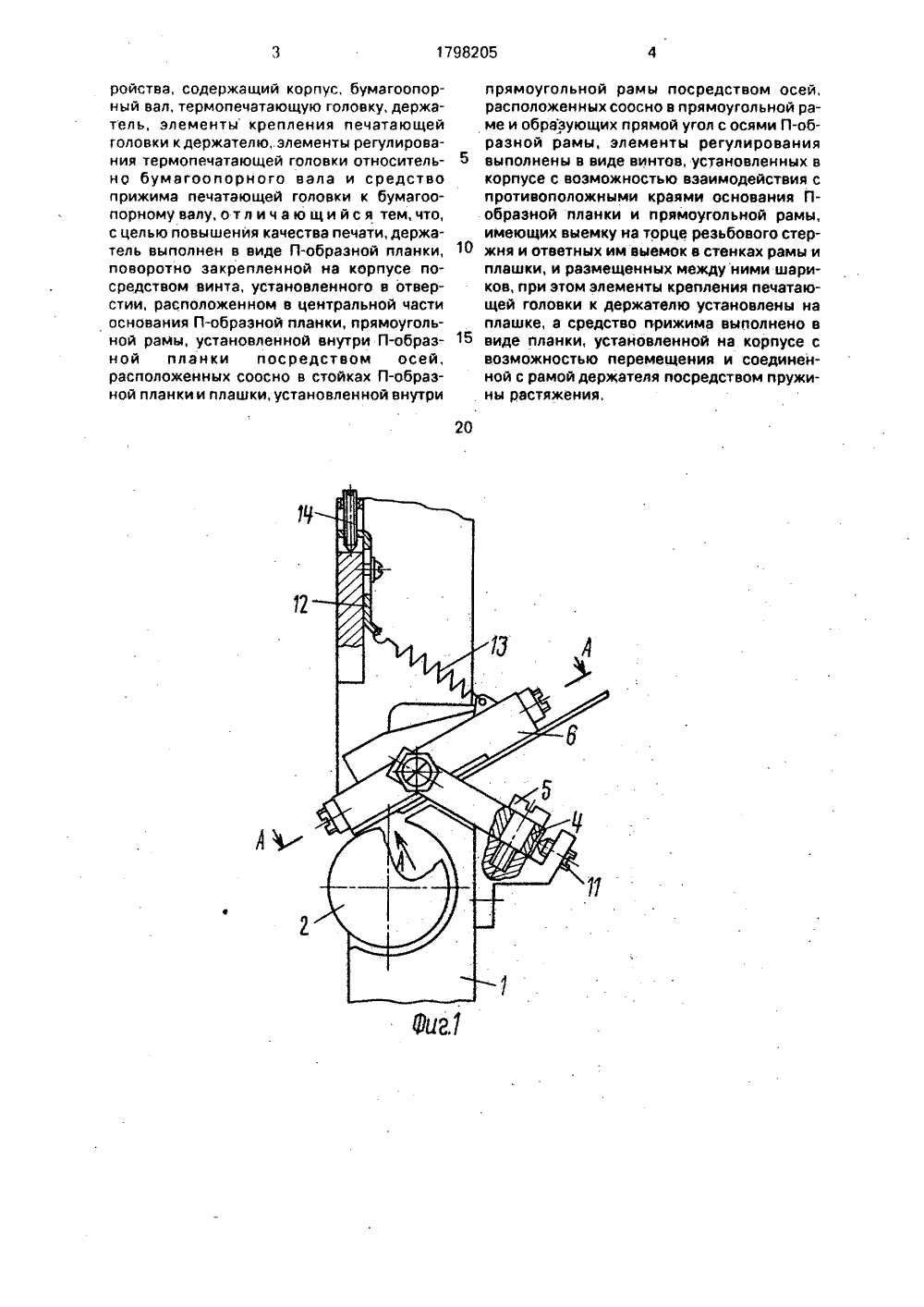

.И,Майст М.Семекорпусе уста- термопечата, элементыи к держатепечатающей ма к бумагоодетельство СССР ,3 3/20, 1982,са 1, голорпусе с де- тяже- уется пружиржател гаопором вин- ремещапланв 11, ется ГОСУДАРСТВЕ ННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Изобретение относится к оргтехнике и может быть использовано в термопечатающих устройствах.Целью изобретения является повышение качества печати и удобства в эксплуатацииНа фиг. 1 изображено устройство; на фиг. 2 - разрез А-А на фиг. 1; на фиг, 3 - вид по стрелке Б на фиг. 1.Устройство содержит корпус 1, бумагоопорный вал 2, термопечатающую головку 3, установленную на держателе, выполненном в виде П-образной планки 4, поворотно закрепленной на стойке корпуса посредством винта 5, прямоугольной рамы 6, установленной внутри П-образной планки 4, и плашки 7, на которой закреплена термопечатающая головка 3. Плашка 7 установлена внутри прямоугольной рамы 6 посредством осей, выполненных в виде винтов 8, имеющих выемки на торце резьбового стержня и входящих в выемку шариков 9. На плашке 7 выполнены ответные выемкидля шариков 9,Винты крепятся гайками 10,Прямоугольная рама 6 аналогично установлена внутри П-образной планки 4, взаиО 1798205 А 1(54) УЗЕЛ РЕГУЛИРОВАНИЯ П ПЕЧАТАЮЩЕЙ ГОЛОВКИ ДЛ ЧАТАЮЩЕГО УСТРОЙСТВА (57) Сущность изобретения: в новлены бумагоопорный вал, ющая головка, держатель крепления печатающей головк лю, элементы регулирования головки и средство ее прижи порному валу, 3 ил. модействующей с регулировочными винтами 11, установленными в стойке корпуДля прижатия термопечатающейвки 3 к бумагоопорному валу 2 в коустановлена планка 12, соединеннаяржателем посредством пружины расния 13, натяжение которой регулирвинтом 14.Регулировка положения термопечатающей головки производится следующим образом.Перемещая планку 12 винтом 14,на 13 растягивается и прижимает дес термопечатающей головкой к буманому валу.Перемещая плашку 7 посредствтов 8 термопечатающая головка пеется по центру строки,Перемещая (вра.цая) П-образнуюку 4 вокруг винта 5 посредством винтотермопечатающая головка перемещаотносительно оси бумагоопорного вала 2,Формула изобретенияУзел регулирования положения печатающей головки для термопечатающего уст1798205 20 ройства, содержащий корпус, бумагоопорный вал, термопечатающую головку, держатель, элементы крепления печатающей головки к держателю,.элементы регулирования термопечатающей головки относительно бумагоопорного вала и средство прижима печатающей головки к бумагоопорному валу, о т л и ч а ю щ и й с я тем, что, с целью повышения качества печати, держатель выполнен в виде П-образной планки, поворотно закрепленной на корпусе посредством винта, установленного в отверстии, расположенном в центральной части основания П-образной планки, прямоугольной рамы, установленной внутри П-образной планки посредством осей, расположенных соосно в стойках П-образной планки и плашки, установленной внутри прямоугольной рамы посредством осей, расположенных соосно в прямоугольной раме и образующих прямой угол с осями П-образной рамы, элементы регулирования 5 выполнены в виде винтов, установленных вкорпусе с возможностью взаимодействия с противоположными краями основания П- образной планки и прямоугольной рамы, имеющих выемку на торце резьбового стер жня и ответных им выемок в стенках рамы иплашки, и размещенных между ними шариков, при этом элементы крепления печатающей головки к держателю установлены на плашке, а средство прижима выполнено в 15 виде планки, установленной на корпусе своэможностью перемещения и соединенной с рамой держателя посредством пружины растяжения,1798205 Составитель А.Писемскийактор М.Кузнецова Техред М.Моргентал Корректор С;Пекар Производственно-издательский комбинат "Патент", г,.ужгород, ул, Гагарина, 1 аказ 744 Тираж ВНИИПИ Государственноо комитета 113035, Москва, ЖПодписноео изобретениям и открытиям при ГКНТ СССР35, Рэушская наб 4/б
СмотретьЗаявка
4700611, 05.06.1989
ПРЕДПРИЯТИЕ ПЯ В-8030
БОРОВИК ВИКТОР ДМИТРИЕВИЧ, МАЙСТРУК ВИКТОР ИВАНОВИЧ, СЕМЕНОГ СЕРГЕЙ МИХАЙЛОВИЧ
МПК / Метки
МПК: B41J 2/335
Метки: головки, печатающей, положения, термопечатающего, узел, устройства
Опубликовано: 28.02.1993
Код ссылки
