Устройство для электродинамических испытаний силовых трансформаторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1795393
Автор: Шлегель
Текст

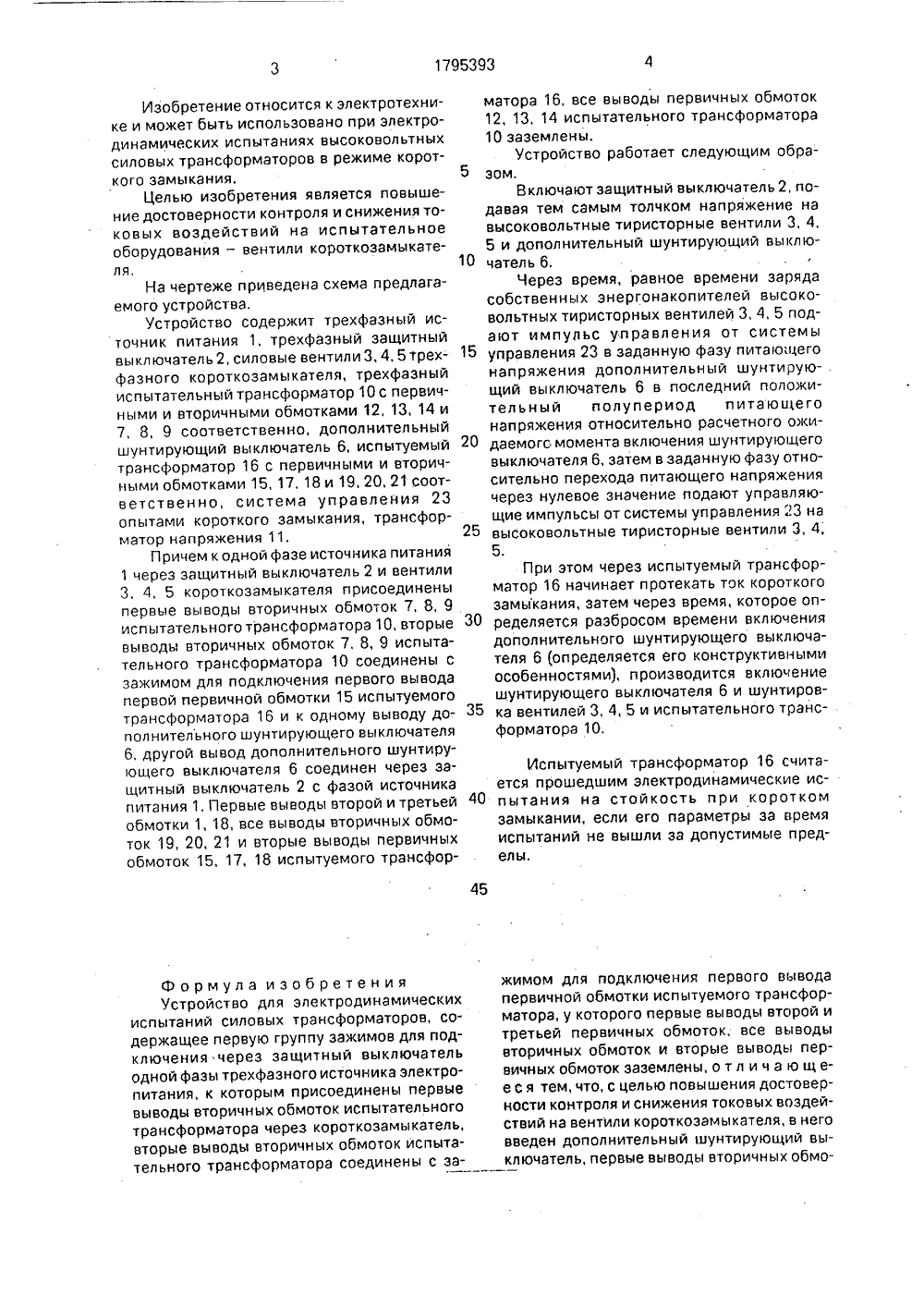

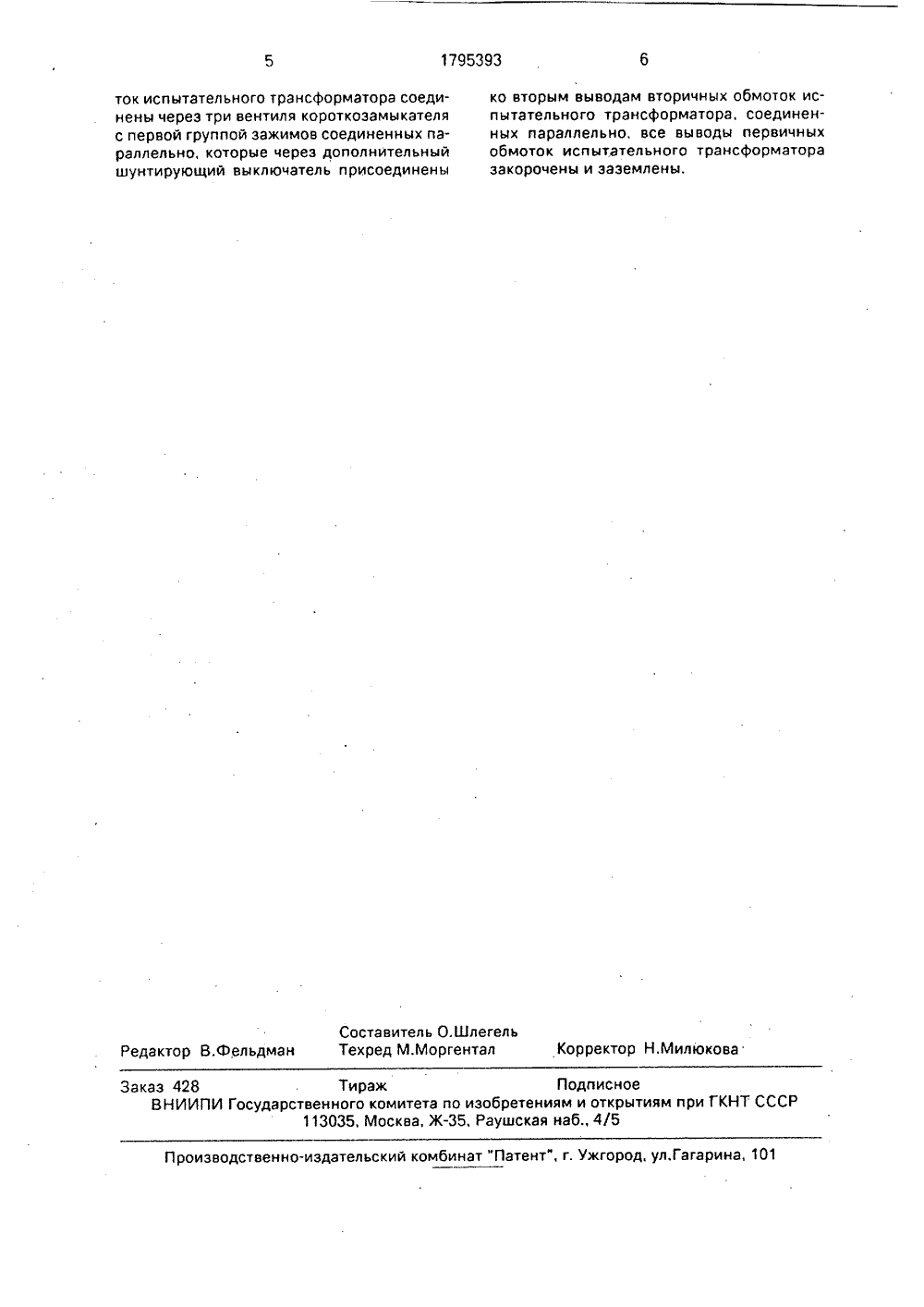

(71) Филиал Всесоюзного электрского института им, В,И.Ленина в г.(54) УСТРОЙСТВО ДЛЯ ЭЛЕКТРОДИНА- мических йспытАний силовых ТРАНСФОРМАТОРОВ(57) Использование; относится к электротехнике и может быть использовано при электродинамических испытаниях высоковольтных силовых трансформаторов в режиме коотехниче- Тольятти ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) роткого замыкания. Сущность изобретения: устройство для электродинамических испытаний силовых трансформаторов (Т) содержит 1 трехфазный(ТФ) источник(1) питания, 1 ТФ защитный выключатель(2), 3 ТФ короткозамыкатели (3, 4, 5), испытательные Т (10) с первичными и вторичными обмотками (12, 13, 14 и 7, 8, 10) соответственно, 1 дополнительный шунтирующий выключатель (6) для шунтирования короткозамыкателя (3, 4, 5), испытуемый Т (16) с первичными и вторичными обмотками (15, 17, 18 и 19, 20, 21) соответственно, Т напряжения (11), 1 система управления (23) опытами короткого замыкания. Устройство позволяет повысить достоверность контроля и снизить токовые воздействия на вентили короткозамыкателя. 1 ил,1795393 матора 16, все выводы первичных обмоток 12, 13, 14 испытательного трансформатора 10 заземлены.Устройство работает следующим образом.Включают защитный выключатель 2, подавая тем самым толчком напряжение на высоковольтные тиристорные вентили 3, 4, 5 и дополнительный шунтирующий выключатель 6,Через время, равное времени заряда собственных энергонакопителей высоковольтных тиристорных вентилей 3, 4, 5 подают импульс управления от системы управления 23 в заданную фазу питаю;цего напряжения дополнительный шунтирующий выключатель 6 в последний положительный полупериод питающего напряжения относительно расчетного ожидаемогс момента включения шунтирующего выключателя 6, затем в заданную фазу относительно перехода питающего напряжения через нулевое значение подают управляющие импульсы от системы управления 23 на высоковольтные тиристорные вентили 3, 4, 5,При этом через испытуемый трансформатор 16 начинает протекать ток короткого замыкания, затем через время, которое определяется разбросом времени включения дополнительного шунтирующего выключателя 6 определяется его конструктивными особенностями), и роизводится включение шунтирующего выключателя 6 и шунтировка вентилей 3, 4, 5 и испытательного трансформатора 10. 45 Изобретение относится к электротехнике и может быть использовано при электро- динамических испытаниях высоковольтных силовых трансформаторов в режиме короткого замыкания,Целью изобретения является повышение достоверности контроля и снижения токовых воздействий на испытательное оборудования - вентили короткозамыкателя,На чертеже приведена схема предлагаемого устройства,Устройство содержит трехфазный источник питания 1, трехфазный защитный выключатель 2, силовые вентили 3,4. 5 трехфазного короткозамыкателя, трехфазный испытательный трансформатор 10 с первичными и вторичными обмотками 12, 13, 14 и 7, 8, 9 соответственно, дополнительный шунтирующий выключатель 6, испытуемый трансформатор 16 с первичными и вторичными обмотками 15, 17, 18 и 19, 20, 21 соответственно, система управления 23 опытами короткого замыкания, трансформатор напряжения 11,Причем к одной фазе источника питания 1 через защитный выключатель 2 и вентили 3, 4, 5 короткозамыкателя присоединены первые выводы вторичных обмоток 7, 8, 9 исп ытательного трансформатора 10, вторые выводы вторичных обмоток 7, 8, 9 испытательного трансформатора 10 соединены с зажимом для подключения первого вывода первой первичной обмотки 15 испытуемого трансформатора 16 и к одному выводу дополнительного шунтирующего выключателя 6, другой вывод дополнительного шунтирующего выключателя 6 соединен через защитный выключатель 2 с фазой источника питания 1. Первые выводы второй и третьей обмотки 1, 18, все выводы вторичных обмоток 19, 20, 21 и вторые выводы первичных обмоток 15, 17, 18 испытуемого трансфорФормула изобретения Устройство для электродинамических испытаний силовых трансформаторов, содержащее первую группу зажимов для подключения через защитный выключатель одной фазы трехфазного источника электропитания, к которым присоединены первые выводы вторичных обмоток испытательного трансформатора через короткозамыкатель, вторые выводы вторичных обмоток испытательного трансформатора соединены с за 5 10 15 20 25 30 35 Испытуемый трансформатор 16 считается прошедшим электродинамические испытания на стойкость при коротком замыкании, если его параметры за время испытаний не вышли за допустимые пределы. жимом для подключения первого вывода первичной обмотки испытуемого трансформатора, у которого первые выводы второй и третьей первичных обмоток, все выводы вторичных обмоток и вторые выводы первичных обмоток заземлены, о т л и ч а ю щ ее с я тем, что, с целью повышения достоверности контроля и снижения токовых воздействий на вентили короткозамыкателя, в него введен дополнительный шунтирующий выключатель, первые выводы вторичных обмоЗаказ 428 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раущская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 ток испытательного трансформатора соединены через три вентиля короткоэамыкателя с первой группой зажимов соединенных параллельно, которые через дополнительный шунтирующий выключатель присоединены ко вторым выводам вторичных обмоток испытательного трансформатора. соединенных параллельно. все выводы первичных обмоток испытательного трансформатора эакорочены и заземлены,
СмотретьЗаявка
4824902, 26.02.1990
ФИЛИАЛ ВСЕСОЮЗНОГО ЭЛЕКТРОТЕХНИЧЕСКОГО ИНСТИТУТА ИМ. В. И. ЛЕНИНА В Г. ТОЛЬЯТТИ
ШЛЕГЕЛЬ ОЛЕГ АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: G01R 35/00
Метки: испытаний, силовых, трансформаторов, электродинамических
Опубликовано: 15.02.1993
