Круглое помещение для содержания животных

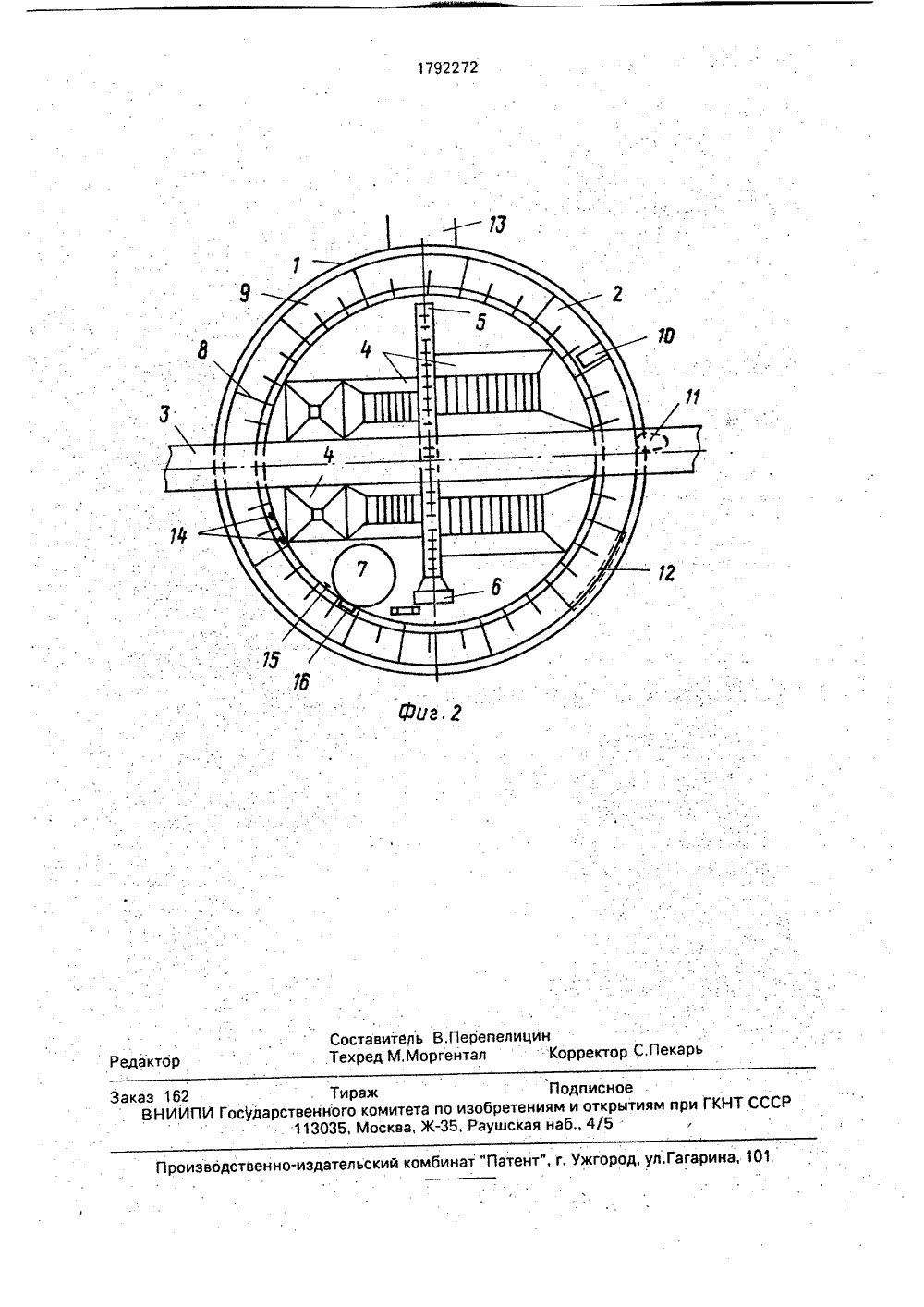

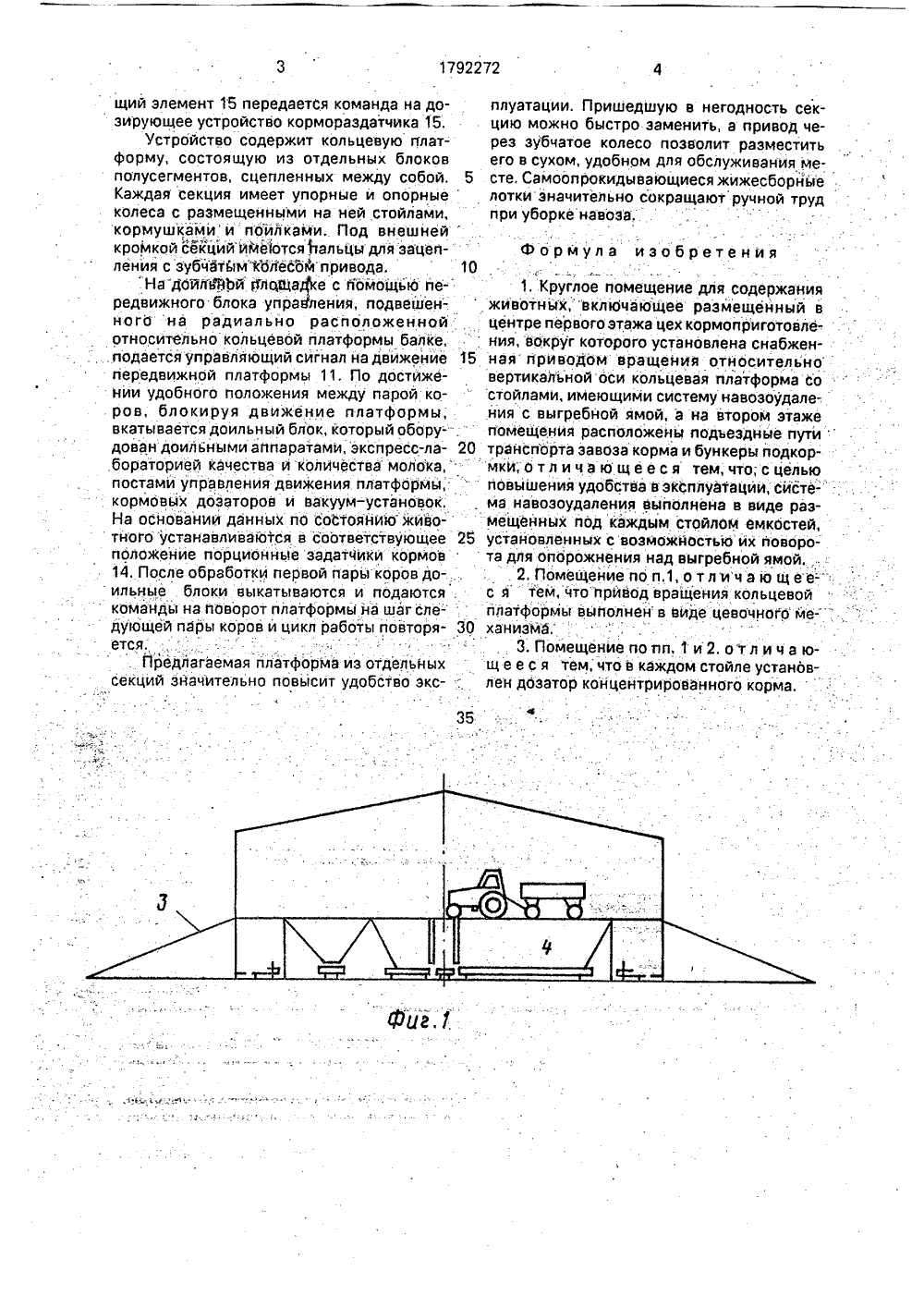

)5 А 01 К 1/О ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(54) КРУГЛОЕ ПОМЕЩЕНИЕ ДЛЯ СОДЕРЖАНИЯ ЖИВОТНЫХ(57) Изобретение относится к сельскому хозяйству, а именно к помещениям для содержания животных. Цель изобретения -повышение удобства эксплуатации, Помещение содержит круглое в плане двухэтажное здание, в центре первого этажакоторого размещен цех кормоприготовления, а на внешнем кольце - поворотная Изобретение относзяйству, а именно к устжания животных,Цель изобретения - повышение удобства эксплуатации.На фиг. 1 изображено круглое устройство для содержания животных, общий вид; на фиг. 2 - то же, вид сверху.Установка содержит круглое двухэтажное здание 1. В середине первого этажа размещен кормоцех. а на внешнем кольце- поворотная платформа 2. Второй этаж представлен проездным транспортным путем для завозаг кормов 3, по обеим сторонам которого расположены механизированные бункера хранения и транспортировки кормов 4, которые через реверсивный транспортер 5 подаются на измельчитель 6, а затем в расходную емкость 7 или непосредственно в кормушки. Кольцевая платформа платформа, которая перемещается посредством зацепления зубчатого колеса с пальцами поворотной платформы. Второй этаж помещения представлен проездным транспортным путем для завоза кормов, по обеим сторам которого размещены механизированные бункера для хранения и транспорти- ровки кормов, на платформе перед каждым скотоместом размещен индивидуальный задатчик порционной подачи кормов. Система навозоудаления выполнена в виде индивидуального жижесборника, закрепленного шарнирно под каждым скотоместом с возможностью самоопрокидывания последнего по мере прохождения над выгребной ямой. 2 з.п.ф-лы, 2 ил. собрана из отдельных блок-секций, соединенных между собой сцепным устройством 8, На каждой блок-секции 9 платформы размещены стойла для животных с кормушками, лотками для навоза и поилками, соединенными с емкостью 10, расположенной на одной из блок-секций,Движение платформы осуществляется с помощью привода с зубчатым колесом 11 путем зацепления последнего с пальцами поворотной платформы. Закрепленные шарнирно по периметру кольцевой платформы жижесборники 12 опираются на несущий ролик при движении, описывая профиль пути, самоопрокидываются над выгребной ямой 13. Пред каждым скотоместом расположен задатчик порционной подачи кормов 14, с помощью которого по мере движения платформы, через воспринимаю -щий элемент 15 передается команда на дозирующее устройство кормораздатчика 15.Устройство содержит кольцевую платформу, состоящую из отдельных блоковполусегментов, сцепленных между собой. 5Каждая секция имеет упорные и опорныеколеса с размещенными на ней стойлами,кормушками и поилками, Под внешнейкромкой секцийиме 1 отсяпальцы длязацепления с зубчаткам"Кбйесом привода, 10НадойльнЬй Гщщафе с помощью пе-редвижного блока упраИления, подвешенного на радиально расположеннойотносительно кольцевой платформы балке,. подается управляющий сигнал на движение 15передвижной платформы 11, По достижении удобного положения между парой коров, блокируя движение платформы,вкатывается доильный блок, который обору-дован доильными аппаратами, экспресс-лабораторией качества и количества молока,постами управления движения платформы,:кормовых дозаторов и вакуум-установок,На оснований данных по состоянию" животйого устанавливаются в Соответствующее 25положение порционные задатчики кормов14. После обработки первой йары коров доильные блоки выкатываются и подаются .команды на поворот платформы на шаг сле-дующей пары коров и цикл работы повторяется.,. Предлагаемая платформа из отдельныхсекций значительно повйсит удобство экс- ":35 плуатации. Пришедшую в негодность секцию можно быстро заменить, а привод через зубчатое колесо позволит разместить его в сухом, удобном для обслуживания месте, Самоопрокидывающиеся жижесборные лотки значительно сокращают ручной труд при уборке навоза. Формула изобретения Г 1, Круглое помещение для содержания животных, включающее размещенный в центре первого этажа цех кормоприготовления, вокруг которого установлена снабженная приводом вращения относительно вертикальной оси кольцевая платформа со стойлами, имеющими систему навозоудале-. йия с выгребной ямой, а на втором этаже помещенйя расположены подъезднйе пути транспорта завоза корма и бункеры подкормки;отличающееся тем,что;сцелью повышения удобства в эксплуатации, сиСтема навозоудаления выполнена в виде размещенных под каждым стойлом емкостей, установленных с возможностьюих поворота для опорожнения над выгребной ямой2. Помещейие по п.1, о тлич а ю Щ е е-" с я тем, что привод вращения кольцевой платформы выполнен в виде цевочного механизма,3. Помещение по пп. 1 и 2, от л и ч а ющ е е с я тем, что в каждом стойле установлен дозатор концентрированного корма.1792272 авитель В.Перепелицинед М,Моргентал Корректор С,Пекарь Редакт оизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина аз 162 Тираж Подписное .ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5
